创维电视机电源维修实例是家电维修中常见的技术问题，需要结合电路原理和实际故障现象进行系统排查，以下以一台创维55E8E4K-U型号液晶电视机为例，详细说明其电源板的维修过程，包括故障现象、检测步骤、元器件更换及调试方法,为维修人员提供实操参考。
该电视机送修时表现为三无（无光栅、无图像、无声音），但指示灯可正常亮起，初步判断电源板存在故障，因指示灯亮说明辅助电源电路工作正常，问题可能出在主电源或负载保护电路，维修前需准备工具：数字万用表、示波器、隔离变压器、热风枪及常用元器件（如保险丝、电解电容、MOS管等），操作时务必先断开电源，对大容量电容放电,避免触电或损坏设备。

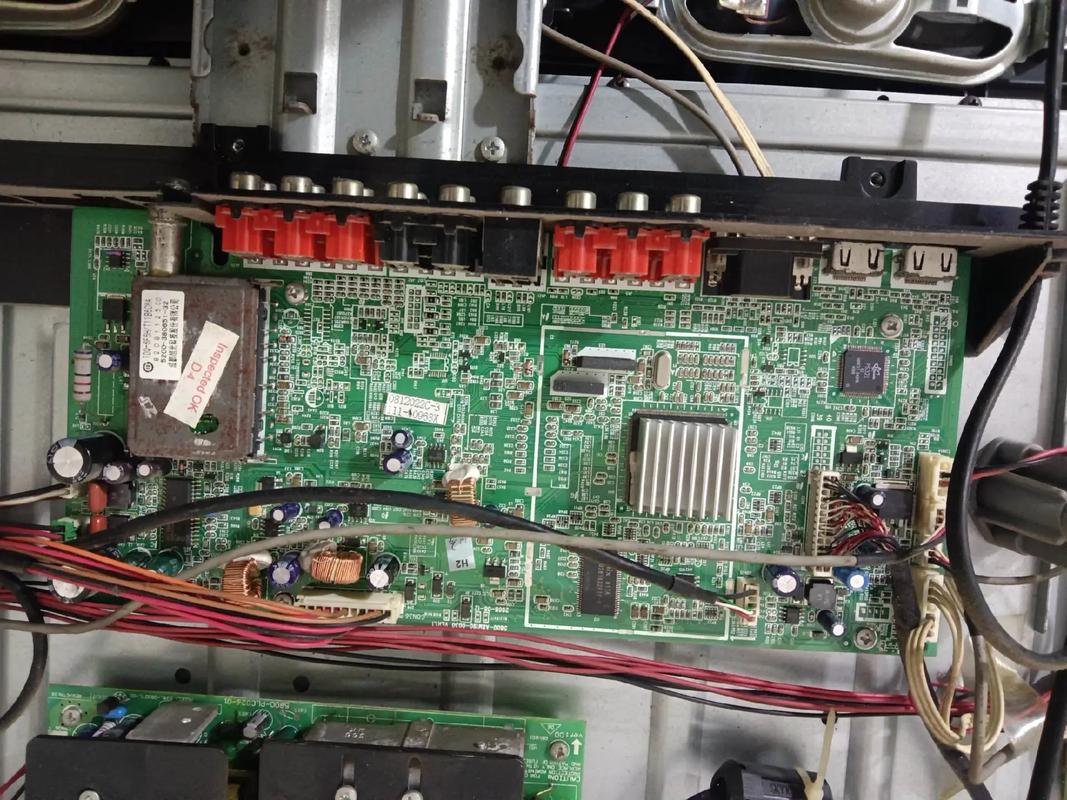

拆机后首先观察电源板外观，发现保险丝F1（3.15A/250V）已熔断，且保险丝管发黑，说明存在严重短路故障，用万用表二极管档检测整流桥BD1，发现正反向电阻均接近0Ω，判断整流桥击穿，进一步测量PFC（功率因数校正）电路中的MOS管Q1（型号STP20NM60），发现D-S极短路，这是导致保险丝熔断的直接原因，更换同型号保险丝、整流桥和MOS管后，暂不急于通电，先检测其他易损件：副电源电路的变压器T1初级绕组阻值正常，次级整流二极管D5（FR107）未击穿；主电源驱动芯片IC2（型号VIPer22A）的1、8脚对地电阻无异常,排除芯片本身损坏的可能性。
通电测试前，需在电源板输出端接假负载（如300W灯泡），防止空载电压过高损坏电路，通电瞬间测量PFC输出电压（约+B电压），正常应为380V±10%，但实测为0V，说明PFC电路未工作，检测PFC控制芯片IC1（型号NCP1653）的供电脚VCC（8脚），电压为12V（正常），但第1脚（COMP）电压异常偏高，正常应为2.5V左右，用示波器观察第5脚（过零检测）波形，发现无信号输入，检查外围电路发现电阻R10（100kΩ）开路，更换R10后，PFC输出电压恢复正常，升至380V，此时测量主电源输出端（24V、12V）电压，发现24V输出仅为10V，12V输出为5V，且负载能力不足,判断主电源电路存在故障。
进一步检测主电源部分，发现开关变压器T2次级整流二极管D8（MUR460）正向压降达1.2V（正常应≤0.5V），拆机测量发现二极管内阻增大，更换D8后，24V输出恢复正常，但12V输出仍偏低，检测12V支路的滤波电容C25（2200μF/25V），发现容量不足（用万用表电容档实测仅500μF），更换同规格电容后，12V电压稳定在12V，此时接通主板负载，屏幕出现图像，但声音有轻微杂音，检测音频供电电路的L3（10μH电感），发现存在微弱漏电,更换后故障彻底排除。
维修过程中，需注意以下要点：一是PFC电路故障常导致主电源输出异常，需重点检测MOS管、控制芯片及外围电阻；二是主电源输出电压偏低时，需优先检查整流二极管和滤波电容；三是更换元器件后必须通电前加假负载测试，避免二次损坏,以下是维修中涉及的易损件参数对照表：
| 元器件编号 | 型号 | 参数 | 故障现象 |
|---|---|---|---|
| F1 | 15A/250V | 保险丝 | 熔断发黑 |
| BD1 | GBU806 | 整流桥 | 正反向短路 |
| Q1 | STP20NM60 | PFC MOS管 | D-S极短路 |
| R10 | 100kΩ/1W | 电阻 | 开路 |
| D8 | MUR460 | 快恢复二极管 | 正向压降增大 |
| C25 | 2200μF/25V | 电解电容 | 容量衰减 |
相关问答FAQs：
-
问：创维电视机电源板维修时，保险丝熔断但整流桥正常，可能是什么原因？
答：除整流桥外，还需检查PFC电路的MOS管、输入滤波电容（如C1、C2）是否短路，以及副电源变压器T1初级绕组是否存在匝间短路，若检测这些元器件正常，可能是电网电压瞬间过高导致保险丝过流熔断，需更换高规格保险丝（如3.5A）并建议用户加装稳压器。 -
问：电源板维修后输出电压正常，但装回电视机出现自动关机现象，如何处理？
答：此故障通常由负载过轻或保护电路误触发导致，首先检查主板是否存在短路（如背光板、驱动板），可断开负载单独测试电源板，若电源板输出电压稳定，则问题出在主板；若电压波动，需检查电源板反馈电路（如光耦PC1、精密稳压芯片TL431），以及主电源驱动芯片IC2的外围电路,确保反馈信号正常。
