第一部分：RT9955 简介
- 功能：这是一个DC-DC（直流-直流）升压变换器，它的核心作用是将来自主板的低压电源（通常是3.8V、5V或12V，取决于设备设计）升压到屏幕工作所需的高压直流电（例如20V、30V、50V甚至更高，具体电压由屏幕型号决定）。
- 常见应用：智能手机、平板电脑、笔记本电脑的LCD/OLED屏幕背光驱动、屏幕驱动逻辑供电等。
- 关键引脚：
- VIN/VCC：电源输入脚,来自主板。
- EN (Enable)：使能脚，通常由主控CPU通过一个GPIO口控制,用于开启或关闭屏供电。
- GND：接地脚。
- SW (Switch)：开关输出脚，连接到外部电感和二极管,是产生高压的核心节点。
- FB (Feedback)：反馈脚，用于稳定输出电压，芯片通过检测这个引脚的电压来动态调整内部PWM（脉冲宽度调制）信号,从而稳定输出。
- COMP (Compensation)：补偿脚,用于环路稳定性补偿。
- PGOOD (Power Good)：电源好信号，一个开漏输出信号,通知主控芯片屏供电已正常建立。
- BST (Bootstrap)：自举脚,用于驱动高端MOSFET。
第二部分：维修前必备工具与注意事项
工具准备：

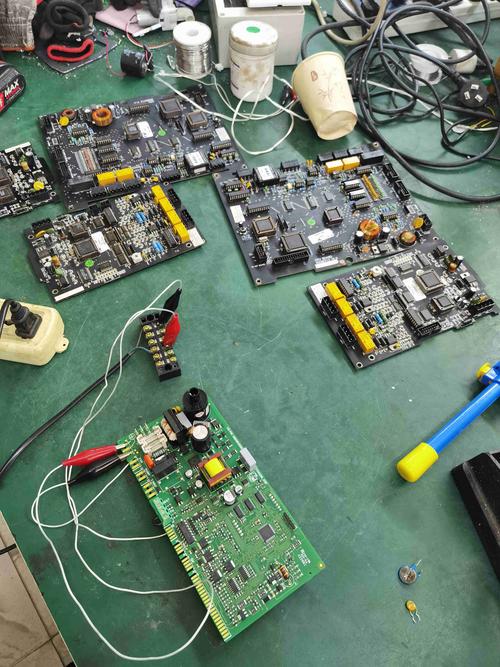

（图片来源网络，侵删）
- 可调直流稳压电源：这是维修此类故障最重要的工具！ 可以防止因短路烧毁主板或其他元件。
- 万用表：用于测量电压、电阻、通断。
- 示波器：强烈推荐！ 可以直观地看到SW引脚的开关波形、EN信号的电平变化、FB脚的电压等,对判断故障点至关重要。
- 热风枪和电烙铁：用于拆焊芯片和外围元件。
- 放大镜或显微镜：用于检查虚焊、断线、微小损坏。
安全注意事项：
- 静电防护：RT9955是精密芯片，人体静电很容易将其击穿，操作前务必佩戴防静电手环,保持工作台接地良好。
- 上电前测量：在连接稳压电源前，务必先用万用表测量RT9955的VCC对地阻值，如果阻值极低（接近0Ω），说明存在严重短路，绝对不能直接上电,必须先排除短路故障。
- 使用限流电源：将稳压电源的电流限制在1A左右，这样即使短路,也不会造成大面积损坏。
第三部分：系统性维修流程
遵循“先易后难，先外后内”的原则。
确认故障现象
- 不开机：按开机键无任何反应。
- 开机白屏/黑屏：能听到开机声音或振动,但屏幕全白或全黑。
- 屏幕闪烁：屏幕亮但不断闪烁。
- 屏幕显示异常：有竖线、横线、色块等。
这些现象都可能由屏供电问题引起。
测量关键点电压
这是诊断的核心步骤，以可调电源给主板供电（电压设为设备标准值，如4.2V）,然后测量：

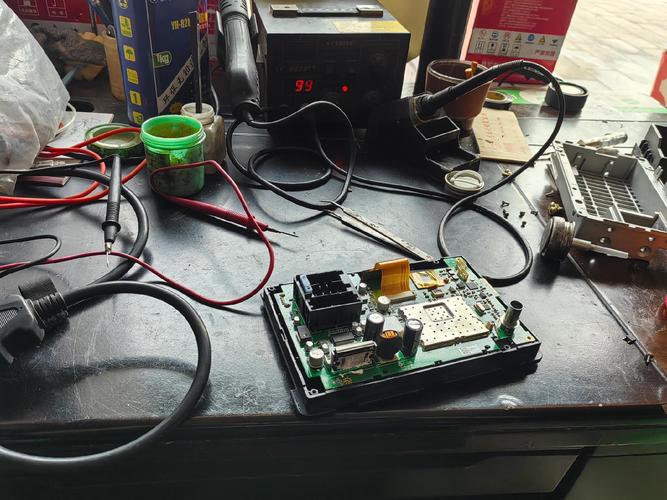

（图片来源网络，侵删）
-
测量VCC脚电压：
- 电压正常：说明前级供电通路正常。
- 电压为0V或偏低：检查VCC脚到电源输入端的线路，是否有虚焊、断线或串联的保险电阻/电感损坏,用万用表二极管档或电阻档测量其通断和阻值。
-
测量EN脚电压：
- 测量正常供电下的EN脚电压：应为高电平（如1.8V、3.3V等，具体看主板设计），如果为0V，说明主控CPU没有发出开机指令，或者EN信号通路有故障（如排线断裂、虚焊）。
- 关键技巧：如果EN脚电压为0V，可以尝试用镊子或导线将EN脚短接到VCC（如果VCC是3.3V，则短接到3.3V），如果此时屏供电恢复正常,则说明故障在主控CPU或其软件层面。
-
测量输出电压：
- 这是判断RT9955是否工作的最终标准，在FB脚外接的电阻（分压电阻）之后,或在屏供电的输出排线端子处测量。
- 有正常高压输出：说明RT9955基本工作正常,问题可能在屏幕本身或排线。
- 无输出或输出电压严重偏低：说明RT9955未工作或工作异常,进入下一步。
检查外围元件（故障率最高）
当VCC、EN脚电压都正常，但无输出时，重点检查RT9955的外围电路,这些元件损坏的概率远高于芯片本身。

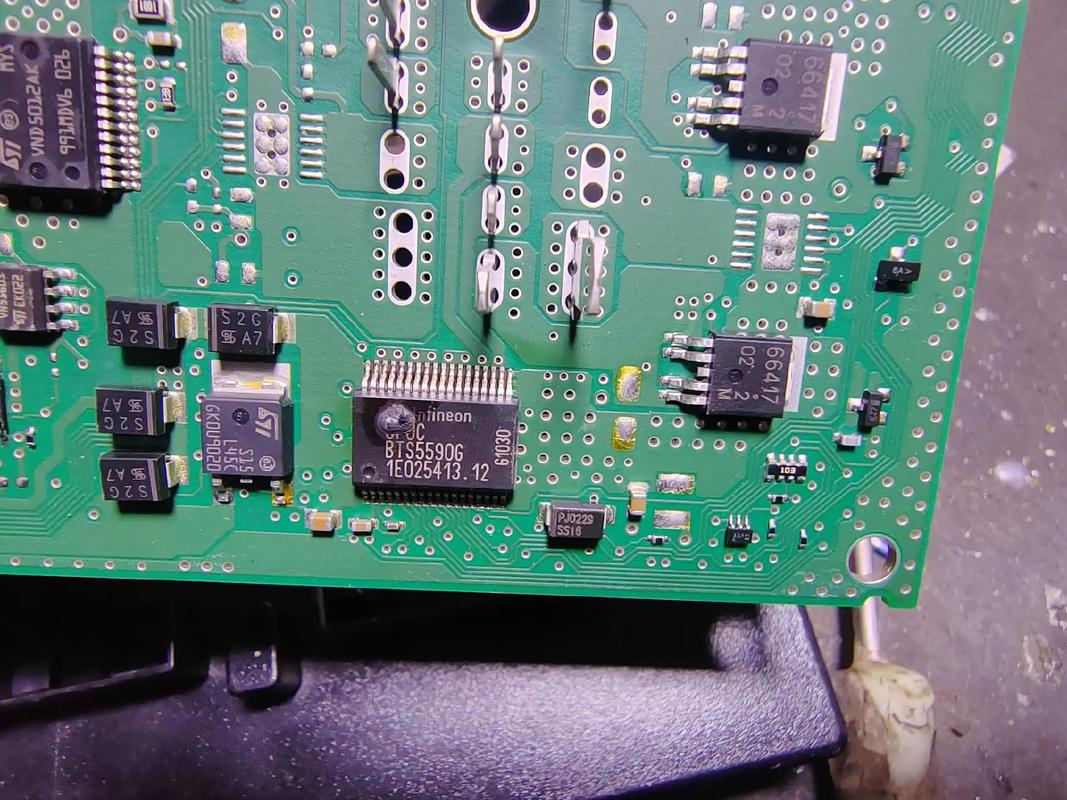

（图片来源网络，侵删）
-
关键检查点：
- 电感：连接在VCC和SW脚之间的电感，检查是否虚焊、开路，用万用表电阻档测量其通断，正常应接近0Ω。
- 肖特基二极管：在SW脚和输出端之间，检查是否虚焊、击穿短路，用二极管档测量，正向应有0.2-0.5V的压降,反向应不通。
- 输入/输出滤波电容：检查是否鼓包、漏液，用万用表电容档测量容量是否正常,或用电阻档测量有无漏电。
- 反馈电阻：连接在输出端和FB脚之间的两个分压电阻，这两个电阻的阻值精度要求很高，如果其中一个阻值变大或变小，会导致FB电压异常，芯片保护无输出,用万用表精确测量其阻值。
- 补偿电阻/电容：COMP脚到GND之间的RC网络，如果损坏，可能导致电路振荡,工作不稳定。
- 自举电容：BST脚和SW脚之间的电容,开路会导致高端MOSFET无法正常开启。
-
排查方法：
- 目检：首先用放大镜仔细观察所有元件是否有明显的物理损坏。
- 测量：将怀疑的元件拆下来一端，用万用表精确测量其参数，特别是电阻和电容,参数漂移是常见故障。
检查芯片本身
如果所有外围元件都测量正常，且VCC、EN脚电压也正常,那么才考虑RT9955芯片本身损坏。
-
测量对地阻值：
- 在断电情况下，测量VCC、EN、FB、COMP等引脚对地的电阻值（红黑表笔正反各测一次）。
- 将测量结果与一块同型号的正常主板进行对比，如果阻值相差巨大（例如正常主板VCC对地阻值为50kΩ，故障板为5kΩ）,则基本可以判断芯片已击穿损坏。
-
测量关键波形（示波器）：
- SW脚波形：正常工作时，SW脚应该是一个幅度在VCC到输出电压之间的方波或脉冲波，如果波形异常（如幅度过低、频率不对、没有波形），结合外围元件正常,则芯片损坏的可能性极大。
- EN脚波形：如果EN脚有正常的跳变电平，但芯片不工作,也指向芯片内部逻辑损坏。
软件层面排查（较少见）
- 排除法：如果所有硬件都检查过，甚至更换了RT9955芯片和外围元件后故障依旧，可以尝试更换屏幕总成，如果换屏后正常，则可能是屏幕驱动IC损坏，向主板反馈了错误信号,导致主控CPU关闭了屏供电。
- 刷机/恢复出厂设置：对于某些特殊情况，软件故障也可能导致无法开启屏供电,但这种情况非常罕见。
第四部分：常见故障点总结
| 故障现象 | 可能原因 | 检查方法 |
|---|---|---|
| 不开机 | EN脚电压为0V | 检查主控CPU到EN脚的通路 |
| VCC脚电压为0V | 检查电源输入通路、保险电阻 | |
| RT9955或外围元件严重短路 | 测量VCC对地阻值 | |
| 开机白屏/黑屏 | 屏供电无输出 | 测量输出端电压 |
| 输出电压偏低 | 检查反馈电阻、输出滤波电容、负载（屏幕）是否短路 | |
| EN脚信号不稳定 | 检查EN脚滤波电容、排线接触 | |
| 屏幕闪烁 | 输出电压纹波过大 | 检查输入/输出滤波电容、补偿电路 |
| 负载能力不足 | 检查电感、二极管、VCC输入电流是否足够 | |
| 输出电压不稳 | 反馈电阻阻值漂移 | 精确测量反馈电阻 |
| 补偿网络异常 | 检查COMP脚外围RC元件 | |
| 芯片本身性能不良 | 更换RT9955芯片 |
第五部分：更换RT9955芯片的注意事项
- 拆焊：使用热风枪，风量要小，温度控制在300-350°C左右，对准芯片均匀加热，待焊锡完全熔化后，用镊子轻轻取下,避免长时间加热损坏周围元件和PCB板。
- 清理焊盘：清理旧的焊锡，确保焊盘平整、无氧化。
- 安装新芯片：将新芯片对准焊盘，先固定对角，再用热风枪均匀加热，待焊锡熔化后芯片会自动吸附，冷却后,用烙铁和少量焊锡修复虚焊的引脚。
- 加助焊剂：在焊接前，可以在焊盘上涂少量优质助焊剂，有助于焊接和润湿,减少虚焊。
- 测量：更换后，不要急于装回整机，先用稳压电源再次测量VCC、EN、输出电压是否正常。
希望这份详细的维修指南能帮助你成功解决问题！维修过程需要耐心和细心,祝你好运！
