10kV真空断路器维修指南
维修前准备
维修前的准备工作是确保安全和维修质量的关键。

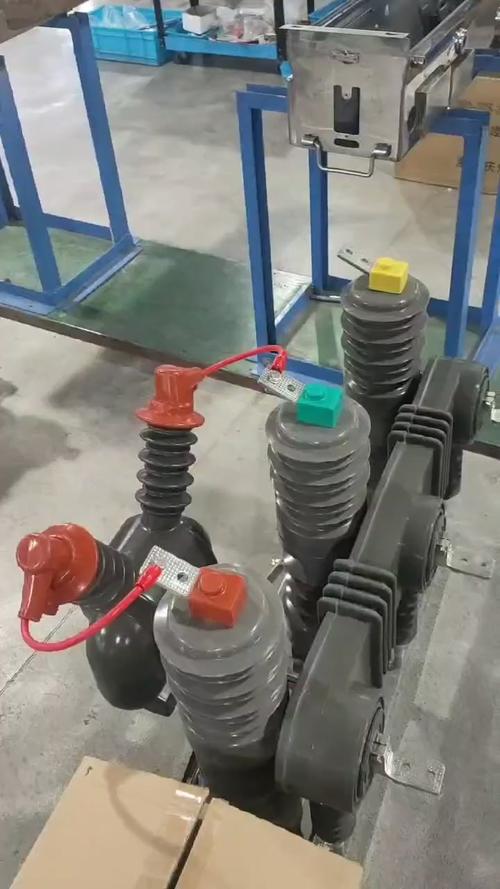

（图片来源网络，侵删）
-
办理工作票，执行安全措施：
- 必须办理第一种或第二种工作票，明确工作内容、范围、人员和危险点。
- 必须停电：断开断路器两侧的隔离开关或手车，并使其有明显的断开点。
- 必须验电：使用相应电压等级的验电器，在断路器进出线两侧分别验电，确认无电压。
- 必须挂设接地线：在断路器两侧可能来电的各相导体上，分别装设接地线，这是防止突然来电和感应电的最有效措施。
- 必须设遮栏、挂标示牌：在工作地点周围设置安全遮栏，并悬挂“禁止合闸，有人工作！”的标示牌。
-
工具与材料准备：
- 专用工具：真空灭弧室检测仪（真空度测试仪）、回路电阻测试仪、机械特性测试仪、力矩扳手、专用扳手、卡簧钳等。
- 常用工具：万用表、兆欧表（摇表）、扳手、螺丝刀、塞尺、干净抹布等。
- 备品备件：根据故障情况准备备品，如真空灭弧室、绝缘拉杆、缓冲器、密封圈、二次接线端子等。
- 清洁材料：无水酒精、专用清洁剂。
-
技术资料准备：
- 断路器的产品说明书、出厂试验报告、安装图、电气原理图和机械结构图。
- 历年的维修记录和试验报告。
-
人员准备：

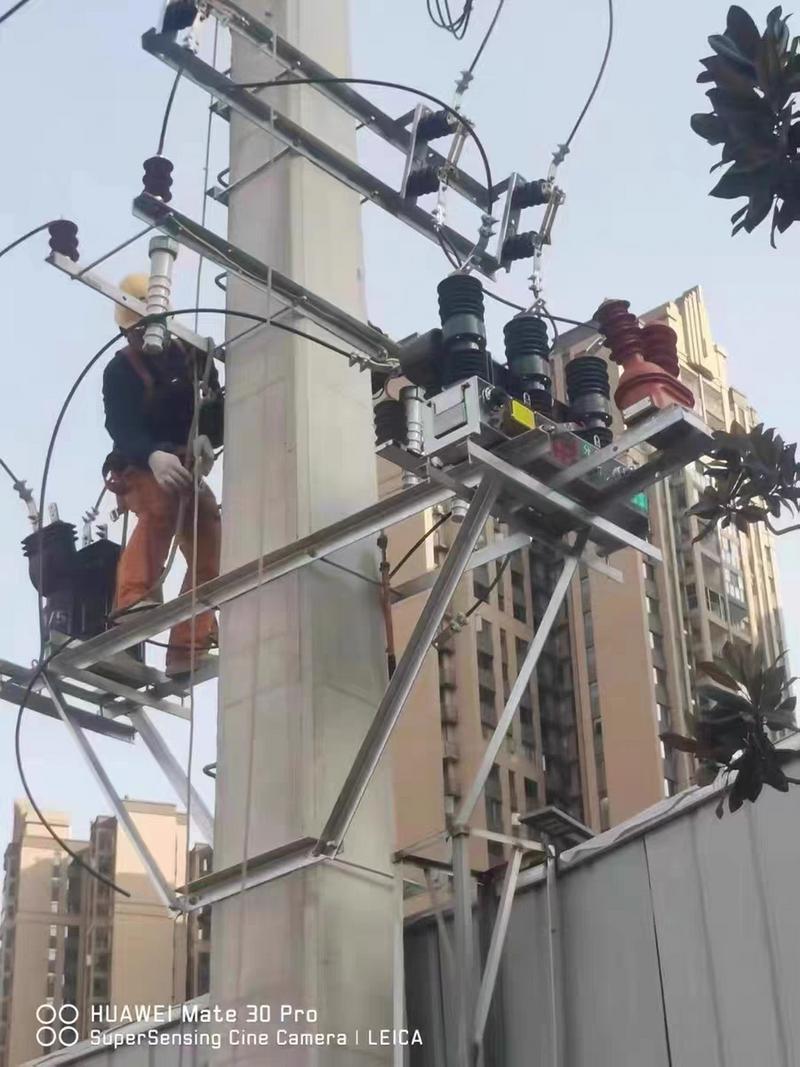

（图片来源网络，侵删）- 维修人员必须熟悉断路器的结构和原理,并具备相应资质。
- 明确工作负责人、工作许可人和工作班成员，并履行安全交底手续。
日常维护与小修
日常维护和小修通常在不解体的情况下进行,旨在发现潜在问题，保持设备良好状态。
-
外观检查：
- 绝缘部分：检查瓷瓶或绝缘套管有无裂纹、破损、严重污秽或闪络痕迹。
- 机构箱：检查机构箱有无变形、锈蚀、进水痕迹，箱门密封是否良好。
- 分合闸指示：检查分、合闸位置指示器是否与实际位置一致，指示是否清晰。
- 连接部分：检查主回路接线端子、接地线连接处有无过热迹象（如变色、氧化）。
-
操作机构检查：
- 储能状态：手动或电动储能，检查储能过程是否平稳，储能指示是否正确。
- 分合闸操作：进行数次手动和电动分合闸操作，检查动作是否灵活、有无卡涩、异响。
- 辅助开关：检查辅助开关的触点接触是否良好，分合闸转换是否准确、到位。
-
二次回路检查：
（图片来源网络，侵删）- 检查控制回路、信号回路的接线端子是否紧固，有无松动、脱落。
- 检查加热器、防潮潮解器是否正常工作。
大修（解体维修）
当出现故障或达到规定周期（通常为3-5年）时，需要进行大修，大修的核心是检查和更换关键部件，特别是真空灭弧室。
大修步骤：
-
断开所有电气连接，拆除断路器。
- 断开主回路电缆或母线连接。
- 断开控制电缆,并做好标记。
- 将断路器从开关柜中拉出或拆下,放置在平整、干净的地面上。
-
灭弧室检查与测试（核心步骤）：
- 外观检查：检查灭弧室外壳有无裂纹、漏气（观察有无“吸气”现象）。
- 真空度测试：使用真空度测试仪，将测试仪探头对准灭弧室的“观察窗”或专用测试端口进行测量。
- 标准：真空度通常要求在 33 x 10⁻⁴ Pa 以下，如果测试值高于此标准（例如超过 1.33 x 10⁻³ Pa），则认为真空度已不合格，必须更换灭弧室。
- 注意：严禁使用兆欧表（摇表）直接测量灭弧室的绝缘电阻，这会因高压电场导致内部电极吸附气体，造成误判。
-
机械特性测试与调整：
- 使用机械特性测试仪进行以下关键参数的测量和调整：
- 分合闸时间：应在厂家规定范围内。
- 分合闸速度：速度是灭弧性能的关键，速度过低可能无法有效熄弧，速度过高会产生过大冲击，需用速度传感器进行精确测量。
- 分合闸不同期性：三相灭弧室触头的分合闸时间差，要求越小越好（通常不大于2ms）。
- 行程与超程：
- 行程：指分合闸过程中，动触头总移动距离。
- 超程：指动、静触头完全闭合后，动触头还能继续前进的距离，超程是保证触头在有一定磨损后仍能保持良好接触的关键参数，超程过小会导致接触不良，过大则冲击力大。
- 弹跳时间：指合闸过程中触头接触后产生的反弹时间，时间过长会引起电弧，烧蚀触头。
- 调整：通过调整分合闸闸铁的垫片、分合闸弹簧的拉伸长度、缓冲器的行程等来达到标准值。
- 使用机械特性测试仪进行以下关键参数的测量和调整：
-
导电回路检查：
- 接触电阻测试：使用回路电阻测试仪测量每相主回路的电阻值，与出厂值或上次测量值相比，不应有明显增大（通常增大超过20%需关注），电阻增大说明接触面氧化或松动。
- 检查连接面：检查软连接、导电杆等连接部位有无过热、烧蚀、变形，必要时用细砂布或专用清洁剂处理接触面，并涂抹导电膏。
-
操作机构解体与检查：
- 分合闸线圈：检查线圈绝缘是否良好，有无烧焦、异味。
- 连板、拐臂、销轴：检查有无磨损、变形、锈蚀，销轴是否转动灵活，必要时更换。
- 弹簧机构：检查储能弹簧有无裂纹、变形，检查储能电机、限位开关是否正常。
- 缓冲器：检查缓冲器性能是否良好，有无漏油、失效。
- 辅助开关：解体清洁，检查触点磨损和烧蚀情况，更换损坏的触点。
-
绝缘件清洁与检查：
用干燥、清洁的抹布或蘸有少量酒精的抹布，擦拭绝缘拉杆、绝缘支撑件等，确保其表面洁净、干燥、无裂纹。
常见故障及处理方法
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 拒绝合闸 | 控制回路熔断器熔断或接线松动 合闸线圈烧毁 辅助开关触点接触不良 机械卡涩 储能未完成 |
更换熔断器，紧固接线 测试线圈电阻，更换线圈 清洁或更换辅助开关 检查并消除卡涩点 检查储能机构 |
| 拒绝分闸 | 控制回路问题（同上） 分闸线圈烧毁 机械锁扣未打开 分闸弹簧储能不足或断裂 |
检查控制回路 更换分闸线圈 检查锁扣机构，手动脱扣 检查或更换分闸弹簧 |
| 真空度下降（击穿） | 灭弧室密封性能下降，慢性漏气 灭弧室制造缺陷 运行中过电压导致内部击穿 |
立即更换真空灭弧室，这是最严重的故障，必须处理。 |
| 绝缘电阻降低 | 绝缘件受潮、脏污 灭弧室真空度下降 支撑绝缘子开裂 |
清洁、干燥处理 测试真空度，不合格则更换 更换开裂的绝缘子 |
| 运行中异响 | 内部零件松动 缓冲器失效 传动部件磨损 |
立即停电检查，紧固松动部件，更换损坏的缓冲器或传动部件。 |
| 触头过热（发红） | 接触电阻过大（连接松动、氧化） 超程严重不足，触头压力不够 |
立即停电处理，打磨接触面，紧固连接螺栓，检查超程，必要时调整或更换灭弧室。 |
维修后试验
维修完成后,必须进行一系列试验，确保设备恢复正常状态。
- 绝缘电阻测试：使用2500V或5000V兆欧表，测量断路器主回路对地、相间以及断口间的绝缘电阻，应不低于规定值（通常在2000MΩ以上）。
- 回路电阻测试：再次测量主回路电阻，与修前值对比，确认已恢复正常。

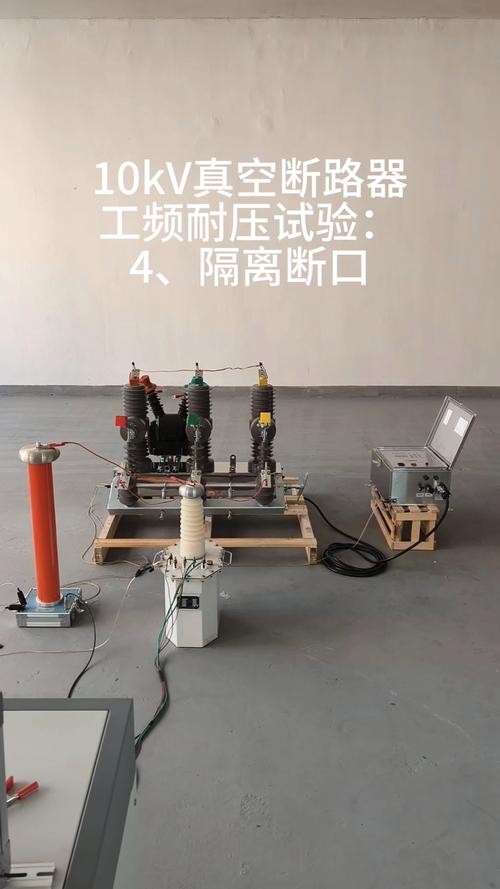

- 交流耐压试验：对主回路对地、相间进行工频耐压试验，试验电压为出厂值的80%（如42kV），耐压1分钟，应无击穿、闪络现象。
- 机械特性测试：再次进行分合闸时间、速度、同期性等测试，确保所有参数合格。
- 操作试验：进行就地和远程分合闸操作，各2-3次，动作应正确、可靠，信号指示应正确。
安全注意事项
- 安全第一：始终将“停电、验电、挂接地线”作为不可逾越的红线。
- 防止误操作：在维修过程中，严禁随意改变二次回路接线。
- 防止部件损坏：拆卸和安装时，要使用专用工具，避免野蛮操作损坏瓷瓶、灭弧室等精密部件。
- 保持清洁：维修环境应保持清洁，防止灰尘、杂质进入断路器内部。
- 记录完整：详细记录维修内容、更换部件、测试数据，为后续维护提供依据。
这份指南涵盖了10kV真空断路器维修的主要方面,在实际操作中，务必结合具体设备的说明书和现场情况，由专业人员进行。
