变频技术综合应用指南
摘要
变频技术,即通过改变电机工作电源的频率和电压来调节电机转速的技术，已成为现代工业、商业和民用领域实现高效节能、精确控制和绿色发展的核心技术，本指南将系统性地介绍变频技术的原理、核心优势、关键应用领域、选型与安装、维护及未来发展趋势。

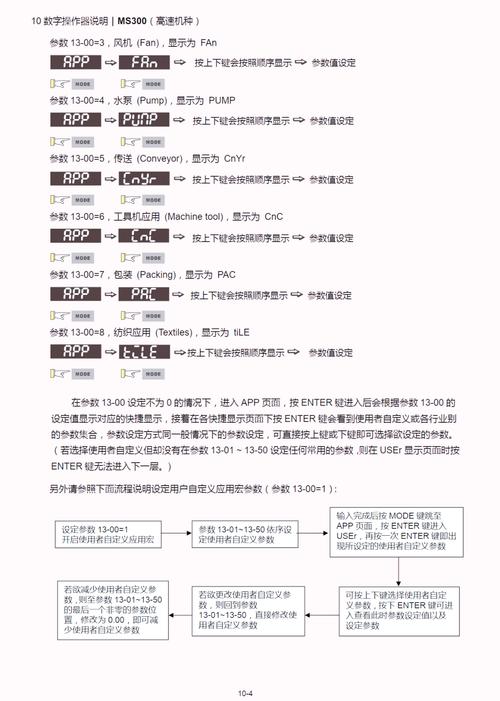

（图片来源网络，侵删）
第一部分：变频技术基础
1 什么是变频技术？
变频技术的核心是变频器，它是一种电力电子装置，其基本功能是将工频（如50Hz/60Hz）的交流电转换为电压和频率均可调的交流电，从而驱动交流异步电机（或同步电机）实现无级调速。
2 变频器的基本工作原理
变频器通常采用“交-直-交”的变换方式，其基本结构包括：
- 整流单元: 将输入的工频交流电（AC）转换为直流电（DC）。
- 直流母线: 储存整流后的直流电能，通常包含电容组以稳定电压。
- 逆变单元: 通过功率半导体器件（如IGBT）将直流电逆变为频率和电压均可调的交流电（AC）。
- 控制单元: 这是变频器的“大脑”，通常由DSP（数字信号处理器）或高性能MCU（微控制器）构成，它接收用户的指令（如速度、转矩）和传感器的反馈信号，通过复杂的算法（如V/F控制、矢量控制）来驱动逆变单元，精确输出所需的电源。
3 核心控制方式
-
V/F 控制 (电压/频率比控制):
- 原理: 保持电机电压和频率的比值恒定，从而保证电机的主磁通基本不变，实现恒转矩调速。
- 优点: 算法简单，成本低，对电机参数依赖小，适用于要求不高的风机、水泵等负载。
- 缺点: 低速时转矩不足，动态响应慢。
-
矢量控制:

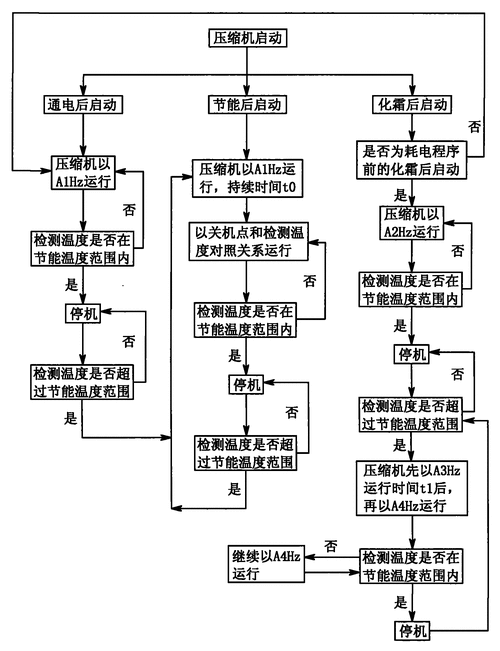

（图片来源网络，侵删）- 原理: 将电机的定子电流分解为产生磁场的励磁电流和产生转矩的转矩电流，并分别进行控制，类似于他励直流电机的控制方式。
- 优点: 具有极高的动态响应速度和低速转矩，可实现高精度的速度和转矩控制。
- 缺点: 算法复杂，需要精确的电机参数，成本较高，现代变频器通常具备自动调谐功能，可简化参数设置。
-
直接转矩控制:
- 原理: 直接在定子坐标系下分析电机的数学模型，控制电机的磁链和转矩，无需复杂的坐标变换。
- 优点: 动态响应速度比矢量控制更快，对电机参数的鲁棒性更好。
- 缺点: 在低速时转矩脉动较大，控制精度略逊于高性能矢量控制。
第二部分：变频技术的核心优势
应用变频技术能带来显著的经济效益和技术提升,主要体现在以下几个方面：
-
显著的节能效果:
- 风机、水泵类负载: 这是最典型的应用，根据流体力学定律，风机水泵的轴功率与转速的三次方成正比（P ∝ N³），通过变频将转速降低20%，理论上可节能近50%，这是变频技术最广为人知的优势。
- 恒转矩负载: 如传送带、机床主轴等，通过精确匹配负载需求，避免电机在轻载或空载时浪费电能。
-
精确的过程控制:

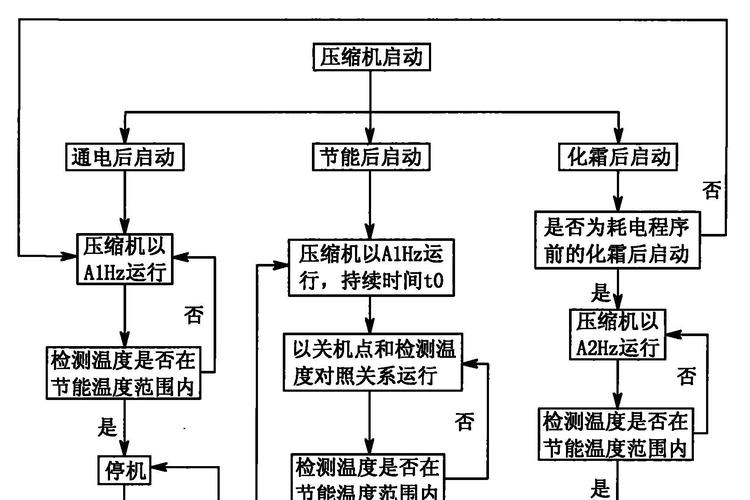

（图片来源网络，侵删）- 变频器可以实现电机转速的平滑、无级调节，控制精度可达0.01%。
- 应用于生产线、电梯、起重机等设备，可提高产品质量、定位精度和运行平稳性。
-
延长设备使用寿命:
- 软启动: 变频器可以提供平滑的启动和停止过程，消除电机启动时的巨大冲击电流（通常为额定电流的5-7倍），减少对电网和机械设备的冲击（如水锤效应、皮带磨损）。
- 减少机械磨损: 平稳的加减速过程降低了传动部件（如齿轮、轴承、联轴器）的应力，延长了整个机械系统的维护周期。
-
提高生产效率和产品质量:
- 在纺织、印刷、机床等行业，精确的速度控制是保证产品一致性和高质量的关键。
- 可以方便地实现多电机同步运行或比例运行,简化复杂的机械结构。
-
改善电网环境:
- 变频器通常配备输入电抗器和直流电抗器，可以有效抑制对电网的谐波污染，提高功率因数，减少对其他设备的干扰。
第三部分：主要应用领域
| 应用领域 | 具体设备 | 应用目的 |
|---|---|---|
| 工业制造 | 机床主轴、风机、水泵、传送带、压缩机、搅拌机、起重机 | 精密加工、节能、平稳启停、提高效率、多机同步 |
| 楼宇自动化 | 电梯、空调系统（冷冻/冷却水泵、风机）、恒压供水系统 | 舒适性、节能、精确平层、稳定水压、降低噪音 |
| 石油化工 | 输油泵、注水泵、压缩机、搅拌器、传送带 | 流量/压力精确控制、节能、防爆（选用专用机型） |
| 市政与环保 | 污水处理厂的风机、水泵、自来水厂的加压泵 | 节能（最大节能潜力所在）、根据处理量自动调节 |
| 电力行业 | 锅炉给水泵、引风机、送风机、磨煤机 | 提高机组效率、响应负荷变化、降低厂用电 |
| 轨道交通 | 机车牵引、地铁/高铁的辅助风机、水泵 | 高效牵引、节能、降低噪音 |
| 家用电器 | 变频空调、变频冰箱、变频洗衣机、节能风扇 | 静音、控温精准、节能、延长电机寿命 |
第四部分：变频器的选型与安装
1 选型关键步骤
-
明确负载类型:
- 恒转矩负载: 如传送带、压缩机，要求低速时有足够转矩，通常选用带转矩提升功能的通用型或矢量型变频器。
- 平方转矩负载: 如风机、水泵，低速时负载很小，对转矩要求不高，V/F控制即可，但需注意过载能力和防喘振功能。
- 恒功率负载: 如机床主轴、卷绕机，要求在高速时保持功率恒定，通常选用高性能矢量或伺服驱动器。
-
计算电机参数:
- 额定功率: 变频器的容量应大于或等于电机的额定功率。
- 额定电流: 这是最重要的参数，变频器的额定输出电流必须大于或等于电机的额定电流，并考虑负载的过载情况，对于频繁启停或冲击性负载，应选用重载型变频器。
- 额定电压: 变频器的输入/输出电压必须与电机和电网的电压等级匹配（如380V, 690V）。
-
确定控制性能要求:
- 如果只需要简单的速度调节,通用型变频器即可。
- 如果需要快速启停、高转矩或精确的速度/转矩控制，必须选用矢量控制型变频器。
- 如果需要定位控制,则需要伺服驱动器。
-
考虑特殊环境:
- 高海拔: 海拔超过1000米，空气稀薄，散热能力下降，需降容使用或选用高原型变频器。
- 高温/多尘/潮湿: 需要选择防护等级高（如IP54, IP55）的变频器，或安装在独立的电控柜中并加强通风。
- 易燃易爆环境: 必须选用防爆变频器，并严格按照防爆区域等级进行选型和安装。
2 安装与调试要点
-
安装环境:
- 通风散热: 变频器是发热大户，必须安装在通风良好、无阳光直射、无腐蚀性气体的地方。
- 空间间距: 变频器上下左右需留有足够的空间（通常建议>15cm）以便散热。
- 垂直安装: 大多数变频器要求垂直安装，以利于内部散热器散热。
-
电气连接:
- 主回路: 严格按照说明书连接电源进线（R, S, T）和电机出线（U, V, W）。
- 控制回路: 注意强弱电分离，控制线（如模拟量、数字量）应使用屏蔽电缆，并远离主回路电缆，以防止干扰。
- 接地: 必须可靠、单点接地，接地电阻应小于4Ω，这是抑制干扰和保障安全的关键。
-
参数设置:
- 基本参数: 设置电机额定功率、电压、电流、频率等。
- 控制模式: 选择V/F控制或矢量控制。
- 加减速时间: 根据负载惯量和工艺要求合理设置，时间过短易过流/过压，过长则影响效率。
- 转矩提升: 针对低转矩负载进行补偿。
- 载波频率: 较高的载波频率可减小电机噪音，但会增加变频器自身发热和电磁干扰，需权衡选择。
第五部分：维护与故障诊断
1 日常维护
- 定期清洁: 定期用干燥的压缩空气清除变频器内部的灰尘，重点是散热器和风扇。
- 检查风扇: 确认冷却风扇运行正常，无异响。
- 检查接线: 定期检查所有端子是否紧固，有无过热变色迹象。
- 记录运行数据: 记录电流、电压、温度等关键参数，便于趋势分析和故障排查。
2 常见故障及处理
| 故障代码/现象 | 可能原因 | 处理方法 |
|---|---|---|
| 过流 | 加速时间太短、负载突变、输出短路、电机绝缘下降 | 检查接线、延长加速时间、用万用表检查电机绝缘 |
| 过压 | 减速时间太长、电网电压过高、制动单元/电阻故障 | 延长减速时间、检查电网电压、检查制动电阻 |
| 欠压 | 输入电压过低、缺相、整流桥故障 | 检查输入电源、检查接线、更换整流模块 |
| 过热 | 环境温度过高、风扇故障、通风不良、负载过重 | 改善散热环境、清理风扇、检查负载 |
| 电机过载 | 机械负载过重、电机参数设置错误、保护阈值不当 | 检查机械部分、核对电机参数、适当提高过载阈值 |
第六部分：未来发展趋势
-
更高性能与智能化:
- 集成化: 变频器与PLC、HMI、伺服驱动器等高度集成，形成一体化的运动控制解决方案。
- 物联网与大数据: 变频器内置IoT模块，实现远程监控、预测性维护、能效分析和云端管理。
- 人工智能: AI算法用于自适应优化控制参数，实现能效最大化或工艺最优化。
-
更高效率与绿色化:
- SiC/GaN功率器件: 碳化硅和氮化镓等宽禁带半导体器件的应用，将大幅降低变频器的自身损耗，提高效率，实现更小的体积和更高的功率密度。
- 能量回馈技术: 将电机制动时产生的再生能量高效回馈给电网，而不是消耗在制动电阻上，实现“能量闭环”。
-
更广泛的应用:
- 新能源汽车: 电机控制器是电动汽车的“三电”核心之一，其性能直接决定了车辆的续航、加速和可靠性。
- 智能电网与储能: 在光伏、风电等新能源发电和储能系统中，变频技术（变流器）是能量转换的关键。
