核心理念与流程

微波设计不再是“画图-打样-测试”的简单循环，而是一个“仿真驱动、迭代优化”的闭环过程，其核心思想是：尽可能在软件中完成设计和验证，以缩短周期、降低成本、提高一次成功率。

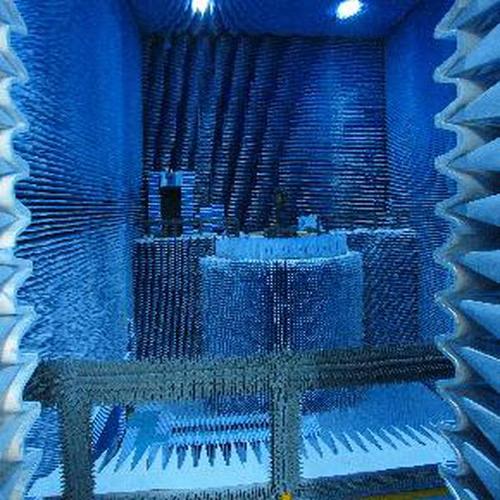

（图片来源网络，侵删）

一个典型的微波产品设计流程如下：

graph TD
    A[需求分析] --> B[系统级设计与指标分解];
    B --> C[电路/结构设计];
    C --> D[电磁场仿真];
    D --> E[结果分析与调试];
    E --> F{是否达标?};
    F -- 否 --> G[参数优化/结构修改];
    G --> D;
    F -- 是 --> H[生成版图文件];
    H --> I[制板/加工];
    I --> J[硬件调试与测试];
    J --> K{是否达标?};
    K -- 否 --> L[分析问题根源];
    L --> C 或 D;
    K -- 是 --> M[产品定型];

关键阶段解析：

需求分析： 明确频率范围、带宽、增益、驻波比、隔离度、功率容量、尺寸、成本等指标。
系统级设计： 使用系统仿真工具（如ADS System, Simulink）搭建系统模型，验证系统架构的可行性，并将指标分解给各个模块（如低噪放、滤波器、混频器等）。
电路/结构设计： 根据分解后的指标，选择合适的器件和拓扑结构,进行初步的电路或三维结构建模。
电磁场仿真： 这是微波设计的核心，对关键的无源器件（传输线、滤波器、天线、连接器等）进行精确的电磁仿真,提取其S参数等性能。
结果分析与调试： 这是工程师价值体现的关键，通过分析仿真数据，找出设计不达标的原因,并制定修改方案。
硬件调试与测试： 将仿真结果与实物测试进行对比，验证仿真模型的准确性，并解决实物中可能存在的、未被仿真完全覆盖的问题（如加工公差、装配影响等）。

关键仿真技术与工具

仿真工具是微波工程师的“手术刀”,了解其分类和用途至关重要。

1 仿真技术分类

仿真类型	描述	适用场景	优点	缺点
电路仿真	在频域或时域求解电路网络方程，不考虑物理结构的电磁场分布。	有源器件建模、放大器/振荡器稳定性分析、系统级联仿真。	速度快，适合快速迭代和参数扫描。	无法精确计算高频效应，如寄生参数、辐射、耦合等。
电磁场仿真	通过求解麦克斯韦方程组，来计算电磁波在三维空间中的传播和与物质的相互作用。	无源器件（传输线、滤波器、天线、波导、连接器等）的精确建模。	精度最高，能反映真实物理结构。	计算量大，耗时长，对电脑配置要求高。
3D EM全波仿真	电磁场仿真的主要方法，包括多种算法。	上述所有无源器件的精确仿真。	精度最高，功能最全面。	计算资源消耗最大。
5D/平面电磁仿真	假设电磁场在垂直于介质板的方向上没有变化，将3D问题简化为2D问题。	微带线、共面波导、平面电路（如滤波器、巴伦）。	速度比3D EM快很多，适合平面电路的快速仿真。	无法精确仿真过孔、空气桥等三维结构。

2 主流仿真软件

Keysight ADS (Advanced Design System): 业界标杆，集成了从系统、电路到电磁仿真的全流程，其Momentum（2.5D EM）和EMPro（3D EM）功能强大,尤其在有源电路设计方面优势明显。
CST Studio Suite (Dassault Systèmes): 以其卓越的3D EM仿真性能著称，尤其在天线设计、电磁兼容、大尺寸结构仿真方面非常强大。
Ansys HFSS (High Frequency Structure Simulator): 另一个3D EM仿真的巨头，基于有限元法，精度极高，在学术界和工业界都有广泛应用,其S参数提取和后处理功能非常强大。
Ansys Designer / Nexxim: Ansys的电路仿真工具，可以与HFSS无缝协同,进行系统级仿真。
Cadence AWR Design Environment: 在射频IC和MMIC设计领域非常流行，其AXIEM（2.5D EM）和VSS（系统仿真）是其核心。
Sonnet / AWR EM: 优秀的2.5D平面电磁仿真工具,精度和速度都很好。

设计调试的黄金法则

调试不是盲目地改参数，而是基于物理原理的“侦探”工作。

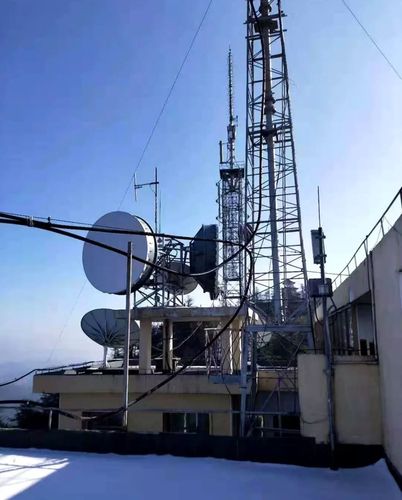

（图片来源网络，侵删）

1 理论先行，仿真为辅

永远不要忘记理论公式。 在调试时,首先要问自己：

这个谐振频率为什么不对？是不是因为电感/电容值计算错误？（f = 1/(2π√LC)）
这个阻抗为什么不匹配？是不是因为微带线的宽度和介质常数设置错了？（使用微带线阻抗计算器）
这个滤波器的滚降为什么这么慢？是不是因为耦合系数不够或阶数太低？

仿真工具是帮你实现理论、发现意外问题的工具,而不是取代理论。

2 分层调试，由简入繁

不要试图一次性解决所有问题，将复杂系统分解为简单模块,逐个击破。

先调无源，再调有源： 先确保滤波器、耦合器、传输线等无源部分的S参数（S11, S21）完全达标，再将有源器件（晶体管、IC）接入，有源器件的问题（如振荡、自激）会掩盖无源部分的问题。
先调单端口，再调双端口： 先调输入/输出端口的匹配（S11），确保能量能有效输入/输出，再调传输参数（S21）。
先调直流，再调交流： 对于有源电路，先保证直流偏置电路正常工作（电压、电流正确）,再进行射频性能的调试。

3 善用仿真“探针”

现代仿真软件提供了强大的后处理和可视化工具，这是调试的“眼睛”。

S参数曲线： 最直观的指标，观察S11（回波损耗）、S21（插入损耗）、S22（输出回波损耗）、S12（反向隔离度）的频率响应。
Smith圆图： 调试匹配电路的终极武器，可以直接看到阻抗在Smith圆图上的轨迹，判断匹配网络是否将阻抗点移动到了期望的位置（通常是中心点50Ω）。
电磁场分布图： 3D EM仿真的“杀手锏”。
- 电场/磁场分布： 可以看到能量在哪里集中，哪里是“热点”，哪里是“死区”，调试滤波器时，可以观察谐振腔中的电场分布,判断能量是否被有效耦合。
- 表面电流分布： 可以看到电流在金属表面如何流动，判断是否存在不合理的电流路径,这往往是辐射损耗或谐振频率偏移的原因。
- S参数敏感性分析： 观察某个物理尺寸（如一段微带线的长度）变化时，S参数如何变化,从而找到最敏感的参数进行优化。

4 建立和利用“模型库”

器件模型库： 建立常用元器件（电阻、电容、电感、传输线、特定封装的IC）的精确模型，这些模型可以是自己测量建立的，也可以是供应商提供的,这能极大提高仿真的准确性。
经验参数库： 记录下以往设计中成功过的关键参数组合，如“对于XX基板，实现50Ω阻抗的微带线宽度约为YY mm”,这可以作为新设计的起点。

实战案例：一个微带带通滤波器的设计与调试

目标： 设计一个中心频率为2.4 GHz，带宽为100 MHz的微带线带通滤波器。

步骤与调试：

理论设计：
- 选择滤波器类型（如切比雪夫或椭圆函数）。
- 根据指标,计算出所需的阶数和归一化元件值。
- 使用微带线理论，将集总元件（L, C）转换为分布元件（高阻抗线代表电感，低阻抗线代表电容）。
初始建模与仿真：
- 在ADS或HFSS中建立初步的3D模型。
- 仿真结果分析： 发现S21的中心频率在2.3 GHz,且带外抑制很差。
- 调试过程：
  - 查看Smith圆图： 发现S11和S22的阻抗点离中心点很远,说明输入输出匹配不佳。
  - 查看电场分布： 发现能量主要集中在“电容”部分，而“电感”部分的能量很弱，说明电感部分（高阻抗线）的尺寸过短,电感量不足。
  - 需要增加“电感”部分的长度。
参数优化：
- 使用优化器,将所有微带线的长度和宽度设为变量。
- 设置优化目标：S21_Mag > -3dB 在 35-2.45 GHz，S11_Mag < -15dB 在 35-2.45 GHz。
- 运行优化算法，软件会自动调整参数,寻找满足目标的设计。
结果验证与再次调试：
- 优化后仿真结果： 中心频率和带宽达标，但S11在通带内出现了两个“凹坑”，这是典型的“寄生通带”现象。
- 调试过程：
  - 查看表面电流分布： 发现除了主谐振路径外，在两个谐振单元之间还存在一条较长的电流环路,形成了额外的谐振频率。
  - 这是由于结构布局不合理导致的，需要在谐振单元之间增加“接地过孔”来抑制这种寄生模式。
- 修改模型： 在谐振单元之间添加接地过孔，再次仿真，寄生通带消失,性能达标。
最终输出：
- 生成最终的加工版图文件（如Gerber文件）。
- 进行实物加工、焊接和测试，将测试结果与最终仿真结果进行对比,验证仿真模型的准确性。

总结与建议

理论与实践并重： 仿真技术再高,也离不开扎实的微波理论基础。
耐心与细致： 调试是一个反复迭代的过程,需要极大的耐心和细致的观察。
建立个人知识库： 积累调试经验,形成自己的方法论和模型库。
拥抱协同仿真： 学会联合使用不同工具（如ADS做电路，HFSS做EM）,发挥各自优势。
关注细节： 在高频下，一个过孔、一个焊点、一个螺丝都可能成为性能的瓶颈，仿真时要考虑这些细节,实物调试时要排查这些细节。

掌握微波仿真设计调试技术，是一个从“会用”到“用好”，再到“精通”的过程，它要求工程师既是理论家，又是实践者，更是善于分析和解决问题的“侦探”。
