第一部分：安全第一！
在开始任何维修之前,请务必遵守以下安全准则：

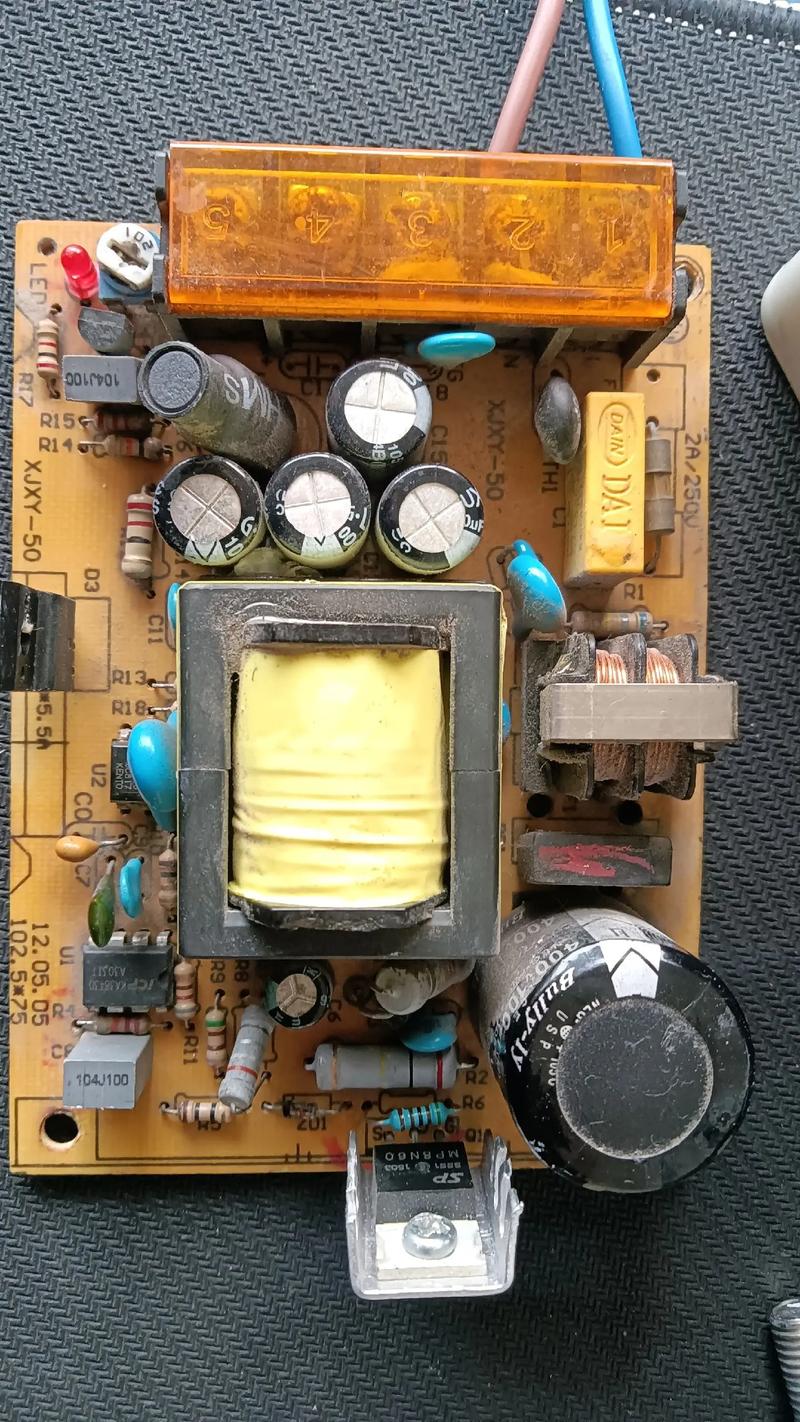

（图片来源网络，侵删）
- 断电与放电：将电源插头从插座上拔下，对于大功率电源，内部的大容量滤波电容（C1）会储存高压电，即使断电后也可能有危险，必须用一个大功率电阻（例如1kΩ, 5W）或螺丝刀的绝缘柄,对电容进行短路放电。
- 隔离操作：在维修台上进行，确保工作区域干燥、整洁,避免金属工具造成二次短路。
- 使用隔离变压器：强烈建议在电源输入端串联一个隔离变压器，这可以确保你的设备与市电完全隔离，在维修时即使发生意外触电，也能大大降低危险，如果没有，操作时务必格外小心,不要同时接触电路板上任何带电部分和接地的部分。
- 个人防护：佩戴绝缘手套和护目镜。
第二部分：初步观察与故障分析
断电并放电后，开始进行“望闻问切”。
-
观察（望）
- 保险丝：这是第一道防线，如果保险丝熔断，说明电路存在严重短路，如果保险丝完好，则可能是后级元件被高压击穿,或者控制电路损坏导致电源无输出。
- 外观：仔细检查电路板上的所有元件，寻找烧毁、炸裂、发黑或变形的痕迹，常见的有：
- 输入整流桥：通常由四个二极管组成,容易被浪涌击穿。
- 输入滤波电容（X电容）：可能被击穿,导致外观鼓包或漏液。
- 开关管（MOSFET或三极管）：这是最容易损坏的元件之一,击穿时会留下明显的烧焦痕迹。
- TVS/压敏电阻：这些是专门用来吸收浪涌的“牺牲品”，如果它们损坏（通常表现为开路或短路），说明它们成功保护了后级电路,这是好事。
- 输出整流二极管：也可能被击穿。
- 输出滤波电容：鼓包或漏液。
-
闻（闻）
闻一下电路板和元件，是否有烧焦的糊味,这可以帮助你定位发热过度的区域。

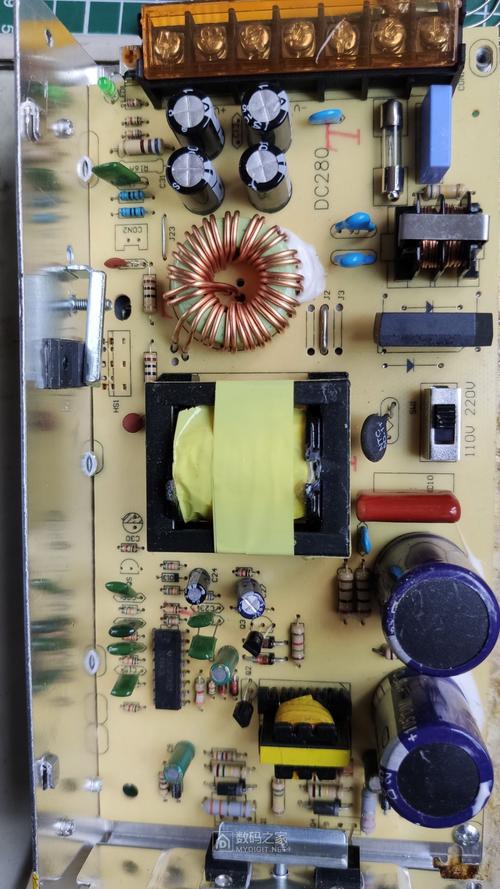

（图片来源网络，侵删） -
问（问）
向用户了解故障现象：是直接就坏了，还是打雷后就没反应了？有没有冒烟或异响？
第三部分：分段检测与维修
根据初步观察的结果，我们可以分段进行检测，维修的基本原则是：先修复输入部分，再修复输出部分，最后检查控制部分。
修复输入端
输入端是浪涌冲击的第一站,损坏率最高。

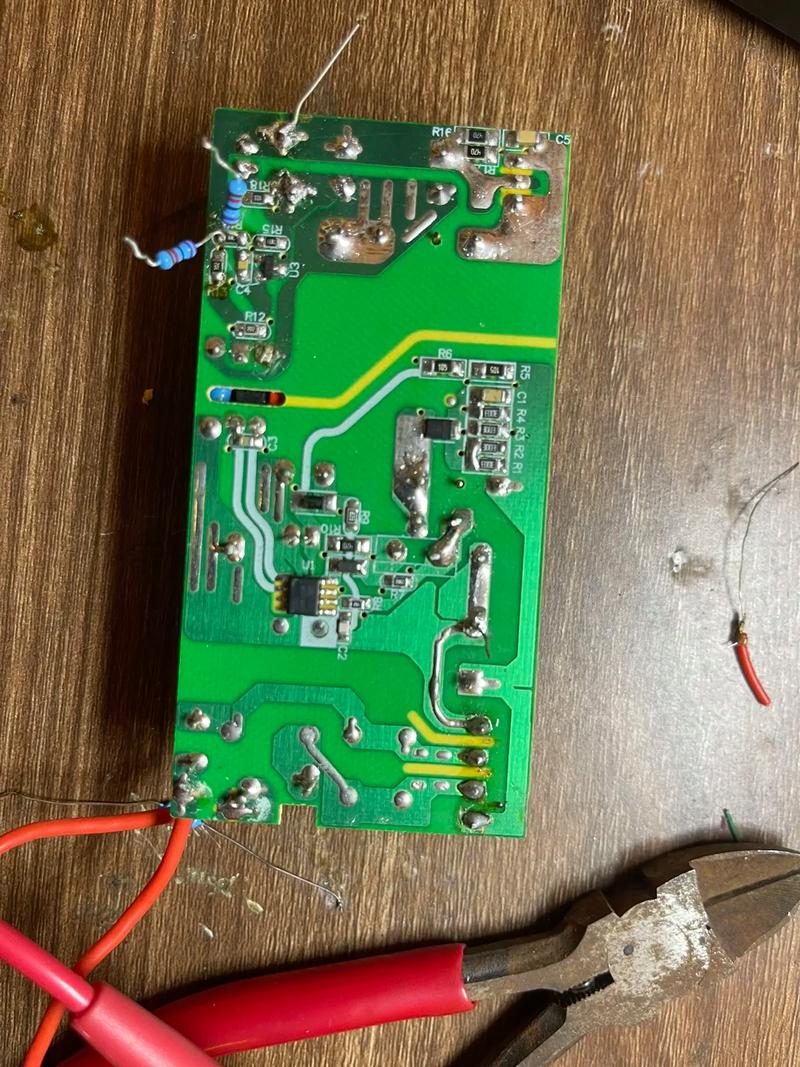

（图片来源网络，侵删）
-
测量保险丝
- 用万用表的电阻档（二极管档）测量保险丝，如果开路（无穷大）,说明后级有严重短路。
- 如果保险丝完好，可以暂时不换,继续向后检测。
-
检查输入滤波电路
- 压敏电阻/TVS二极管：
- 压敏电阻：用电阻档测量，正常时应为无穷大，如果阻值很小或为零，说明它已被击穿，需要更换，更换时，注意其标称电压和通流量,参数要与原装的一致。
- TVS二极管：用二极管档测量，正常时应类似于一个普通二极管，有单向导通特性，如果正反向都导通或都截止,说明已损坏。
- X电容：用电容档或二极管档测量，如果短路或漏电严重，需要更换，注意其耐压值（通常为275V AC或更高）。
- 共模电感：通常不易损坏,但可以简单测量其通断。
- 压敏电阻/TVS二极管：
-
检查整流桥
- 用二极管档测量整流桥的四个二极管，每个二极管都应有一个正向压降（约0.5-0.7V）和反向截止（显示OL或1）。
- 如果发现任何二极管正反向都导通或都截止，说明整流桥已损坏,需要更换。
-
检查输入滤波电容（主电容）
- 放电！ 再次确认主电容已经放电。
- 用电容档测量其容量，是否与标称值相符（如220μF），如果容量下降严重或漏电,需要更换。
- 如果保险丝熔断，且以上元件都检查正常，那么很可能是开关管被击穿了。
修复输出端
如果输入端修复后（或保险丝完好），电源仍然无输出,问题可能出在输出端。
-
检查输出整流二极管
用二极管档测量，如果击穿短路，会导致PWM控制芯片的过流保护电路动作，使电源无输出,更换同型号的二极管。
-
检查输出滤波电容
- 检查是否鼓包、漏液。
- 用电容档测量容量，如果失效，会导致输出电压纹波变大,甚至无法启动。
-
检查输出保险丝（如果有）
有些电源在输出端也有小电流保险丝,检查它是否熔断。
检查控制与驱动电路
这是最复杂也最关键的部分，如果输入输出端元件都修复了，但电源还是不工作,问题就在这里。
-
检查启动电阻
在电源未通电时，测量从高压直流母线（主电容正极）到PWM控制芯片VCC引脚之间的几个大阻值电阻（通常在100kΩ - 1MΩ之间），这些电阻为芯片提供启动电压，如果其中一个开路,芯片就无法启动。
-
检查PWM控制芯片
- 这是最核心的“大脑”，常见型号有 UC384x 系列、TL494 等。
- VCC供电：通电后（在确保输入端无短路的前提下），测量芯片的VCC引脚是否有稳定的供电电压（通常在12-20V之间），如果没有，检查启动电阻、VCC滤波电容以及相关的稳压二极管。
- 输出：测量芯片的输出引脚（通常是图腾柱输出，驱动开关管），正常情况下，应有脉冲信号，如果完全没有，且供电正常,则芯片很可能已损坏。
-
检查反馈电路
- 反馈电路负责将输出电压的变化告诉控制芯片,以稳定输出。
- 光耦：这是最常见的反馈元件，用二极管档测量光耦的输入端（发光二极管部分）和输出端（光敏三极管部分）。
- 输入端：应是一个正常的二极管特性。
- 输出端：c-e极之间应截止，如果用万用表电阻档测量，c-e极之间阻值很小,说明光耦已击穿。
- TL431：这是一个精密稳压集成电路，常用于反馈回路，测量其各引脚电压是否正常,或将其拆下测量好坏。
-
检查开关管
- 即使外观看不出问题，也可能被软击穿，将开关管从电路板上焊下，用万用表二极管档仔细测量其三个极（G, D, S 或 b, c, e）之间的电阻。
- 对于MOSFET，G-S和G-D之间应完全截止，D-S之间在未触发时应截止，如果D-S之间电阻很小,说明已击穿。
第四部分：修复后的测试
在确认所有损坏元件都已更换后,不要立即连接负载进行测试！
-
假负载测试：
- 在电源的输出端，接一个假负载，一个12V的汽车灯泡（如21W/5W）或一个大功率电阻（例如10Ω/10W）是理想的选择。
- 绝对不要空载测试！ 很多开关电源在空载时无法正常工作,可能导致电压失控而再次损坏元件。
-
逐步上电测试：
- 将隔离变压器接入市电,然后将待修电源的输入端接到隔离变压器的输出端。
- 先通电瞬间，观察是否有打火、冒烟现象，如果没有,可以持续通电。
- 用万用表测量输出电压是否为稳定的12V，如果电压正常且稳定,说明修复成功。
-
连接真实负载测试：
假负载测试通过后，可以断电，然后连接你的真实设备，再次通电测试,确保一切正常。
雷击损坏的常见元件顺序
- 第一梯队（易损件）：压敏电阻/TVS二极管 -> 保险丝 -> 整流桥 -> X电容。
- 第二梯队（核心元件）：开关管 -> PWM控制芯片。
- 第三梯队（后级元件）：输出整流二极管 -> 输出滤波电容 -> 光耦。
维修提示：
- 更换原则：更换元件时，尽量使用与原参数相同或更好的元件，耐压值不能低,电流容量不能小。
- 静电防护：在焊接和更换MOSFET、PWM芯片等静电敏感元件时,要佩戴防静电手环。
- 找不到原因：如果按照以上步骤检查后，仍然找不到故障点，或者修复后一通电就再次烧毁保险管，建议放弃维修，因为可能存在一些隐蔽的、难以检测的损坏，继续维修可能会造成更大的损失,甚至有安全风险。
希望这份详细的指南能帮助你成功修复12V开关电源！
