哪些EDA技术实用软件值得推荐?

芯片设计领域

芯片设计是EDA技术最核心、最复杂的领域,技术壁垒极高,主要由国际三大巨头垄断。

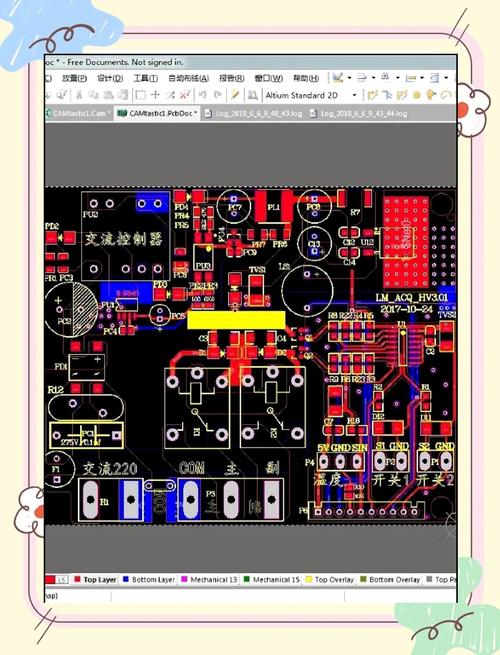

哪些EDA技术实用软件值得推荐?-图1
(图片来源网络,侵删)

设计与仿真

  • Cadence Virtuoso (设计) & Spectre (仿真)

    • 开发商: Cadence Design Systems
    • 核心功能: 模拟/混合信号/射频IC设计的黄金标准,Virtuoso是主要的图形化设计、编辑和验证平台;Spectre是其核心的仿真器,以其高精度和收敛性著称。
    • 适用场景: 高性能模拟芯片、射频芯片、混合信号芯片的设计与验证,如放大器、ADC/DAC、PLL等。
    • 特点: 行业事实标准,功能强大但极其复杂,学习曲线陡峭。
  • Synopsys VCS (仿真) & Custom Compiler (设计)

    • 开发商: Synopsys
    • 核心功能: VCS是业界最主流的数字逻辑仿真器,支持SystemVerilog、UVM等验证方法学,性能卓越,Custom Compiler是其模拟/混合信号设计工具。
    • 适用场景: 数字芯片的逻辑仿真、功能验证,以及模拟IC的设计。
    • 特点: 数字仿真领域的领导者,验证生态系统非常成熟。
  • Mentor Graphics (现为Siemens EDA) Calibre (版图验证) & ModelSim (仿真)

    • 开发商: Siemens EDA (原Mentor Graphics)
    • 核心功能: Calibre是无可争议的版图验证(DRC/LVS/ERC)王者,确保设计规则和电路一致性,ModelSim是其经典的数字仿真器,尤其在FPGA验证领域应用广泛。
    • 适用场景: 所有IC设计的最终物理验证阶段,以及数字系统的行为级和RTL级仿真。
    • 特点: Calibre在物理验证领域具有绝对的统治地位。

数字后端设计

  • Synopsys IC Compiler / Synopsys Design Compiler

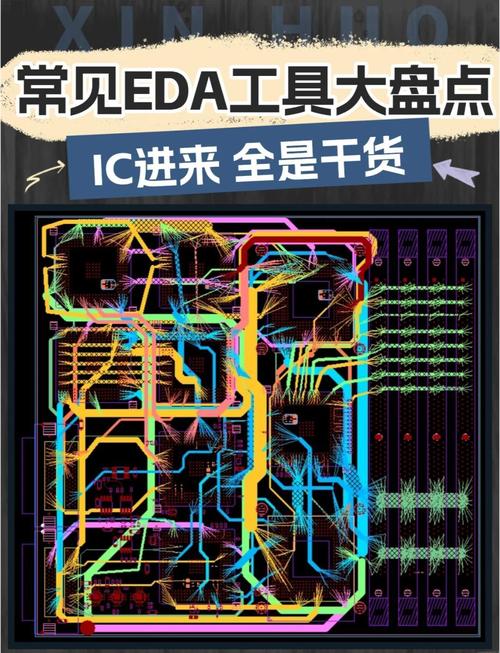

    哪些EDA技术实用软件值得推荐?-图2
    (图片来源网络,侵删)
    • IC Compiler: 数字后端设计(布局布线)的领导者,负责将逻辑网表转换为物理版图。
    • Design Compiler: 数字前端逻辑综合工具,将RTL代码(如Verilog/VHDL)转换为门级网表。
    • 适用场景: 大规模数字SoC的物理综合、布局布线、时序收敛等。
    • 特点: 性能强大,但授权费用极其昂贵。
  • Cadence Innovus & Genus

    • Innovus: Cadence的数字后端布局布线工具,是IC Compiler的直接竞争对手。
    • Genus: Cadence的逻辑综合工具,是Design Compiler的竞争对手。
    • 适用场景: 与Synopsys工具类似,用于数字SoC的综合与物理实现。
    • 特点: 提供完整的前后端解决方案,生态系统完善。

开源EDA (新兴力量)

随着中美贸易摩擦加剧,开源EDA社区发展迅速,旨在打破国外垄断。

  • OpenROAD / OpenLANE

    • 核心功能: 一套完整的数字后端开源工具链,OpenLANE专注于标准单元ASIC流程,而OpenROAD是其底层的布局布线引擎。
    • 适用场景: 学术研究、教学、以及中小规模的ASIC设计探索,许多大学和初创公司正在使用它来设计自己的RISC-V处理器芯片。
    • 特点: 免费、开源、可定制,是学习和实践芯片设计的绝佳平台,但性能和成熟度与商业巨头还有差距。
  • Magic VLSI Layout Tool

    哪些EDA技术实用软件值得推荐?-图3
    (图片来源网络,侵删)
    • 核心功能: 一个经典的、交互式的版图编辑器。
    • 适用场景: 手动绘制和编辑模拟/数字电路的版图,常与开源仿真工具(如ngspice)配合使用。
    • 特点: 历史悠久,命令行驱动,非常适合教学和快速原型验证。

PCB设计领域

PCB设计领域工具众多,既有国际巨头,也有非常优秀的国产软件,选择非常丰富。

国际主流商业软件

  • Altium Designer (AD)

    • 开发商: Altium Ltd.
    • 核心功能: 一体化的PCB设计平台,原理图设计、PCB布局布线、FPGA设计、嵌入式系统开发无缝集成。
    • 适用场景: 中小规模、高密度的PCB设计,尤其是消费电子、物联网设备等,工程师个人和中小企业非常青睐。
    • 特点: 界面友好,学习曲线相对平缓,集成度高,社区活跃。
  • Cadence Allegro

    • 开发商: Cadence Design Systems
    • 核心功能: 高端、专业的PCB设计平台,在高速、高密度、复杂封装(如IC封装基板)设计领域是绝对王者。
    • 适用场景: 高端服务器、通信设备、航空航天、汽车电子等复杂PCB设计。
    • 特点: 功能极其强大,支持完整的信号完整性和电源完整性分析,但授权昂贵,操作复杂。
  • Mentor Graphics PADS (现为Siemens EDA)

    • 开发商: Siemens EDA
    • 核心功能: 同样是业界主流的PCB设计套件,提供了从原理图到PCB的完整流程,在北美和汽车电子领域应用广泛。
    • 适用场景: 中到大规模的复杂板卡设计,尤其是对成本和效率有要求的项目。
    • 特点: 性价比高,功能稳定,有多个版本(如Designer, Xpedition)满足不同需求。

国产优秀PCB设计软件

近年来,国产EDA软件在PCB领域取得了长足进步,是替代进口的可靠选择。

  • 华大九天

    • 核心产品: Aether (数字/混合信号设计系统), Polaris (射频/微波设计系统), Analog Designer (模拟设计系统)
    • 特点: 国内EDA的领军企业,其PCB设计工具已经非常成熟,在性能和功能上可以与国际主流软件媲美,并且对国内的设计规范和供应链支持更好,正在从高端向全流程覆盖。
  • 立创EDA (KiCad的商业化版本)

    • 核心产品: 立创EDA
    • 特点: 基于开源KiCad进行深度开发,界面友好,对国内工程师和厂商(如嘉立创)支持极佳,提供免费版和付费专业版,非常适合个人开发者、创客和中小企业,国内生态最好。
  • ZUKOSO (中科曙光EDA)

    • 核心产品: Jupiter (PCB设计系统)
    • 特点: 同样是国产EDA的重要力量,其PCB工具也具备强大的功能,尤其在高速设计和制造方面有独到之处。

FPGA设计领域

FPGA设计虽然也使用硬件描述语言,但其工具链与ASIC设计有所不同,主要由FPGA厂商提供。

  • Xilinx (现为AMD) Vivado

    • 开发商: AMD (原Xilinx)
    • 核心功能: Xilinx 7系列及以后FPGA的官方设计套件,集成了设计输入、综合、实现、仿真和硬件调试功能。
    • 适用场景: 所有基于Xilinx/AMD FPGA的开发项目。
    • 特点: 功能强大,集成了HLS(高层次综合)工具,Vivado Lab Edition对小型项目免费。
  • Intel (原Altera) Quartus Prime

    • 开发商: Intel
    • 核心功能: Intel FPGA(原Altera)的官方设计套件,功能与Vivado类似。
    • 适用场景: 所有基于Intel FPGA的开发项目。
    • 特点: 界面相对传统,但在某些特定架构的优化和DSP设计方面有优势,也有免费版本。
  • Lattice Diamond / Radiant

    • 开发商: Lattice Semiconductor
    • 核心功能: Lattice FPGA的官方设计工具,以其低功耗和小型化著称。
    • 适用场景: Lattice的各类FPGA,特别是iCE40、ECP系列。

总结与选择建议

领域 软件名称 主要特点 适用人群/场景
芯片设计 Cadence Virtuoso/Spectre 模拟/射频设计黄金标准 高性能模拟IC设计工程师
Synopsys VCS/DC 数字设计流程领导者 数字IC设计/验证工程师
Siemens Calibre 物理验证绝对王者 IC后端设计/验证工程师
OpenROAD/OpenLANE 开源、免费、可定制 学术研究、教学、初创公司
PCB设计 Altium Designer 一体化、易用、社区活跃 中小企业、个人开发者、消费电子
Cadence Allegro 高端、专业、功能强大 通信、服务器、航空航天等复杂设计
Siemens PADS 性价比高、稳定 中大规模板卡设计、汽车电子
华大九天Aether 国产高端、功能完善 国内大型企业、追求自主可控的项目
立创EDA 免费/低价、本土生态好 个人创客、中小企业、教育
FPGA设计 AMD Vivado Xilinx官方套件、功能全面 Xilinx/AMD FPGA开发者
Intel Quartus Prime Intel官方套件、DSP优势 Intel FPGA开发者

如何选择?

  1. 看行业和项目:

    • 设计顶级CPU/GPU/射频芯片? -> Cadence, Synopsys
    • 设计消费电子/物联网设备? -> Altium Designer立创EDA
    • 设计服务器/通信设备? -> Cadence AllegroSiemens PADS
    • 学习或做开源芯片? -> OpenROAD/OpenLANE
    • 开发FPGA? -> 使用对应厂商的官方工具(Vivado / Quartus)。
  2. 看公司标准: 大型公司通常有固定的EDA工具链,个人或小团队则更灵活,可以根据成本、易用性和社区支持来选择。

  3. 看预算和授权: 商业软件授权费用高昂,开源和国产软件提供了极具吸引力的替代方案,尤其是在成本敏感和追求技术自主的背景下。
