pe371c4维修技巧有哪些关键步骤?

PE371C4 并不是一个官方的、广为人知的标准型号代码,它更像是某个特定内部系统、维修手册、或者特定领域(如医疗、工业、通信)中使用的自定义编号,这些维修技巧将基于通用电子设备维修的原则和常见故障模式,并结合“PE371C4”这个名称可能暗示的特征(可能是一个包含电源、处理器、接口的复杂板卡或设备)来展开。

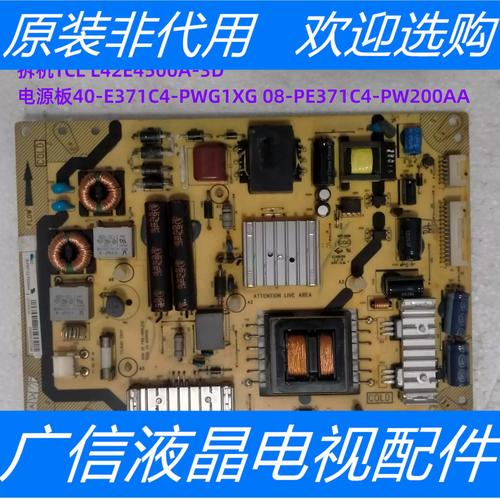

pe371c4维修技巧有哪些关键步骤?-图1
(图片来源网络,侵删)

在进行任何维修之前,最重要的一步是获取并仔细阅读该设备的官方维修手册或技术文档,如果无法获取,以下通用的诊断和维修流程将非常有帮助。


第一部分:维修前的准备与安全

  1. 安全第一

    • 断电:在接触任何内部部件之前,务必切断设备的总电源,对于带有大电容的电路板,即使断电后,电容中仍可能存有高压电,应使用万用表确认相关点位电压已完全释放。
    • 防静电:人体静电可能损坏精密的电子元器件(如CPU、芯片组、内存),佩戴防静电手环,并确保工作台已接地。
    • 个人防护:根据需要佩戴护目镜,防止在操作过程中有微小部件或焊锡飞溅。
  2. 工具准备

    • 基础工具:螺丝刀套装(含十字和一字)、镊子、尖嘴钳。
    • 测量工具:数字万用表(必备)、示波器(高级,用于信号分析)。
    • 焊接工具:恒温焊台、热风枪、焊锡丝、助焊剂、吸锡器/吸锡线。
    • 其他:放大镜或显微镜、清洁剂(如酒精、异丙醇)、刷子、扎带。
  3. 环境准备

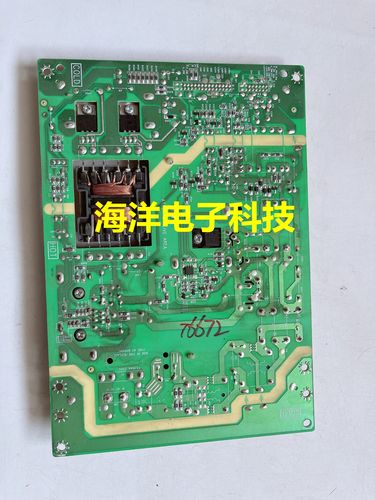

    pe371c4维修技巧有哪些关键步骤?-图2
    (图片来源网络,侵删)
    • 选择一个光线充足、干净整洁的工作台。
    • 将设备放置在防静电垫上。
    • 准备一个零件盒,用于存放拆下的螺丝、小零件,避免混淆。

第二部分:通用维修流程(由简到繁)

遵循这个流程可以系统性地找到问题所在,避免盲目操作。

初步检查(目视检查)

这是成本最低、效率最高的第一步,能解决约30%的简单问题。

  1. 外部检查

    • 检查电源线、数据线、接口是否连接牢固、有无破损。
    • 检查设备外壳有无明显的物理损伤、烧焦痕迹、液体渗漏。
    • 检查风扇(如果有)是否正常转动,有无异响。
  2. 内部检查(拆开机壳/外壳后)

    pe371c4维修技巧有哪些关键步骤?-图3
    (图片来源网络,侵删)
    • 电容:仔细检查主板或电源板上的电解电容,这是最常见的故障点之一,寻找是否有鼓包、顶部凸起、漏液底部有烧灼痕迹的电容,一个坏的电容足以导致整个设备无法启动或工作不稳定。
    • 芯片:检查主芯片(如CPU、GPU、电源管理芯片)表面是否有烧焦、裂纹或物理损伤。
    • 电阻/电感:检查是否有烧黑、开裂的元件。
    • PCB板:观察电路板是否有绿色或白色的锈蚀(通常是由于电池漏液或湿气导致)、烧黑的痕迹断线
    • 接口/插槽:检查内存插槽、扩展槽、连接器是否有针脚歪斜、氧化或污垢,可以用橡皮擦轻轻擦拭金手指。
    • 散热:检查散热器、散热片和风扇上是否积满了灰尘,这会导致过热保护而停机。

上电测试(最小系统法)

如果目视检查没有发现明显问题,或者更换了已确认损坏的元件后,需要进行上电测试。

⚠️ 警告:上电测试时,手和工具要远离高压部分!

  1. 最小系统

    • 将设备简化到最基本的配置,对于板卡,可能意味着只接上电源、CPU(如果集成在板上则无需)、内存,断开所有不必要的扩展卡、硬盘、光驱等外设。
    • 目的是判断故障是来自核心部件还是某个外设。
  2. 测量关键电压点

    • 使用万用表,对照电路图(如果有的话)或经验,测量电源管理芯片输出到各个主要部件(如CPU、芯片组、内存)的供电电压是否正常(如+5V, +3.3V, +12V, 以及CPU核心电压如1.2V等)。
    • 电压异常是导致设备不启动或功能失常的最常见原因,电压过高或过低都表明电源部分或其供电电路有问题。
  3. 测量复位信号和时钟信号

    • 如果电压正常但设备仍无反应,需要更深入的测量。
    • 复位信号:CPU和芯片组需要一个有效的复位信号才能开始工作,可以用示波器测量复位引脚,看是否有正常的脉冲。
    • 时钟信号:CPU和芯片组需要稳定的时钟信号来同步工作,用示波器测量晶振旁边的测试点,看是否有频率正确的波形。

隔离与替换法

当怀疑某个部件有问题时,此方法非常有效。

  1. 部件替换

    • 如果怀疑内存条有问题,尝试更换一根好的内存条。
    • 如果怀疑电源模块有问题,可以尝试用一个已知好的电源进行替换。
    • 如果怀疑某个芯片(如南桥、I/O芯片)损坏,在技术能力允许的情况下,可以进行替换。注意:芯片替换是高级操作,需要专业的BGA返修台和技巧。
  2. 信号隔离

    对于通信接口(如串口、网口)不工作的问题,可以用示波器测量接口芯片与外部连接器之间的信号线,看信号是否正常传输,如果一侧有信号而另一侧没有,则问题出在它们之间的路径上(如电阻、电感、电容损坏或PCB断线)。


第三部分:针对“PE371C4”可能故障点的具体技巧

由于型号不明确,我们假设它是一块集成了多种功能的复杂板卡,如工业控制卡、服务器主板或通信板。

场景A:设备完全无反应,指示灯不亮

  1. 检查外部电源:确认电源插座、电源开关、电源线都正常。
  2. 检查电源输入:用万用表测量设备电源接口的输入电压(如AC 110V/220V)是否正常。
  3. 检查保险丝:找到板卡上的电源输入保险丝,用万用表测量是否熔断,如果熔断,不要直接更换新的,必须先找出导致保险丝熔断的短路原因(通常是后级整流桥、滤波电容或功率开关管击穿),否则换上新的保险丝会再次熔断,甚至引发更严重的故障。
  4. 检查电源芯片:如果保险丝完好,但无输出,重点检查PWM控制器、功率MOS管、整流桥等,测量其关键引脚的电压和波形。

场景B:设备能启动,但工作不稳定、死机、蓝屏

  1. 重刷/刷新固件/BIOS:这是软件问题,但有时固件损坏也会导致硬件层面不稳定,尝试重新刷新官方提供的固件。
  2. 检查内存:内存问题是最常见的导致死机和蓝屏的原因,尝试重新插拔内存条,或更换内存条。
  3. 检查散热:清理CPU和芯片组散热器上的灰尘,重新涂抹导热硅脂。
  4. 检查电容:仔细检查供电电路上的电容,即使是轻微的性能下降也可能在高负载下导致供电不稳,从而引发死机。
  5. 检查信号完整性:用示波器观察内存总线、前端总线等关键信号的波形,看是否有噪声、过冲或振铃。

场景C:特定功能模块失效(如串口、网口、USB口)

  1. 检查驱动和软件:首先排除是软件或驱动问题。
  2. 检查相关芯片:找到负责该功能的芯片(如串口芯片、网卡芯片、USB Hub芯片)。
  3. 检查供电:测量该芯片的供电电压是否正常。
  4. 检查时钟和复位:测量芯片的时钟输入和复位引脚是否正常。
  5. 检查信号线:从芯片的I/O引脚开始,沿着电路板追踪到外部的接口端子,用万用表或示波器测量信号线是否通、对地是否短路、信号是否有正常的电平变化。

第四部分:高级维修技巧

  • BGA芯片重植/返修:对于虚焊或损坏的BGA封装芯片(如CPU、南桥),需要使用BGA返修台进行加热、拆卸和重新焊接,这需要专业的设备、精湛的技巧和大量的练习。
  • 飞线修复:当PCB上的细小线路因腐蚀或物理损伤而断开时,可以使用极细的漆包线在显微镜下进行“飞线”连接,修复断路。
  • 芯片编程/擦除:对于固件损坏的芯片,可以使用编程器将正确的固件文件写入。

维修PE371C4这类设备,核心思路是“先简后繁,先软后硬,先外后内”

  1. 从最简单的外部和目视检查开始
  2. 利用万用表测量关键电压,这是判断电源和供电电路是否正常的基础。
  3. 结合最小系统法,逐步排除故障范围。
  4. 对于疑难杂症,示波器是强大的帮手,可以让你“看到”信号在电路中的传输情况。
  5. 动手能力是关键,焊接和更换元件是维修的最终手段,需要不断练习。

最后再次强调:如果你没有相关的电子技术背景和维修经验,对于昂贵的设备,强烈建议联系官方售后或专业的维修服务,以免造成不可逆的二次损坏。
