【深度干货】34401A万用表“罢工”？从入门到精通，手把手教你排查与修复！
** Agilent 34401A是电子工程师与实验室的“万用表神器”，但一旦出现故障，维修过程却可能让人头疼，本文作为一篇由资深家电维修专家撰写的深度指南，将系统性地拆解34401A的常见故障，提供从初步检查到深度维修的完整流程，并附上专业维修技巧与资源，助您快速恢复这位“得力助手”的正常工作。
引言：为什么34401A的维修如此重要？
在精密电子测量领域，Agilent 34401A 6位半数字万用表以其卓越的精度、稳定性和多功能性，成为了无数工程师、科研人员和电子爱好者的信赖之选，它不仅是测量电压、电流、电阻的利器，更是进行数据记录、自动化测试的核心设备。
这位“功勋元老”也难免会因岁月、环境或操作不当而“偶感风寒”，当屏幕无光、数值乱跳、功能失灵等问题出现时，一个精准、高效的维修方案至关重要，这不仅关系到设备的恢复，更直接影响到您的工作效率和项目进度，本文将带您像一位专业维修工程师一样,一步步诊断并修复您的34401A。
第一部分：维修前的“黄金法则”——安全与准备
在拿起任何工具之前，请务必遵守以下原则，这不仅能保护您的人身安全,更能防止对仪器造成二次伤害。
- 断电与放电： 确保万用表已完全关闭并从电源（无论是电池还是交流适配器）上断开，对于高压电路测量后，内部电容可能存有残余电荷,需等待足够长的时间或进行安全放电。
- 环境准备： 在一个干净、整洁、光线充足的工作台上进行操作，防静电手环是您的必备装备,特别是处理主板和精密芯片时。
- 工具准备：
- 基础工具： 合适规格的螺丝刀（多为十字和内六角）、防静电镊子、万用表（用于测量维修中的34401A，建议使用另一台好的万用表）。
- 进阶工具： 示波器（用于观察信号波形）、可编程直流电源（用于为电路板供电测试）、逻辑分析仪（用于数字电路故障排查）。
- 信息收集： 准备好34401A的用户手册（Datasheet/Schematic），这是最重要的“维修地图”，如果没有，可以从网上搜索“Agilent 34401A Service Manual”或“34401A Schematic Diagram”。
第二部分：故障诊断“三步法”——由表及里，精准定位
面对一台“罢工”的34401A，不要急于拆解，遵循科学的诊断流程,可以事半功倍。
用户层面排查（解决80%的“假故障”）
很多问题并非仪器硬件故障,而是源于设置或环境。
-
故障现象： 屏幕不亮,但所有功能正常。
- 排查思路：
- 检查电源： 确认电池电量是否耗尽？如果是外接电源，检查适配器是否完好、连接是否牢固。
- 检查显示设置： 按下
Display或Shift+Display，检查是否开启了“对比度调节”功能,尝试通过按键调节对比度。 - 检查保险丝： 位于电池仓或电源输入端的保险丝是否熔断？这是最常见的过流保护措施。
- 排查思路：
-
故障现象： 测量数值严重不准或读数跳动剧烈。
（图片来源网络，侵删）- 排查思路：
- 检查输入线/表笔： 表笔是否破损？接线柱是否松动？换一套确认完好的表笔试试。
- 检查环境干扰： 是否在强电磁场（如电机、变压器）附近工作？尝试远离干扰源。
- 检查量程设置： 是否手动设置在错误的量程？尝试切换到自动量程（
Auto Range）模式。 - 校准需求： 34401A的精度会随时间漂移，如果所有外部因素都排除，可能需要进行内部校准（需参考手册，使用标准源）。
- 排查思路：

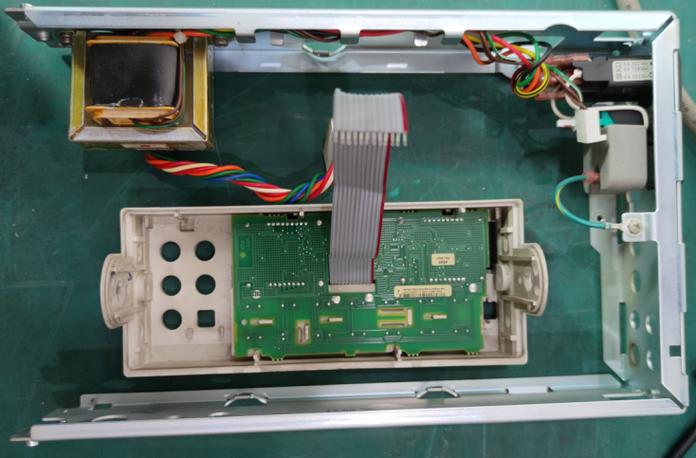

拆机初步检查（目视法）
如果用户层面排查无效,可以小心地打开外壳进行初步检查。
- 外壳拆卸： 通常后盖有几颗螺丝，拧下后即可取下,注意内部可能还有连接线。
- 目视检查：
- 烧焦痕迹： 仔细观察电路板，特别是功率电阻、电容、IC芯片附近，是否有发黑、烧焦的痕迹或异味。
- 电容状态： 检查电解电容是否有“鼓包”、“漏液”等明显故障现象,这是电路板老化的常见原因。
- 虚焊/冷焊： 观察大的焊点，特别是电源输入、继电器、接线端子等处的焊点,是否有裂纹或看起来不光滑。
- 异物： 检查是否有异物（如小螺丝、焊锡渣）掉入电路板,导致短路。
电路板级诊断（核心维修环节）
这是维修的关键,需要结合电路图和测量工具。
-
电源部分：
- 目标： 检查各路电源（如+5V, -5V, +15V, -15V等）是否正常。
- 方法： 使用万用表测量电源模块（通常是LM系列线性稳压器或开关电源IC）的输入和输出电压，如果某路输出异常，顺迹追踪，检查滤波电容、限流电阻、稳压IC本身及其外围电路。
-
模拟输入/ADC部分：
- 目标： 这是决定测量精度的核心。
- 方法：
- 继电器检查： 34401A通过继电器切换不同量程和功能，如果某个功能（如电阻测量）失效，可能是对应的继电器损坏或驱动电路故障，可以听继电器是否有吸合声,或用万用表测量其线圈电阻和触点通断。
- 前端衰减网络： 检查分压电阻、校准电位器等是否有变值、开路或短路。
- ADC芯片及周边： 查找主ADC芯片（如TI的ADC系列）及其参考电压源，测量参考电压是否稳定准确，这是保证精度的关键,检查ADC芯片的供电和数字信号引脚是否正常。
-
显示与控制部分：
- 目标： 解决屏幕显示问题和按键无响应。
- 方法：
- 显示驱动： 测量显示屏的驱动电压和信号线，如果屏幕有部分显示或花屏,可能是驱动芯片或排线问题。
- MCU/处理器： 检查主控MCU的供电、时钟晶振是否起振、复位信号是否正常，这是仪器的“大脑”，如果它不工作，整个仪器将“瘫痪”。
第三部分：常见故障案例分析与解决方案
开机无任何反应，屏幕不亮
- 分析路径：
- 检查电池/电源适配器。
- 检查后部保险丝 F101 (通常是T1A或2A慢熔保险丝)，如果保险丝熔断，说明存在严重短路,切勿直接更换更大规格的保险丝！
- 短路定位： 断开电源，用万用表电阻档测量电源输入端的对地电阻，如果阻值极小，说明存在短路，可能的原因是：电源输入滤波电容击穿、后级稳压IC（如LM7805）被击穿短路。
- 解决方案： 更换损坏的滤波电容或稳压IC，更换前务必找到导致短路的根本原因,否则新元件会再次被烧毁。
直流电压测量值偏高或偏低
- 分析路径：
- 首先进行自校准（Self-Cal）,看是否能解决问题。
- 如果无效，重点检查前端衰减电阻网络，这些高精度电阻的阻值如果发生漂移,将直接影响测量结果。
- 检查参考电压源（如REF02或类似芯片）的输出电压是否准确。
- 解决方案： 使用高精度万用表或电桥，逐一排查衰减电阻，找到变值的并予以更换，如果参考电压源异常,则更换之。
所有功能按键失灵，但屏幕显示正常
- 分析路径：
- 检查键盘薄膜排线是否松动或接触不良。
- 检查键盘矩阵的扫描电路，通常由MCU的I/O口和一组电阻构成。
- 检查MCU本身是否工作正常（看其时钟、复位、供电）。
- 解决方案： 重新插拔或清洁键盘排线，如果排线损坏，可能需要寻找替代品，如果确认是MCU故障，维修难度和成本极高,通常建议返厂或考虑整体更换主板。
第四部分：预防胜于治疗——34401A的日常保养
- 定期校准： 每年或根据使用频率，送至专业机构或使用校准源进行一次校准,保证测量精度。
- 保持清洁： 定期用软刷和压缩空气清洁外壳和散热孔,防止灰尘影响散热和造成短路。
- 规范操作： 遵守“先选功能/量程，再接入电路”的原则,避免误操作烧毁仪器。
- 妥善存放： 不使用时，放置在干燥、无尘、无腐蚀性气体的环境中。
当DIY维修力不从心时
虽然本文提供了详尽的维修思路和案例，但必须承认，34401A作为一台精密仪器，其内部电路复杂，维修对技术、工具和配件的要求都非常高，如果经过以上排查仍无法解决问题，或者您对自己的技术没有信心，最稳妥、最安全的选择是：
联系官方售后服务或寻找专业的第三方维修机构。
他们拥有原厂图纸、专用工具、正品配件和丰富的维修经验，能最大程度地修复您的仪器，并可能提供后续的校准服务,确保其性能恢复如初。
希望这篇详尽的维修指南能成为您在34401A维修道路上的得力助手,祝您维修顺利！
