概览
本教程将分为以下几个部分,您可以对照视频进行学习：
（图片来源网络，侵删）
- 摇表是什么？ - 了解工具
- 安全第一！ - 关键注意事项
- 操作步骤详解 - 如何正确测量
- 结果判断与故障分析 - 如何看懂读数
- 常见问题与进阶技巧
第一部分：摇表是什么？
视频要点：
- 外观识别： 手摇式（经典款）和数字式（更现代）。
- 核心部件：
- 三个接线端子：
线路(L)、接地(E)、屏蔽(G)。 - 手摇柄（手摇式）： 用于产生高压。
- 刻度盘（手摇式）或数字显示屏（数字式）： 用于读取绝缘电阻值，单位是 兆欧 (MΩ)。
- 三个接线端子：
- 工作原理： 摇表内部有一个手摇发电机（或电子电路），能产生一个很高的直流电压（常用有500V、1000V、2500V等），通过测量在这个高电压下，流过电机绝缘体的微弱电流，来计算出绝缘电阻值（R = V / I），绝缘越好，电流越小，电阻值越大。
图示说明：
第二部分：安全第一！⚠️ - 关键注意事项
视频要点： 这是整个教程中最重要的一环，务必严格遵守！
-
断电！断电！断电！
（图片来源网络，侵删）- 必须确保电机已完全脱离电源,并挂上“禁止合闸”的警示牌。
- 对于变频器控制的电机,不仅要断开主电源，最好还断开变频器与电机的连接线，以防变频器内部电容存电。
-
放电！放电！放电！
- 测量前,电机绕组可能存有残余电荷，必须先对地进行放电。
- 方法： 使用一根带绝缘手柄的导线，分别短接电机的三个出线端（U, V, W）和电机外壳，持续几秒钟，确保完全放电。
-
选择正确的摇表电压
- 低压电机（如380V）： 一般选用 500V 摇表。
- 高压电机（如6kV, 10kV）： 必须选用 1000V 或 2500V 摇表。
- 原则： 摇表的额定电压应略高于或等于电机的额定工作电压，但不应过高，以免击穿尚未完全损坏的绝缘。
-
摇表自检
- 开路试验： L、E端子开路，以额定转速（约120转/分钟）摇动摇表，指针应指向“∞”（无穷大）。

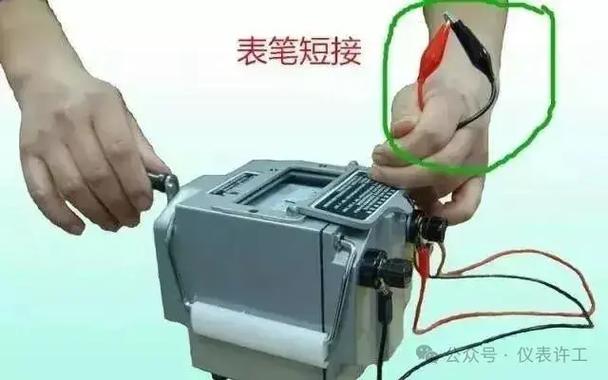

- 短路试验： L、E端子短接，轻轻摇动摇表，指针应迅速指向“0”。
- 如果自检不通过,说明摇表本身有问题，不能使用。
第三部分：操作步骤详解
视频要点： 这里以最常见的测量 三相电机绕组对地绝缘 和 绕组相间绝缘 为例。
（图片来源网络，侵删）
A. 测量绕组对地绝缘 (U相、V相、W相分别对外壳)
-
接线：
- 将摇表的 L (线路) 端子连接到 电机U相绕组的接线端。
- 将摇表的 E (接地) 端子连接到 电机的金属外壳（或地线端子）。
- G (屏蔽) 端子在此项测量中悬空即可。
-
测量：
- 一只手扶稳摇表,另一只手以 约120转/分钟 的速度匀速摇动摇表手柄。
- 待指针稳定后（约1分钟后），读取 L、E 之间的电阻值。
- 测量完毕,不要立即停止摇动，先将L端子连线从电机上断开，然后再停止摇动，防止电机绕组反充损坏摇表。
- 放电！ 用放电棒对U相绕组与外壳之间进行放电。
- 重复以上步骤,分别测量 V相 和 W相 对地的绝缘电阻。
B. 测量绕组相间绝缘 (U-V, V-W, W-U)
-
接线：
- 将摇表的 L (线路) 端子连接到 电机U相绕组的接线端。
- 将摇表的 E (接地) 端子连接到 电机V相绕组的接线端。
- G (屏蔽) 端子在此项测量中也悬空。
-
测量：
- 以120转/分钟的速度匀速摇动摇表。
- 待指针稳定后,读取 U、V相 之间的电阻值。
- 测量完毕,先断开L线，再停表。
- 放电！ 对U相和V相之间进行放电。
- 重复以上步骤,分别测量 V-W 和 W-U 之间的绝缘电阻。
图示说明：
- 对地测量： L接U，E接外壳。
- 相间测量： L接U，E接V。
第四部分：结果判断与故障分析
视频要点： 读数出来了，怎么判断电机好坏？
-
合格标准（经验法则）：
- 对于 低压电机（380V），绝缘电阻应 大于 0.5 MΩ 为合格，但通常要求越高越好，一般经验值应 大于 1 MΩ。
- 对于 高压电机，标准更严格，通常要求每千伏电压不低于 1 MΩ（即 1 MΩ/kV），并且还要结合吸收比等更专业的指标进行判断。
- 关键： 不仅要看绝对值，还要与电机上次测量的值或同类电机的值进行比较，如果下降明显（如下降50%以上），即使大于0.5MΩ，也应引起警惕。
-
常见故障现象及原因分析：
| 测量结果 | 可能原因 | 故障分析 |
|---|---|---|
| 绝缘电阻为 0 (短路) | 绕组对地或相间有严重击穿。 接线盒内有导电异物或水汽凝结。 |
严重故障！ 电机绕组已烧毁或存在金属性短路，通常无法修复，需要重绕线圈。 |
| 绝缘电阻很低 (接近0但大于0) | 电机绕组受潮，绝缘性能下降。 绕组绝缘层有局部损伤、碳化。 电机表面或接线端子不清洁，有油污、灰尘。 |
常见故障！ 可以尝试进行干燥处理（如烘箱、红外灯烘烤）或清洁处理后再测量，如果无效，说明绝缘已老化损坏。 |
| 绝缘电阻不稳定，指针晃动 | 电机绕组存在间歇性击穿点。 接线不良或有虚接。 |
电机存在隐患，可能在运行中突然发生短路，需要仔细检查绕组。 |
| 绝缘电阻非常高 (>100 MΩ) | 绝缘状况良好。 对于新电机或经过烘干处理的电机，读数会非常高。 |
正常现象！ 绝缘性能优良。 |
第五部分：常见问题与进阶技巧
视频要点：
-
问题： 为什么摇表测完后要放电？
- 解答： 电机绕组相当于一个电容器，在摇表高压作用下充上了电，如果不先放电就接触接线端子，会遭受电击，非常危险！瞬间的大电流放电也可能损坏摇表。
-
技巧： 如何判断电机是否受潮？
- 吸收比法： 对于容量较大的电机（如高压电机），可以测量60秒时的绝缘电阻（R60）和15秒时的绝缘电阻（R15），然后计算吸收比 K = R60 / R15。
- 判断： K > 1.3，通常认为绝缘是干燥的；K < 1.3，则可能受潮或绝缘不良。
-
技巧： G端子（屏蔽）的用法？
- 当测量绕组对地绝缘时,如果电机表面（如端盖、接线盒）不干净或潮湿，电流可能会从表面泄漏到地，导致测量结果偏低（虚假的低值）。
- 接法： 将G端子连接到电机的 保护环 或 干净的绝缘表面上，可以屏蔽掉表面泄漏电流，使测量结果更真实、准确。
视频教程推荐
虽然我无法直接播放视频,但您可以在以下平台搜索关键词，找到大量优秀的中文视频教程：
搜索关键词：
摇表使用教程兆欧表测量电机绝缘电机绝缘电阻测量方法摇表维修电机
推荐平台：
- Bilibili (B站): 搜索“电工”、“维修”等关键词，有很多专业且详细的UP主分享教程，电工小张”、“老师我来了”等。
- 抖音/快手: 短视频形式，直观易懂，适合快速入门。
- YouTube: 搜索 "Megger motor testing" 或 "Insulation resistance test"，可以找到更多国际标准的教学视频。
建议： 找一个有实际操作演示的视频，边看边学，效果最好，注意观察视频中老师如何接线、如何摇表、如何读数和放电。
希望这份详细的图文指南能帮助您更好地理解和掌握摇表维修电动机的技能！安全操作，祝您学习顺利！
