第一部分：故障现象判断
在动手之前，首先要确认问题确实出在灯板上，海尔 L42F6 电视屏幕不亮,可能有以下几种情况：
（图片来源网络，侵删）
-
无光、无图、无声（三无）：
- 可能性： 主板或电源板故障的可能性远大于灯板,灯板故障通常不会导致电视完全没电。
- 判断方法： 仔细听电视开机时是否有“滴”的一声（开机音），或者电源指示灯是否亮起，如果任何反应都没有，99%是电源板或主板问题。
-
有图像，但屏幕非常暗，需要用手电筒贴近屏幕才能看到画面：
- 可能性： 这是灯板故障最典型的特征。 电视的逻辑部分（主板）正常工作，能处理信号并驱动显示，但背光部分没有点亮,导致屏幕看起来是黑的。
-
屏幕局部区域有光斑、竖线或暗带：
- 可能性： 这通常是背光条（灯条）本身的问题，而不是灯板，灯板可能工作正常，但某根灯条上的LED灯珠损坏,导致对应区域不亮。
-
开机后屏幕闪烁，几秒后黑屏，但电视声音正常：
（图片来源网络，侵删）- 可能性： 这很可能是灯板或背光条的故障，灯板输出的电流不稳定，或者背光条存在短路,导致保护电路启动。
如果您的电视是“有图像但屏幕很暗”,那么我们可以重点怀疑并维修灯板。
第二部分：维修准备工作
安全第一！ 电视内部含有高压电容,即使在断电后也可能储存有危险电量。
-
工具准备：
- 螺丝刀： 需要十字和一字螺丝刀,电视通常使用特殊规格的螺丝。
- 万用表： 必备工具，用于测量电压、电阻和通断。
- 电烙铁和焊锡丝： 用于更换元件和焊接。
- 吸锡器或吸锡线： 用于拆卸元件。
- 镊子、尖嘴钳。
- 绝缘手套和护目镜： 强烈建议佩戴。
- 工作台： 一个干净、宽敞、光线充足的地方。
-
备件准备：
（图片来源网络，侵删）- 通用灯板： 如果您对电路维修不熟悉，最简单的方法是直接购买一块同型号的通用灯板，您可以在淘宝、京东等电商平台搜索“海尔 L42F6 灯板”或“42寸 LED 背光板”,购买前务必确认接口和电压参数与原板一致。
- 常用电子元件： 如果您有一定维修经验，可以准备一些常见的易损件，如：保险丝、MOS管（场效应管）、输出电容、PWM控制器芯片等。
-
安全操作：
- 断电操作： 维修前务必拔掉电视电源线。
- 释放高压： 找到电源板上大体积的滤波电容（通常是圆柱形的），用万用表的电阻档或专用放电工具对其进行放电,防止被电击。
- 记录： 在拆卸前，用手机拍下各个排线的连接位置、螺丝的位置,以便后续安装。
第三部分：详细维修步骤
拆机并取出灯板

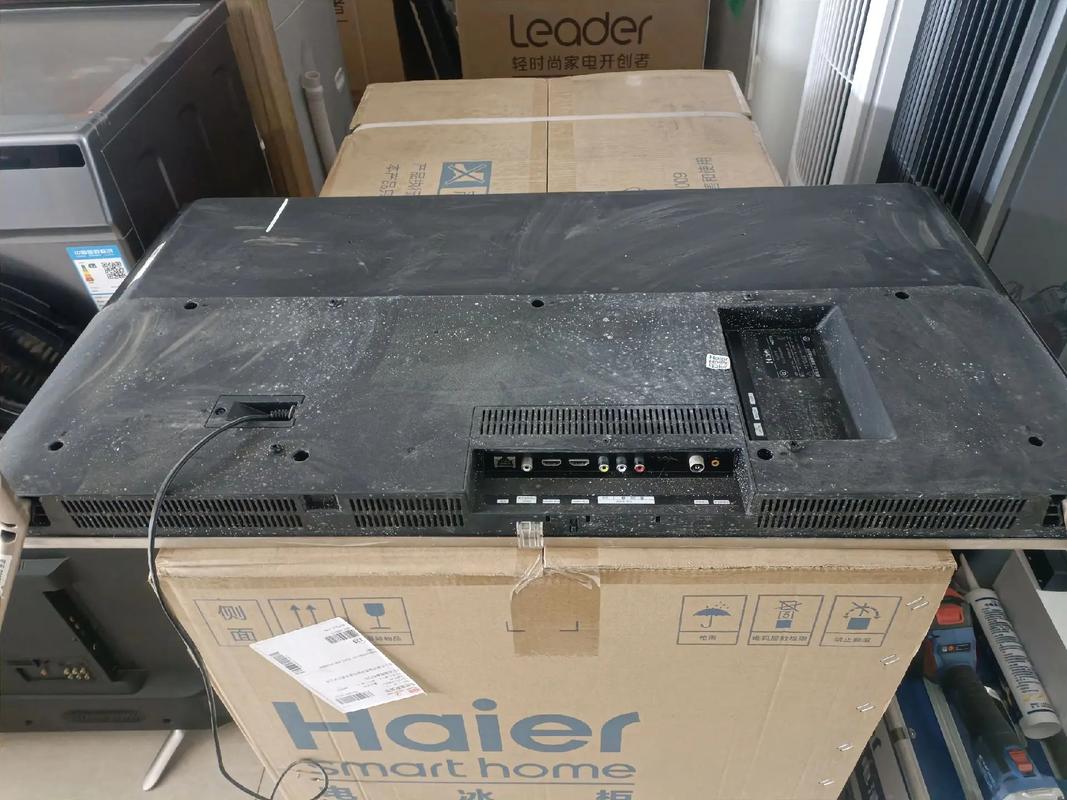

- 拆卸后盖： 将电视面朝下，垫上柔软的布或泡沫，拧下后壳的所有螺丝,小心地取下后盖。
- 断开排线： 找到连接主板、屏驱动板和灯板的排线，轻轻拔下它们（注意卡扣，不要硬拽）。

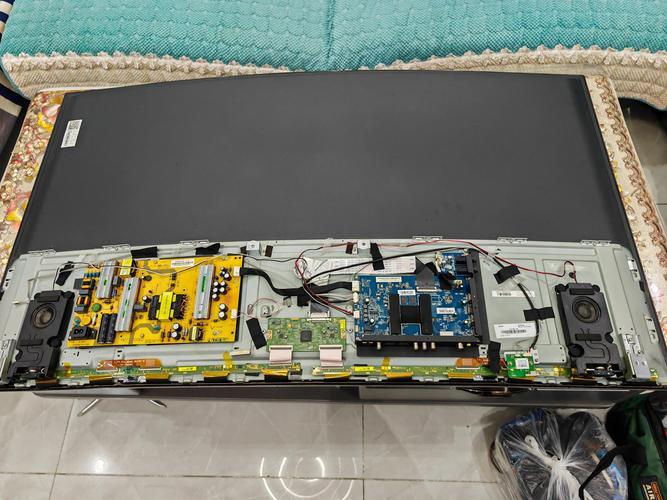

- 取出灯板： 灯板通常固定在屏幕的金属框架上，拧下固定螺丝，小心地将灯板从屏幕边缘取下，注意灯板上通常连接着几根长长的、扁平的灯条排线，这些排线非常脆弱,拆卸时要格外小心。
目视检查
在断开所有连接后,仔细检查灯板正反两面：
- 烧黑的元件： 寻找是否有元件（特别是MOS管、电容）表面有烧焦、发黑的痕迹。
- 炸裂的电容： 检查电容顶部是否有鼓包、漏液或“爆顶”现象。
- 虚焊点： 观察焊脚，特别是功率元件（如MOS管、变压器）的焊点,是否有裂纹或光泽不均匀的虚焊。
- 保险丝： 找到板子上标有 "F" 或 "FU" 的元件，通常是一个小玻璃管或黑色方块,检查它是否已经熔断。
通电测试（谨慎操作！）
这一步有一定风险,建议在灯板与屏幕完全分离的情况下进行。
- 准备电源： 找一个12V直流电源适配器（笔记本电脑电源即可），电压要与灯板标注的输入电压一致（通常是12V或24V）。
- 连接电源： 将电源适配器的正负极对应接到灯板输入电源端子的正负极上（注意 polarity，正负极不能接反！）。
- 观察测试： 接通电源，仔细观察灯板。
- 有无冒烟、异味： 这是最重要的，一旦出现,立即断电！
- 有无异常响声： 如“滋滋”声，说明有短路,立即断电。
- 测量输出电压： 用万用表测量灯板连接灯条的输出端子，看是否有正常的电压输出（通常是几十伏到一百多伏，具体看灯条数量和设计）。
针对性维修
根据目视检查和通电测试的结果,进行维修。
常见故障点及维修方法：
-
保险丝熔断：
- 原因： 后级电路存在严重短路,通常是MOS管被击穿。
- 维修： a. 更换保险丝： 直接更换一个同规格的保险丝。 b. 检查并更换MOS管： 用万用表的二极管档测量MOS管的三个引脚之间是否击穿短路，如果短路，将其拆下，更换同型号的MOS管。 c. 检查PWM控制器芯片： 如果MOS管和保险丝都换了，新保险丝依然熔断，可能是PWM芯片损坏,需要更换。
-
电容鼓包/漏液：
- 原因： 老化或质量问题导致容量下降或失效。
- 维修： 直接更换同型号、同规格的电容,注意正负极和耐压值。
-
灯条开路/短路：
- 原因： 灯条上的LED灯珠损坏或铜箔线路断裂。
- 维修：
- 分段测量： 用万用表的二极管档或电阻档，分段测量灯条两端的通断,找到开路或短路的段落。
- 更换灯条： 对于普通用户，更换整根灯条是最简单可靠的方法,可以在网上购买与屏幕尺寸匹配的通用灯条。
- 维修灯条（高级）： 如果只是个别LED灯珠损坏，可以将其拆下，用好的LED灯珠替换，如果铜箔断了,可以用细导线飞线连接。
-
虚焊：
- 原因： 生产工艺问题或受热导致焊点开裂。
- 维修： 用电烙铁对可疑的焊点（特别是大功率元件）进行重新加焊，确保焊点饱满、光亮。
第四部分：安装与测试
- 安装： 将维修好的灯板或新灯板按照拆卸时的相反步骤装回电视框架上,并拧好螺丝。
- 连接排线： 小心地将所有排线插回原来的位置，确保插到位,卡扣扣紧。
- 装回后盖： 盖上后壳,拧上所有螺丝。
- 最终测试： 接通电源，开机测试，观察屏幕是否正常亮起，图像显示是否正常,有无闪烁或暗区。
总结与建议
- 新手推荐： 如果您没有电子维修经验，最稳妥的办法是直接购买一块新的通用灯板进行替换，成本不高（通常在几十到一百多元），省时省力,且成功率高。
- 进阶玩家： 如果您有一定基础，可以尝试自己维修，维修的核心思路是“先电源，后负载”，即先确保输入电源正常，再检查输出负载（灯条）是否短路，最后排查驱动电路（PWM、MOS管等）。
- 寻求专业帮助： 如果您对以上步骤感到困难，或者维修后问题依旧，建议将电视送到专业的维修店,由专业人员处理。
希望这份详细的指南能帮助您成功修复您的海尔电视！祝您维修顺利！
