“变频”就是改变供电电源的频率，从而控制电机（或其他设备）转速的一种技术。

（图片来源网络，侵删）

您可以把它想象成一个汽车的油门踏板：

下面我们从几个方面来深入理解“变频”：

变频的基本原理：如何实现“变频”？

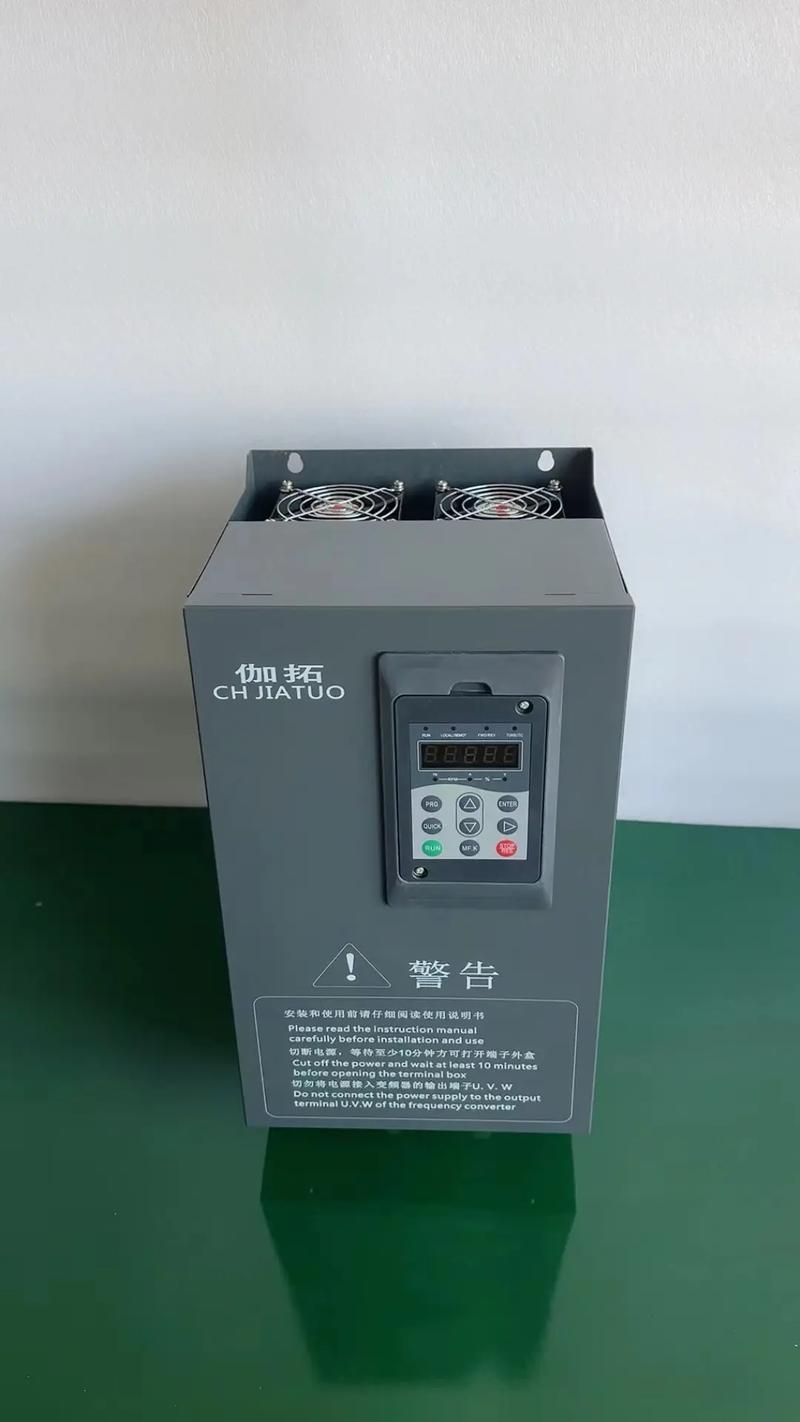

要改变频率，我们需要一个“翻译官”或“转换器”，它就是变频器,它的工作流程可以简化为三步：

整流
（图片来源网络，侵删）
- 输入：我们电网提供的交流电，通常是50Hz（或60Hz（在欧美等地区）,频率是固定的。
- 过程：变频器内部的整流模块将这个固定频率的交流电转换成直流电。
滤波

过程：直流电中会含有一些波动，滤波电容就像一个“水库”，把这些直流电储存起来，使其变得平滑、稳定。
逆变
- 过程：这是最关键的一步，变频器内部的逆变模块（通常是IGBT等功率半导体）通过高速的开关动作，将平滑的直流电“切割”成一系列脉冲宽度可调的模拟交流电。
- 输出：通过控制这些脉冲的宽度和顺序，我们就可以精确地“拼凑”出任意频率（如30Hz, 40Hz, 50Hz, 60Hz...）和任意电压的交流电,然后输出给电机。

核心公式： 电机的转速与电源的频率成正比。 n = 60f(1-s) / p

（图片来源网络，侵删）

从这个公式可以看出，在电机确定后（p和s基本恒定），频率f越高，转速n就越快,变频器就是通过改变f来直接控制n的。

这是“变频节能技术”的灵魂所在,节能主要体现在以下几个方面：

这是在风机、水泵类负载上最显著的节能效果。

不变频的场景（传统方式）：
- 需求： 比如车间只需要50%的风量，或者只需要60%的水流量。
- 传统做法： 电机仍然以全速（50Hz）运转，产生100%的风量/水流量，然后通过关小风门/阀门的开度来阻挡一部分气流/水流，以达到实际所需的50%流量。
- 能量浪费： 这就像你开着全速的风扇，却在前面挡住一半出风口，电机依然在拼命地消耗接近满载的电能，而大量的能量（约40%-70%）被阀门/挡板的阻力以热能的形式白白浪费掉了。
变频的场景：
- 需求： 同样需要50%的风量/水流量。
- 变频做法： 直接通过变频器将电机转速降低到额定转速的50%（约25Hz），根据风机/水泵的相似定律，流量与转速成正比，压力与转速的平方成正比，而功率与转速的立方成正比。
- 节能效果： 当转速降到50%时，理论上所需功率仅为 (0.5)³ = 0.125，即5%！相比于传统方式消耗的近100%功率,节能效果极其显著。

变频节能，本质上是用控制转速的精准方式，取代了控制阀门/挡板的粗放方式，从源头上减少了不必要的能量产生,从而避免了节流损失。

不变频（直接启动）： 电机启动时会产生5-8倍的额定电流，对电网造成巨大冲击，影响其他设备，同时也会产生巨大的机械冲击力，缩短电机和设备的寿命（如联轴器、轴承等）。
变频（软启动）： 变频器可以输出一个从0Hz开始逐渐升高的频率，让电机从0转速开始平滑、缓慢地启动，启动电流通常只有额定电流的2倍左右，这大大减小了对电网的冲击,也保护了机械设备。

不变频时，电机在轻载或空载运行时，功率因数会很低（可能只有0.3-0.5），这意味着电网需要提供更多的无功电流，增加了线路损耗，变频器内部有电容可以进行功率因数补偿，使电机的功率因数始终保持在较高水平（接近0.95）,减少了线路损耗。

在很多生产线上，需要根据不同工况调整速度，传送带需要调速，生产线需要同步，机床需要不同转速，变频器提供了精确的速度控制，不仅能满足工艺要求,有时还能通过优化工艺参数来间接节能。

变频技术几乎应用于所有需要调节速度的场合：

“变频”是变频节能技术的核心手段，它通过改变电源频率来精确控制电机转速，从根本上解决了传统控制方式中“大马拉小车”和“节流损失”两大顽疾,是实现工业自动化和节能减排的关键技术。
