- 工作原理：了解它为什么能工作，是维修和制作的基础。
- 制作指南：从零开始，一步步制作一个简单的超声波雾化器。
- 维修指南：分析常见故障并提供解决方案。
第一部分：超声波雾化器的工作原理
要理解制作和维修,必须先明白其核心原理。
（图片来源网络，侵删）
-
核心部件：压电陶瓷片
- 超声波雾化器的“心脏”是一个叫做压电陶瓷片的元件。
- 压电效应：当给这个特殊的陶瓷片施加一个高频交流电时，它会以相同的频率发生机械振动，这个过程叫做“逆压电效应”。
- 频率通常在 7MHz 左右，属于超声波范围，人耳听不到。
-

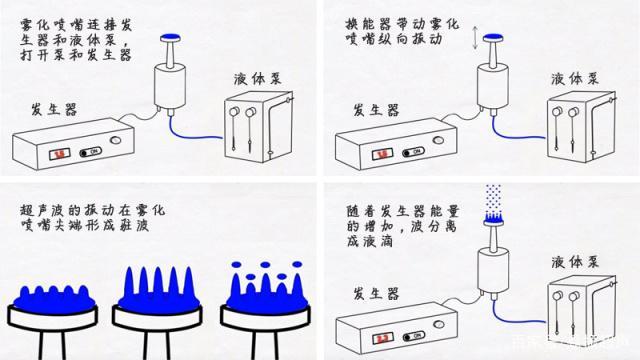

雾化过程
- 振动的压电陶瓷片（通常安装在换能器底座上）会剧烈地推动其表面的水。
- 这种高频振动将水面撕裂,形成非常微小的水滴（直径通常在1-5微米）。
- 这些微小的水滴被水面上的气流（通常由一个小风扇产生）带走，形成我们看到的“雾”。
-
关键结构
- 雾化片：通常由两部分组成。
- 压电陶瓷片：核心振动元件。
- 金属膜片：通常是不锈钢或黄铜，压电陶瓷片通过胶水粘合在上面，振动能量通过这个膜片传递给水。
- 换能器基座：通常是一个带有螺纹的塑料或金属件，用于固定雾化片，并形成储水腔。
- 风扇：提供气流的动力源，将雾吹出。
- 电路板：产生高频交流电的核心，通常是一个振荡电路（由三极管和变压器组成的反馈振荡电路）。
- 雾化片：通常由两部分组成。
第二部分：超声波雾化器制作指南
我们将制作一个最基础的版本,适合新手入门。
（图片来源网络，侵删）
所需材料与工具
材料清单：
- 雾化片总成：这是最关键的部件，可以直接在网上购买，通常已经包含了压电陶瓷片、金属膜片和换能器基座，选择20mm或40mm直径的即可。
- 12V直流风扇：尺寸要与你的雾化片和外壳匹配。
- 电路板：可以购买现成的超声波雾化模块，上面集成了振荡电路，非常方便，或者，如果你有电子基础，可以自己设计一个简单的LC振荡电路。
- 电源适配器：输出 DC 12V，电流根据雾化片和风扇的功率而定（通常0.5A-1A就足够了）。
- 外壳：可以是塑料杯、亚克力管、或3D打印的壳体。
- 导线：若干。
- 防水胶：如玻璃胶、热熔胶（注意耐温性）。
- 水：必须使用纯净水或蒸馏水！自来水中的矿物质和杂质会附着在雾化片上，导致结垢，影响雾化效果，甚至永久损坏雾化片。
工具清单：
- 电烙铁和焊锡
- 热熔胶枪
- 螺丝刀
- 剪线钳
- 万用表（可选，用于测试）
制作步骤
准备雾化片总成
- 将购买的雾化片总成拆开,你会看到中间的金属膜片（雾化面）和底部的基座。
- 在金属膜片上滴几滴纯净水,测试一下是否能正常雾化，如果雾化效果很好，说明雾化片是好的。
组装外壳

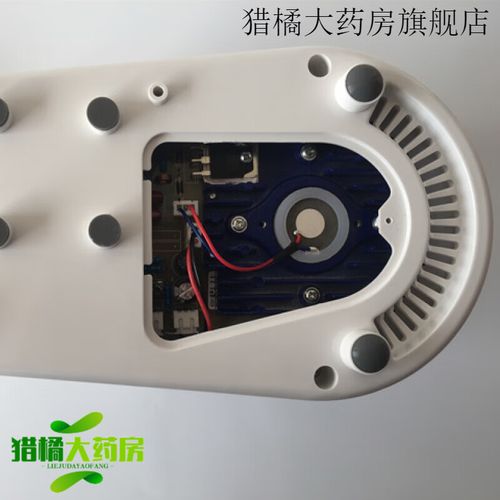

（图片来源网络，侵删）
- 选择一个合适的外壳,这里以一个塑料杯为例。
- 在杯盖的中心位置,开一个孔，用于安装风扇，确保风扇的出风口朝外。
- 在杯盖的另一个位置开一个孔,用于电源线穿出。
- 将风扇固定在风扇孔上,可以用热熔胶或螺丝固定。
安装雾化片
- 在塑料杯的底部（或者一个单独的底座上），安装雾化片的基座，基座应该有一个开口，能让水进入。
- 将雾化片（金属膜片朝上）拧紧或用胶水固定在基座上。
- 将安装好雾化片的基座固定在杯子的底部,确保基座的开口低于杯子的水位线。
连接电路
- 安全第一！ 在连接前，确保电源已断开。
- 方案A（推荐）：使用现成模块
- 将模块的正负极引出线连接到12V电源适配器的对应正负极。
- 将模块的雾化片驱动端（通常有两根线）连接到雾化片的两个电极上，注意正负极，接反通常不会损坏，但可能不工作。
- 将12V风扇的正负极连接到电源适配器的正负极上，可以并联在模块的电源输入端。
- 方案B：自己搭建电路（需要一定电子知识）
- 这是一个基础的振荡电路原理图,你可以根据这个原理去搜索更详细的资料。
- 核心元件：一个NPN型三极管（如S8050, 2N2222）、一个脉冲变压器（初级和次级匝数比约为1:3）、一个电阻和一个电容。
- 连接方式：变压器初级线圈与三极管集电极和发射极相连，次级线圈与基极和发射极相连，形成一个正反馈，从而产生高频振荡。
测试与密封
- 测试：盖上杯盖，连接电源，风扇应该开始转动，然后往杯子里加入纯净水，水位要没过雾化片的金属膜片，几秒钟后，你应该能看到雾从风扇吹出。
- 密封：如果一切正常，用热熔胶或玻璃胶将所有接缝处密封好，特别是电源线穿出的位置，防止漏水。
至此,一个基础的超声波雾化器就制作完成了！
第三部分：超声波雾化器维修指南
制作和维修是相通的,故障排查遵循“由简到繁”的原则。
常见故障及排查步骤
故障现象一：通电后完全没有反应（不雾化，风扇也不转）
- 检查电源：
- 电源适配器是否插好？插座是否有电？
- 用万用表测量电源适配器输出电压是否为12V DC，这是最常见的故障点。
- 检查线路连接：
- 检查所有接线是否牢固,有无松动、脱落或短路。
- 检查保险丝（如果有的话）是否熔断。
- 检查风扇：
- 如果风扇不转,可能是风扇本身损坏，可以尝试单独给风扇通12V电测试。
- 如果风扇转,但雾化片不工作，问题出在雾化片或其驱动电路上。
- 检查电路板/模块：
- 如果电路板上有元件烧焦、鼓包的痕迹，则模块可能已损坏，需要更换。
- 如果你有示波器,可以测量雾化片驱动端的输出端是否有高频信号（约1.7MHz方波），没有信号，说明电路板坏了。
故障现象二：风扇转，但不雾化
- 检查水位：
- 水位是否过低,没有完全覆盖雾化片？这是最常见的原因。
- 水位是否过高,浸湿了电路板？这可能导致短路或损坏。
- 检查水质：
是否使用了自来水？水垢会附着在雾化片表面，阻碍振动，尝试用白醋浸泡雾化片几分钟，然后用清水冲洗干净，看是否能恢复。
- 检查雾化片：
- 这是最可能的原因。 雾化片是消耗品，寿命有限（通常几百到上千小时）。
- 测试方法：将雾化片拆下，单独给它通电（注意安全，最好用夹子夹住电极，手不要碰），滴上纯净水，看是否还能雾化，如果完全没反应，说明雾化片已经“寿终正寝”。
- 检查损坏：观察金属膜片中心是否有破损、裂纹或脱落。
- 更换：直接购买一个新的雾化片总成进行更换。
故障现象三：雾量变小
- 检查水垢：这是最常见的原因，长时间使用后，水垢会堵塞雾化片的振动区域。
- 解决方法：将雾化片取下，用白醋或专用的除垢剂浸泡15-30分钟，然后用软毛刷轻轻刷洗，最后用清水冲净。
- 检查雾化片老化：即使没有损坏，雾化片的振动效率也会随时间下降，导致雾量减小，如果除垢后效果仍不佳，可能需要更换。
- 检查水位：水位不稳定也会影响雾量，确保水位稳定在合适的高度。
故障现象四：雾化片工作时过热
- 检查水位：水位过低是导致过热的主要原因，雾化片在无水或半干状态下工作，能量全部转化为热能，会迅速烧毁。
- 检查负载：如果水的粘度过大或杂质过多，也会增加雾化片的负载，导致工作电流增大，发热严重。
- 检查电路：驱动电路的输出电压或电流是否过高？这可能导致雾化片异常发热。
维修总结与注意事项
- 核心是“电”和“片”：90%的故障问题都出在电源、电路板和雾化片这三个部件上。
- 水质是关键：必须使用纯净水或蒸馏水，这是延长雾化片寿命、保证雾化效果的最重要的一环。
- 安全第一：维修时务必断开电源，雾化片工作时电压较高，不要用手触摸其电极部分。
- 预防胜于维修：定期清洗雾化片，避免干烧，可以有效延长整个设备的使用寿命。
希望这份详细的指南能帮助你成功制作和维修你的超声波雾化器！
