技术演进：从简单到智能，从安全到生态
支付终端芯片的发展历程可以大致分为以下几个阶段：
（图片来源网络，侵删）
早期阶段（非接触式普及前）：
- 技术特点： 主要基于简单的8位或16位微控制器，功能单一，仅负责处理按键、显示、与磁条卡/IC卡（接触式）的通信。
- 安全考量： 安全性较低，主要依赖外部设备（如POS机）或软件逻辑进行简单的加密,支付交易的安全性主要依赖银行系统和卡片本身。
非接触式支付兴起阶段（NFC/RFID技术引入）：
- 技术特点： 集成了射频收发器，支持13.56MHz的RFID/NFC通信协议（如ISO/IEC 14443），这使得“挥卡支付”（Tap-to-Pay）成为可能。
- 安全考量： 安全性要求显著提高，芯片开始内置硬件加密引擎，支持对称加密算法（如DES, 3DES, AES），能够处理动态数据认证,防止交易数据被截获和重放攻击。
智能化与多功能融合阶段（智能手机时代）：
- 技术特点： 支付终端不再是孤立的设备，而是开始与智能手机、平板电脑等移动设备深度融合，出现了手机外接读卡器、音频口支付、蓝牙支付终端等多种形态。
- 技术特点： 芯片平台性能更强，开始采用32位ARM Cortex-M系列处理器，具备更强的运算能力和更低的功耗，操作系统也从简单的RTOS（实时操作系统）演进到更复杂的嵌入式Linux或Android系统。
- 安全考量： 安全架构更加完善，引入了安全启动、安全元件 的概念，部分高端终端甚至内置了独立的安全芯片，用于存储密钥、处理敏感交易。
云化与开放生态阶段（当前与未来趋势）：
（图片来源网络，侵删）
- 技术特点： 支付终端不再是封闭的黑盒子，而是成为物联网的一个智能节点，芯片开始集成更强大的连接能力（如Wi-Fi, 蜂窝网络4G/5G, 以太网）和应用处理能力。
- 技术特点： 采用双芯片架构甚至片上系统 方案：
- 应用处理器： 运行Android等开放系统，负责运行商户管理APP、广告展示、会员管理、库存管理等增值业务。
- 安全芯片： 专注于处理所有与支付相关的敏感操作,与应用处理器通过安全的总线隔离通信。
- 安全考量： 安全边界更加清晰，支付功能被严格隔离在可信执行环境 或独立的安全芯片中。远程管理和安全更新成为标配,确保终端在整个生命周期内都能抵御最新的安全威胁。
核心功能与技术模块
现代支付终端芯片通常集成了以下关键技术和模块：
| 模块 | 功能描述 | 关键技术/标准 |
|---|---|---|
| 微控制器/处理器 | 终端的“大脑”，负责运行操作系统、应用程序、控制外设。 | ARM Cortex-M系列 (用于实时控制、低功耗) ARM Cortex-A系列 (用于高性能应用处理，如运行Android) |
| 安全芯片 | 支付的“保险箱”，负责密钥存储、加密/解密、安全启动、交易认证。 | EMVCo L1/L2认证 (支付卡行业安全标准) 硬件加密引擎 (支持AES, RSA, ECC, SHA等算法) 物理防篡改设计 (如金属屏蔽、传感器检测攻击) |
| 无线通信模块 | 实现与支付卡、手机、后台服务器的连接。 | NFC/RFID (支持Type A/B/F, 支付卡交互) 蓝牙 (与手机APP、扫码枪等外设连接) Wi-Fi / 蜂窝网络 (联网，数据传输) |
| 有线通信接口 | 实现与固定电话线、以太网、USB的连接。 | 以太网 MAC/PHY USB 2.0/3.0 控制器 调制解调器 (用于电话线拨号) |
| 存储器 | 存储程序代码、操作系统、应用数据、交易日志、密钥等。 | eMMC/ UFS (大容量主存，用于Android系统) PSRAM/ SRAM (高速缓存) Flash (固件存储) Secure EEPROM/FRAM (安全存储区，用于存储密钥) |
| 电源管理单元 | 管理整个芯片的功耗，延长电池寿命，满足不同场景的供电需求。 | 低功耗模式 多电压域管理 电池充电管理 |
| 外设接口 | 连接终端的物理部件，如屏幕、键盘、打印机、扫码头等。 | LCD/MIPI-DSI 控制器 GPIO/ADC (按键、传感器) SPI/I2C (连接各种外设模块) 音频编解码器 (用于语音播报) |
关键技术详解
安全技术：支付的生命线
- 硬件加密引擎： 在芯片内部实现硬件级的加密算法，比纯软件加密快几个数量级,且不易被软件漏洞攻击。
- 安全启动： 确保从芯片上电开始，每一阶段的代码（Bootloader, OS, Application）都是经过签名的、未被篡改的,这是整个系统安全的基础。
- 可信执行环境： 在主处理器中划分出一个与主操作系统隔离的“安全区域”（如ARM的TrustZone），支付相关的敏感应用和密钥可以在此环境中运行，即使主系统被攻破,支付功能依然安全。
- 安全元件： 一个独立的、防篡改的芯片，专门负责安全功能，在高端POS或智能POS中，它是一个物理上独立的芯片,提供最高级别的安全保障。
- 侧信道攻击防护： 防御通过分析芯片的功耗、电磁辐射、执行时间等物理信息来破解密钥的攻击方式。
连接技术：提升便利性与扩展性
- NFC技术： 是非接触式支付的基石，现代支付终端芯片不仅要支持与标准支付卡的NFC通信，还要支持P2P模式（用于设备间数据传输，如二维码扫码）和读卡器模式。
- 低功耗蓝牙： 优势在于低功耗和易于与智能手机配对,是手机外接读卡器和便携式终端的理想选择。
- Wi-Fi 6/6E： 提供高速、稳定的网络连接，满足高清广告播放、视频通话、云服务等高带宽需求。
- 5G： 为未来的移动支付终端提供超低延迟和超大连接能力，支持实时风控、远程运维等高级应用。
集成与性能技术：驱动终端形态创新

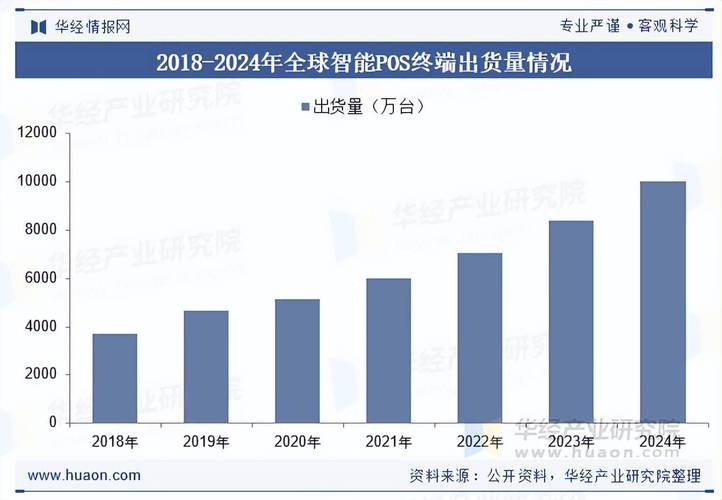

（图片来源网络，侵删）
- SoC (System on Chip) 设计： 将CPU、GPU、NFC控制器、内存控制器等多个模块集成到单一芯片上，这能显著降低功耗、减小体积、降低成本,是现代智能POS芯片的主流方向。
- AI/ML 加速器： 集成神经网络处理单元，用于在终端本地进行实时风控模型计算、人脸识别、语音交互等,提升智能化水平并保护用户隐私。
- 多操作系统支持： 高端芯片需要能够同时支持实时操作系统（用于支付等实时性要求高的任务）和Linux/Android（用于运行复杂的商户应用）。
未来发展趋势
- 全场景融合： 支付终端将不再局限于收银台，而是扩展到餐桌、货架、手持设备等任何需要支付的场景,芯片需要更强的适应性和更低的功耗。
- AI深度赋能： AI将用于实时欺诈检测、用户行为分析、个性化营销推荐等，使支付终端从“交易工具”升级为“智能商业助手”。
- 开放生态与标准化： 随着Android等开放系统在支付终端的普及，芯片和硬件平台将更加标准化，软件开发将更加便捷,推动应用生态的繁荣。
- 生物识别集成： 指纹、人脸识别等生物识别技术将更深入地集成到支付流程中，提供更便捷、更安全的认证方式,芯片需要集成相应的传感器接口和处理能力。
- 极致的连接性： Wi-Fi 7、5G等更高速率的通信技术将成为标配，支持超高清视频、AR/VR等未来应用场景。
- 更强的隐私保护： 随着数据隐私法规（如GDPR）的趋严，芯片将内置更强的数据脱敏、匿名化和本地计算能力，确保用户数据“可用不可见”。
主要参与者
-
国际巨头：
- NXP (恩智浦)： 全球支付和安全芯片市场的领导者，技术积累深厚，产品线齐全,广泛应用于各类POS终端。
- Infineon (英飞凌)： 在汽车和工业领域强势，其安全芯片同样以高安全性和可靠性著称,是高端POS和SE的重要供应商。
- STMicroelectronics (意法半导体)： 提供从微控制器到安全芯片的完整解决方案,在性价比市场有很强竞争力。
- Renesas (瑞萨电子)： 在工业和汽车电子领域有很强实力,其高性能MCU被用于智能POS。
- 高通： 凭借其在移动领域的优势，其骁龙移动平台被广泛用于高端智能POS,集成了强大的应用处理和连接能力。
-
国内厂商：
- 国民技术： 国内领先的IC设计公司，在安全芯片和金融终端领域有深厚布局,产品已通过EMVCo等国际认证。
- 芯海科技： 在高精度ADC和MCU领域有优势,其物联网芯片也逐步进入支付终端市场。
- 紫光国微： 旗下有国内领先的特种集成电路设计公司，其安全芯片产品在金融、政务等领域有广泛应用。
支付终端芯片的发展技术是一个典型的“安全驱动、连接引领、性能支撑”的领域，它已经从一个简单的功能芯片，演变为一个集成了高安全性、强连接性、高性能和AI能力的复杂系统级芯片，随着支付场景的不断泛化和商业形态的智能化，支付终端芯片将继续朝着更安全、更智能、更互联的方向演进,成为数字经济时代不可或缺的核心部件。
