在进行任何维修或安装之前，请务必确保安全！
（图片来源网络，侵删）
第一部分：安全须知
- 断电！断电！断电！ 这是最重要的，关闭电磁阀所在电路的电源开关，拔掉插头，并挂上“正在维修，请勿合闸”的警示牌。
- 断水！ 关闭与电磁阀相连的水源总阀门，排空管道内的余水,防止维修时喷水造成财产损失或人身伤害。
- 确认压力： 对于高压系统（如工业管路），在断水后,务必确认管道内压力已完全释放。
- 个人防护： 佩戴手套和护目镜，防止被水、铁锈或工具划伤。
第二部分：进水电磁阀的安装
新安装或更换电磁阀时,请遵循以下步骤：
准备工作
- 选择正确的电磁阀：
- 工作电压： 确认电磁阀的电压（如AC 220V, DC 24V）与您的控制系统（如PLC、定时器）匹配。
- 接口尺寸： 确认电磁阀的进水口和出水口螺纹尺寸（如G1/2", G3/4", DN15）与您的管道匹配。
- 工作压力： 确认电磁阀的额定压力范围满足您的水源压力。
- 介质温度： 确认电磁阀能承受水的温度。
- 流量要求： 根据设备需求选择合适的流量。
- 检查工具和配件：
- 活动扳手、生料带（或密封圈）、螺丝刀。
- 确保电磁阀本身完好无损，线圈无烧焦痕迹,阀体无裂纹。
- 检查管道：
- 确保安装位置的管道是干净的，没有焊渣、石块等杂物。
- 如果是新管道,确保管道已冲洗干净。
安装过程
-

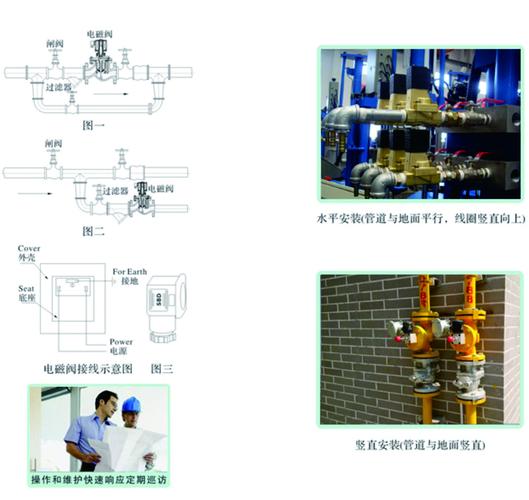

安装方向：
- 极其重要！ 大多数直动式电磁阀没有方向要求，但很多先导式电磁阀有，请仔细阅读产品说明书，查看阀体上是否有箭头标识（）,箭头指向代表水流方向。
- 错误的方向会导致阀门无法正常开启或关闭。
-
安装阀门：
- 在电磁阀的螺纹接口上，顺时针缠绕生料带（缠绕方向与拧紧方向一致），缠绕厚度为2-3圈，确保螺纹处密封。注意不要堵塞阀口。
- 将电磁阀拧入管道接口，用手拧紧后，再用活动扳手适度拧紧。不要过度用力,以免损坏阀体或螺纹。
-
连接电路（如有必要）：
（图片来源网络，侵删）- 如果电磁阀需要外部接线，请根据电压和接线图进行连接，通常是两根线，一根接火线，一根零线（或正负极）。
- 确保接线端子拧紧，接触良好,防止因接触不良产生电火花或过热。
- 建议使用接线端子或防水接头,确保安全。
-
测试：
- 缓慢打开水源总阀门，让水缓慢充满管道，同时仔细检查所有连接处（包括电磁阀本身和管道螺纹）是否有漏水现象，如有漏水，立即关闭水源,重新拧紧或加装密封材料。
- 确认无漏水后,接通电源。
- 启动控制系统，给电磁阀一个通电信号,检查阀门是否能正常开启进水。
- 断开信号，检查阀门是否能正常关闭,停止进水。
第三部分：进水电磁阀的维修
电磁阀的故障通常表现为完全不进水或一直进水（关不住）。
故障诊断
在拆解之前,先进行初步判断：
- 检查电源：
用万用表测量电磁阀线圈两端的电压是否正常，电压过低或无电压是常见问题，检查开关、保险丝、接线等。
（图片来源网络，侵删） - 检查“关不住”的故障：
- 先断电！ 如果断电后水能正常关断，说明是控制系统问题（如触点粘连）,而不是电磁阀本身。
- 如果断电后水依然流,说明是机械部分卡死或密封失效。
- 检查“打不开”的故障：
- 听通电时是否有“咔哒”的吸合声，如果没有声音,可能是线圈烧毁。
- 如果有吸合声但仍不进水，可能是阀芯被杂质卡住,或者密封面损坏。
常见故障及维修方法
故障现象一：通电后完全不进水
| 可能原因 | 检查与维修方法 |
|---|---|
| 电源问题 | - 检查电源是否接通，保险丝是否熔断，开关是否损坏。 - 检查接线是否松动、脱落或接错。 |
| 线圈烧毁 | - 断电后，用万用表电阻档测量线圈电阻，正常阻值通常在几十到几百欧姆之间（参考说明书），如果阻值无穷大（断路）或非常小（短路），说明线圈已烧毁。 - 维修： 更换新的线圈或整个电磁阀。 |
| 阀芯/阀座被杂质卡死 | - 断水、断电后，拆下电磁阀。 - 检查阀口是否有水垢、铁锈、沙石等杂物。 - 维修： 用小螺丝刀或镊子小心清除杂物，可以用白醋浸泡去除水垢，但注意不要腐蚀密封件，清除后用清水冲洗干净，重新装回。 |
| 先导孔堵塞（仅先导式） | - 先导式电磁阀依靠先导孔的通断来控制主阀开闭，如果先导孔堵塞，即使线圈通电，也无法形成压力差，阀门无法打开。 - 维修： 用细钢丝或压缩空气疏通先导孔。 |
| 工作压力过低 | - 对于先导式电磁阀，如果入口水压低于其“开启压力”，阀门将无法打开。 - 维修： 提高水源压力或更换适合低压的电磁阀。 |
故障现象二：断电后水一直流（关不住）
| 可能原因 | 检查与维修方法 |
|---|---|
| 机械部分卡死 | - 最常见的原因，阀芯和阀座之间有杂质，或者阀芯因水垢等原因变形，导致断电后弹簧无法将阀芯推回原位，无法密封。 - 维修： 拆开电磁阀，清洗阀芯和阀座，检查弹簧是否弹性良好，如有损坏，需更换。 |
| 密封面损坏 | - 长期使用或水质差，会导致阀芯或阀座的密封面（通常是橡胶或NBR材质）磨损、老化、破裂。 - 维修： 更换损坏的阀芯或阀座，如果阀体本身损坏，则需更换整个电磁阀。 |
| 弹簧断裂或失效 | - 弹簧是复位的关键，如果弹簧断裂或失去弹性，断电后无法将阀芯推回关闭位置。 - 维修： 更换同规格的弹簧。 |
| 控制系统故障 | - 如果电磁阀本身完好，但断电后仍通水，可能是控制其通断的继电器、接触器或PLC输出点发生粘连。 - 维修： 检查并更换有故障的控制元件。 |
拆卸与清洗（以常见直动式为例）
- 确保已断电、断水！
- 记录下电磁阀的安装方向。
- 拧下阀体与线圈连接的螺丝,小心地将线圈部分从阀体上分离。
- 小心取出内部的阀芯、弹簧等部件,注意不要丢失。
- 用小刷子和清水（或专用清洗液）彻底清洗阀体内部、阀芯和弹簧。
- 检查所有部件的磨损情况，如有损坏,进行更换。
- 按照相反的顺序重新组装，确保弹簧安装到位,阀芯活动自如。
- 重新安装到管道上,并按照安装步骤进行测试。
- 安装的关键： 方向正确、密封良好、电压匹配。
- 维修的关键： 先断电断水，再由简到繁诊断，大部分问题出在电源、杂质堵塞、密封件损坏这三方面。
- 何时更换： 当电磁阀的阀体开裂、线圈烧毁、内部关键部件（如阀芯、阀座）严重损坏且无法单独购买更换时,最经济高效的办法是直接更换一个新的电磁阀。
希望这份详细的指南能帮助您顺利完成进水电磁阀的维修与安装工作！
