核心原则：安全第一！
开关电源内部存在高压,即使在断电后，大容量的滤波电容（通常在450V左右）中仍然储存着致命的电荷。在接触任何元件之前，必须对电容进行放电！
（图片来源网络，侵删）
第一阶段：准备工作与安全防护
-
工具准备：
- 基本工具： 螺丝刀（梅花和一字，最好带磁性）、尖嘴钳、镊子。
- 测量工具： 数字万用表（必备，最好带电容和二极管测试功能）。
- 辅助工具： 隔离变压器（强烈推荐，它能将市电与维修电路隔离，防止因热地导致仪器短路或触电，是专业维修的标配）、电烙铁、吸锡器、松香、焊锡。
- 配件： 保险丝（同规格）、同型号的开关管、PWM控制器芯片等易损件（备件）。
-
安全防护：
- 断电并放电： 拔下电源线，等待几分钟，用万用表的电压档（DC 1000V）或带绝缘手柄的螺丝刀，小心地并接在主滤波电容（通常是体积最大的那个圆柱形电容）的两端，进行放电。操作时务必使用绝缘工具，单手操作，避免同时触碰两个端子。
- 使用隔离变压器： 将显示器电源线插入隔离变压器的初级，再将隔离变压器的次级连接到市电，这样，电源板的“热地”（初级地）和“冷地”（次级地）就与市电地线分离了，维修时更安全。
- 保持专注： 维修时不要分心，避免身体接触接地的金属部分。
第二阶段：直观检查与初步测量
-
外观检查：
- 保险丝： 打开电源外壳，首先找到输入端的保险丝，用万用表电阻档（蜂鸣档）测量其是否导通，如果保险丝熔断，说明电路存在严重短路故障，切勿直接更换新保险丝通电！
- 元器件： 仔细观察电路板，寻找是否有明显烧焦、发黑、鼓包、裂痕的元件，特别是：
- 开关管： 通常有三个引脚（TO-220或TO-247封装），检查其是否有炸裂、烧毁的痕迹。
- 整流桥： 四个引脚的方块元件，检查是否烧坏。
- 电容： 检查是否有电解液漏出、顶部鼓起。
- 电阻： 检查是否有烧焦变黑的痕迹。
- 虚焊/脱焊： 轻轻摇动元件，看是否有引脚虚焊，特别是大电流元件的焊点。
-
初步测量（断电状态下）：
（图片来源网络，侵删）- 测量输入端阻值： 如果保险丝已熔断，用万用表电阻档（R*1档或二极管档）测量电源输入端（插头或保险丝座两端）的电阻值。
- 正常情况： 应该有一定阻值（通常在几十到几百欧姆），并且表笔正反接阻值差异不大，这表示整流桥和滤波电容没有短路。
- 阻值为零或很小： 说明存在严重短路，重点排查整流桥、滤波电容、以及开关管是否击穿。
- 测量输入端阻值： 如果保险丝已熔断，用万用表电阻档（R*1档或二极管档）测量电源输入端（插头或保险丝座两端）的电阻值。
第三阶段：故障定位与排查
这是维修的核心环节,需要结合“断电测量”和“通电测试”两种方法。
A. 保险丝熔断的故障排查
这种情况表明电路存在硬性短路，重点排查以下部分：
-
检查开关管：
- 用万用表二极管档或电阻档测量开关管三个引脚之间的电阻。
- 对于N沟道MOSFET（最常见的类型）： 栅极和源极、栅极和漏极之间应该是一个二极管的特性，源极和漏极之间在正向测量时应有高阻值，反向测量时应有二极管特性，如果任意两脚之间电阻都接近0，说明开关管已击穿短路。
- 开关管击穿原因： 除了自身质量问题，通常是驱动电路故障或尖峰吸收电路故障导致其过压或过流而烧毁。
-
检查整流桥：

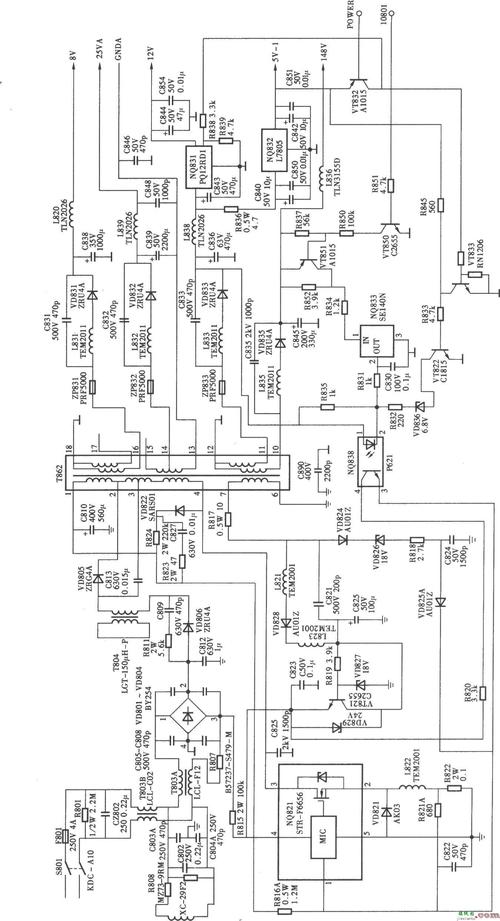

（图片来源网络，侵删）用二极管档测量其四个引脚,正反向测量应有二极管特性，如果任意两个引脚正反向都导通，说明整流桥已击穿。
-
检查PFC（功率因数校正）电路（如果电源板有）：
一些较新的显示器电源板有PFC电路,其开关管也容易击穿，检查方法与主开关管相同。
-
检查滤波电容：
用万用表电容档测量其容量是否在标称值范围内,并检查是否漏电严重，用电阻档测量时，充电过程应能明显看到阻值由小变大。
修复短路点后，再更换新的同规格保险丝，才能进行下一步通电测试。
B. 保险丝完好，但无输出电压的故障排查
这种情况说明前级电路基本正常，但后级或控制电路有故障。
-
检查副电源（待机电源）：
- 很多显示器电源板有一个副电源,用于在待机时为CPU供电，如果副电源不工作，主电源可能无法启动。
- 测量副电源的输出端（通常是5VSB或3.3VSB）是否有电压。
-
检查主电源启动电路：
- 主电源需要一个启动电压来给PWM控制器芯片（如UC384X系列、OB22XX系列等）供电，使其开始工作。
- 找到PWM芯片,查阅其 datasheet，找到VCC（或VDD）引脚，测量这个引脚在通电瞬间是否有电压（通常在10-20V左右），如果没有，可能是启动电阻开路或VCC供电电路的元件损坏。
-
检查反馈电路：
- 反馈电路负责将输出电压的变化反馈给PWM芯片,以调节开关管的占空比，稳定输出电压，这是最常见的故障点之一。
- 光耦： 检查光耦是否工作，可以测量光耦的初级（1、2脚）和次级（3、4脚）的电阻，初级应有正向电阻，次级应有高阻值，也可以用模拟万用表R*1档，给初级供电，观察次级电阻是否从无穷大变为较小阻值。
- 精密稳压源： 检查光耦初级侧的精密稳压源（如TL431、KA431等），测量其Reference（R）、Cathode（K）、Anode（A）三个引脚的电压是否符合其工作逻辑（通常R脚电压为2.5V左右，K脚受光耦控制）。
-
检查保护电路：
- 过压、过流、过温保护电路被触发，也会导致电源无输出。
- 可以尝试解除保护法：暂时断开保护电路的输出端（断开送到PWM芯片保护检测脚的线路），然后通电测试，如果电源恢复正常，说明是保护电路本身或其检测的支路出了问题。注意：此方法有一定风险，操作要快，一旦有输出立即断电，以免扩大故障。
第四阶段：通电测试与验证
警告：通电测试是风险最高的步骤，务必在隔离变压器上进行，并做好随时断电的准备！
-
连接假负载：
- 为了安全测试电源是否正常工作,不要直接连接到显示器主板。
- 制作一个假负载：用一个大功率水泥电阻或汽车灯泡，其阻值应能消耗电源额定功率的1/3到1/2。
- 计算方法：
R = V² / P，测试12V输出，用50W灯泡，R = 12² / 50 = 2.88Ω，找一个接近此阻值的灯泡或电阻即可。 - 将假负载连接到电源的主输出端（通常是12V或24V）。
-
通电观察：
- 接通电源,瞬间观察是否有火花、冒烟、异常气味。
- 用万用表直流电压档测量输出端电压是否稳定在标称值。
- 用手背（不要用手指！）轻轻触摸开关管、变压器、大功率电阻等元件，检查是否异常发烫。
-
测量关键点波形（可选，进阶）：
- 如果有示波器,可以测量开关管漏极的波形和PWM芯片输出的波形，可以更精确地判断电路是否在正常振荡工作。
第五阶段：修复与验证
-
更换损坏元件：
- 找到故障元件后,用同型号或参数完全兼容的元件进行更换。
- 焊接技巧： 拆除旧元件时，要清理干净焊盘，焊接新元件时，焊点要光滑、牢固，避免虚焊，更换开关管后，最好在散热片上涂抹导热硅脂。
-
最终验证：
- 更换所有损坏的元件后,再次进行假负载测试，确保输出电压稳定，各元件温升正常。
- 测试通过后,将电源板装回显示器，连接好所有排线，进行整机测试，确认显示器能正常开机显示。
维修流程图
graph TD
A[开始维修] --> B{安全准备<br>断电放电<br>使用隔离变压器};
B --> C[直观检查<br>保险丝?];
C -- 熔断 --> D[排查短路故障<br>开关管/整流桥/PFC];
D --> E[修复短路点<br>更换保险丝];
C -- 完好 --> F[排查无输出故障<br>副电源/启动电路/反馈电路/保护电路];
E --> G{通电测试<br>(接假负载)};
F --> G;
G -- 有电压/正常 --> H[更换损坏元件];
G -- 无电压/异常 --> F;
H --> I[再次通电测试<br>验证输出稳定];
I --> J[装机测试<br>整机功能正常];
J --> K[维修完成];
维修开关电源需要耐心和逻辑思维,遵循“先断电后通电，先静态后动态，先电源后负载”的原则，就能大大提高维修成功率，祝你成功！
