维修这类电视,思路和传统电视有所不同，需要抓住“单12V供电”这个核心特点。
（图片来源网络，侵删）
第一部分：维修前的准备与安全
在开始任何维修之前,请务必遵守以下安全准则：
- 断开电源！ 这是最重要的一步，拔掉12V电源适配器或断开车辆的电源连接。
- 释放静电！ 人体静电可能损坏电视内部的精密电子元件（特别是主板和驱动板上的芯片），维修前请触摸金属物体释放静电，或佩戴防静电手环。
- 准备工具：
- 万用表（必备，用于测量电压、电阻、通断）
- 螺丝刀套装（十字、一字、六角星等）
- 电烙铁和焊锡（用于拆卸和焊接元件）
- 热风枪（用于拆BGA芯片，如需要）
- 塑料撬棒（避免划伤屏幕和外壳）
- 替换零件（如果可能，提前准备好同型号的主板、电源板、屏幕等）
第二部分：了解单12V电视的基本结构
要修好它,首先要了解它的工作原理，单12V电视的内部结构通常比传统电视简单，主要分为以下几个部分：
-

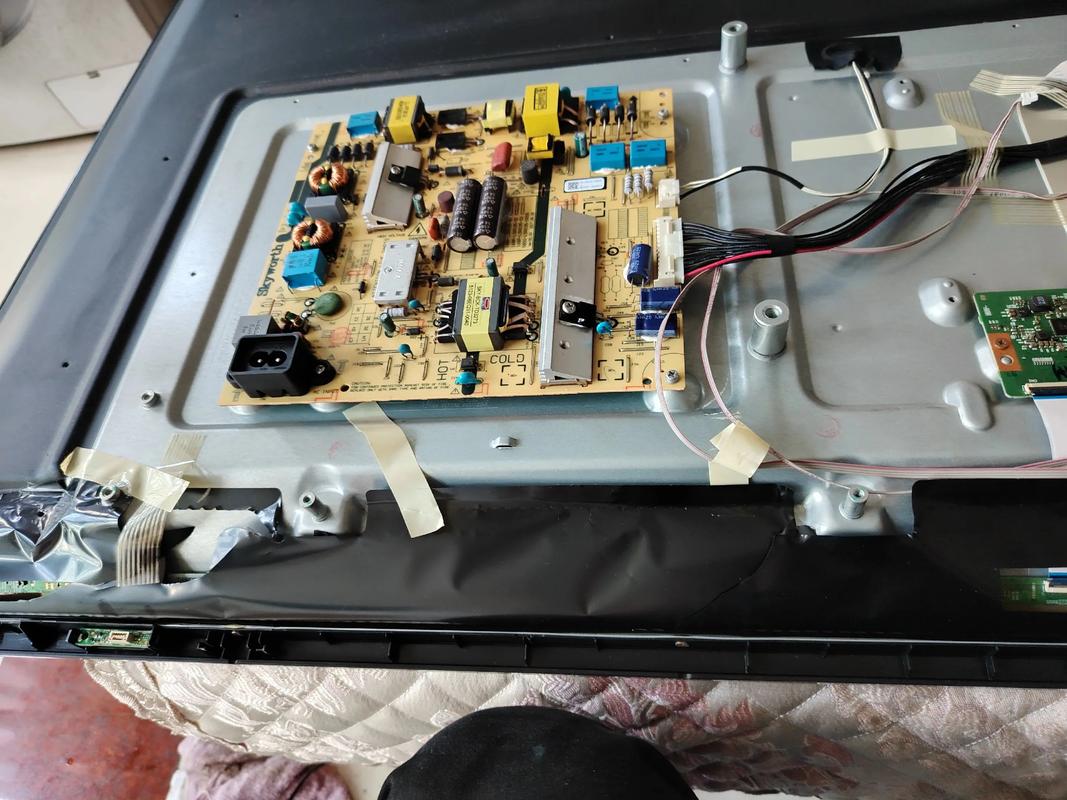

电源输入/保护板:
- 作用： 这不是传统意义上的“电源板”，它不进行电压变换（AC转DC或高压DC转低压DC），它主要负责输入保护和电源分配。
- 常见功能：
- 反接保护： 防止12V电源正负极接反，通常是一个二极管或MOS管。
- 过流/过压保护： 在电流或电压异常时切断或限制输出，保护后续电路。
- 电源分配： 将12V电压分配给主板和其他需要12V供电的模块（如背光驱动）。
- 常见故障： 二极管击穿、保险丝熔断、MOS管损坏、滤波电容鼓包/失效。
-

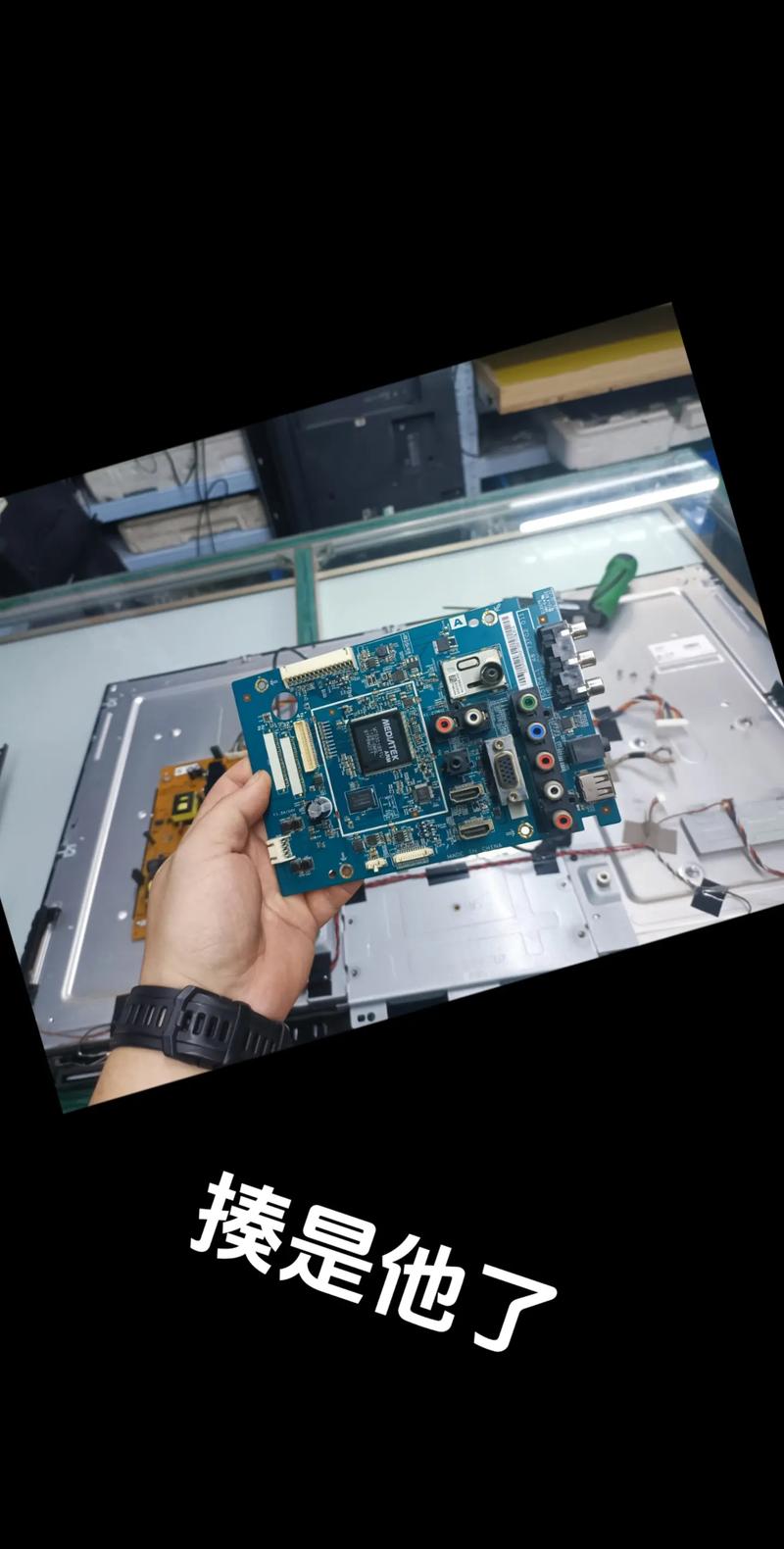

主板:
（图片来源网络，侵删）- 作用： 电视的“大脑”，负责接收信号（如HDMI、AV、VGA）、解码音视频信号、处理图像数据，并输出控制信号。
- 供电： 直接从电源输入板获取12V电压，通过板载的DC-DC降压电路（如LM2596, MP2307DN等芯片及其外围电路）转换为3.3V、5V等电压，供给CPU、内存、解码芯片等使用。
- 常见故障： DC-DC电路损坏（导致主板无供电或供电不稳）、CPU或解压芯片虚焊/损坏、接口松动或损坏。
-
驱动板/TCON板:
- 作用： 图像信号的“翻译官”，接收主板送来的LVDS或RGB并行信号，并将其转换成驱动液晶屏像素点的时序信号。
- 供电： 同样从主板或电源板获取12V或5V，通过板载DC-DC电路转换成所需的电压（如3.3V, 2.5V, 1.2V等）。
- 常见故障： DC-DC电路损坏、LVDS接口虚焊或排线损坏、TCON芯片本身损坏。
-
背光驱动板/LED灯条:
- 作用： 点亮屏幕的“手电筒”，将12V电压转换成恒流源，驱动屏幕背后的LED灯珠发光。
- 结构： 在很多小尺寸电视中，背光驱动电路直接集成在主板或驱动板上，只有在大尺寸或设计中分离的电视上，才会有独立的背光板。
- 常见故障：
- 集成在主板上： 驱动MOS管、电感、恒流IC损坏。
- 独立背光板： 驱动IC损坏、MOS管击穿、输出电感/电容损坏。
- LED灯条： 灯珠损坏（形成断路）、灯条短路，这是非常常见的故障。
-
液晶屏:
- 作用： 显示图像，本身是被动发光的，需要背光板提供光源。
- 常见故障： 屏幕破碎、显示竖线/横线/色块（通常是屏损坏）、漏液。
第三部分：故障诊断与维修流程（核心部分）
遵循“由简到繁、由外到内、由电源到信号”的原则。
初步观察与询问
- 询问用户： 电视是在什么情况下出现故障的？（被撞击过、进水、突然黑屏、长时间使用后出现问题？）
- 观察外观： 检查外壳是否有破损、挤压痕迹，屏幕是否有裂痕、漏液。
- 闻气味： 闻一下电视内部是否有烧焦的气味，这可以帮助快速定位短路或烧毁的元件。
电源检查（最关键的第一步）
-
测量输入电压：
- 将万用表调到直流20V档。
- 在电视的12V电源输入端子或插座上测量。
- 正常情况： 应该有稳定的12V左右电压（车辆电瓶电压可能在11V-14.8V之间波动，这是正常的）。
- 无电压： 检查你的电源适配器或车辆保险丝、点烟器插座，如果外部电源正常，则可能是输入线或保险丝问题。
- 电压严重偏低或为0： 可能是电源输入板上的保护电路启动了，或者存在严重短路。
-
检查电源输入板/保护电路：
- 如果外部12V正常,但电视内部无电压，问题很可能出在电源输入板上。
- 断开电源！ 用万用表的二极管档或电阻档测量输入端的保险丝是否通断，不通则已损坏，需更换同规格的保险丝。
- 检查反接保护二极管或MOS管是否击穿短路,击穿后会导致保险丝熔断。
-
检查主板上的12V供电：
- 如果电源输入板有输出12V,但主板没有供电，检查连接主板的电源线是否脱落或断裂。
- 如果主板有12V输入,但后续电路不工作，问题很可能出在主板的DC-DC降压电路上。
根据故障现象进行针对性排查
现象1：完全不开机，指示灯不亮
- 原因： 电源问题（见步骤二）。
- 排查：
- 确认输入12V是否正常。
- 检查电源输入板上的保险丝、反接保护二极管。
- 检查主板供电接口是否牢固。
- 测量主板上的DC-DC电路是否有输出（如3.3V, 5V），如果12V输入正常但无输出，则DC-DC电路损坏，需更换或维修该部分电路。
现象2：指示灯亮，但屏幕黑屏（背光不亮）
- 原因： 背光系统故障（背光驱动或LED灯条）。
- 排查：
- 在暗处观察屏幕： 仔细看屏幕，如果能看到非常暗的图像，说明主板和驱动板工作正常，问题100%是背光不亮。
- 测量背光供电： 找到背光驱动电路的供电端（可能是主板上的一个插座，或独立的背光板），测量是否有12V输入，如果没有，检查主板上的供电控制电路。
- 测量背光使能/开关信号： 有些电视的背光需要主板提供一个高/低电平的开关信号（EN/ON/OFF）才能点亮，用万用表测量这个信号线，在开机时是否有电平变化。
- 短路法测试（需谨慎）： 如果确认背光供电和使能信号都正常，可以尝试瞬间短路背光驱动输出端的+和-端（用镊子或导线快速碰一下，时间要短，防止大电流烧毁驱动IC），如果灯条亮了，说明是背光驱动电路的问题（如恒流IC损坏、MOS管虚焊），如果灯条不亮，则很可能是LED灯条损坏。
- 隔离测试背光条： 将背光条从驱动电路上断开，单独接上12V电源（如果灯条是12V直接供电）或通过限流电阻接上，看灯条是否全部点亮，如果只有部分亮或完全不亮，说明灯条损坏，对于小灯条，可以找到损坏的灯珠（通常一个灯珠损坏会导致一串不亮），将其并联或更换。
现象3：屏幕亮，但无图像或图像异常
- 原因： 信号处理或屏驱动问题。
- 排查：
- 检查信号源： 换个HDMI线、换个接口、换个播放设备，排除信号源问题。
- 检查主板： 如果屏幕亮，说明背光正常，此时听一下是否有声音，如果有声音无图像，通常是主板到驱动板的LVDS/RGB排线松动或损坏，或者驱动板（TCON板）损坏，如果没有声音，则可能是主板上的解压芯片或CPU有问题。
- 检查排线： 关机后，重新插拔连接主板和驱动板、驱动板和屏幕的扁平排线，确保插牢。
- 屏幕测试法： 如果有同型号的好屏幕，可以替换测试，判断是屏的问题还是主板/驱动板的问题。
现象4：图像出现竖线、横线、色块、花屏
- 原因： 屏幕损坏或驱动板/排线问题。
- 排查：
- 可能性最高是液晶屏损坏。 这种物理损伤通常无法修复。
- 驱动板（TCON板）损坏。
- 连接驱动板和屏幕的排线接触不良或损坏，可以尝试重新插拔或更换排线。
第四部分：常见故障与解决方案速查表
| 故障现象 | 最可能原因 | 检查与解决方案 |
|---|---|---|
| 完全不开机，指示灯不亮 | 外部12V电源问题 电源输入板保险丝熔断 主板DC-DC电路损坏 |
检查适配器/车辆保险丝 更换同规格保险丝 查找并更换损坏的DC-DC芯片或外围元件 |
| 指示灯亮，屏幕黑屏 | 背光驱动电路故障 LED灯条损坏 背光使能信号异常 |
测量背光供电和使能信号 短路法测试或单独点亮灯条，确定损坏部分 检查主板上的控制信号电路 |
| 有声音，无图像 | LVDS/RGB排线松动 驱动板损坏 主板输出信号异常 |
重新插拔排线 更换驱动板 检查主板LVDS输出端电压和波形（需示波器） |
| 图像有竖线/横线/色块 | 液晶屏损坏 驱动板损坏 排线接触不良 |
基本无法修复，需换屏 更换驱动板 重新插拔或更换排线 |
| 自动开关机/图像闪烁 | 12V供电不稳定（车辆电瓶问题） 电源输入板滤波电容失效 主板或驱动板供电电路元件虚焊 |
使用稳定的12V电源适配器测试 更换电源输入板上的滤波电容 仔细检查并补焊可疑的虚焊点 |
第五部分：总结与建议
- 电源是根本： 单12V电视的维修，90%的问题与电源有关，无论是输入保护、DC-DC降压还是背光驱动。电源检查永远是第一步。
- 模块化思维： 这类电视的模块化程度较高，主板、驱动板、屏幕等都可以作为独立单元进行测试和更换，当你怀疑某个模块坏了，如果能找到同型号的替换件，是最高效的维修方式。
- 先外后内： 不要一上来就拆机，先检查外部连接、信号源、供电。
- 安全第一： 拆卸时注意排线和卡扣，避免损坏，焊接时注意静电防护和操作规范，避免造成二次损坏。
- 成本考量： 对于一些价值不高的电视，如果屏幕损坏，维修成本可能接近甚至超过购买一台新机的价格，建议直接更换整机。
希望这份详细的指南能帮助你成功维修你的单12V液晶电视！祝你维修顺利！
