第一部分：锂电池充电器核心原理
要理解充电器，首先要理解它要服务的对象——锂电池。
（图片来源网络，侵删）
锂电池的基本特性
- 标称电压：通常为 3.7V（磷酸铁锂为 3.2V）。
- 充满电压：通常为 4.2V（部分快充或高电压电芯为 4.35V 或 4.4V）。
- 放电截止电压：通常为 2.75V ~ 3.0V,低于此电压会对电池造成永久性损伤。
- 关键特性：不能过充！不能过放！不能过流！ 锂电池对充放电条件非常敏感，不当的充电会引发热失控，甚至起火爆炸,所有锂电池充电器都必须配备精密的充电管理电路。
充电方式：CC/CV 模式
锂电池的充电过程不是简单地用恒定电压充，而是采用“恒流-恒压”（Constant Current - Constant Voltage, 简称 CC/CV）两阶段充电法，这是目前最安全、最有效的充电方式。
-
第一阶段：恒流充电
- 过程：充电开始时，充电器以一个固定的电流（1A）向电池充电。
- 现象：此时电池的电压会从较低值迅速上升。
- 目的：用最快的速度将电量充至 80% 左右,这个阶段充电效率最高。
-
第二阶段：恒压充电
- 过程：当电池电压达到其充满电压（4.2V）时,充电器会保持这个电压恒定不变。
- 现象：由于电压不再上升，充电电流会根据电池的充电状态自然地、逐渐减小。
- 目的：在安全电压上限下，缓慢地、小电流地将剩余的 20% 电量充入，直到充电电流减小到一个非常小的值（通常为充电电流的 10% 左右，如 0.1A）,此时充电器判断电池已充满。

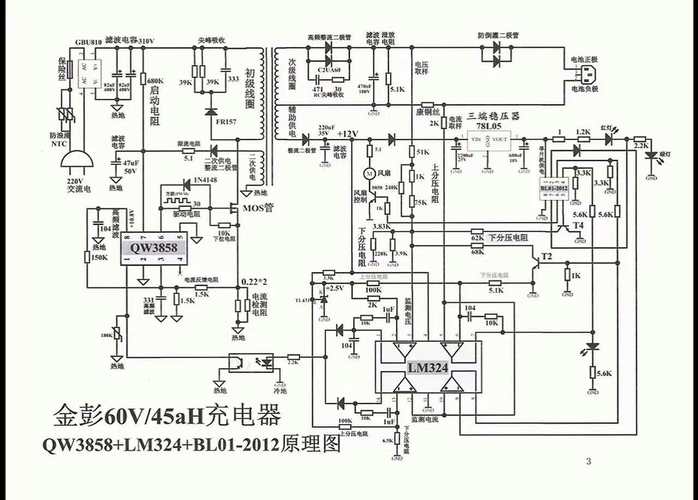

充电器电路的核心组成
一个典型的锂电池充电器主要由以下几个部分组成：

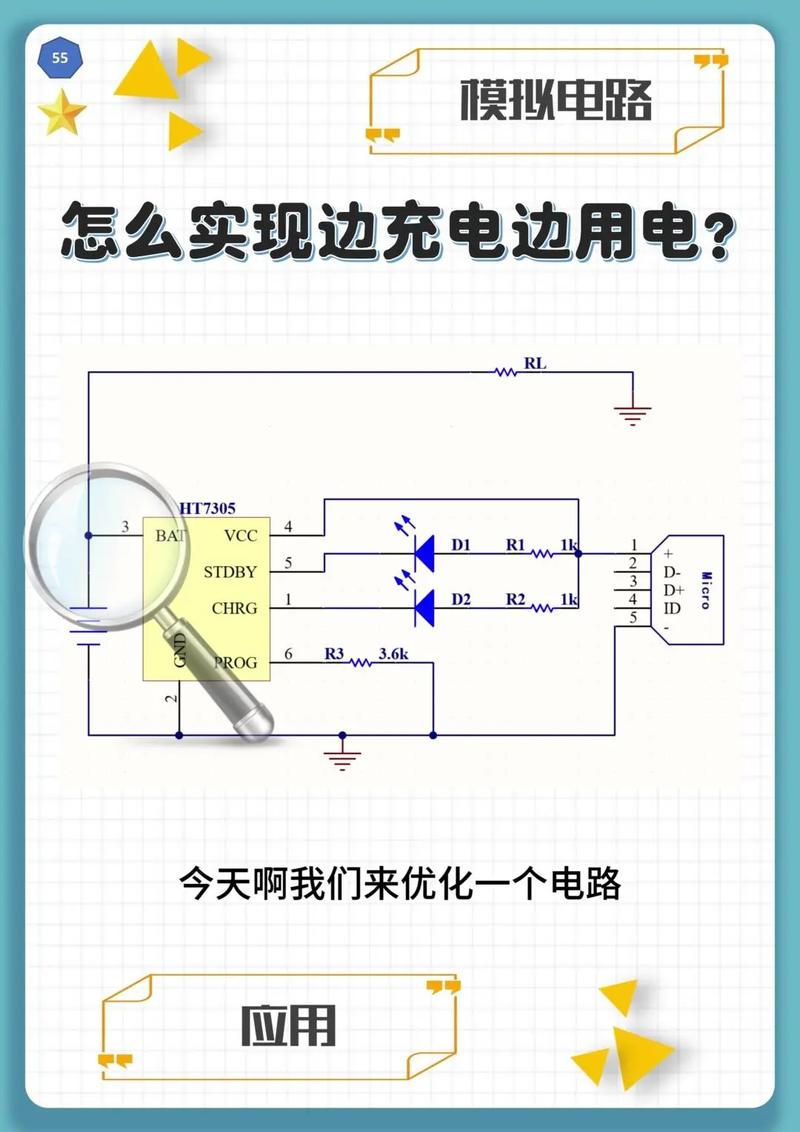

（图片来源网络，侵删）
-
输入整流滤波电路
- 作用：将市电（220V 交流）或 USB 口（5V 直流）的输入电压转换成稳定的直流电。
- 元件：对于市电输入，通常有保险丝、抗干扰电路（X电容、Y电容）、整流桥（将交流变脉动直流）、大容量电解电容（滤波，平滑电压）。
-
PWM 控制器 / 主控芯片
- 作用：这是充电器的“大脑”，它负责产生高频的开关脉冲信号，控制功率开关管的通断,从而实现电压和电流的变换。
- 功能：
- 检测输出电压和电流。
- 根据预设的 CC/CV 曲线进行调节。
- 实现各种保护功能（过压、过流、短路、过温）。
- 控制充电状态指示灯（如红灯常亮表示充电，绿灯表示充满）。
-
功率开关管与变压器
- 作用：这是能量转换的核心，PWM 控制器驱动开关管（如 MOSFET）高速地“开”和“关”，将输入的直流电切割成高频脉冲，然后通过变压器进行降压（或升压）,再经过次级输出。
- 原理：变压器初级和次级的线圈匝数比决定了输出电压的高低。
-
输出整流滤波电路

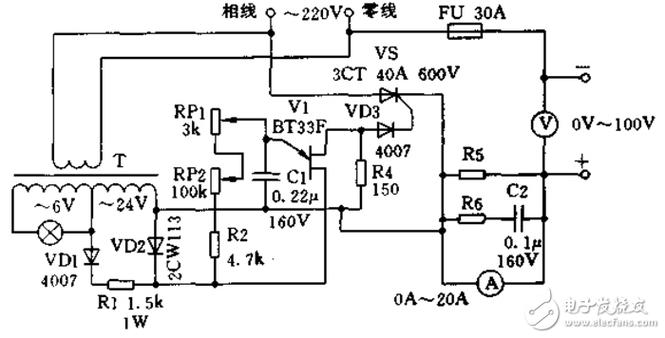

（图片来源网络，侵删）- 作用：将变压器次级的高频交流电转换成平滑的直流电,供给电池。
- 元件：快恢复二极管或肖特基二极管（整流）、电感（储能、平滑电流）、电解电容和陶瓷电容（滤波）。
-
反馈取样电路
- 作用：将输出端的电压和电流信号取样，送回 PWM 控制器。
- 元件：通常由精密电阻分压网络构成，这是实现精确恒压、恒流的关键，控制器根据反馈回来的信号，不断调整 PWM 的占空比,从而稳定输出。
第二部分：锂电池充电器维修
维修工作遵循“先外后内、先静后动、先电源后负载”的原则，并始终将安全放在第一位。
维修前的安全准备与工具
- 安全第一：
- 在拆解任何电源设备前，务必断开市电！对于已连接市电的设备,不要用手触摸电路板上的任何元件。
- 准备好绝缘手套、护目镜。
- 准备一个防火的容器（如装有沙子的铁盒）,以防万一。
- 必备工具：
- 万用表：必备！用于测量电压、电阻、通断。
- 示波器：高级工具，用于观察 PWM 波形、反馈波形,能极大提高维修效率。
- 电烙铁、吸锡器、焊锡丝：用于拆焊元件。
- 可调直流稳压电源：用于模拟输入电源,安全测试。
- 放大镜、热风枪：用于处理贴片元件。
故障现象分析与维修步骤
故障现象一：完全无输出，指示灯不亮
这是最常见的故障，通常问题出在输入电路或PWM 控制器本身。
- 外观检查：查看充电器是否有明显的烧毁、鼓包、元件炸裂的痕迹。
- 测量输入端：
- 用万用表电阻档，测量交流插头两端的电阻，正常情况下应有几百千欧的电阻（内部滤波电容的充电电阻），如果电阻为 0Ω,说明输入回路有短路。
- 检查保险丝是否熔断，如果熔断，绝对不能直接换上一个大的！ 必须先找到保险丝熔断的原因,否则会扩大故障。
- 排查输入回路短路：
- 保险丝熔断，说明后级有严重短路，重点检查：
- 整流桥：是否击穿短路。
- 输入滤波大电容：是否鼓包、漏液或击穿。
- PWM 控制器：其 VCC 供电引脚对地是否短路。
- 功率开关管：是否击穿短路（这是最容易损坏的元件之一）。
- 保险丝熔断，说明后级有严重短路，重点检查：
- 检查 PWM 控制器启动电路：
- 如果保险丝完好，但无输出，很可能是 PWM 芯片没有工作。
- 检查 PWM 芯片的供电引脚（VCC）电压是否正常，这个电压通常由一个高压启动电路（如一个高压电阻和一个稳压管，或一个独立的启动 IC）提供。
- 测量启动电阻是否开路,或启动稳压管是否击穿。
- 检查 PWM 控制器：
VCC 电压正常，但芯片仍无输出（测其输出驱动脚无 PWM 波形），则 PWM 芯片可能已损坏。
故障现象二：输出电压低，带不动负载
- 测量空载电压：断开充电器与电池的连接，测量其空载输出电压，如果电压正常，说明充电器本身没问题，可能是电池本身损坏（如内阻过大、电芯失效）。
- 检查负载能力：如果空载电压也低，说明充电器带载能力差，问题通常在：
- 功率输出回路：
- 整流二极管：性能变差,正向压降过大。
- 输出滤波电容：容量下降（ESR 增大）,导致电压无法维持。
- 输出电感：开路或饱和。
- 反馈回路：
- 取样电阻：阻值发生变化，导致反馈电压不准，PWM 控制器误判,降低输出电压。
- PWM 控制器：其内部电流检测电路异常,导致进入保护状态。
- 功率输出回路：
故障现象三：充电电流异常（过大或过小）
- 充电电流过大：
- 危险信号！ 可能导致电池损坏或危险。
- 检查电流取样电阻：是否阻值变小或短路。
- 检查 PWM 控制器的电流反馈引脚：是否对地短路。
- 充电电流过小或无充电电流：
- 检查电流取样电阻：是否开路或阻值变大。
- 检查 PWM 控制器的电流放大器或补偿引脚：外围元件是否异常。
- 检查输出电压：如果输出电压本身就低,自然电流也小。
故障现象四：充电指示灯状态异常
- 指示灯逻辑：通常由 PWM 芯片的某个引脚控制，一个引脚输出高电平充电,另一个引脚输出高电平充满。
- 维修方法：
- 找到连接指示灯的晶体三极管或 MOSFET。
- 用万用表测量其基极/栅极的电压，如果控制引脚有电平变化，但指示灯不亮，则是驱动三极管或 LED 本身损坏。
- 如果控制引脚没有电平变化，说明是 PWM 芯片内部逻辑或程序问题,芯片损坏的可能性很大。
常见易损元件
- 保险丝：过流或后级严重短路的“牺牲品”。
- 输入滤波电容：长期工作在高电压下，容易鼓包、漏液、失效。
- 整流桥：承受高压大电流,易击穿。
- 功率开关管：工作在高频、高电压、大电流下，是故障率最高的元件之一,通常是由于尖峰电压击穿或过流烧毁。
- PWM 控制器：电路的“大脑”,损坏后整个充电器瘫痪。
- 输出整流二极管：特别是肖特基二极管，承受反向电压和正向电流,易过热损坏。
- 输出滤波电容：长期充放电，容量衰减，ESR 增大。
- 取样电阻：精密小电阻，因电流通过或受潮变质，导致阻值不准,影响充电精度。
总结与忠告
- 原理是基础：理解 CC/CV 充电模式和开关电源的基本拓扑（如反激式 Flyback）,是维修成功的前提。
- 安全是红线：任何时候都不要忽视电的危险,市电设备非专业人员请勿轻易拆解。
- 由简到繁：先检查保险丝、输入输出电压等最直观的地方,再逐步深入到复杂电路。
- 善用工具：万用表是你的眼睛，示波器是你的显微镜，学会看懂电路图,找到关键测试点。
- 成本考量：对于一些廉价的充电器，其元件成本可能比你的维修时间成本还低，如果发现 PWM 芯片、变压器等核心元件损坏，直接更换新充电器可能是最经济、最安全的选择。
希望这份详细的指南能帮助你理解和维修锂电池充电器！
