重要声明
在进行任何维修操作之前,请务必阅读并遵守以下安全警告：
（图片来源网络，侵删）
- 高压危险！ 交流输入部分（L, N线）即使在未通电的设备中也可能含有储存电荷，极其危险！ 非专业人员请勿尝试。
- 断电操作！ 维修前，必须将交换机电源线完全拔下，并等待数分钟,让大容量电容充分放电。
- 防静电！ 人体静电可能损坏精密的电子元件，请佩戴防静电手环,并确保工作环境干燥。
- 责任自负！ 以下内容仅供学习和参考，维修过程中若造成设备损坏或人身伤害,责任自负。
第一部分：维修前的准备工作
-
工具与材料：
- 基本工具： 螺丝刀套装、镊子、尖嘴钳、万用表（必备，推荐带二极管档和电容档）、电烙铁、吸锡器、松香、焊锡丝。
- 辅助工具： 放大镜、热风枪（用于拆卸多引脚芯片）、隔离变压器（强烈推荐，用于安全测试）。
- 备件： 准备一些常见易损件，如保险丝、整流桥、大容量电解电容、MOS管、PWM控制器芯片（如UC384x系列）、开关管等。
-
安全准备：
- 在干燥、整洁、光线充足的桌面上操作。
- 佩戴防静电手环,并将其夹在接地良好的地方。
- 如果要进行通电测试，强烈建议使用隔离变压器，它可以将设备与市电电网隔离,防止触电。

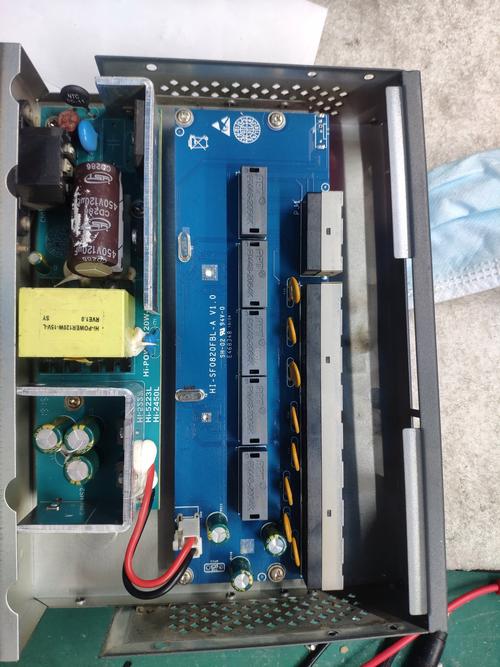

第二部分：故障现象分析与初步判断
当POE交换机无法开机时,通常有两种情况：
- 完全无反应： 按下电源按钮后，电源指示灯不亮，风扇不转。
- 大概率是电源板故障。
- 指示灯亮但风扇不转或交换机无法启动：
可能是电源板输出电压异常,也可能是交换机主板故障。
（图片来源网络，侵删）
本指南主要针对第一种情况——电源板完全无反应的维修。
第三部分：电源板维修步骤（由简到繁）
目视检查（“望闻问切”）
在断电且已放电的情况下,仔细观察电源板：
- 看：
- 保险丝： 是否有烧断发黑的现象？这是最常见的故障点之一。
- 电容： 是否有鼓包、漏液、顶部“冒顶”的现象？电解电容是高故障率元件。
- 电阻： 是否有烧焦、变黑的痕迹？特别是功率电阻。
- MOS管/开关管： 是否有炸裂、烧毁的痕迹？
- PCB板： 有无明显烧黑的区域、虚焊或脱焊的焊点？
- 闻： 闻一下电源板是否有焦糊味或电容的特殊气味。
- 问： 了解故障发生的过程，如是否遭遇过雷击、突然断电、异味或冒烟等。

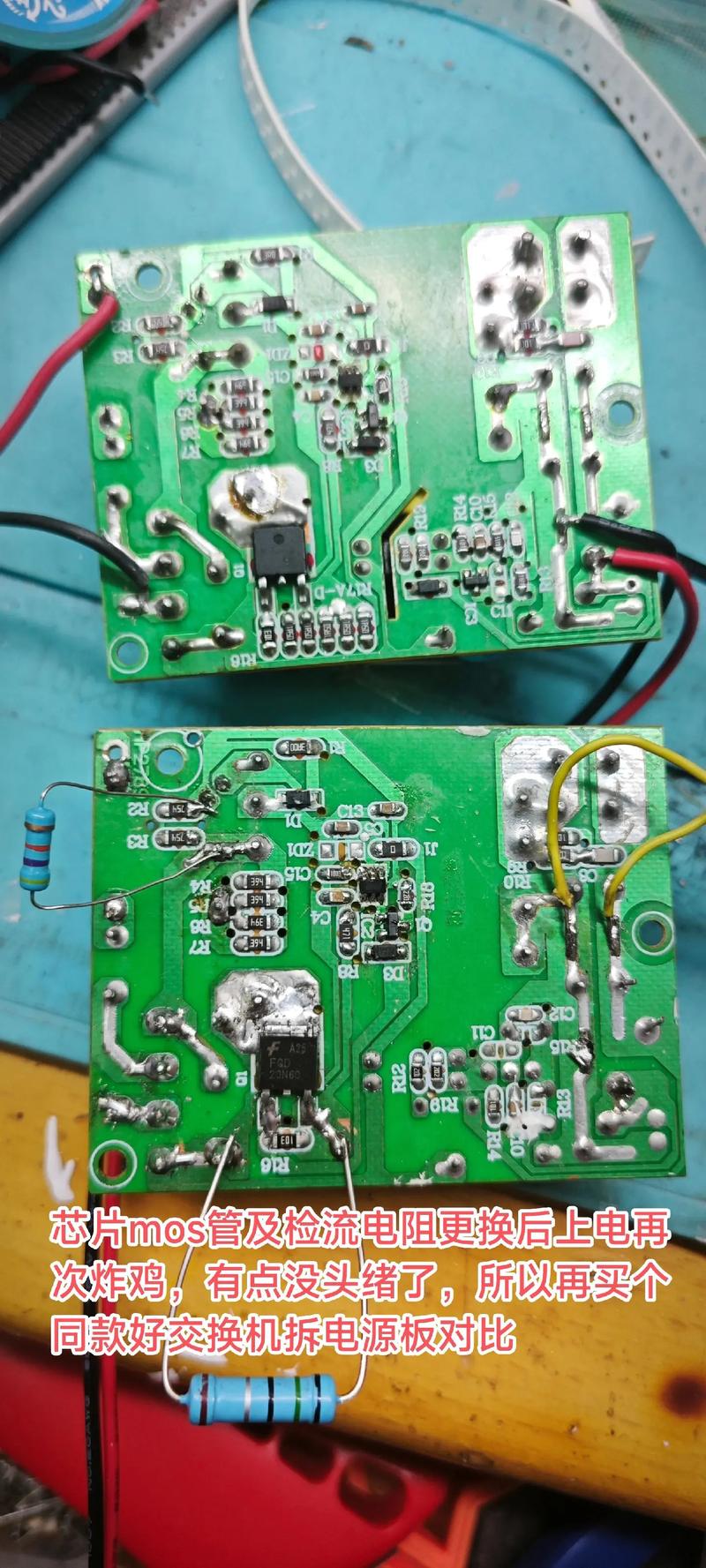

静态电阻测量（断电测试）
使用万用表的电阻档（二极管档更佳）,在拔掉所有外部连接线的情况下进行测量。
-
测量输入端：
（图片来源网络，侵删）- 将万用表表笔接在电源板交流输入端的两根焊盘上（L和N）。
- 正常情况下，应该有一定的阻值（通常在几十到几百欧姆之间，具体取决于电源设计），如果阻值无穷大或为0,则说明输入回路有开路或短路。
- 如果测得阻值非常小（接近0Ω）： 基本可以确定输入端有短路元件，常见故障点：
- 整流桥击穿短路。
- 输入滤波电容（X电容）击穿短路。
- 后续PFC电路或开关管击穿，导致前级短路。 这种情况比较复杂,需要进一步排查。
-
测量关键元件：
- 保险丝： 直接测量其通断，如果断路，需要找到其烧断的原因,否则直接更换新保险丝会再次烧毁。
- 整流桥： 用二极管档测量其四个引脚，正向应有0.5V左右的压降,反向应不通。
- 大功率MOS管/开关管： 测量其三个引脚（G, D, S）之间的阻值，G-S和G-D之间应该是绝缘的（测阻值很大），D-S之间在断电状态下也应有一定阻值，如果为0,则已击穿。
- PWM控制器芯片： 检查其VCC供电引脚对地是否短路。

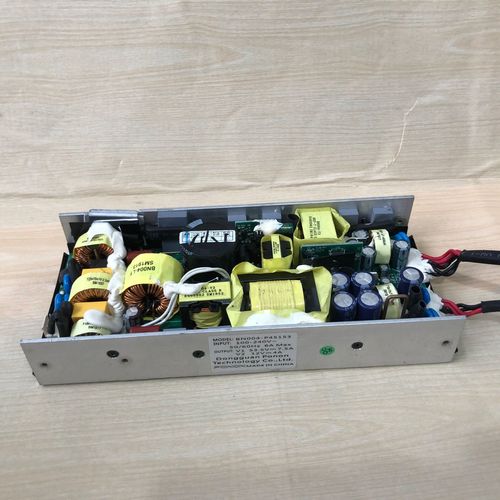

通电测试（危险！请务必使用隔离变压器！）
如果静态测量未发现明显短路，或者已更换了确认损坏的元件（如保险丝）,可以进行通电测试。
- 连接隔离变压器： 将市电先接入隔离变压器，再从隔离变压器的次级引出两根线接到待修电源板的输入端。这是生命安全的关键！
- 连接假负载： 为了安全测试，不要直接接主板，可以在电源板的输出端接一个合适的假负载，如汽车灯泡或大功率水泥电阻（阻值要使电流在1-2A左右，例如12V输出可用10Ω/20W电阻）。
- 逐步上电：
- 先用万用表交流电压档测量隔离变压器输出是否正常。
- 接通电源，手不要离开电源开关,准备随时断电。
- 观察： 是否有冒烟、打火、异味？如果有,立即断电。
- 测量：
- 用万用表交流档测量输入端电压是否正常。
- 切换到直流电压档，测量高压直流滤波电容（通常在300V左右）两端的电压，如果此电压正常,说明前级整流滤波电路工作正常。
- �量PWM控制器芯片的VCC供电脚是否有启动电压（通常在10-20V），如果没有，检查启动电阻、供电电路。
- �量开关管（MOS管）的栅极是否有PWM驱动脉冲信号（需要示波器，新手可省略）。
- �量输出端是否有正常的直流电压（如5V, 12V, 24V等）。
故障定位与元件更换
根据以上测量结果,定位故障点：
-
保险丝烧断：
- 原因： 后续电路有短路。
- 排查： 测量整流桥、输入电容、开关管是否击穿，更换损坏的元件后,再更换同规格的保险丝。
-
高压直流电容（300V）无电压：
- 原因： 保险丝开路、交流输入回路开路、整流桥开路。
- 排查： 检查保险丝、交流线、整流桥。
-
高压直流电容有电压，但无输出电压：
- 原因： 开关电路未工作。
- 排查：
- 启动电路故障： 检查启动电阻（通常为几MΩ的大电阻）是否开路,这是常见故障点。
- PWM控制器故障： 检查其VCC供电、反馈引脚电压,更换PWM芯片。
- 开关管故障： 检查G极是否有驱动信号，D-S是否击穿,更换开关管。
- 反馈电路故障： 检查光耦、TL431精密基准电压源等元件,这是实现稳压的关键。
-
输出电压异常（过高或过低）：
- 原因： 稳压反馈回路故障。
- 排查： 检查输出端的取样电阻、光耦、TL431是否损坏,输出滤波电容失效也可能导致电压不稳。
第四部分：POE电源的特殊性
POE交换机的电源板除了常规的电源转换功能，还集成了PFC（Power Factor Correction，功率因数校正）电路和PD（Powered Device，受电设备）功率检测/控制电路。
- PFC电路： 通常位于整流桥之后、主变压器之前，它的作用是提高功率因数，减少对电网的干扰，PFC电路的故障也会导致电源无法正常工作，常见故障元件是PFC控制器芯片（如NCP1653, L6562等）和相关的MOS管、电感、二极管。
- PD控制电路： 这部分负责检测连接的设备是否需要供电，并进行功率分级，如果这部分电路故障，可能会导致只有部分POE口有电，或者所有POE口都无电，但交换机本身可以正常启动（因为电源板为交换机主板提供了常规供电）,维修时需要根据具体故障现象来判断。
第五部分：维修总结与建议
- 先易后难： 从保险丝、电容这些最直观、最常见的故障点入手。
- 安全第一： 永远不要心存侥幸,高压电是致命的。
- 测量要准： 确保万用表档位和量程选择正确,否则会得出错误结论。
- 焊接要良： 更换元件时，确保焊点光滑、牢固，避免虚焊、假焊，对于贴片元件,使用合适的工具。
- 找不到原因怎么办？ 如果经过以上步骤仍无法定位故障，或者维修成本过高（例如多个元件烧毁，主板也可能受损），建议直接更换一个新的电源板或整个电源模块，对于普通用户来说，这往往是更经济、安全的选择。
希望这份详细的指南能对您有所帮助！祝您维修顺利！
