重要声明：安全第一
- 断电操作：在进行任何内部检查或维修之前，必须拔掉电源线（如果是充电型）和所有测试线,并等待电容完全放电。
- 专业授权：日置仪器为精密设备，内部电路复杂，强烈建议将仪器送回日置官方维修中心或其授权维修点进行维修，自行拆解可能会导致保修失效、仪器损坏甚至人身危险。
- 静电防护：操作人员需佩戴防静电手环，使用防静电工作台,避免静电敏感元件被击穿。
第一部分：初步故障排查与自我诊断
当您的仪器出现问题时，请先尝试以下步骤，这可以解决约70%的常见问题,并为专业维修人员提供重要信息。

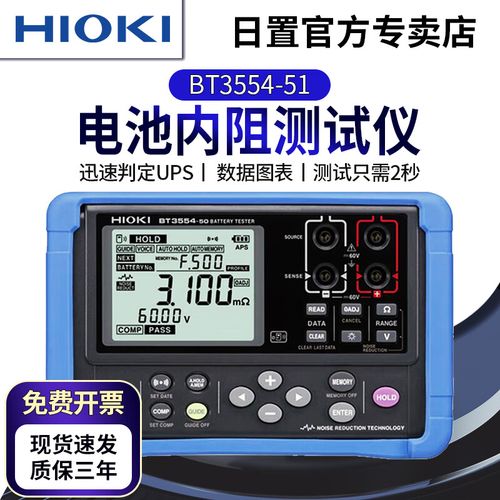

（图片来源网络，侵删）
确认问题现象
请准确描述仪器遇到的问题，
- 无法开机：按电源键无任何反应。
- 显示异常：屏幕花屏、缺划、显示乱码或亮度不均。
- 测量异常：
- 开机后显示“OL”（过载）或“---”。
- 测量值不稳定、跳变或明显不准确。
- 无法进行测量,按测试键无反应。
- 测试后蜂鸣器不响。
- 物理损坏：接口松动、外壳破损、有明显进水或烧焦痕迹。
基础检查清单
-
电源检查：
- 电池电量：如果是电池供电，检查电池是否电量耗尽，尝试更换为充满电的原装电池或使用原装充电器充电一段时间后再试,非原装电池可能导致供电不稳。
- 充电器：检查充电器是否正常工作，指示灯是否亮起，可以尝试用充电器开机,以排除电池故障。
- 电源适配器：如果是外接电源适配器,检查其输出电压和电流是否与仪器要求一致。
-
保险丝检查：
- 这是最常见的故障点之一，当仪器内部发生短路或过流时,保险丝会熔断以保护电路。
- 操作：在断电并确保电容放电后，拆开后盖（通常需要拧下几颗螺丝），找到主板上标有
F或Fuse的元件。 - 测量：使用万用表的二极管档或电阻档测量保险丝两端是否导通，如果显示无穷大或“OL”,则保险丝已熔断。
- 更换：必须使用与原保险丝完全相同规格（电流、尺寸、速度）的保险丝，更换后如果再次熔断，说明存在严重的短路故障，切勿再强行通电,应立即送修。
-
测试线检查：

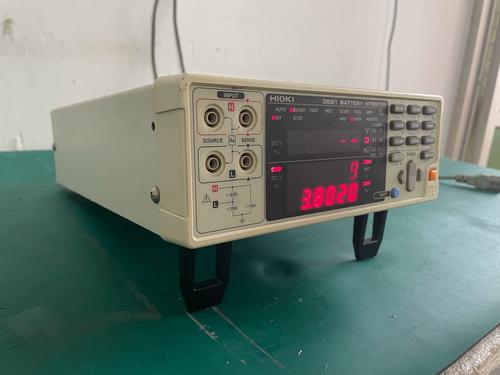

（图片来源网络，侵删）- 损坏的测试线是导致测量异常（如OL、不稳定）的常见原因。
- 检查方法：将测试线的两端分开，用万用表电阻档分别测量：
- 电流钳（粗线）两端的电阻，应非常小（接近0Ω）。
- 电压探针（细线）两端的电阻,也应非常小。
- 检查测试线插头是否有松动、断裂或氧化。
-
环境与物理检查：
- 温度：仪器是否在过冷或过热的环境中使用？极端温度会影响电池性能和电子元件。
- 物理冲击：仪器是否曾摔落或受到强烈撞击？
- 液体/灰尘：检查仪器内部是否有液体残留、灰尘或异物堆积，可用压缩空气小心清理外部灰尘,但内部清理需专业操作。
第二部分：内部常见故障分析与维修
如果基础检查无法解决问题，则故障可能来自仪器内部,这部分操作需要专业的电子维修技能。
故障类型一：无法开机
- 可能原因：
- 电源开关损坏。
- 主电源电路故障（如电源管理芯片、DC-DC转换器损坏）。
- 系统时钟电路或主控CPU故障。
- 显示屏或其驱动电路故障导致系统卡死。
- 维修思路：
- 测量电源输入：用万用表测量电池座或电源输入端是否有电压，若无,检查保险丝和电源开关。
- 检查核心供电：测量主板上各路关键电压（如CPU、内存、显示屏的供电电压）是否正常,这需要参考仪器的电路图。
- 检查时钟信号：用示波器测量CPU的晶振是否起振,有无正常的时钟波形。
- 最小系统法：对于专业维修人员，可能会尝试只保留CPU、内存、电源等核心部件来启动系统,逐步排查故障模块。
故障类型二：显示异常（花屏、缺划、不亮）
- 可能原因：
- 排线松动：连接显示屏和主板的柔性排线（FPC）可能因震动或老化而接触不良。
- 显示屏损坏：显示屏本身老化或物理损坏。
- 显示驱动电路故障：驱动显示屏的芯片或其周边元件（如电容、电阻）损坏。
- 主控CPU或显存故障。
- 维修思路：
- 重新插拔排线：这是最简单有效的方法，小心取下排线，用无水酒精和棉签清洁金手指部分，然后重新插紧,确保卡扣锁死。
- 测量显示屏供电：检查显示屏的工作电压（如VCC, VCOM, VGH, VGL等）是否正常。
- 更换显示屏：如果排线正常且供电也正常，则可能是显示屏本身损坏,需要更换同型号的显示屏。
- 检查驱动芯片：用示波器检查驱动芯片与CPU之间的数据、控制信号是否正常。
故障类型三：测量值异常（OL、不准、跳变）
- 可能原因：
- 前端信号调理电路故障：负责电流、电压采样的运算放大器、基准电压源、精密电阻等元件性能下降或损坏。
- ADC（模数转换器）故障：将模拟信号转换为数字信号的芯片出错。
- 校准数据丢失或错误：仪器的校准参数因断电、电池失效或主板故障而丢失。
- 软件/固件问题：极少数情况下,程序运行出错。
- 维修思路：
- 校准仪器：这是首选尝试，使用高精度的标准电阻和标准电压源对仪器进行校准，日置仪器通常内置校准程序,需要密码和标准器。
- 检查基准电压：测量仪器内部的基准电压源（如TL431, LM4040等）输出是否稳定准确,这是保证测量精度的关键。
- 检查信号通路：用示波器测量从测试端口到ADC输入端的信号是否正常，观察波形是否有失真、干扰或幅度异常。
- 逐级排查：沿着信号流向，检查每一级放大器的输入输出,定位故障所在的放大器或其周边元件。
- 固件刷新：如果怀疑是软件问题，尝试通过日置官方渠道获取最新的固件并进行刷新（此操作风险较高，需谨慎）。
第三部分：寻求专业维修
当您尝试了以上所有方法，或者对内部维修没有把握时,请务必联系专业维修服务。
选择维修渠道
-
日置官方维修中心（首选）

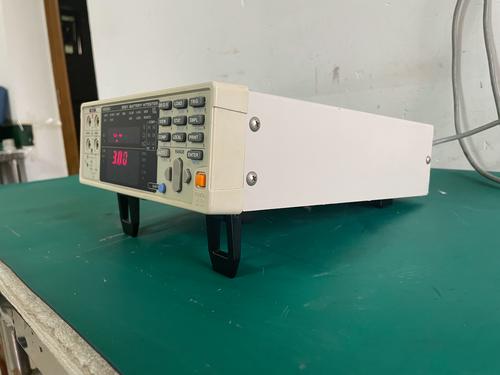

（图片来源网络，侵删）- 优点：
- 使用原厂配件,保证维修质量。
- 维修工程师经过专业培训,经验丰富。
- 享有官方保修期。
- 拥有完整的校准资质,维修后能恢复仪器原有的精度并出具校准证书。
- 如何联系：访问日置中国官方网站，查找您所在区域的“技术支持”或“维修服务”联系方式。
- 优点：
-
日置授权维修点
- 优点：同样具备专业能力和原厂配件支持,是官方服务的有效补充。
- 如何查找：同样通过日置官网查询授权列表。
-
第三方独立维修机构
- 优点：可能价格更灵活,维修周期较短。
- 风险：
- 使用非原厂配件,质量无法保证。
- 维修人员技术水平参差不齐。
- 维修后无法获得官方校准证书,可能影响仪器的计量认证。
- 可能导致仪器失去官方保修资格。
- 建议：仅当仪器已过保,且您对维修点有充分了解和信任时才考虑。
送修前准备
- 清晰描述故障：详细说明您遇到的问题、已尝试过的排查步骤。
- 提供仪器信息：仪器型号（如 BT3562）、序列号。
- 询问维修流程和报价：了解预估的维修时间和费用。
- 妥善包装：使用原包装箱或具有足够缓冲材料的箱子,防止运输途中二次损坏。
维修日置电池内阻测试仪是一个系统性的工作，遵循“先外后内，先简后繁”的原则进行排查，对于绝大多数用户而言，基础检查后若无法解决问题，最佳选择就是联系日置官方或授权维修服务，这不仅是对您仪器资产的保护,也是对测量数据准确性和可靠性的保证。
