电动工具保护板维修终极指南
第一部分：维修前的准备工作与心态
在动手之前,请务必做好以下准备，这能极大提高您的成功率，并保证安全。
-
必备工具：
- 万用表： 这是维修的“眼睛”，必须能测电压、电阻、通断（二极管档）。
- 可调直流稳压电源： 模拟电池，可以安全地给保护板供电和测试，防止因操作失误烧毁好板。
- 电烙铁和吸锡器/吸锡线： 用于拆卸和焊接元器件，建议使用恒温烙铁，温度控制在300-350°C。
- 放大镜或显微镜： 保护板上的元件非常小，尤其是BMS芯片和MOS管，需要仔细观察。
- 小刀/划针： 用于切断铜箔或刮除焊盘上的绿油。
- 松香和焊锡丝： 助焊和焊接。
- 酒精和棉签： 清理电路板。
- 热风枪（可选但推荐）： 用于拆卸BMS芯片、MOS管等贴片IC。
-
必备知识：
- 基本电路知识： 了解什么是电压、电流、电阻、短路、开路。
- 基本焊接技能： 如果您是新手，先找一些废电路板练习焊接和拆卸。
-
安全第一：
（图片来源网络，侵删）- 断电操作： 在连接任何测试设备前，确保电源已关闭。
- 防静电： 人体静电可能击穿精密的MOS管和芯片，维修前请触摸接地金属体释放静电。
- 隔离测试： 不要直接将保护板连接到电池包上进行测试，一定要通过可调电源进行隔离测试。
第二部分：故障诊断流程（像医生问诊一样）
拿到一块故障的保护板,不要急于拆解，按照以下步骤进行诊断，可以快速定位问题。
第一步：目视检查（最直观） 用放大镜仔细观察电路板正反两面，寻找以下迹象：
- 烧黑的痕迹： 元件或PCB板有发黄、发黑的焦痕，这是过流或短路的直接证据。
- 鼓包或漏液的元件： 主要是电容，如果鼓包或漏液，基本可以确定是它的问题。
- 虚焊或脱焊的焊点： MOS管、电阻、电容的引脚焊点是否有裂纹或看起来不饱满。
- 物理损伤： 是否有被摔裂、压弯导致铜箔断裂。

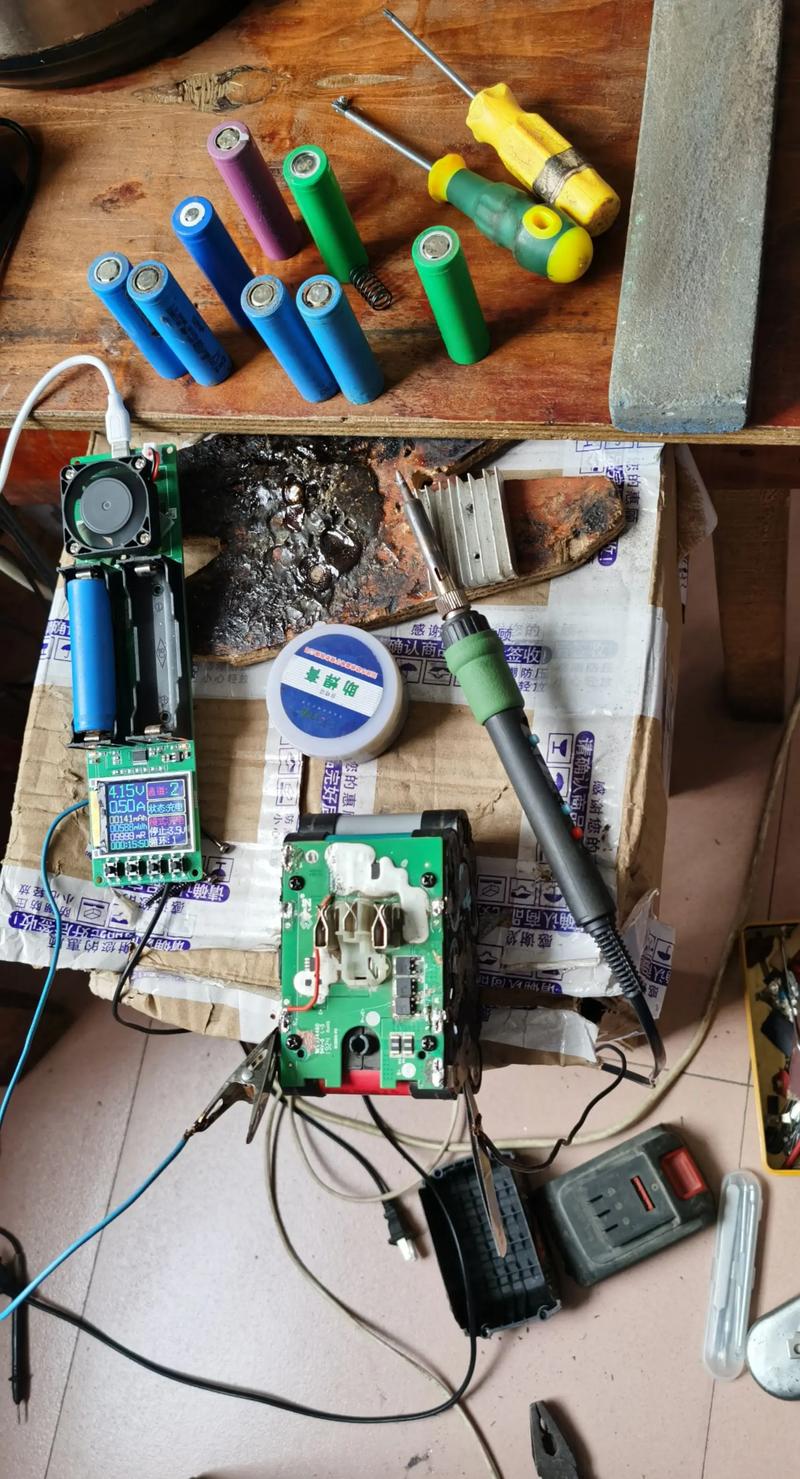

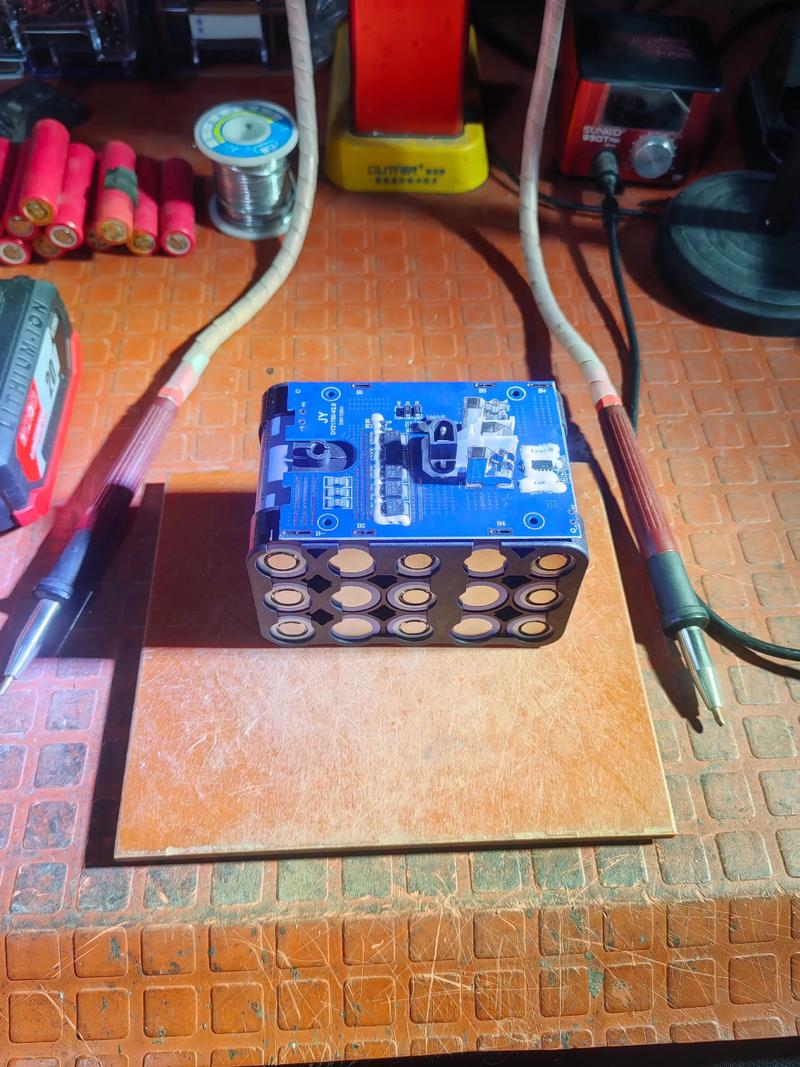

第二步：测量关键点电压（判断“生死”） 将保护板连接到可调直流稳压电源上：
-
设置电压： 将电源电压设置为与电池包标称电压一致（12V、18V、20V）。
（图片来源网络，侵删） -
设置电流限值： 将电流限值调小，例如0.5A，防止短路时大电流烧毁电源或板子。
-
连接电源： 将电源的正负极接到保护板的B+ (电池正极) 和 B- (电池负极) 接口上。
-
测量输出： 用万用表测量保护板的P+ (负载正极) 和 P- (负载负极) 之间是否有电压。
-
情况A：P+和P-有正常电压输出（设置为18V输入，输出约18V）
- 恭喜！ 保护板本身可能是好的，问题可能出在：
- 电池包本身： 电池电压过低或损坏。
- 工具内部电路： 电机、开关等故障。
- 下一步： 用万用表直接测量电池包的电压，如果电池电压正常，那基本可以断定是工具的问题。
- 恭喜！ 保护板本身可能是好的，问题可能出在：
-
情况B：P+和P-没有电压输出（输出为0V）
- 这就是我们要修的板子。 保护板处于保护状态或内部有元件损坏。
- 下一步： 进行更深入的测量。
第三部分：深入测量与元件级维修
这是维修的核心环节,需要耐心和细心。
检查MOS管（最常见的故障元件） MOS管是控制电流通断的“开关”，通常成对出现（一个负责充电，一个负责放电）。
- 找到MOS管： 它们通常是三个引脚的黑色元件，型号常印有型号（如8205A, 7407, 7408, AOD4184等）。
- 测量方法：
- 将万用表调到二极管档。
- 对于N沟道MOS管： 红表笔接S极（Source），黑表笔接G极（Gate），万用表会显示一个读数（约0.5-0.9V），这是对G极电容充电，黑表笔接D极（Drain），红表笔仍在S极，此时应该显示一个较小的读数（0.几V），这是MOS管的体二极管。
- 关键测试： 用镊子或导线瞬间短接G极和S极，让G极电容放电，然后再次测量D极和S极之间的电阻，读数应变为无穷大（OL），如果短接后电阻不能恢复无穷大，说明MOS管已击穿短路。
- 维修： 如果发现MOS管击穿（D-S之间电阻为0或很小），需要更换同型号的MOS管，通常需要成对更换。
检查取样电阻（电流检测电阻） 这些小阻值（通常为毫欧级）的电阻是过流保护的“眼睛”，它们串联在主电流回路上。
- 找到电阻： 它们通常很小，颜色代码不明显，上面可能只印有“000”、“0005”或“005”等字样。
- 测量方法： 将万用表调到电阻档，直接测量其阻值，如果阻值无穷大或远大于标称值，说明它已开路。
- 维修： 更换同阻值、同功率（或功率更大）的电阻，如果找不到原装，可以用几根电阻丝自制，但需要精确测量阻值。
检查BMS芯片（大脑） BMS芯片是整个保护板的控制中心，它负责采集电压、电流、温度，并发出指令控制MOS管。
- 找到芯片： 它是一个小型的贴片IC，上面印有型号（如DW01A, S8261, BQ系列等）。
- 测量方法：
- VDD和VSS电压： 测量BMS芯片的电源引脚（VDD/VSS）是否有正常电压（通常在2.5V-3.6V之间，由电池分压而来）。
- COUT和DOUT信号： 测量BMS芯片控制MOS管的引脚（COUT/DOUT）是否有高电平或低电平信号，如果这些引脚电压异常，且MOS管和取样电阻都正常，那么很可能是BMS芯片损坏。
- 维修： BMS芯片损坏的维修难度最高，如果确定是芯片问题，通常有两种选择：
- 更换芯片： 需要熟练的热风枪技术，小心拆下旧芯片，焊上同型号的新芯片。
- “飞线”修复（高级技巧）： 如果BMS芯片的控制引脚（如COUT/DOUT）损坏，但芯片其他部分正常，可以尝试从损坏的引脚上“飞线”到对应的MOS管栅极，直接控制MOS管，但这会失去部分保护功能，需谨慎。
检查电容和电阻
- 电容： 检查是否有鼓包、漏液，用万用表电阻档测量，如果充电后指针不回无穷大或漏电严重，说明已损坏。
- 电阻： 检查是否有烧焦痕迹，用电阻档测量阻值是否与标称值相符。
第四部分：维修视频学习资源推荐
文字描述终究抽象,强烈建议您在B站、YouTube等平台搜索以下关键词，观看视频教程，能让你事半功倍。
中文搜索关键词：
电动工具保护板维修BMS板维修教程锂电池保护板维修万用表测MOS管热风枪拆BMS芯片
推荐的B站UP主/频道（请自行搜索，排名不分先后）：
- 一些专注于电子维修的频道： 他们通常有非常系统的维修视频，从基础到进阶。
- 搜索具体故障： BMS板无输出维修”，可以找到很多真实案例的视频。
视频学习要点：
- 看思路： 重点看UP主是如何一步步从“无输出”排查到“MOS管损坏”的。
- 看手法： 学习他们如何熟练地使用电烙铁、热风枪、万用表。
- 看细节： 注意他们如何测量关键点电压，如何判断元件好坏。
第五部分：维修后的测试与安全
当您认为自己修好了保护板后,千万不要急着装回去！必须进行严格测试。
- 空载测试： 将修复后的保护板连接到可调电源和假负载（如汽车灯泡）上，确保能正常输出电压和电流。
- 短路测试（有风险，请谨慎！）： 在可调电源限流很小的情况下，瞬间短路P+和P-，观察保护板是否能迅速切断输出（电压降为0），如果可以，说明过流保护功能正常。
- 装回测试： 将保护板、电池包和工具重新组装，先进行低速、轻负载测试，确认一切正常后再进行全速测试。
请记住： 维修保护板需要耐心和细心，是一个不断学习和实践的过程，不要因为一次失败而气馁，每一个修复的板子都是您技术成长的见证，祝您维修顺利！
