第一部分：维修前准备与安全须知
-
安全第一！

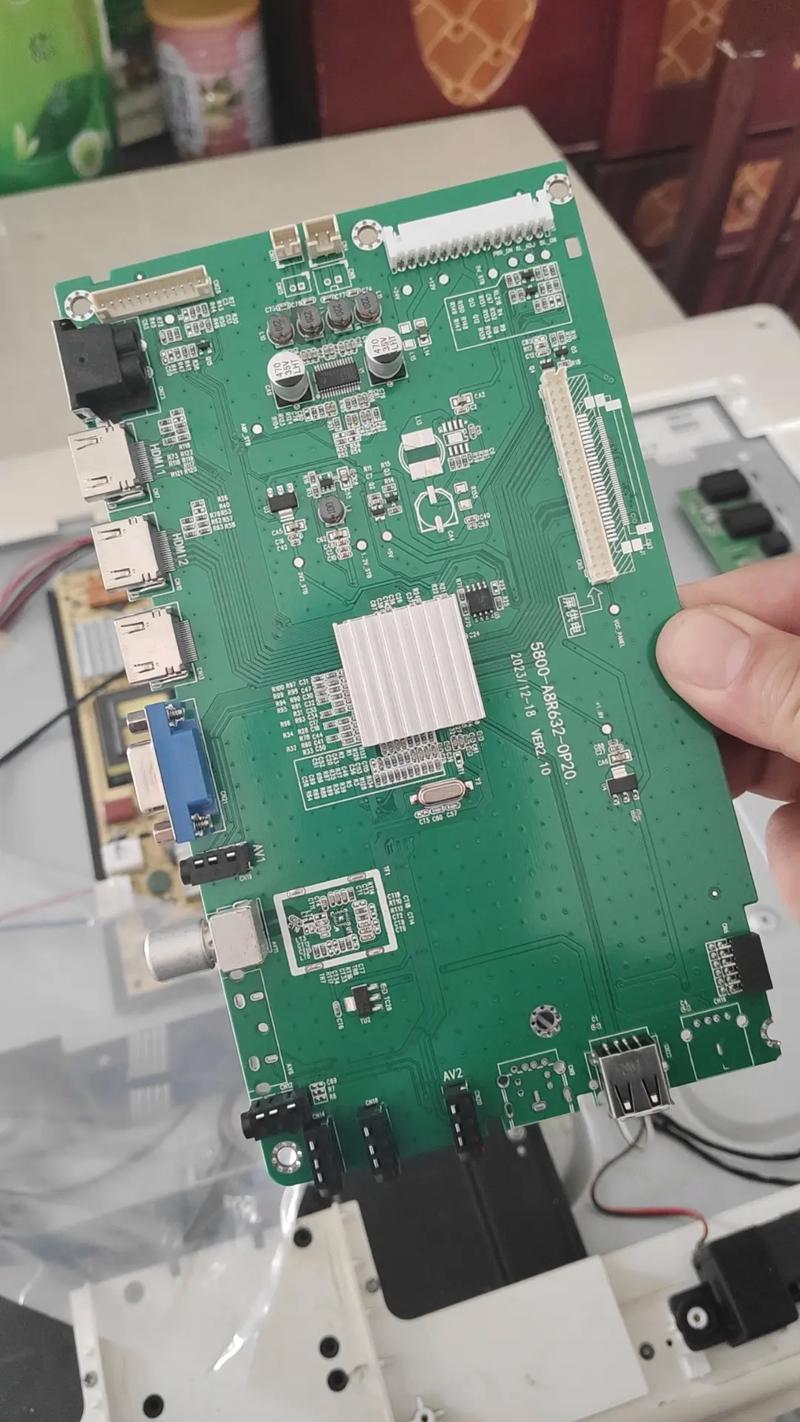

（图片来源网络，侵删）- 断电操作：在进行任何操作前，务必将电视电源线拔下，并等待至少5-10分钟，让内部大容量电容充分放电，高压部分即使在断电后仍可能带有危险电压。
- 绝缘工具：使用绝缘手柄的螺丝刀和镊子。
- 防静电：佩戴防静电手环，或用手触摸金属水管、暖气片等，释放身体静电，避免静电击穿精密的集成电路。
- 工作环境：在干燥、光线充足、整洁的桌面上进行操作。
-
工具准备
- 基础工具：螺丝刀（十字、一字，最好带磁性）、镊子、尖嘴钳。
- 检测工具：
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器（可选但强烈推荐）：用于检测各路供电和信号波形，是快速定位故障的关键。
- 其他：绝缘垫、小盒子（用于存放拆下的螺丝）、记号笔和纸（用于记录排线的连接位置）。
-
获取图纸和资料
- 图纸：维修此型号，最关键的是找到它的电路原理图和位置图，图纸会标注各测试点的电压、波形以及关键元器件的位置和型号。
- 资料来源：
- 在“电视维修论坛”、“维修吧”等中文维修社区搜索。
- 在“Datasheet”、“Alldatasheet”等网站搜索主芯片（如MStar、MSD、RTD等）和电源管理芯片的官方数据手册。
- 搜索“创维 47L02RF PDF”或“Skyworth 47L02RF schematic”。
第二部分：常见故障现象与排查思路
创维 47L02RF 这款电视属于比较经典的型号，通常使用 MStar 或 MSD 系列的主板和 PWM（脉宽调制）开关电源。
故障现象一：完全不开机（指示灯不亮）
这通常是电源板或主板供电系统的问题。

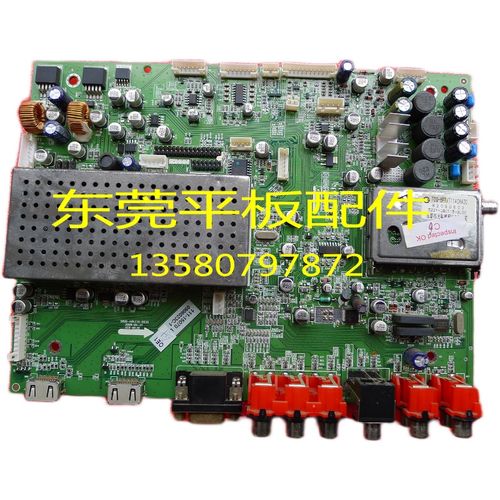

（图片来源网络，侵删）
-
初步判断：
- 观察电源线是否插好,插座是否有电。
- 拔下电源线,拆开机壳，目视检查电源板上的保险丝是否熔断，保险丝通常位于电源板输入端，是一个玻璃管或绿色/棕色的方块元件。
- 若保险丝熔断：说明电源板存在严重短路，重点检查：
- PFC（功率因数校正）电路：检查PFC开关管（如型号为K2645、K2843等的大MOS管）、PFC二极管、PFC大电容是否击穿短路。
- 主开关电路：检查主开关管（通常也是MOS管）、整流桥是否击穿短路。
- 市电输入抗干扰电路：检查X电容、共模电感是否短路。
- 若保险丝完好：说明后级电路可能开路，重点检查：
- 副电源电路：这是待机工作的关键电路，检查副电源的开关管、变压器、稳压控制芯片（如常见的8050S、8316等）及其周边元件。
- 主电源输出：测量主电源各路输出电压（如24V、12V、5V）是否正常，若无输出，则问题在主电源控制或驱动电路。
- 主板上的 5V-STB（待机5V）或 3V_STB** 是否正常，这个电压通常由电源板的副电源提供，供给主板待机电路。
- 若保险丝熔断：说明电源板存在严重短路，重点检查：
-
检测步骤：
- 测电压：在保险丝完好前提下，通电（注意安全！可使用隔离变压器）测量电源板输出接口的 VCC 或 5V_STB 电压，若无此电压，问题100%在电源板。
- 测电压：若有5V_STB电压，则测量主板上的电源管理芯片或系统主芯片的供电引脚是否有正常的3.3V、1.2V、1.8V等核心电压，若无，检查主板上的供电转换电路（如DC-DC降压芯片）。
- 测信号：测量主板上的PWR-ON（电源开机）信号线，按下遥控器或本机电源键时，此信号应有高低电平变化，若无，问题可能在遥控接收头或系统芯片。
故障现象二：指示灯亮，但无法开机（黑屏）
这通常是主板或屏幕驱动板（TCON板）的问题。
-
初步判断：

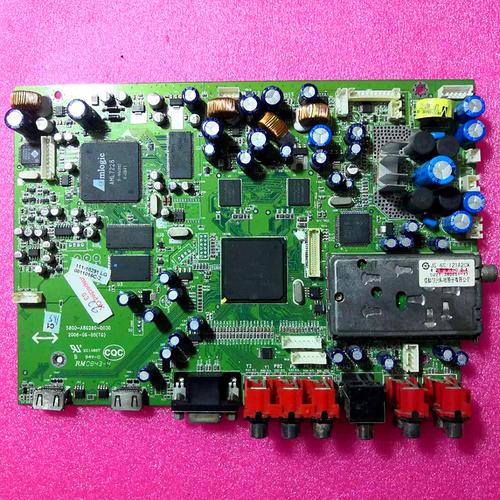

（图片来源网络，侵删）- 听声音：开机时是否能听到“滴”一声（继电器吸合声）？如果能听到，说明电源板的主电源已经启动，24V/12V等电压已正常输出。
- 看指示灯：观察指示灯的颜色变化或闪烁次数，不同品牌的电视，指示灯闪烁次数对应不同的故障代码（创维可能长亮、闪烁3次、5次等），这是判断故障区域的最快线索。
-
检测步骤：
- 测主板供电：测量主板各路供电是否正常，特别是给主芯片、内存、Flash供电的电压。
- 测复位信号：测量主芯片的复位引脚电压，开机瞬间应有一个低电平复位脉冲。
- 测时钟信号：用示波器测量主芯片的晶振引脚，应有非常漂亮的正弦波或方波，时钟是CPU工作的基础，无时钟则不工作。
- 测按键信号：短接主板上排线的“开机”键，看电视是否能强制开机，如果能，说明问题在遥控接收或本机按键电路。
- 测背光：如果屏幕全黑但仔细看有图像（“黑屏”变“暗屏”），则可能是背光未点亮。
- 检查电源板输出的24V（或12V）背光电压是否正常。
- 检查主板送出的背光开关和背光亮度控制信号（BL_ON, BL_PWM）是否正常送到电源板。
- 检查屏幕上的背光驱动板（Inverter/LED Driver）是否工作，如果是LED背光，检查驱动板上的升压电路和LED灯条是否损坏（可测量灯条两端电阻，无穷大或阻值异常大则灯条损坏）。
故障现象三：图像异常（花屏、白屏、竖线/横线）
这通常是屏幕驱动板（TCON板）、屏幕本身或主板与屏幕之间的排线问题。
-
花屏、马赛克：
- 原因：数字信号传输不稳定。
- 排查：重点检查主板到TCON板的LVDS或RSDS排线是否插紧、氧化、损坏，其次是TCON板本身或主板上处理LVDS信号的芯片。
-
白屏/蓝屏：
- 原因：屏幕驱动板（TCON）未接收到正确的图像数据，或TCON板未正常工作。
- 排查：
- 测量TCON板的供电是否正常。
- 测量TCON板的使能和时钟信号是否正常。
- 尝试更换TCON板,如果更换后正常，则原TCON板损坏。
-
竖线、横线、色块：
- 原因：屏幕本身损坏（液晶屏坏点）的可能性最大。
- 排查：
- 进入电视的工程菜单（通常需要特定按键组合，如“音量减”、“频道减”、“电源”等，具体需查型号），切换不同的信号源（如AV、VGA、HDMI），如果线条位置和形状不变，基本可以断定是屏幕物理损坏。
- 如果线条变化或只在特定信号源下出现,可能是排线或TCON板问题。
第三部分：拆机与部件更换流程（以更换电源板为例）
- 断电并放电：拔掉电源线，等待10分钟。
- 拆后盖：电视通常被塑料卡扣和螺丝固定，使用合适的工具小心撬开卡
