夏普官方通常不会向公众发布完整的、包含所有电路图和测试点的维修手册（Service Manual），这些手册是专门授权给授权维修中心的技术人员的。
（图片来源网络，侵删）
我们可以通过维修手册的核心组成部分和维修思路，结合该型号电视的常见故障，为您提供一份非常实用的“维修指南”，这比一份静态的PDF手册更有实际价值。
第一部分：关于夏普46G100A电视的基本信息
- 型号: 46G100A
- 尺寸: 46英寸
- 面板类型: ASV (Advanced Super View) 液晶面板
- 背光技术: CCFL (冷阴极荧光灯管) - 这是维修的关键点之一
- 主要芯片组: 通常使用MTK (晨星) 或 MStar 方案，这是当时夏普中低端电视的主流方案。
- 上市时间: 约2010-2012年左右，属于比较老的机型。
第二部分：维修手册的核心内容与结构
一份完整的维修手册通常包含以下几个部分,我们可以围绕这些部分来分析46G100A的维修方法：
安全须知
这是维修的第一步,也是最重要的一步！
- 高压警告: 电视内部，特别是背光驱动板和电源板，存在致命的高压，在维修前，必须断开电源并等待至少5-10分钟，让高压电容充分放电，使用高压表或带绝缘柄的螺丝刀进行放电确认。
- 防静电: 拆卸和焊接主板、逻辑板时，务必佩戴防静电手环，防止静电击穿精密芯片。
- 工具准备: 准备好螺丝刀、万用表、电烙铁、热风枪、吸锡器、常用备件（如电源板、背光板、逻辑板、灯条等）。
故障代码与指示灯状态
这是诊断的“第一线索”，请观察电视开机时或故障状态下，电源指示灯的状态（颜色、闪烁次数）。

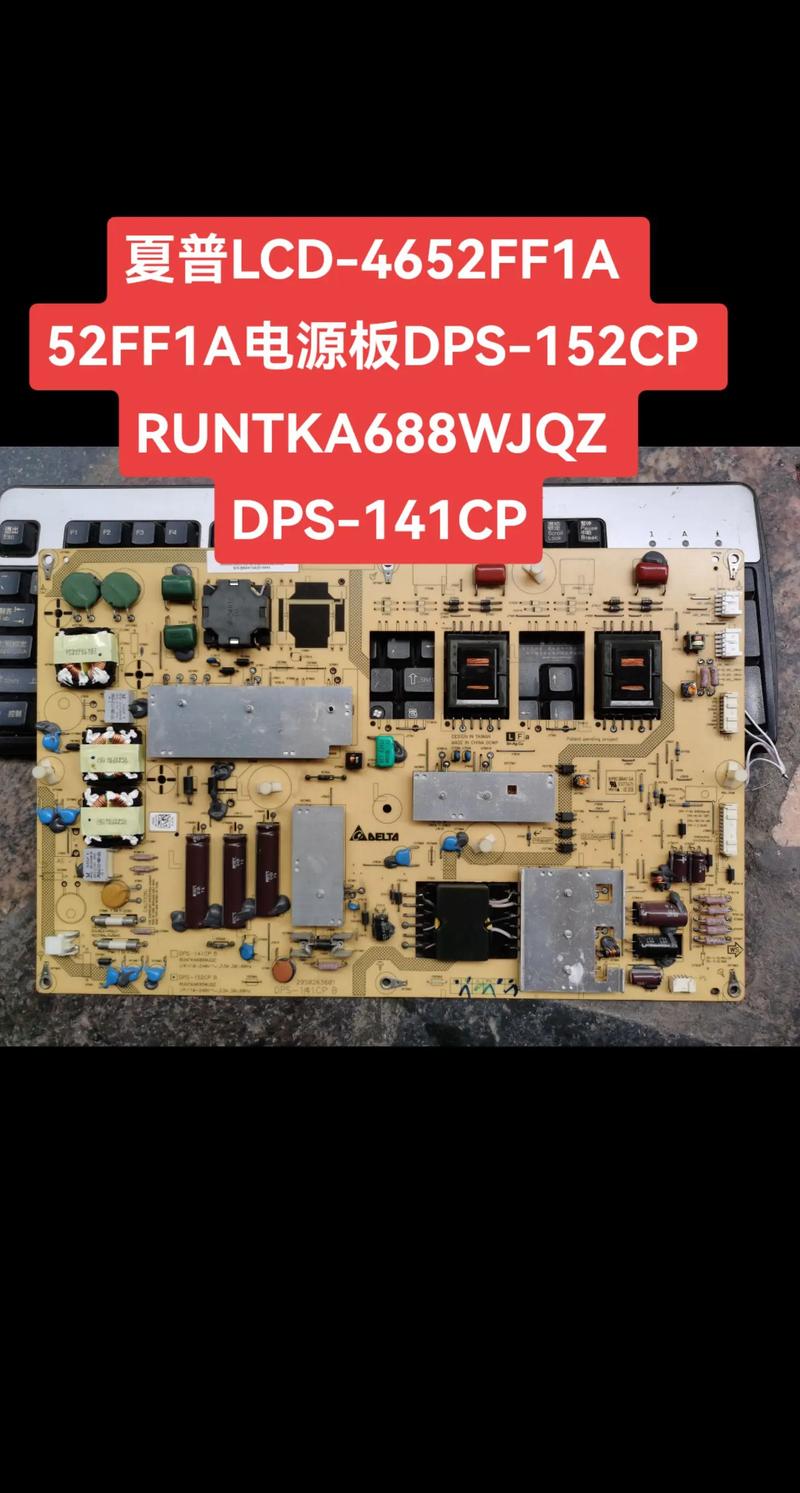

（图片来源网络，侵删）
- 红色指示灯闪烁3次: 可能对应特定的故障代码（如逻辑板故障、EEPROM数据错误等）。
- 红色指示灯常亮: 可能是电源板故障或保护电路启动。
- 绿色指示灯闪烁: 可能是正在升级软件或系统初始化。
操作方法: 记录指示灯的闪烁模式，然后查阅手册中的代码表，可以快速定位到故障的大致范围（电源、背光、逻辑板等）。
整机分解图与零件清单
- 分解图: 帮助你了解电视的内部结构，如何拆卸后盖、屏幕、主板、电源板等，避免暴力拆卸损坏卡扣或线缆。
- 零件清单: 列出所有组件的型号和零件号，这对于寻找替代品至关重要，你可以找到电源板的具体型号，然后去淘宝、京东或专业维修网站搜索同型号或兼容的电源板进行更换。
电路图与信号流程图
这是维修的“地图”。
- 电源电路图: 显示交流输入如何转换为+5V, +12V, +24V (或+19V) 等各组直流电压，供给主板、背光板等。
- 背光驱动电路图: 显示主板如何发出背光开关和亮度控制信号，以及背光板如何点亮灯管。
- 逻辑板/主板电路图: 显示信号处理、屏供电、LVDS信号输出等。
- 信号流程图: 帮助你理解信号从天线/AV/HDMI接口输入，经过主板处理，最后通过LVDS线传送到逻辑板，再到屏幕的全过程。
调试与校准
这部分通常不涉及硬件维修,但软件故障（如白屏、花屏、图像异常）可能需要进入工厂菜单进行初始化或校准，进入方法通常是遥控器输入特定的按键组合（如 静音 -> 电源 -> 菜单 等），不同型号方法不同，需要自行搜索。
第三部分：夏普46G100A常见故障分析与维修思路
结合以上结构,我们来分析这款电视的典型问题：

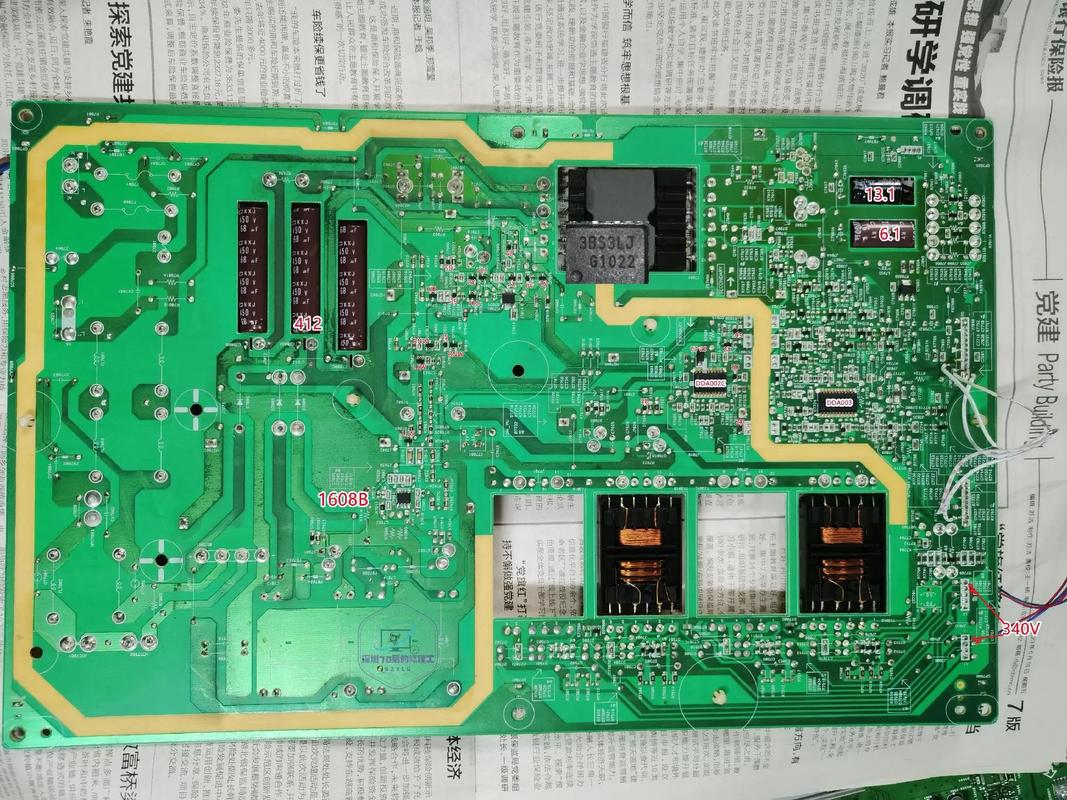

（图片来源网络，侵删）
故障现象一：完全不开机，指示灯不亮
- 原因分析:
- 电源问题: 电源板损坏，或市电输入保险丝熔断。
- 电源线问题: 电源线或插座故障。
- 维修步骤:
- 检查电源线和插座是否正常。
- 打开电视后盖,找到电源板，观察交流输入保险丝（通常是一个小玻璃管或方形元件）是否发黑或熔断。
- 如果保险丝熔断,不要直接更换！必须检查电源板上的关键元件，如 PFC（功率因数校正）电路的大电容、整流桥、开关管（如SCxxxx, Kxxxx系列） 是否有击穿短路，更换损坏的元件后，再上电测试。
- 如果保险丝完好,但各组电压（+5V Standby待机电压是关键）无输出，则基本可以判定电源板损坏，建议直接更换整个电源板模块。
故障现象二：指示灯亮，屏幕不亮，但背光亮（或能听到轻微的“滋滋”声）
- 原因分析:
- 主板问题: 主板未工作，无法输出背光开关信号和LVDS图像信号。
- 逻辑板问题: 逻辑板损坏，无法接收LVDS信号并驱动屏幕显示。
- 屏幕本身问题: 屏幕内部驱动电路损坏。
- 维修步骤:
- 听声音: 仔细听，如果能听到“滋滋”声，通常是背光板在尝试工作但未成功，可能是灯条或背光板本身故障。
- 测信号: 在开机状态下，用万用表测量主板连接到背光板的ON/OFF（开关） 和 BRI/ADJ（亮度调节） 电压，正常情况下，ON/OFF电压应有跳变（如从低电平跳变到高电平）。
- 替换法（最有效）:
- 判断主板: 如果背光ON/OFF信号电压正常，但屏幕依然不亮，可以尝试将主板上的LVDS排线拔下，插到一块同型号的好的逻辑板上，如果屏幕能显示图像，则说明是原逻辑板损坏，如果还是不亮，则可能是主板或屏幕问题。
- 判断逻辑板/屏幕: 如果手头有好的逻辑板，替换原逻辑板进行测试，如果屏幕恢复显示，则是逻辑板坏，如果替换后仍不亮，且背光正常，则很可能是屏幕本身损坏（维修成本极高，通常建议报废）。
故障现象三：屏幕图像异常（如花屏、白屏、黑屏、竖线/横线）
- 原因分析:
- 信号线问题: 主板到逻辑板的LVDS排线接触不良或损坏。
- 逻辑板问题: 逻辑板上负责图像处理的芯片或供电电路损坏。
- 主板问题: 主板输出的LVDS信号异常。
- 屏幕问题: 屏幕内部T-CON电路损坏。
- 维修步骤:
- 重新插拔: 首先重新插拔主板和逻辑板之间的所有排线，确保牢固。
- 替换法: 这是最可靠的方法。
- 如果是白屏/黑屏，通常是逻辑板的屏供电（如VGL, VGH等）或LVDS接口问题。
- 如果是花屏、竖线/横线，这非常像T-CON（时序控制电路）故障，逻辑板上有T-CON芯片，或者屏幕内部集成了T-CON，可以尝试更换逻辑板，如果更换逻辑板无效，则很可能是屏幕内部T-CON损坏，基本无维修价值。
第四部分：如何获取相关资料
虽然官方手册难寻,但你可以通过以下渠道找到有用的信息：
- 专业维修网站:
- Badcaps.net: 国际知名的电子维修论坛，有大量电源维修案例和图纸。
- 维修吧、迅维网等国内维修论坛: 可以搜索“夏普 46G100A”，可能会有其他维修师傅分享的维修经验和图纸。
- 电商平台:
- 在淘宝、阿里巴巴等平台搜索“夏普 46G100A 电源板”、“夏普 46G100A 背光板”等关键词，卖家通常会提供电源板或背光板的实物图片、型号和引脚定义，这对于更换备件非常有帮助。
- 视频网站:
在Bilibili、YouTube上搜索“夏普电视维修”、“电源板维修”、“灯条维修”等关键词，有大量详细的视频教程，比看文字更直观。
对于夏普46G100A这样一台老电视,维修的核心思路是 “先电源，后背光，再信号”，并大量使用 “替换法” 来快速定位故障板卡。
- 电源板是故障高发区，维修相对简单，直接更换模块最省事。
- 背光系统（灯条、背光板）是另一大故障点，特别是灯条老化或断线很常见。
- 逻辑板和屏幕的故障相对复杂，一旦损坏，维修成本可能接近甚至超过电视本身的价值，需要谨慎评估。
希望这份“维修指南”能对您有所帮助，在动手之前，请一定将安全放在第一位！
