维修电磁炉,安全永远是第一位的，在开始任何操作前，请务必确保：

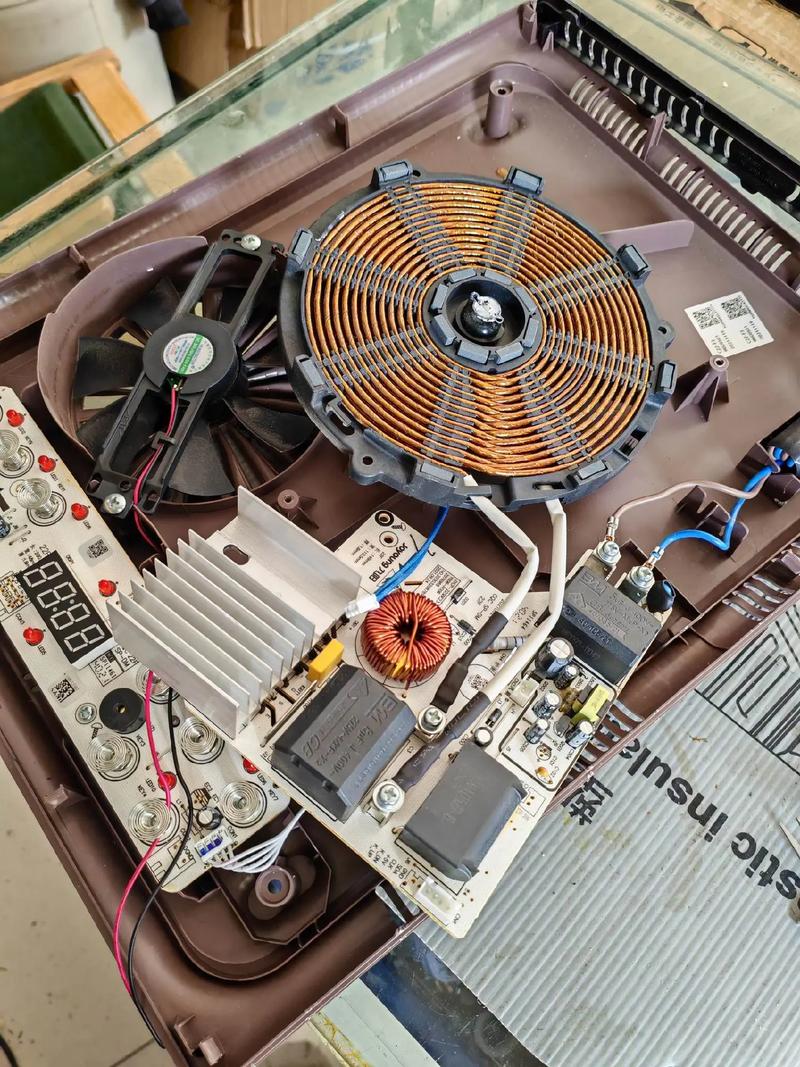

（图片来源网络，侵删）
- 断电！断电！断电！ 拔下电源插头。
- 放电！ 用一个阻值较小的电阻（如200Ω/2W）或一个大功率灯泡，在高压电容器的两端进行放电，防止被残余的高电压电击。
- 准备工具：万用表（必备，最好有电容档、二极管档）、螺丝刀、尖嘴钳、镊子、酒精、松香等。
第一步：故障现象分析与初步诊断
你需要明确你的电磁炉出现了什么具体问题,不同的现象，指向的故障区域也不同。
| 常见故障现象 | 可能的故障区域 |
|---|---|
| 完全不通电，屏幕无任何显示 | 电源线或电源插座问题 保险丝（FUSE）熔断 压敏电阻（RV）击穿 整流桥（DB1）击穿 高压滤波电容（C1）问题 电源芯片（VIPer12A/22A等）损坏 |
| 通电有报警声（如E0/E1/E2/E3/E4/E5/E6/E7） | 这是最常见的情况，E代码代表具体故障： E0：无锅或锅具材质不符 E1：IGBT管过热保护 E2：锅具干烧或超温保护 E3：V电压过高保护 E4：V电压过低保护 E5：IGBT管过热保护 E6：电网电压过高保护 E7：电网电压过低保护 （注意：不同型号代码定义可能略有差异，请以实际机器为准） |
| 能检到锅，但加热功率低，或者断续加热 | 同步电路（电阻R/RV）异常 IGBT驱动电路问题（如U2A, R11-R14, D5-D8） PWM脉宽控制信号异常（来自主控芯片U1） IGBT或整流桥性能不良 |
| 开机后风扇不转 | 风扇电机损坏 风扇电机供电电路或三极管损坏 主控芯片未发出风扇驱动信号 |
第二步：关键元器件检测（以不通电或报E0为例）
这里我们以最常见的“不通电”或“报E0（检不到锅）”故障为例，进行详细的元器件检测流程。
A. 保险丝（FUSE）检测
- 外观检查：取下保险丝，观察玻璃管内部是否发黑或有熔断痕迹，如果发黑严重，说明后级有严重短路。
- 万用表测量：用电阻档或二极管档测量，如果蜂鸣器响或阻值很小，说明保险丝完好，如果蜂鸣器不响且阻值无穷大，说明保险丝已熔断。
-
如果保险丝熔断：绝对不能只换一个保险丝就通电！ 必须找到导致熔断的根本原因，否则会再次熔断，甚至扩大故障。
- 重点检测以下元件是否击穿短路：
- 压敏电阻：在电源输入端，通常标有“07D471”或“10D471”等，用二极管档测量正反向阻值，正常时都应是无穷大，如果阻值很小或为0，则已击穿。
- 整流桥（DB1）：用二极管档测量它的四个引脚，正常时正向有0.5V左右的压降，反向无穷大，如果任意两个引脚之间正反向都导通，则已击穿。
- IGBT管：这是最容易损坏的元件之一，拆下后，用万用表二极管档测量C、E、G三个极，正常情况下，C-E之间正反向都应不通；G-C、G-E之间，正向有一个0.7V左右的二极管压降，反向不通，如果C-E之间或C-G之间击穿短路，IGBT就坏了。
- 高压滤波电容（C1）：用电阻档给它充电，观察指针是否能先回零，然后慢慢回到无穷大，如果阻值始终很小，说明电容已击穿。
- 重点检测以下元件是否击穿短路：
-
如果保险丝完好：说明后级电路没有严重短路，故障可能在低压控制部分，此时可以通电（注意安全，最好用隔离变压器），进行下一步检测。

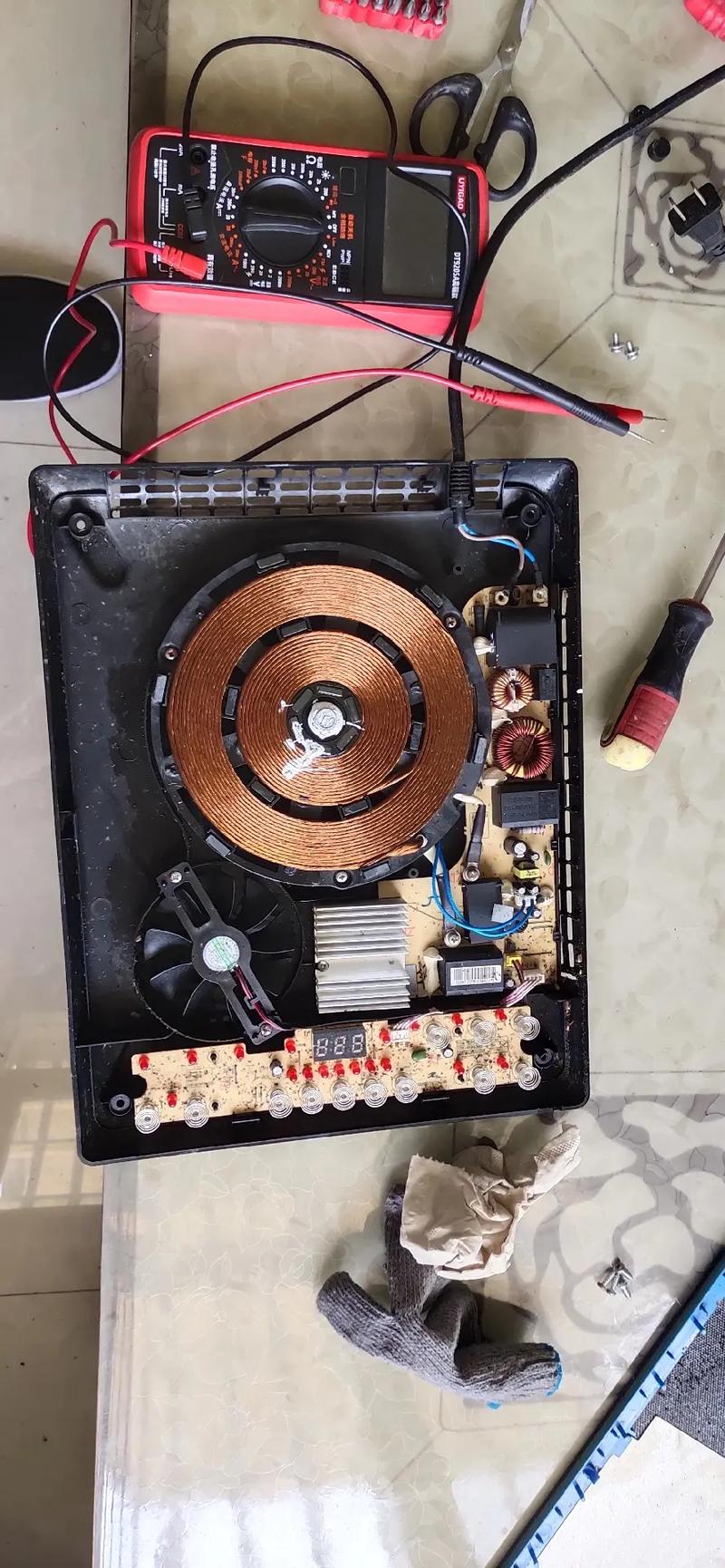

（图片来源网络，侵删）
B. 低压电源电路检测
低压电源负责为整个控制系统（芯片、风扇等）提供稳定的+5V或+18V等电压。
- 测量高压滤波电容C1两端电压：通电后，此处应有约300V的直流电压，如果没有，检查电源线和整流桥。
- 测量开关电源输出电压：
- 找到开关电源芯片（通常是VIPer12A或类似型号）。
- 测量其VCC脚（通常在第8脚）是否有启动电压（约18-20V）。
- 测量反馈脚（FB，通常在第4脚）电压。
- 测量次级整流二极管（如D9）和滤波电容（如C5）两端，看是否有+5V或+18V电压输出。
- 如果没有输出,重点检查开关变压器、次级整流二极管、滤波电容以及开关电源芯片本身是否损坏。
C. 检锅电路检测（针对报E0故障）
如果电源正常（有+5V等），但报E0（检不到锅），问题通常出在检锅电路。
- 同步电路：检测由多个电阻（通常是几个100kΩ左右的电阻串联或并联）组成的电压取样电路，这些电阻的阻值变化或开路，会导致同步信号异常，从而检不到锅，用万用表逐一测量其阻值是否与标称值相符。
- LC振荡电路：这是检锅的核心，由IGBT、加热线盘、谐振电容（通常是2uF左右的高压电容）组成。
- 加热线盘：本身是一个空心电感，用万用表电阻档测量其两端，阻值应非常小（接近0Ω），且通，如果开路，自然无法加热。
- 谐振电容：这个电容耐压高，容易失效，用万用表电容档或替换法检查其容量是否正常。
- 驱动电路：主控芯片（U1）产生的PWM信号需要经过驱动电路放大，才能驱动IGBT工作。
- 找到驱动芯片（通常是U2A，如光耦PC817或专用驱动IC）。
- 用示波器或万用表测量驱动芯片的输入端和输出端,开机放入锅具时，应能看到PWM脉冲信号。
- 如果输入有信号而输出没有,说明驱动芯片或其周边电阻、二极管损坏。
第三步：九阳21HS29的常见“通病”和易损件
根据维修经验和电路图,这款型号有几个比较常见的故障点：
- IGBT管和整流桥：作为功率转换的核心，是过流、过压下的首要牺牲品，维修时，这两个建议成对更换，即使看起来只有一个损坏。
- 谐振电容：长期工作在高频高压下，容量衰减或失效是常见问题，导致检不到锅或加热异常。
- 同步取样电阻：这些电阻功率不大，长期工作在高温环境下，容易阻值漂移或开路，破坏同步信号，导致报E0或加热不稳定。
- 风扇电机：如果风扇不转，会导致IGBT和锅底温度传感器检测到过热，从而报E1或E2保护，可以手动拨动一下风扇，如果转不动或有异响，就需要更换。
- 按键板：如果按键失灵，可以考虑更换整个按键板，因为维修单个微动开关比较麻烦。
维修流程总结
- 安全准备：断电、放电。
- 目测：观察电路板有无明显烧黑、鼓包、元件脱落的地方。
- 测保险丝：判断有无严重短路。
- 熔断：查压敏电阻、整流桥、IGBT。
- 完好：查低压电源。
- 查电源：确保控制系统（+5V等）供电正常。
- 查故障代码：根据E代码提示，重点检查对应保护电路的传感器（如温度传感器）或相关电路。
- 查检锅电路（针对E0）：
- 查同步电阻。
- 查加热线盘和谐振电容。
- 查驱动电路。
- 查加热控制：如果能检到锅但不加热或加热弱，查PWM信号输出、驱动电路和IGBT。
- 更换元件：找到损坏的元件，用同型号、同参数的元件进行更换。
- 测试：不要马上装好外壳测试！将电磁炉外壳置于上方，以便观察和测量，先放上合适的锅具，通电测试，看是否恢复正常，测试几分钟，确认没有异常后再装回。
重要提醒
- 资料：如果你有该型号的电路图，维修起来会事半功倍，网上可以搜索“九阳21HS29电路图”。
- 代换：维修时，尽量使用原厂或参数完全相同的元器件代换，特别是IGBT、电容、二极管等，参数不匹配可能导致新换的元件再次损坏。
- 无把握：如果以上步骤你无法完成，或者维修后问题依旧，强烈建议联系九阳官方售后服务或寻找专业的家电维修师傅，以免造成更大的损失或安全风险。
