第一部分：维修前的准备与心态
-
安全第一：

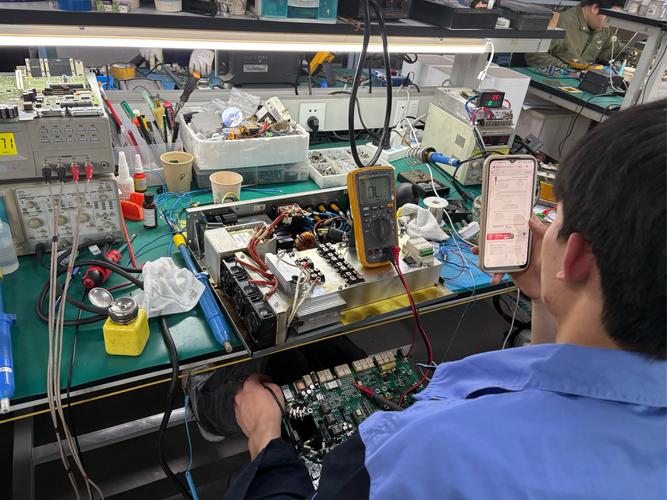

（图片来源网络，侵删）- 断电：在进行任何操作前，务必完全断开DVR与汽车点烟器/USB的连接。
- 防静电：人体静电可能损坏精密的电子元件，请佩戴防静电手环，或者触摸一下金属物体（如暖气片）释放静电。
- 工作环境：选择一个干净、光线充足、平整的工作台。
-
工具准备：
- 基础工具：
- 螺丝刀套装：包含十字、一字、星形（Torx）等规格,用于拆机。
- 镊子：尖头和弯头镊子,用于夹取微小元件。
- 万用表：必备工具，用于测量电压、电阻、通断等。
- 放大镜或显微镜：PCB上的元件和焊点都非常小,放大镜能帮你看得更清楚。
- 焊接工具：
- 电烙铁：建议选择温控可调的（如300-350°C）,配一个合适的尖头烙铁头。
- 焊锡丝：建议使用含松香的0.3mm-0.8mm的锡丝。
- 吸锡器 或 吸锡线：用于拆焊元件时吸走多余的焊锡。
- 助焊剂：帮助焊接,让焊点更完美。
- 热风枪：用于拆焊BGA、贴片IC等大型元件，对新手有一定难度,慎用。
- 清洁工具：
- 无水酒精 或 专用电子清洁剂：用于清洗电路板上的污垢和松香残留。
- 棉签：配合酒精使用。
- 小毛刷：用于清理灰尘。
- 基础工具：
-
心态准备：
- 耐心细致：PCB维修是精细活,急躁容易导致损坏。
- 从简到繁：先从最可能、最简单的故障入手,逐步排查。
- 接受失败：有些故障可能无法修复，或者维修成本过高,直接更换可能更划算。
第二部分：故障诊断与排查流程（核心步骤）
不要一上来就拆机,先通过现象判断问题所在。
步骤1：确认外部问题

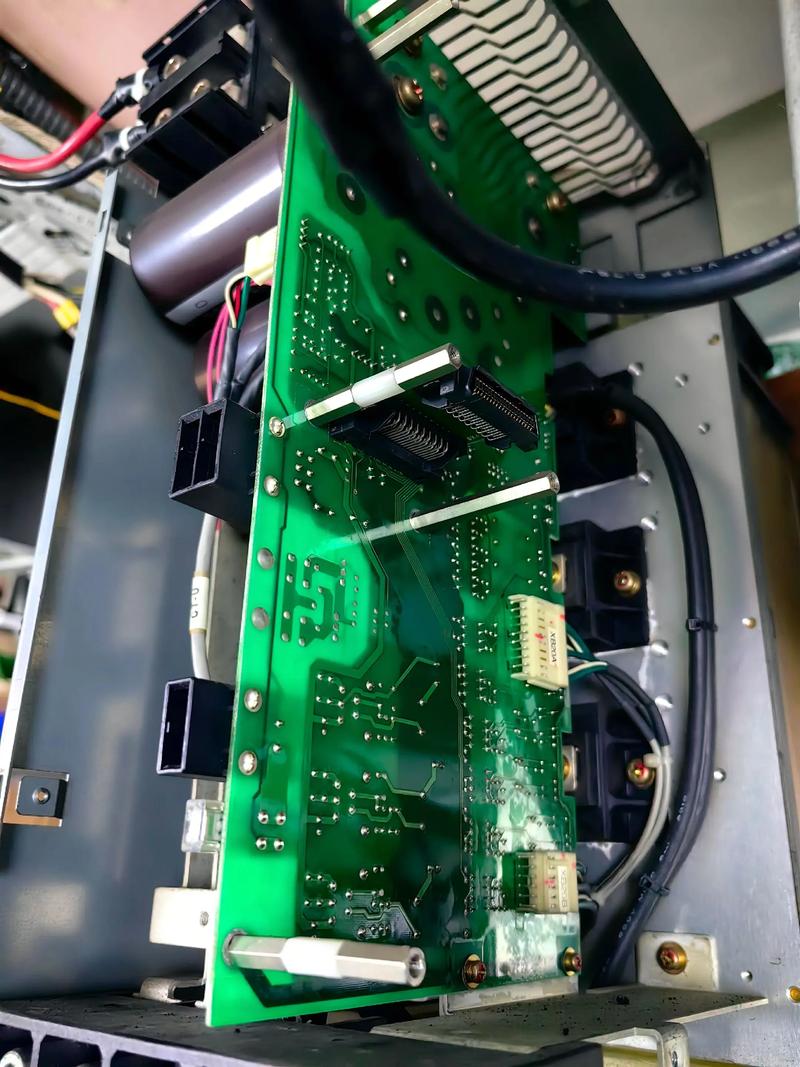

（图片来源网络，侵删）
- 电源问题：检查车充/USB线是否损坏？换个车充或USB口试试。
- 存储卡问题：格式化存储卡（使用FAT32格式），或者换一张确认好的存储卡，很多“无法录制”的故障其实是卡的问题。
- DVR按键/屏幕问题：如果按键失灵或屏幕不亮,可能是按键膜损坏或屏幕排线松动。
步骤2：初步上电观察
- 如果排除了外部问题,拆开DVR外壳。
- 连接电源，仔细观察PCB板：
- 有无明显烧毁痕迹：寻找发黑、烧焦的元件,闻一闻有无焦糊味。
- 有无明显损坏：电容鼓包、漏液，元件引脚断裂、虚焊等。
- 有无异常发热：用手（小心烫伤）轻轻触摸芯片、电阻等元件,看是否有某个地方异常发烫。
步骤3：使用万用表进行测量 这是最关键的诊断步骤。
-
测量输入电压：
用万用表直流电压档，测量电源输入端（通常是USB接口的VCC和GND）的电压是否为正常的5V，如果电压异常或为0,说明问题可能在电源输入部分或保险丝。
（图片来源网络，侵删） -
测量保险丝：
- 很多DVR在电源入口处会有一个贴片保险丝，用万用表的二极管档或通断档测量其两端是否导通（蜂鸣），如果不通，说明保险丝熔断,需要更换同规格的保险丝。
-
测量电源输出：
- 如果输入电压正常，但整个板子没反应，需要沿着电源路径测量，通常会有一个降压芯片（如AMS1117-3.3），将5V转为3.3V供给主控芯片。
- 测量降压芯片的输入脚（应有5V）和输出脚（应有3.3V），如果输入正常，输出异常（如0V或电压很低）,则可能是该芯片损坏。
-
测量核心供电：
- 主控芯片、内存、图像传感器等都需要稳定的核心电压（如3.3V, 1.8V, 1.2V），找到主控芯片旁边的小型贴片电容，测量其对地电压是否正常，如果某个电压缺失，可能是供电电路中的电感、电容或电源管理芯片损坏。
-
检查时钟信号：
- 主控芯片旁边通常有一个晶振，提供时钟信号，用万用表直流电压档测量晶振两脚，通常会有一个微小的电压（如0.2V-1.5V），如果电压完全一样（比如都是0V或都是3.3V），晶振可能停振，需要用示波器才能准确判断,但电压异常是重要线索。
-
检查复位信号：
主控芯片有一个复位引脚，上电时会产生一个复位信号使其初始化，如果复位电路一直处于复位状态,芯片也无法工作。
第三部分：常见故障与维修案例
案例1：完全不通电，指示灯不亮
- 可能原因：
- 保险丝熔断。
- 电源输入线断裂或接口虚焊。
- 降压芯片损坏。
- 维修方法：
- 找到保险丝,测量后更换。
- 检查USB接口焊点,补焊。
- 测量降压芯片，若损坏,更换同型号芯片。
案例2：指示灯亮，但无法开机/黑屏
- 可能原因：
- 主控芯片虚焊或损坏。
- 内存芯片虚焊或损坏。
- 屏幕排线松动或损坏。
- 晶振停振。
- 维修方法：
- 重点补焊：对主控芯片、内存芯片等BGA或QFP封装的IC进行补焊，使用尖头烙铁蘸取足量松香，快速均匀地拖动烙铁头在芯片引脚上，使其重新熔焊,这是最常见的修复方法。
- 检查屏幕排线是否插紧，接口是否有氧化,用酒精棉签擦拭。
- 如果怀疑晶振，可以尝试更换一个同频率的晶振（需要非常精细的焊接技术）。
案例3：图像异常（花屏、条纹、卡顿）
- 可能原因：
- 内存芯片虚焊或损坏。
- 图像传感器与主控芯片之间的数据线（MIPI CSI-2）虚焊或干扰。
- 主控芯片本身问题。
- 维修方法：
- 补焊内存芯片：这是最可能的原因。
- 检查图像传感器到主控之间的焊点和走线,看有无虚焊或断裂。
- 如果以上都无效，可能是主控或图像传感器本身损坏,维修难度和成本很高。
案例4：无法存储文件或文件损坏
- 可能原因：
- 存储卡槽虚焊或损坏。
- 主控芯片的存储卡控制部分有问题。
- 维修方法：
- 补焊存储卡槽：这是最常见的解决方法。
- 检查存储卡槽的引脚是否变形或氧化。
第四部分：维修技巧与注意事项
-
拆机技巧：
- 记录下螺丝的位置和长度，长短不一,装错会压坏PCB。
- 拆开外壳后，注意观察排线，小心拔出,不要暴力撕扯。
-
焊接技巧：
- 烙铁使用：烙铁头要保持清洁，沾上少量锡（吃锡），焊接时，让烙铁头同时接触元件引脚和焊盘，待焊锡熔化并完全包裹引脚后,再迅速移开烙铁。
- 避免过热：一个焊点在3-5秒内应完成焊接,过热会损坏PCB铜箔和元件。
- 拆焊技巧：对于多引脚元件，先用吸锡器将大部分焊锡吸走，再用烙铁尖逐个清理剩余焊锡，同时用镊子轻轻将元件取下，对于BGA芯片，强烈建议使用热风枪,并严格控制温度和风速。
-
清洁技巧：
用棉签蘸取少量无水酒精，轻轻擦拭焊点和污垢,等待酒精完全挥发后再通电测试。
-
更换元件：
- 保险丝：查找上面印的数字（如F, 0A, 1A）,更换同规格的。
- 电容：记录容量（如10uF）和耐压（如16V）,更换同参数的。
- 芯片：务必找到型号完全一致的芯片替换。
第五部分：何时应该放弃？
- PCB严重烧毁：大面积发黑、铜箔烧断,无法修复。
- 核心芯片损坏：主控芯片、图像传感器等BGA芯片损坏,且无法找到替换件或替换成本过高。
- 价值过低：对于几十块钱的DVR,你花在维修上的时间和金钱可能已经超过买一个新的了。
- 维修后出现新问题：如果维修操作不当导致故障扩大,建议果断放弃。
希望这份详细的指南能帮助你解决DVR的PCB故障，维修是一个不断学习和实践的过程,祝你成功！
