第一部分：什么是匝间短路？
我们需要理解这个故障。

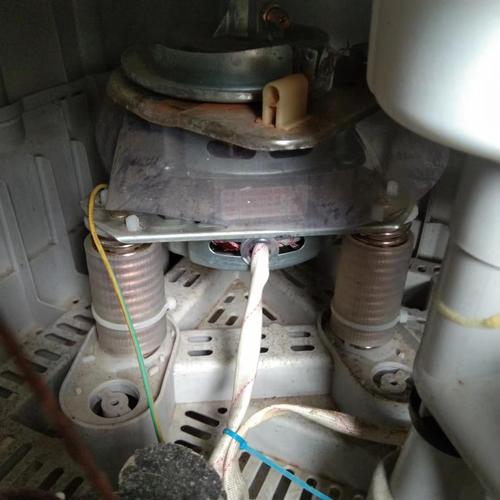

（图片来源网络，侵删）
- 电机结构：洗衣机电机（通常是单相交流电机或BLDC无刷直流电机）的核心是定子线圈,线圈由多匝铜线绕制而成。
- 匝间短路：由于某种原因，线圈中本应绝缘的相邻两匝或多匝铜线之间发生了绝缘损坏，导致铜线直接接触，电流不再按设计的路径流经所有线圈，而是从短路的匝中“抄近路”。
- 后果：
- 局部过热：短路匝会产生巨大的涡流和热量，导致该处线圈迅速烧焦、冒烟。
- 电机无力：短路导致有效匝数减少，电机主磁场减弱，输出扭矩大幅下降,甚至无法启动。
- 电流增大：为了维持输出，电机总电流会显著增大,可能导致保护器跳闸或烧毁。
- 异响：严重短路时，电机内部会发出“嗡嗡”的电磁声或“噼啪”的放电声。
第二部分：如何判断是匝间短路？
在动手维修前，必须准确判断故障点,避免误判。
直观检查法（最直接）
- 断电并拆机：务必先拔掉洗衣机电源插头，然后拆开洗衣机后盖或底座,取出电机。
- 观察外观：
- 仔细检查电机定子线圈（即绕在铁芯上的铜线部分）。
- 寻找是否有明显的烧焦、变黑、发黄的痕迹，匝间短路通常会导致局部过热，这些痕迹就是短路点的“地图”。
- 闻一闻是否有焦糊味,这是最典型的故障气味。
万用表电阻法（初步判断）
此方法适用于有动手能力的用户,但精度有限。
- 断电：确保电机完全断电。
- 拆下接线盒：找到电机上的接线端子，通常有3-4根线（运行、启动、公共端）。
- 测量绕组阻值：
- 使用万用表的电阻档（R×1或R×10档）。
- 分别测量绕组之间的直流电阻值（测量运行绕组与公共端、启动绕组与公共端、运行绕组与启动绕组之间的电阻）。
- 对比：如果您的电机是同型号的，可以找一台好的电机进行对比，短路绕组的阻值会比正常值明显偏低。
- 注意：此方法只能检测严重的匝间短路，轻微的短路可能导致阻值变化不大,难以判断。
专业仪器检测法（最准确）
这是维修店和专业人员使用的标准方法。
- 匝间短路测试仪：这是专门检测匝间短路的设备，它通过向绕组施加一个高压、高频的脉冲电压,观察绕组的响应波形。
- 判断原理：一个健康的绕组，其波形应该是平滑且有规律的，如果存在匝间短路，由于电感量减小和能量损耗，波形会出现下凹、振荡或畸变。
- 兆欧表（摇表）：可以用来测量绕组对地（电机外壳）的绝缘电阻，判断是否对地短路,但检测匝间短路效果不佳。
第三部分：维修步骤（动手操作指南）
警告：维修电机绕组属于高难度操作，需要专业的工具、技能和耐心，如果您没有相关经验，强烈建议直接更换新电机，因为维修成本可能接近甚至超过新电机价格，且维修后性能和寿命难以保证。

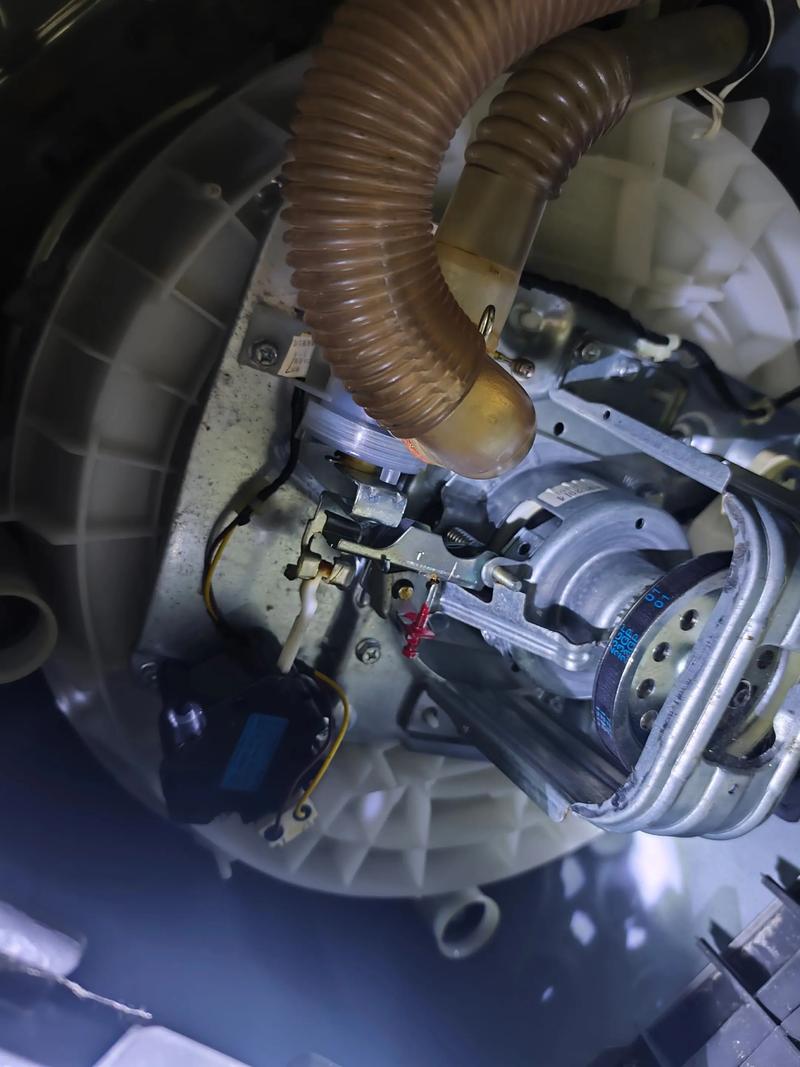

（图片来源网络，侵删）
如果您决定尝试,请按以下步骤操作：
准备工作
- 工具：万用表、电烙铁、热风枪（或喷灯）、美工刀、斜口钳、尖嘴钳、绝缘纸（青稞纸或DMD纸）、绝缘漆（绝缘清漆）、绕线机（可选）、绑扎线。
- 材料：同规格的漆包线、绝缘纸、绝缘漆、绝缘套管。
- 防护：口罩、手套、护目镜,绝缘漆和清洗剂有刺激性气味。
详细步骤
第一步：拆解电机
- 拆下电机与传动皮带（如果适用）。
- 拆下电机端盖的固定螺丝，注意，有些电机是铸铝外壳，可能需要加热才能打开，但加热温度需严格控制,以免损坏内部线圈。
- 小心地取出电机转子（即中间可以转动的部分）。
- 将定子（带线圈的铁芯部分）从机座中分离出来。
第二步：拆除旧绕组
- 记录原始数据（至关重要！）：在拆除线圈前，务必记录下以下所有信息，否则无法重新绕制：
- 绕组形式：单层叠绕、双层叠绕、同心式等。
- 线圈节距：每个线圈跨越多少个槽。
- 线圈尺寸：用软尺测量线圈的周长和匝数。
- 线径：用千分尺测量漆包线的直径。
- 匝数：数清楚每个线圈的匝数。
- 接法：是Y（星形）接法还是Δ（三角形）接法。
- 拆除线圈：
- 用斜口钳剪断线圈端部的扎线。
- 用尖嘴钳或平口钳将线圈的一个端部从槽中撬出来。
- 从另一端将整个线圈拉出，如果线圈很紧，可以稍微加热定子铁芯（注意温度，避免烤焦）,趁热拉出。
- 清理干净定子槽内的残留绝缘物和漆皮,确保槽内平整干净。
第三步：绕制新线圈

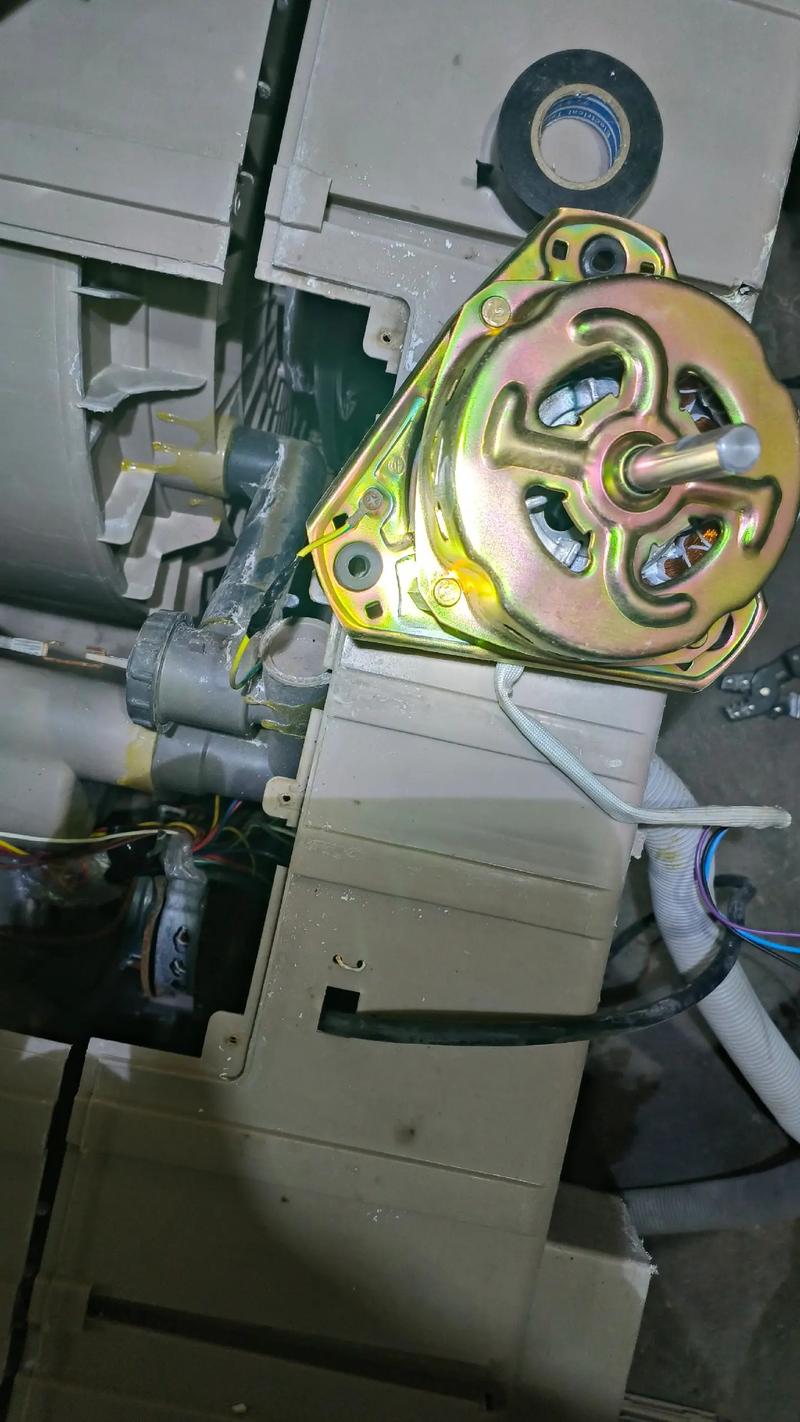

（图片来源网络，侵删）
- 制作绕线模：根据记录的线圈尺寸,用木板或亚克力制作一个简易的绕线模。
- 绕线：将同规格的漆包线整齐地绕在绕线模上，匝数必须与原来完全一致,可以使用绕线机来保证匝数准确和排列整齐。
- 嵌线：
- 在定子槽内垫入一层新的绝缘纸。
- 将绕好的线圈按照原始的绕组形式和节距，小心翼翼地嵌入槽内，这是最考验耐心的步骤,要避免损伤漆包线的绝缘层。
- 每嵌完一个线圈,用绑扎线将其端部固定好。
第四步：接线与绝缘处理
- 连接绕组：按照原始的Y形或Δ形接法，将各个线圈的引出线正确连接起来，接头处必须焊接牢固,并套上绝缘套管。
- 整形：将线圈端部整理整齐，使其呈喇叭口状,避免与转子摩擦。
- 浸漆与烘干：
- 将整个定子放入绝缘漆中浸泡，或者用刷子反复涂刷,确保漆液完全渗透到线圈内部和槽中。
- 将浸好漆的定子放入烘箱中烘干，或者用灯泡、热风枪缓慢烘干，这一步的目的是增强绝缘强度、导热性和机械强度。
第五步：组装与测试
- 将烘干后的定子装回电机机座。
- 安装转子，调整好气隙（转子与定子之间的间隙）,确保转动灵活无摩擦。
- 装上端盖并拧紧螺丝。
- 空载测试：将电机与皮带断开，通电测试，观察电机转速是否平稳，有无异常声音和振动,是否发热。
- 负载测试：装上皮带，进行带负载测试,看洗衣机是否能正常洗涤和脱水。
第四部分：维修还是更换？
这是一个需要权衡的问题。
| 维修方案 | 更换新电机方案 |
|---|---|
| 优点： 1. 成本可能更低（如果自己动手）。 2. 有成就感，保留了原机。 |
优点： 1. 省时省力，直接替换即可。 2. 质量有保证，新电机通常有质保。 3. 性能稳定，故障率低。 4. 对于老旧电机，可能还能提升能效。 |
| 缺点： 1. 技术难度极高，需要专业知识和工具。 2. 耗时很长，从拆解到完成可能需要数小时甚至一天。 3. 维修后性能和寿命不确定，可能不如原厂。 4. 存在维修失败的风险，最终仍需更换。 |
缺点： 1. 成本相对较高，特别是对于高端或特定型号的洗衣机。 2. 需要购买匹配的新电机。 |
结论建议：
- 对于普通用户：强烈建议直接更换新电机，维修的性价比太低，且风险太高，现在电机价格已经非常透明,网上或家电维修店都能买到。
- 对于电子/电器爱好者或维修人员：如果挑战自己或成本极低（如电机是高端型号）,可以尝试维修。
第五部分：如何预防匝间短路？
虽然电机有一定寿命,但良好的使用习惯可以延长其寿命。
- 不要超载：衣物放得过多会增加电机负荷，导致过热,是线圈绝缘老化的主要原因。
- 均匀分布衣物：脱水时，衣物如果分布不均，会引起剧烈振动,可能导致电机内部线圈的绝缘层因摩擦而损坏。
- 保持干燥：洗衣机周围环境潮湿，水汽可能侵入电机内部，降低绝缘性能,确保洗衣机放置在通风干燥处。
- 及时清理：定期清理电机周围的灰尘和毛絮,这些杂物会阻碍散热。
- 电压稳定：避免在电压不稳定的环境下长期使用电机,过高或过低的电压都可能对电机造成损害。
希望这份详细的指南能帮助您解决问题！
