Wi-Fi模块技术资料概览
Wi-Fi模块的技术资料通常由模块制造商提供，是一套完整的文档，旨在帮助开发者将模块集成到自己的产品中，这套资料的核心目标是让开发者能够快速、正确地将模块与主控MCU（微控制器）连接，并通过软件驱动它实现Wi-Fi联网功能。
（图片来源网络，侵删）
这些资料通常可以分为以下几个大类：
- 核心数据手册
- 硬件设计指南
- 软件开发包/工具链
- 应用笔记和示例代码
- 认证和合规性文件
下面我们逐一详细解读。
核心数据手册
这是最基础、最重要的文档，相当于模块的“身份证”，它详细描述了模块的规格和电气特性。 **
- 产品概述: 简要介绍模块系列、主要特性和应用场景。
- 引脚定义: 这是硬件工程师最关心的部分，它会详细列出模块上每个引脚的功能，如：
VCC/3V3: 电源引脚GND: 地线U0TXD/U0RXD: UART串口引脚（用于与MCU通信）GPIO0,GPIO2,GPIO15,CH_PD/RST: 通用输入输出引脚和关键控制引脚（如启动模式、复位）VSYS,VIN: 外部电源输入引脚
- 电气特性: 提供关键的电压、电流参数。
- 工作电压: 如 3.3V ±10%。
- 电流消耗: 分为多种模式，如：
- 睡眠电流:
~10μA(深度睡眠模式) - 接收电流:
~80mA - 发射电流:
~170mA(在特定发射功率下)
- 睡眠电流:
- 逻辑电平: 通常是 3.3V CMOS/TTL 电平。
- 功能特性: 列出模块支持的Wi-Fi协议和功能。
- Wi-Fi协议: 802.11 b/g/n
- 工作频段: 2.4 GHz ~ 2.5 GHz
- 安全支持: WPA/WPA2/WPA3-PSK, WEP
- 其他功能: SoftAP (热点), Station (客户端), P2P, SmartConfig (一键配网)
- 尺寸和封装: 提供模块的物理尺寸图（通常是PDF或CAD文件）,方便PCB布局。
如何使用： 硬件工程师根据此文档设计主控板与模块的连接电路，特别是电源、地和串口连接。
（图片来源网络，侵删）
硬件设计指南
这份文档是数据手册的“操作手册”，专门指导你如何将模块正确地集成到你的PCB板上。 **
- 推荐原理图: 提供了模块外围电路的参考设计，包括：
- 电源电路: 强烈建议使用LDO（低压差线性稳压器）为模块供电，并添加足够的滤波电容（如10μF和0.1μF）以保证电源稳定。
- 天线接口: 详细说明天线接口的类型（如IPEX、U.FL）、阻抗（50欧姆）以及推荐的PCB布局和走线要求（阻抗匹配、长度、避免过孔等）。这是保证Wi-Fi信号强度的关键！
- GPIO上拉/下拉电阻: 指出哪些引脚需要外部上拉或下拉电阻（如
GPIO0,GPIO15,CH_PD），以及推荐的阻值（通常是10kΩ）,这些电阻直接影响模块的启动模式。
- PCB布局指南: 提供详细的布局建议。
- 布局: 模块应尽量放置在PCB边缘，远离金属外壳、大电流元件和高频干扰源。
- 接地: 强调大面积铺地的重要性,模块下方不应有其他信号线。
- 射频走线: Wi-Fi射频信号线的布线有严格要求，必须严格遵循50欧姆阻抗控制，避免90度直角转弯,并保持参考地平面完整。
如何使用： 硬件工程师必须严格遵循这份指南进行PCB设计，否则可能导致模块工作不稳定、Wi-Fi信号差甚至无法启动。
软件开发包 / 工具链
这是软件开发者的核心工具包，包含了驱动模块所需的一切软件资源。 **

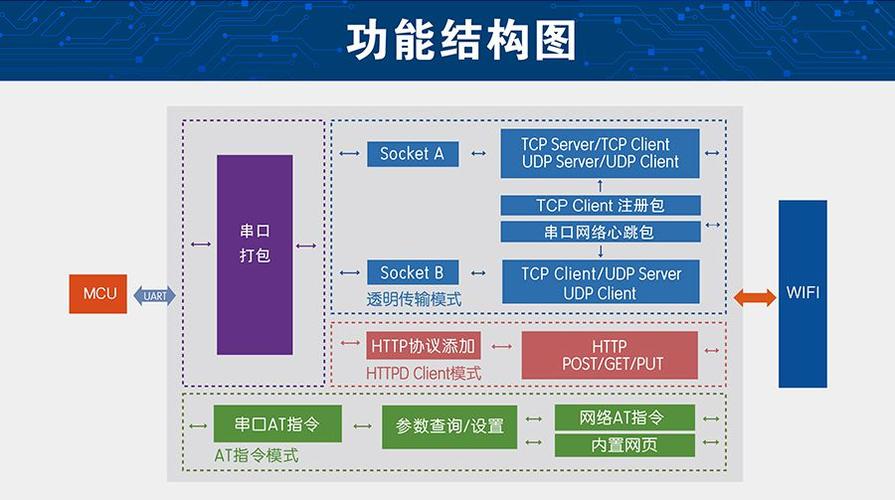

- AT指令集: 这是最常用、最简单的控制方式，模块通过UART串口接收文本命令（即AT指令），并返回响应。
- 指令列表: 包含所有可用的指令，如：
AT+RST: 复位模块AT+CIPMUX=1: 启用多连接模式AT+CIPSTART=0,"TCP","www.example.com",80: 建立TCP连接AT+CIPSEND=0,10: 发送10字节数据AT+CWLAP: 扫描可用Wi-Fi网络
- 指令格式: 详细说明每个指令的语法、参数和返回值。
- 指令列表: 包含所有可用的指令，如：
- 固件库/驱动: 对于更复杂的嵌入式系统（如STM32, ESP32），厂商会提供C/C++源码形式的驱动库，开发者可以直接在自己的工程中调用这些API函数来控制模块,而无需解析AT指令。
- 开发工具:
- 串口调试助手: 用于通过电脑串口向模块发送AT指令,进行初步测试。
- 固件烧录工具: 用于更新模块内部的固件版本。
- 配置工具: 如
ESP-Prog,J-Link或厂商专用工具,用于在线调试和编程。
- 编程接口/SDK:
- AT指令: 适用于任何带UART的MCU（如51, AVR, STM8, PIC等）。
- SPI/SDIO接口: 一些高性能模块（如ESP32系列本身）也支持高速的SPI或SDIO接口,此时需要厂商提供的相应驱动和SDK。
- 主机接口: 对于一些“无主机”的模块，它本身就是MCU，此时SDK就是完整的开发环境（如ESP-IDF for ESP32）。
如何使用： 软件开发者根据项目需求选择控制方式（通常是AT指令）,使用SDK中的工具和库进行开发和调试。
（图片来源网络，侵删）
应用笔记和示例代码
这部分资料非常实用，提供了针对具体场景的解决方案和参考代码。 **
- 典型应用场景:
- 《如何实现ESP8266的Station模式连接路由器》
- 《如何配置ESP32作为SoftAP热点》
- 《使用MQTT协议将传感器数据上传到云平台》
- 《实现OTA（空中升级）功能》
- 疑难解答: 针对常见问题提供解决方案。
Module not found(模块未找到): 检查串口连接、波特率、电源。Wi-Fi connected but no internet(连上Wi-Fi但无法上网): 检查路由器设置、DNS。connection timeout(连接超时): 检查信号强度、网络可达性。
- 示例代码: 提供完整的、可直接运行的代码示例，覆盖AT指令操作、TCP/UDP通信、HTTP客户端等,这能极大地加速开发进程。
如何使用： 在开发遇到瓶颈或需要实现特定功能时，首先查阅应用笔记,通常能找到现成的答案和代码。
认证和合规性文件
如果你的产品要上市销售，尤其是出口，这份文件至关重要。 **
- FCC ID (美国联邦通信委员会)
- CE (欧盟合格标志)
- IC (加拿大工业部)
- SRRC (中国国家无线电管理委员会)
如何使用： 产品制造商需要将模块的认证文件整合到自己产品的认证申请中，使用已经通过认证的模块,可以大大简化你自身产品的认证流程和成本。
主流Wi-Fi模块厂商及其资料获取
-
乐鑫科技:
- 产品: ESP8266, ESP32, ESP32-C系列, ESP32-S系列等。市场占有率极高，资料极其丰富。
- 资料获取: 乐鑫官方文档中心，提供英文和中文文档，包括数据手册、开发指南、ESP-IDF框架、AT指令集等。
-
博通:
- 产品: BCM43362, BCM43438等,被广泛应用于许多品牌的智能硬件中。
- 资料获取: 资料通常需要通过其客户经理或申请获得,不如乐鑫开放。
-
高通:
- 产品: QCA6174, QCA9377等,常见于高端路由器和笔记本电脑。
- 资料获取: 主要面向大型OEM客户,资料获取门槛高。
-
Realtek (瑞昱):
- 产品: RTL8710, RTL8189等,提供性价比高的解决方案。
- 资料获取: 官网提供部分数据手册和参考设计。
-
Silicon Labs (芯科科技):
- 产品: WF200, MGM210等,以低功耗和强大的软件生态著称。
- 资料获取: 官网提供完整的技术资料和开发工具。
如何高效查找和使用Wi-Fi模块技术资料
- 明确需求: 你是做硬件设计还是软件开发？你的主控MCU是什么？你需要哪些Wi-Fi功能？
- 找到官网: 确定你的模块型号,访问其制造商的官方网站。
- 定位资源:
- 硬件设计: 优先下载 《Data Sheet》 和 《Hardware Design Guide》。
- 软件开发: 优先下载 《AT Command Set》 和 《Software Development Kit》。
- 快速上手: 优先查找 《Application Notes》 和 《Example Code》。
- 善用搜索: 在官网内使用模块型号 + 关键词（如 "pinout", "AT command", "schematic"）进行搜索。
- 关注版本: 注意文档和固件的版本号，确保你使用的是最新且稳定版本,旧版本可能存在已知的Bug。
掌握了以上资料体系，你就能系统地解决在Wi-Fi模块集成过程中遇到的大部分问题,祝你开发顺利！
