第一部分：GIS装置概述
什么是GIS？
GIS 是 Gas-insulated Switchgear 的缩写，中文全称为气体绝缘金属封闭开关设备。
（图片来源网络，侵删）
GIS是一种将高压电器设备（如断路器、隔离开关、接地开关、互感器、避雷器等）集成在一个接地的金属封闭外壳内，并以绝缘性能优异的气体（通常是六氟化硫，SF₆）作为绝缘介质的成套高压配电装置。

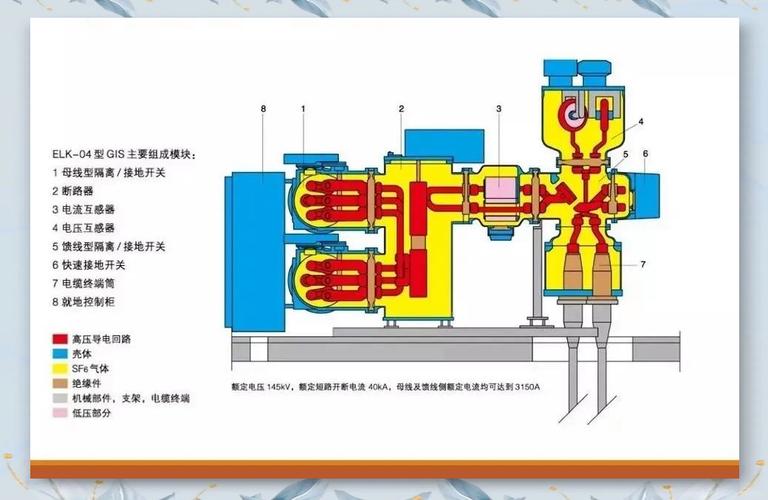

GIS的基本构成
GIS的核心思想是“集成”和“密封”，其基本构成包括：
- 导电部分: 主母线、断路器灭弧室、隔离开关、接地开关等的导电杆，这些部件通常由铜或铝制成。
- 绝缘部分: 这是GIS的核心，分为两大类：
- 主绝缘: 将高压带电体与接地外壳可靠隔离，主要使用SF₆气体作为主绝缘介质。
- 支撑绝缘件: 将导体固定在壳体中心，并承受机械和电气应力，通常使用环氧树脂浇注的盆式绝缘子。
- 外壳: 由铝合金或不锈钢制成的密闭容器，接地，内部充满SF₆气体，起到保护内部元件和接地屏蔽的作用。
- 灭弧室: 位于断路器内部，是GIS的“心脏”，它利用SF₆气体优异的灭弧性能来安全、高效地切断巨大的故障电流。
- 操动机构: 为断路器、隔离开关等提供机械操作的动力，如弹簧机构、液压机构或气动机构。
- 气体系统: 包括压力表、密度继电器（压力表）、阀门、管道等，用于监测和控制SF₆气体的压力，确保其密度在安全范围内。
GIS的主要优点
与传统敞开式空气绝缘开关设备相比,GIS具有显著优势：
- 占地面积小: 由于SF₆的绝缘强度是空气的3倍左右，相同电压等级下，GIS的尺寸可以做得非常紧凑，占地面积仅为传统AIS的10%-20%，这在土地资源紧张的城市中心、水电站、地下变电站等场所至关重要。
- 运行可靠性高: 内部元件密封在金属外壳中，不受外界环境（如污秽、潮湿、盐雾、小动物等）的影响，大大减少了因环境导致的绝缘故障和设备停运。
- 安全性高: 金属外壳接地，电场被完全屏蔽，不会发生人员触电危险，由于密封性好，电弧、爆炸等故障被限制在设备内部，对周围环境影响小。
- 维护工作量小: 密封结构减少了外部污染和氧化，检修周期长，维护成本低。
- 安装周期短: GIS通常在工厂内完成整体装配，以模块化形式运抵现场，现场只需进行少量的连接工作，安装速度快。
GIS的主要缺点
- 成本高昂: 制造工艺复杂，对材料和精度要求高，导致其初始投资成本远高于传统AIS。
- 对制造和安装工艺要求极高: 任何微小的导电微粒或绝缘缺陷都可能导致内部放电，引发严重事故，现场安装的洁净度和工艺控制至关重要。
- SF₆气体的环境影响: SF₆是一种极强的温室效应气体，其全球变暖潜能值是CO₂的23,500倍，且在大气中寿命极长（约3200年），其泄漏控制、回收和再利用是GIS使用中必须严肃对待的环保问题。
第二部分：GIS的核心绝缘技术
GIS的卓越性能,完全依赖于其先进的绝缘技术，这主要体现在两个方面：SF₆气体绝缘和盆式绝缘子支撑。
（图片来源网络，侵删）
SF₆气体绝缘技术
这是GIS最核心、最关键的绝缘技术。
a. SF₆气体的绝缘特性
- 极高的绝缘强度: SF₆气体是已知绝缘性能最好的气体之一，在均匀电场下，其绝缘强度约为空气的2.5-3倍，在稍不均匀电场（如GIS中的典型电场）下，其绝缘强度可以达到空气的3倍以上，这是GIS能够实现小型化的根本原因。
- 优异的灭弧性能: SF₆气体具有极强的电负性，这意味着其分子很容易吸附自由电子，形成负离子，负离子的运动速度比自由电子慢得多，在电场中难以形成高速的电子崩，从而有效抑制了电离过程，使电弧在电流过零后能迅速熄灭，这使得SF₆断路器能够开断巨大的短路电流，且电弧不会重燃。
- 优良的导热性能: SF₆气体的热传导率较高，有助于在电弧燃烧时将电弧能量带走，帮助冷却和熄灭电弧。
b. 影响SF₆绝缘性能的关键因素
- 压力: 绝缘强度与气体压力成正比，GIS通常在0.3MPa至0.6MPa（表压）的压力下运行，以确保足够的绝缘裕度。
- 电场均匀性: GIS的内部结构设计（如导体、外壳形状、屏蔽措施）至关重要，目标是尽可能创造一个稍不均匀电场，避免局部电场过高导致电晕放电，任何尖锐的毛刺、突起都会成为电场畸变点，引发局部放电，最终导致绝缘击穿。
- 导电微粒: 这是GIS绝缘的“头号杀手”，在制造、安装或运行过程中，如果内部存在微小的金属或非金属颗粒，它们在电场作用下会跳动、移动，极易在电极间引发微小的放电，长期累积会破坏绝缘，最终导致击穿，GIS的制造和安装必须在无尘车间环境下进行，并严格执行清洁度控制。
- 湿度: SF₆气体中的水分会带来两大危害：
- 降低绝缘强度: 水分子会附着在绝缘子表面，形成导电水膜，大大降低沿面闪络电压。
- 腐蚀设备: 在电弧或局部放电的高温下，SF₆会分解，水分会与分解物（如HF、SO₂）反应，生成具有强腐蚀性的酸性物质，腐蚀金属部件和绝缘子。 GIS内部必须严格控制水分含量（通常要求低于150 ppm），并装有吸附剂（如分子筛、活性氧化铝）来吸收水分和有害分解物。

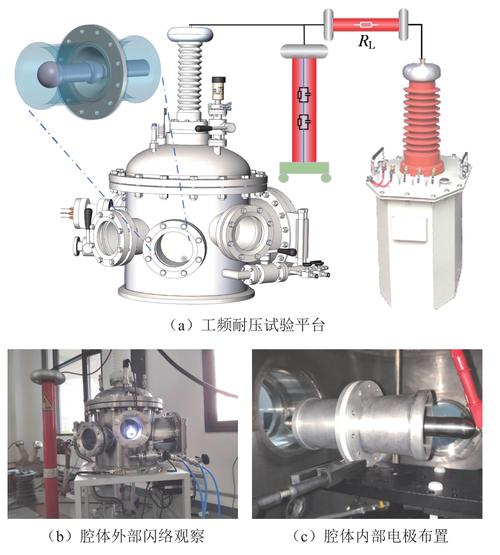

盆式绝缘子支撑技术
盆式绝缘子（也称绝缘盆子）是GIS的另一个关键绝缘部件。
a. 功能与作用
- 主绝缘: 将高压导体与接地的金属外壳可靠隔离，承受数十万伏甚至上百万伏的高压。
- 机械支撑: 将GIS内部的导体牢固地固定在中心位置，并能承受短路电流产生的巨大电动力。
- 分隔气室: 将GIS整体分隔成若干个独立的SF₆气室，这样做的好处是：
- 限制故障范围: 如果一个气室发生故障，不会影响其他气室。
- 便于检修和维护: 可以只对故障气室进行气体回收和处理，而不必排空整个GIS。
- 控制气体用量: 减少了单个气室的SF₆总用量。
b. 盆式绝缘子的技术特点
- 材料: 主要采用环氧树脂填充氧化铝（Al₂O₃）粉末浇注而成，这种复合材料具有极高的绝缘强度、机械强度和耐局部放电性能。
- 结构设计: 盆式绝缘子的设计极其复杂，其内外表面的电场分布必须经过精确的有限元分析计算，以确保电场分布均匀，没有局部电场过高区域，其形状通常像一个“盆”，中间有供导体穿过的孔洞。
- 表面处理: 绝缘子表面通常需要经过特殊的防污闪处理，如涂覆RTV（室温硫化硅橡胶）涂层，以提高其抗污闪能力，尽管GIS内部环境洁净，但作为冗余设计依然重要。
第三部分：GIS的未来发展趋势
随着环保要求的日益严格,GIS技术也在不断演进：
- 环保型绝缘气体的应用: 这是当前最热门的研究方向，目标是寻找可以替代SF₆的、具有优异绝缘和灭弧性能且环境友好的气体，目前最有潜力的替代品包括：
- 混合气体: 如“SF₆/N₂”或“SF₆/CO₂”混合气体，在保持良好性能的同时，降低SF₆的充气量和温室效应。
- 纯气体: 如干燥空气、CO₂和氟烯烃类气体（如g³气体、c-C4F8等），这些气体虽然绝缘性能不如SF₆，但通过优化电场设计、提高气体压力，可以实现同等电压等级的应用，且全球变暖潜能值极低。
