CRT电视内部存在高压，即使断电后，显像管阳极电容上仍可能储存致命的高压电，维修前必须对高压进行放电，操作时务必注意安全，最好由具备一定电子技术基础的人员进行。

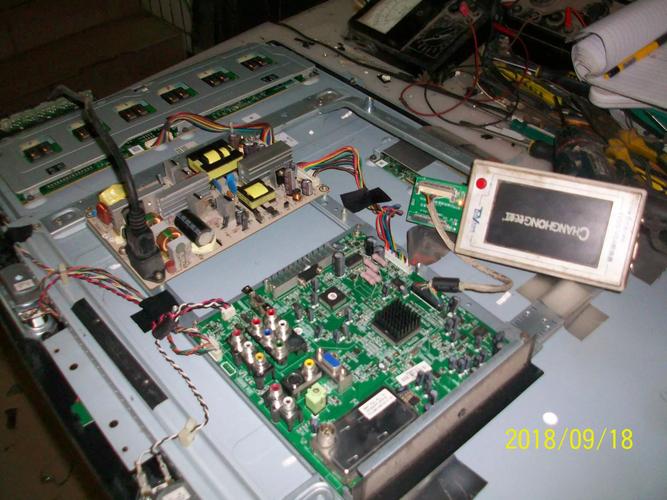

（图片来源网络，侵删）
电源板电路概述
长虹PF21300的电源电路属于自激式并联型开关电源，其核心任务是产生三组电压：
- +B (130V)：供给行扫描输出级，是功率最大、最关键的一路电压。
- +24V (或+25V)：主要供给伴音功放电路。
- +12V：供给主板小信号处理电路。
工作流程：市电输入 → 抗干扰电路 → 桥式整流滤波 → 启动电阻 → 开关管振荡 → 开关变压器次级整流滤波 → 稳压与保护电路。
常见故障现象与对应维修思路
故障现象1：完全无电，指示灯不亮
这是最常见的故障,通常发生在市电输入和初级振荡电路。
维修思路：

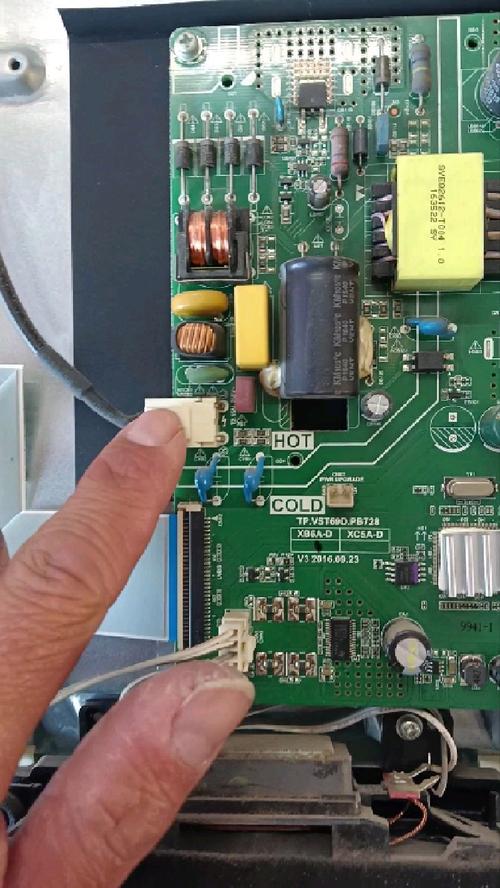

（图片来源网络，侵删）
-
保险丝（F801）检查
- 保险丝熔断且发黑：说明后级存在严重短路。
- 重点检查对象：
- 桥式整流堆（DB801）：是否击穿短路。
- 主滤波电容（C810）：是否击穿短路（鼓包、漏液是明显特征）。
- 开关管（Q801）：这是最容易损坏的元件，检查其c-e极是否击穿短路。
- 消磁电阻（RT801）：是否短路（虽然它通常导致开机烧保险，但也要检查）。
- 重点检查对象：
- 保险丝熔断但透明：说明瞬间电流过大，重点检查上述元件是否有轻微软击穿。
- 保险丝完好：说明后级无明显短路，问题可能在启动电路或反馈电路。
- 保险丝熔断且发黑：说明后级存在严重短路。
-
保险丝完好，但各路电压无输出
- 启动电路检查：
启动电阻（R803、R804等）是否开路，这些电阻阻值通常较大（几十到几百千欧），容易因电压过高而烧断。
- 正反馈电路检查：
正反馈电阻（R810）或电容（C811）是否开路或失效，没有正反馈，开关管无法维持振荡。

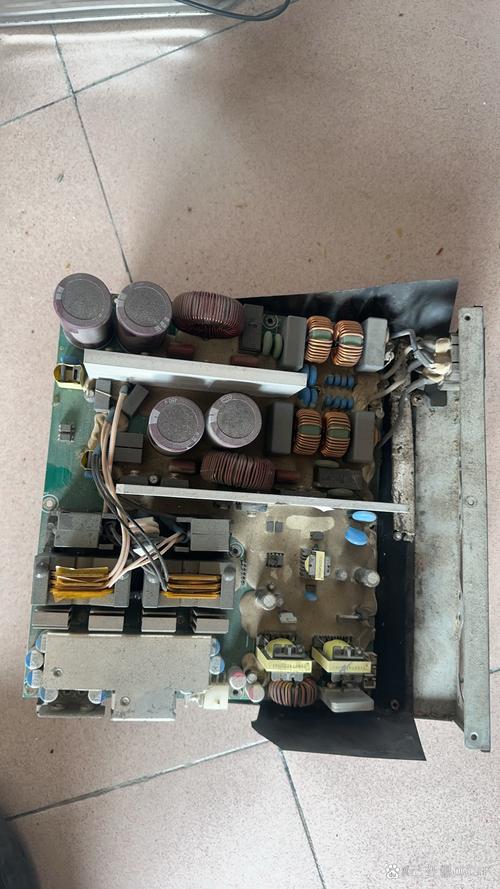

（图片来源网络，侵删） - 开关管本身检查：
开关管（Q801）的b极是否有0.7V左右的正向偏压，如果没有，说明启动或反馈电路有问题，如果偏压过高，可能已损坏。
- 保护电路误启动：
过压保护电路（如可控硅Q803）是否误触发，可以暂时将其焊下来开机测试（注意安全，做好防高压准备）。
- 启动电路检查：
故障现象2：有“吱吱”叫声，但无法开机
“吱吱”声是开关电源在负载过重或处于保护状态下的典型表现，电源在启动和停止之间快速振荡，导致变压器发出叫声。
维修思路：
-
断开负载法（最关键的一步）
- 找到连接到主板的排线,拔掉它，让电源空载。
- 通电测量：
- 如果+B电压恢复正常（约130V），说明问题在负载端，即行扫描输出电路，这是导致“吱吱”叫的最常见原因。
- 如果+B电压仍然很低或为0，并伴有“吱吱”声，说明问题在电源板本身。
-
负载端故障排查（若断开负载后电压正常）
- 重点检查行输出管（Q502）：c-e极是否击穿短路，这是行电路最常见的故障点。
- 检查行逆程电容（C515, C516等）：是否失效或容量变小，导致行电流过大。
- 检查行输出变压器（T461，俗称“FBT”）：是否内部短路，可以用万用表电阻档初步测量其初级绕组是否阻值异常。
- 检查偏转线圈：是否对地短路。
-
电源板本身故障排查（若断开负载后电压仍不正常）
- 稳压控制环路：
- 检查取样电阻（如R827, R828）和误差放大光耦（IC802）是否工作正常。
- 检查脉宽调制管（Q802）是否损坏，这个管子控制着开关管的导通时间，如果它失效，会导致输出电压失控。
- 过流保护电路：
检查过流检测电阻（R812）是否阻值变大或开路，这个电阻串联在开关管发射极，用于检测电流。
- 次级整流二极管：
检查+24V和+12V的整流二极管（如D831, D832）是否性能不良，导致次级回路损耗过大，电源负载加重。
- 稳压控制环路：
故障现象3：输出电压偏高或偏低
维修思路：
这通常是稳压控制环路出了问题。
- 检查基准电压：稳压块IC801（如TL431）的参考端是否有一个稳定的2.5V电压，如果没有，检查其供电和外围元件。
- 检查光耦（IC802）：光耦是连接初级和次级的桥梁，测量其内部发光二极管和光敏三极管是否正常，如果光耦老化或损坏，会导致反馈信号中断或错误。
- 检查脉宽调制管（Q802）：如果Q802的c-e极漏电或击穿，会错误地拉低开关管的b极电压，导致输出电压下降。
- 检查取样电阻：分压电阻（R827, R828）的阻值是否发生变化，导致取样电压不准。
核心元件与易损件清单
维修时,请重点检查以下元件：
- 保险丝 F801：首要检查点。
- 桥式整流堆 DB801：易击穿。
- 主滤波电容 C810 (400V/220μF)：易鼓包、失效。
- 开关管 Q801：核心易损件，型号常为2SC5422或类似高反压大功率管。
- 启动电阻 R803, R804：易开路。
- 正反馈电阻 R810 / 电容 C811：易失效。
- 脉宽调制管 Q802：型号常为2SA1015或2N5401等PNP管，易损坏。
- 过压保护可控硅 Q803：易误触发或击穿。
- 误差放大光耦 IC802：反馈核心。
- 稳压块 IC801 (TL431)：基准电压核心。
- 过流检测电阻 R812：阻值通常很小（0.22Ω~1Ω），易烧断。
- 行输出管 Q502：负载端核心故障点。
- +24V整流二极管 D831：常为FR307或类似快恢复二极管。
维修流程总结
- 安全第一：断电，对高压帽放电。
- 目测检查：观察保险丝是否熔断，电容是否鼓包、漏液，元件是否有明显烧焦痕迹。
- 测电阻：
- 在路测量开关管c-e极、整流堆正负极之间的电阻，判断有无短路。
- 若有短路,排查相关元件。
- 通电测电压：
- 若保险丝完好,通电测量主滤波电容C810两端是否有约300V直流电压，若无，检查市电输入和整流滤波电路。
- 若有300V,但+B无输出，检查启动电路和正反馈电路。
- 处理“吱吱”叫：
- 断开负载，判断是电源问题还是负载问题。
- 电源问题：重点查稳压环路（Q802, IC802, IC801）。
- 负载问题：重点查行输出管和行输出变压器。
- 替换法：对于一些性能下降但不易测量的元件（如电容、光耦、稳压块），在找到可疑点后，直接替换往往是最快的方法。
希望这份详细的维修指南能帮助你解决问题！如果维修过程中遇到具体问题，可以再提出，我们可以进行更深入的探讨。
