STRF6456 通常不是一块完整的电视主板，而是一块开关电源板，它负责将市电（AC 220V）转换为电视各部分所需的各种直流电压，如 12V、24V、5V、9V、32V 等，维修它就是维修电视的“心脏”部分。

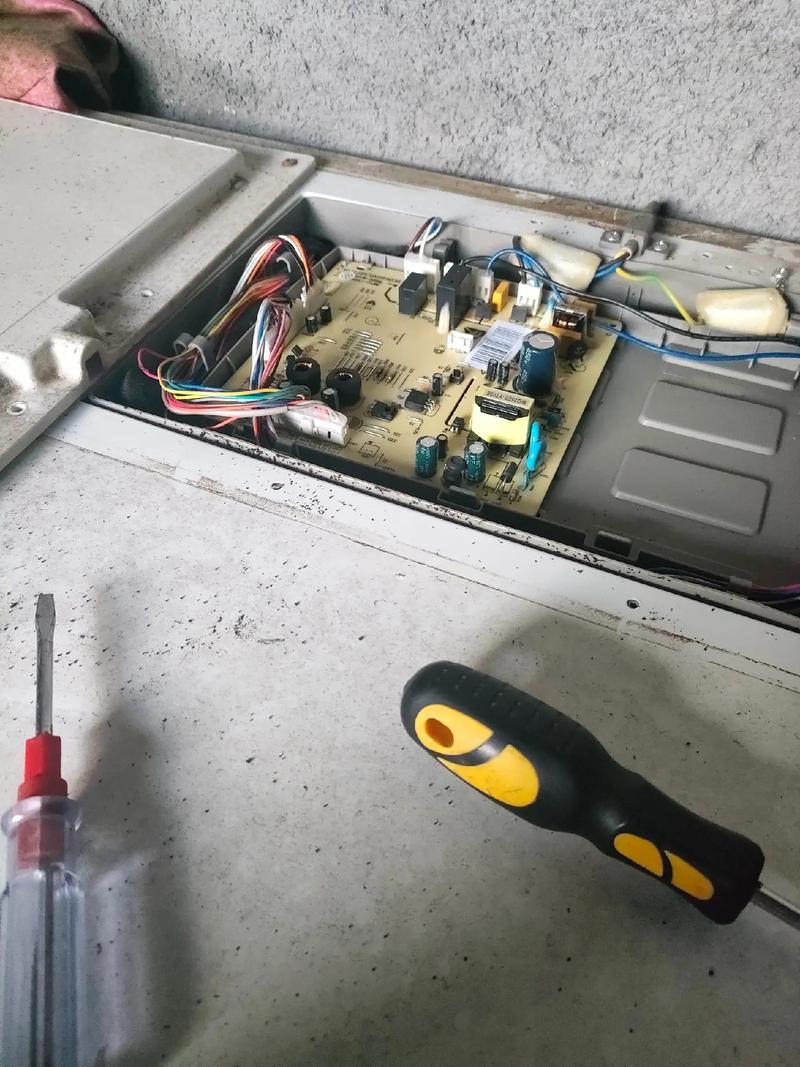

（图片来源网络，侵删）
第一步：安全第一！
维修开关电源板是高危操作，内部含有高压电容，即使断电后仍可能储存致命电荷，请务必遵守以下安全准则：
- 断电并放电：拔下电视电源线，等待至少 10-15 分钟，用带绝缘手柄的螺丝刀或专用放电工具，短接电源板大滤波电容（通常是两个 400V 左右的大电容）的正负极两端，确保其完全放电。
- 使用隔离变压器：强烈建议使用 1:1 的隔离变压器进行维修，它可以隔离市电的零线与火线，防止因电路板“带电”而导致的触电风险。
- 单手操作：维修时，尽量只用一只手操作，避免另一只手接触地面或机箱，形成电流回路。
- 绝缘工具：使用带绝缘手柄的螺丝刀、镊子等工具。
- 保持专注：维修时不要分心，确保周围环境安全。
第二步：初步观察与常见故障分析
在通电测试前,先进行目视检查，这往往能发现很多问题。
常见故障现象及可能原因：
| 故障现象 | 可能的故障点 |
|---|---|
| 完全无反应，指示灯不亮 | - 电源板本身故障 - 保险丝烧断 - 市电输入电路问题（如压敏电阻、浪涌吸收器击穿） - 主板与电源板的连接线松动或损坏 |
| 指示灯亮，但屏幕不亮，无图像无声音 | - 电源板输出电压异常（如 12V/24V 等主供电电压缺失或过低） - 电源板保护电路启动 - 主板故障导致电源板进入保护 |
| 保险丝烧断 | - 最严重的问题，说明后级电路存在严重短路。 - 市电输入回路短路（压敏电阻、X电容、整流桥） - 主开关管（STRF6456）击穿短路 - 副边整流二极管击穿短路 |
| 输出电压偏低或过高 | - 电源控制电路（如 PWM 控制芯片、光耦、稳压取样电阻）故障 - 负载过重（主板短路）导致电压被拉低 - 反馈环路开路或元件失效 |
| 电源“吱吱”叫，但无法启动 | - 电源负载过重（如主板短路） - 开关频率过低，通常由控制芯片或周边元件异常引起 - 某个电容失效（特别是电解电容）导致工作不稳定 |
第三步：维修流程与方法
静态检查（断电）
-
检查保险丝：
- 如果保险丝烧黑或熔断,说明后级有严重短路。切勿直接更换保险丝就通电！
- 重点检查以下元件是否击穿短路：
- 压敏电阻：通常并联在保险丝两端，外观有烧焦或裂痕，用万用表电阻档测量，正常时应为无穷大，若阻值很小则已坏。
- X电容：跨接在火线和零线之间，通常为方形或蓝色，测量其两端是否短路。
- 整流桥：测量其四个引脚之间的正向和反向电阻，判断是否有二极管被击穿。
- 主开关管 STRF6456：这是最常见的故障点，用万用表二极管档测量其 D、S 极之间是否击穿短路（G 极与 D、S 极之间也应有一定阻值，不能完全短路），STRF6456 击穿，必须找到其损坏原因才能更换，否则会再次烧毁。
-
检查关键元件外观：

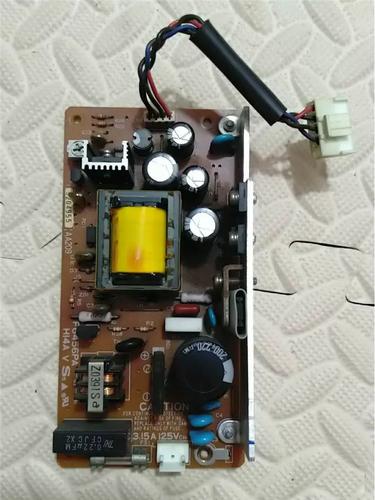

（图片来源网络，侵删）- 检查 STRF6456、整流桥、大滤波电容等功率元件是否有烧焦、鼓包、裂痕的痕迹。
- 检查所有电解电容（尤其是输出端的）是否顶部鼓包、漏液。
- 检查 PCB 板上是否有烧黑的痕迹，铜箔是否烧断。
通电测试（动态）
警告：此步骤风险极高，务必做好安全措施！
-
假负载法（推荐）：
- 如果保险丝完好,但怀疑负载问题（如主板短路导致电源保护），可以断开电源板与主板的连接。
- 在电源板的主要输出端（如 12V 或 24V）接上一个假负载，汽车灯泡（12V/21W）或大功率水泥电阻（如 10Ω/50W）。
- 注意：STRF6456 电源板通常有多个输出，只需断开主板连接，让电源板空载或带假负载即可。不要断开给电源板自身控制电路供电的低压线路。
-
上电测试：
- 接通电源,用万用表交流档测量市电输入是否正常。
- 测量大滤波电容两端是否有约 300V 的直流电压（220V * √2 ≈ 311V），如果没有，说明整流滤波电路有问题。
- 测量STRF6456 的 D 极，看是否有 300V 电压，如果没有，检查启动电阻是否开路。
- 测量STRF6456 的 S 极，看是否有电压，测量输出端是否有正常的电压（如 12V、5V 等）。
故障定位与修复
根据上电测试的结果,进行针对性维修。

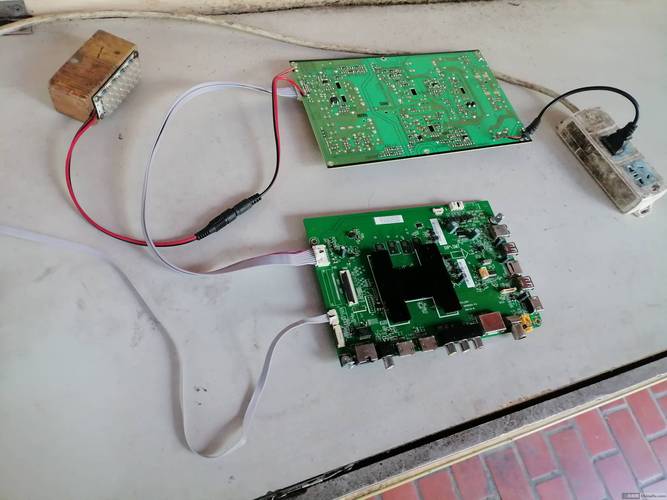

（图片来源网络，侵删）
-
STRF6456 本身损坏：
- 更换 STRF6456：这是核心步骤，购买时注意型号要一致。
- 查找损坏原因：这是关键！STRF6456 损坏很少是孤立的，通常原因有：
- 尖峰吸收电路：检查 STRF6456 D 极的 RCD 吸收回路（通常是一个电阻、一个电容和一个二极管），这个电路的元件失效（如电容失效、电阻开路）会导致 D 极尖峰电压过高，击穿开关管。
- 过流保护电路：检查 STRF6456 S 极的过流取样电阻（通常是一个小阻值，如 0.1Ω 或 0.22Ω 的电阻）是否变值或开路。
- 驱动电路：检查 STRF6456 G 极周边的元件，如驱动电阻、稳压二极管等是否异常。
- 负载短路：用假负载法确认电源板空载时电压是否正常，如果空载正常，接上主板后电压消失或开关管再次击穿，则可能是主板短路导致电源过流损坏。
-
输出电压异常：
- 电压为 0V：
- 检查副边整流二极管是否击穿。
- 检查输出滤波电容是否短路。
- 检查 PWM 控制芯片（如 UC384X 系列或其兼容芯片）是否工作。
- 电压偏低：
- 检查反馈环路,通常由光耦和 TL431 等精密稳压元件构成。
- 测量光耦的 1、2 脚（接收端）和 3、4 脚（发射端）是否正常工作。
- 检查 TL431 的参考端、阴极、阳极电压是否正常。
- 检查取样电阻（通常是几只高精度电阻串联分压）是否变值。
- 电压为 0V：
-
电源“吱吱”叫：
- 通常是工作频率降低,进入低频保护状态。
- 检查 STRF6456 的 G 极外围元件，特别是定时电阻和电容。
- 检查负载是否过重（用假负载法判断）。
- 检查所有电解电容,特别是那些在振荡和滤波回路中的电容，是否存在性能下降。
STRF6456 电源板关键元件示意图（概念性）
虽然无法提供您手中这块板子的确切布局,但这类电源板通常有以下部分：
市电输入 (AC 220V)
|
V
[压敏电阻] --- [保险丝] --- [X电容] --- [整流桥] --- [大滤波电容(+) --- (GND)]
| |
V V
[300V DC] [GND]
|
+--- [启动电阻] --- [STRF6456的G极]
| |
| V
| [振荡/驱动电路] (可能由UC384X等芯片和外围元件组成)
| |
| V
| [STRF6456的D极]
| |
| +--- [尖峰吸收电路(RCD)]
|
V
[主变压器]
|
+-----------------+-----------------+
| | |
V V V
[副边整流1] [副边整流2] [副边整流3]
| | |
V V V
[滤波电容1] [滤波电容2] [滤波电容3]
| | |
+-----------------+-----------------+
|
V
[输出接口] ---> 连接主板
|
[反馈取样电路]
| (通过光耦)
V
[PWM控制芯片]总结与建议
- 先易后难：从最简单的目视检查和保险丝检查开始。
- 安全至上：反复强调，高压操作，务必小心。
- 善用工具：万用表是必备工具，最好能有示波器观察波形，能更快定位问题。
- 区分负载：学会使用假负载法，区分是电源板自身问题还是主板问题。
- 找到根源：更换 STRF6456 等大功率元件后，一定要找到其损坏的根本原因，否则会重复维修。
- 寻求专业帮助：如果对电路不熟悉，或者维修后问题依旧，强烈建议将电源板或整机送到专业的维修店，因为开关电源维修需要一定的理论知识和实践经验，自行操作风险高且可能造成更大的损坏。
希望这份详细的维修指南能对您有所帮助！祝您维修顺利！
