核心思路：安全第一，先外后内，先简后繁

安全第一：液晶电视内部有高压，尤其是背光驱动部分（高压板），维修时务必先断电，并等待大电容（C801, C802等）上的高压释放完毕（可以用带绝缘柄的螺丝刀短接电容两端放电），佩戴防静电手环，防止静电损坏敏感元件。
先外后内：检查外部问题，如电源线、遥控器、HDMI线、信号源（机顶盒、电脑）是否正常。
先简后繁：先检查最简单、最常见的问题，如保险丝、电源板输出、背光条是否损坏等，再考虑复杂的CPU或主板故障。

常见故障现象及维修经验

指示灯亮，但屏幕不亮，无图像无声音（“黑屏”）

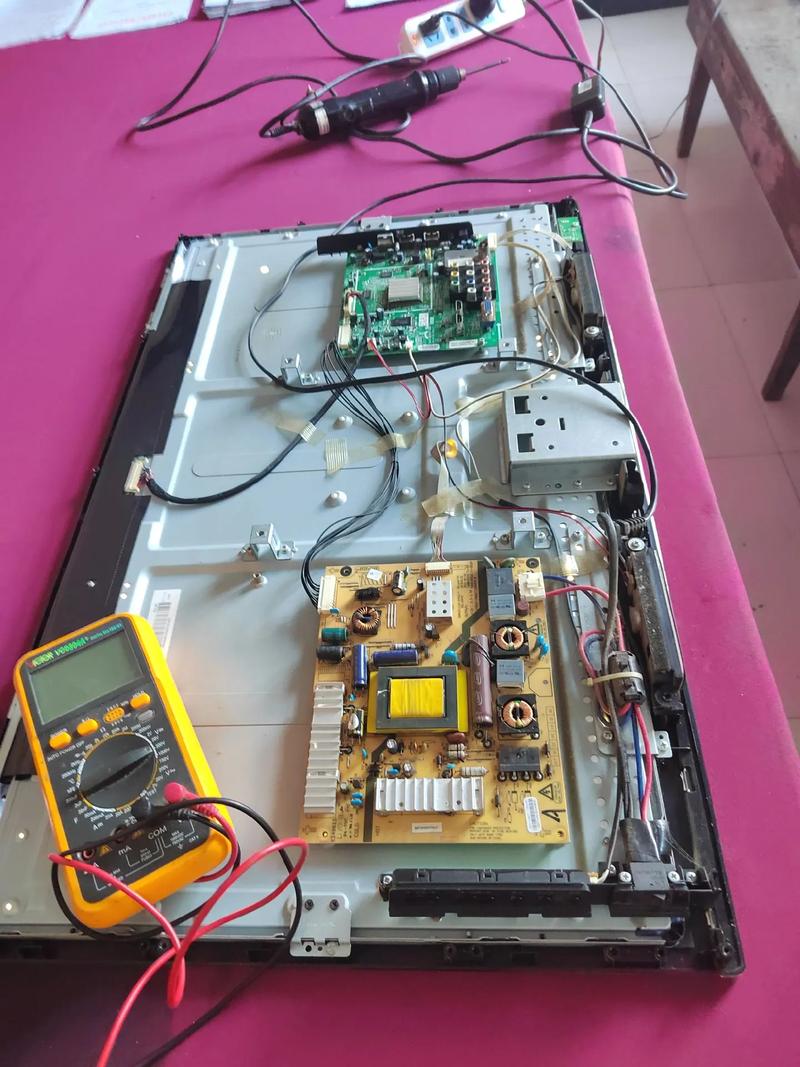

这是最常见的故障,通常分为两种情况：电源板故障 和 主板（主板+高压板）故障。

（图片来源网络，侵删）

判断方法： 开机后，仔细观察屏幕，在黑暗环境下，如果能看到非常暗、非常模糊的图像，说明 主板工作正常，问题出在高压板（升压板）或背光条，如果完全看不到任何图像，且听不到任何开机声音（通常会有一个“嘀”声），则问题很可能在 电源板 或主板的核心供电。

电源板故障（最常见）

创维46LBA-SW的电源板通常由 创维 518-H-Y1 或类似型号组成。

故障现象：指示灯不亮，或者亮一下就灭；测所有电压（12V, 24V, 5V）无输出或严重偏低。
维修经验：
- 第一步：查保险丝，断电后，用万用表电阻档测量电源板输入端的保险丝（通常为3.15A或T3.15A），如果保险丝熔断，说明有严重短路。
- 第二步：查PFC（功率因数校正）电路，这是电源板最容易出问题的部分，重点检查 PFC开关管（如2SK3562, K2645等）、PFC驱动IC（如NCP1397）、大功率电阻（如R819, 1Ω/5W）、PFC二极管（如D801），PFC电路不工作，会导致+24V和+12V电压异常或无输出。
- 第三步：查副电源，副电源负责为控制系统（CPU）供电，产生+5V_STB待机电压，如果待机电压没有，主板无法启动，检查副电源的开关管、稳压IC（如TL431）、光耦（如PC817）等。
- 第四步：查主电源输出电路，PFC电路工作后，会产生约+380V的直流电压，再经过主电源开关电路（如NCP1397+MOS管）降压，输出+24V和+12V，检查这两个电压是否正常，如果电压异常，检查主电源的开关管、输出整流二极管、滤波电容、稳压环路（TL431+光耦）。
- 常见易损件：
  - 保险丝：熔断后，必须先找到短路点再更换，否则会再次熔断。
  - PFC开关管：击穿短路是家常便饭，通常会导致保险丝熔断，更换时最好将并联的阻尼电阻也一同检查更换。
  - 驱动IC：NCP1397等驱动IC损坏，会导致开关管不工作。
  - 电解电容：电源板上的大容量电解电容（如400V/100μF）长时间工作后容易鼓包、失效，导致电压不稳或纹波过大。

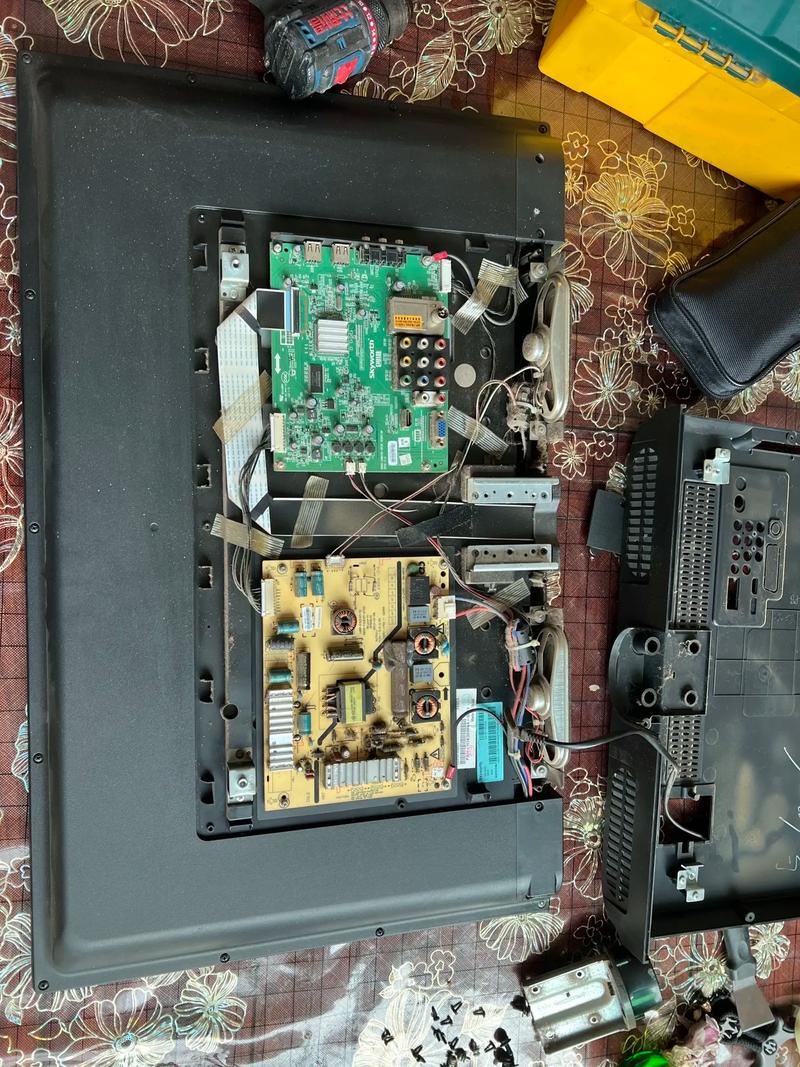

主板/高压板故障

（图片来源网络，侵删）

情况A：能看到暗淡图像
- 故障原因：高压板（升压板）故障 或 背光条（灯珠）损坏。
- 维修经验：
  - 查高压板：高压板通常在屏幕的边缘，是条状的电路板，通电后，测量其输入的12V或24V电压是否正常，如果输入电压正常，输出端无高压，说明高压板损坏。
  - 维修高压板：高压板最常见的故障是 升压IC（如OZ9926, OZ9928N, FAN7313等） 损坏，或 MOS管（如K3493, A633等） 击穿，高压板上的 保险丝、贴片电感、续流二极管 也是易损点。
  - 查背光条：如果高压板有“吱吱”的异响，或者某个区域不亮，可能是背光条损坏，可以用 高压测试笔 或 电子启辉器 逐个测试灯条，看哪个灯条不亮，单个灯条损坏，可以尝试短接或在主板设置里关闭该区域（如果主板支持），大面积损坏则需更换整个背光条。
情况B：完全黑屏，无任何图像
- 故障原因：主板未工作，或主板未向电源板发出开机指令。
- 维修经验：
  - 查主板供电：主板需要+5V_STB（待机电压）和+24V/12V（主供电）才能工作，用万用表测量主板上的这些测试点电压是否正常。
  - 查开机信号：电源板正常工作后，会输出+5V_STB电压，此时主板上的CPU待机，当按下电源键或遥控器时，CPU会发出一个 PS-ON（Power Switch On） 信号（高电平或低电平，具体看图纸）给电源板，电源板才开始工作，输出+24V/12V，用示波器或万用表测量电源板上PS-ON信号的接脚，在按下开机键时是否有电平变化，如果没有，说明主板CPU或其相关电路有问题。
  - 查主板晶振：主板CPU不工作，可能是晶振（如24MHz, 8MHz）停振，可以用示波器测量晶振两端是否有波形。
  - 查主板存储器（IC）：如果程序错乱，也可能导致不开机，可以尝试对 24CXX系列（如24C16, 24C32）的存储器 进行 “抄写”或“重写”，找一块同型号正常工作的主板，读取其数据，再写入到故障主板的存储器中，成功率很高。

指示灯亮，屏幕有图像，但无声音

故障原因：伴音功放IC损坏 或 伴音处理电路故障。
维修经验：
- 查静音：进入工厂菜单（通常遥控器按“音量-”、“静音”、“电源”组合键），看是否被静音，检查TV/AV切换是否正常。
- 查伴音功放IC：主板上的伴音功放IC（如TDA7492, TDA7263等）是故障高发区，用手触摸IC表面是否发烫，测量其供电脚（如+12V, +24V）是否正常，测量其静音控制脚（MUTE）是否处于静音状态，如果供电正常但无声音输出，且静音脚正常，很可能是功放IC内部损坏，直接更换即可。
- 查音频输入/切换电路：检查TV、AV、HDMI等不同模式下的音频输入路径是否正常，可能是音频切换IC（如4052, 4053）或耦合电容损坏。

花屏、白屏、图像有干扰条纹

故障原因：主要是 主板LVDS信号输出部分 或 屏幕逻辑板 故障。
维修经验：

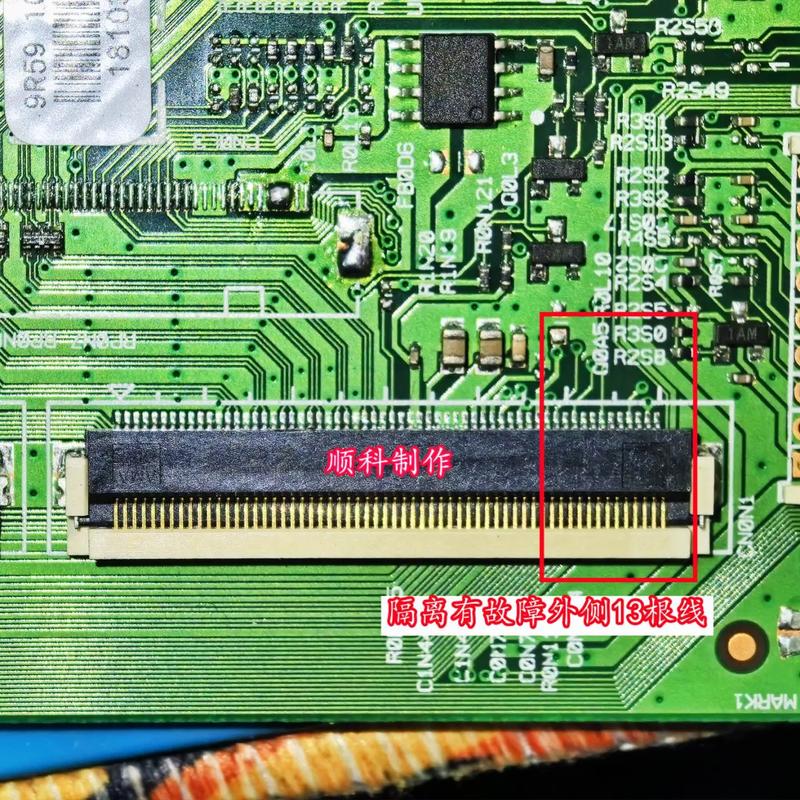

- 查LVDS排线：这是连接主板和屏幕的“数据线”，检查排线是否松动、氧化、插针歪斜，可以尝试拔下来，用酒精棉签擦拭金手指，重新插紧，这是最简单且有效的解决方法。
- 查主板LVDS输出电路：主板上的 LVDS驱动芯片（如DS90C385, TFP401等）或其供电、匹配电阻、电容损坏，会导致信号异常，需要仔细测量相关芯片的供电和信号波形。
- 查屏幕逻辑板：逻辑板在屏幕内部，负责处理LVDS信号并驱动像素点，逻辑板故障通常表现为白屏、花屏、图像有规律的马赛克，维修逻辑板难度较大，需要找到上面的DC-DC转换电路和伽马校正电路，检查供电是否正常，如果逻辑板损坏，通常建议更换整个屏幕，因为维修成本和风险都很高。
