“6800UX”并不是一个标准的ATX电源型号命名规则，它更像是一个特定品牌（比如长城、航嘉等）的内部型号或系列名称，维修思路和通用ATX电源是基本一致的,但具体元件参数可能需要根据实物来确定。

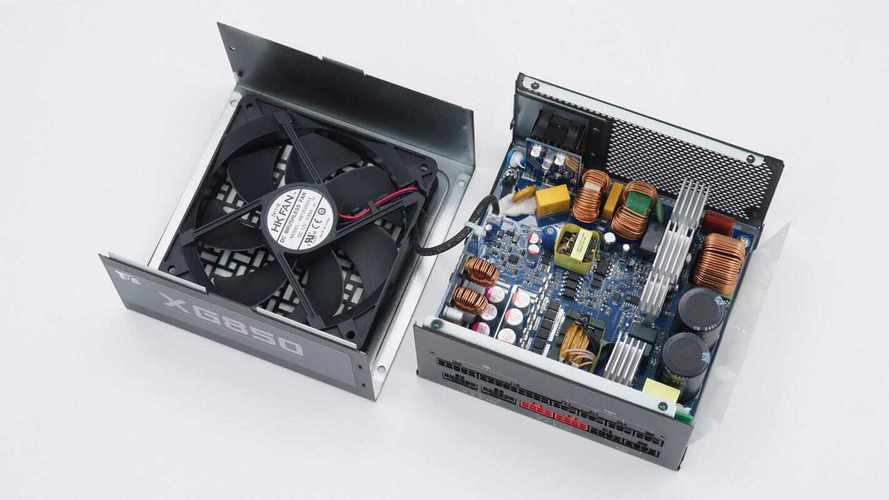

（图片来源网络，侵删）
安全警告：ATX内部含有高压电容，即使在断电后，电容中储存的电荷也足以致命！维修前必须彻底放电，并具备一定的电子知识和安全意识，如果不确定，请寻求专业人士帮助。
第一阶段：故障诊断与安全准备
在拆开电源之前，先进行初步判断,避免不必要的拆解。
常见故障现象
- 完全不通电：按下电源键，机箱风扇、CPU风扇都不转,主板指示灯不亮。
- 无法开机：按下电源键后，风扇转一下就停，或者风扇持续转动但显示器无信号,主板无任何反应。
- 反复重启：电脑能开机,但运行一段时间或进行高负载操作时自动重启。
- 部分供电不足：某些硬件（如高端显卡）无法正常工作,系统不稳定。
安全准备与初步检查
- 彻底断电：将电源线从插座上拔下,这是最重要的一步！
- 放电操作：
- 打开电源外壳（通常有几颗十字螺丝）。
- 找到那个最大的圆柱形电容（通常是输入端滤波电容，如450V 470μF）。
- 用一个大功率电阻（如1KΩ/5W）或一个带灯泡的螺丝刀，小心地电容的两个引脚上短路几秒钟，确保电放干净，你会看到火花或听到“啪”的一声。
- 目视检查：
- 保险丝：在电源的输入端，通常会找到一个玻璃管或陶瓷管状的保险丝，如果它中间的熔丝断了,说明电源内部有严重短路。
- 电容：检查是否有鼓包、漏液或顶部有油状物，这是最常见的故障点之一,非常直观。
- 电阻：检查是否有烧黑、炸裂的痕迹。
- Mos管/IGBT：在+12V输出电路的大功率开关管,检查是否有炸裂或烧焦的迹象。
- PCB板：仔细观察PCB板，看是否有烧黑的痕迹、虚焊的点。
第二阶段：核心部件维修流程
按照故障率从高到低的顺序进行排查。
更换滤波电容（最常见的故障点）
- 故障现象：电脑不稳定、死机、重启,或者无法开机。
- 如何判断：目视检查,电容顶部鼓包是最直接的证据。
- 维修方法：
- 确认电容参数（耐压值如400V/450V，容量如220μF/330μF/470μF）。
- 使用电烙铁吸锡器或风枪,将坏电容从电路板上拆下。
- 清理焊盘,确保没有残留的锡。
- 将同规格或参数更高的新电容（注意正负极！）焊回原位。
- 检查周边是否有其他问题电容,一并更换。
更换PWM控制器及驱动电路
- 故障现象：完全无法开机,保险丝熔断。
- 如何判断：如果保险丝熔断，但输入整流桥、大电容、开关管（MOSFET）等看起来都正常,那么问题很可能出在PWM控制电路上。
- 维修方法：
- PWM控制器通常是一个8脚或更多脚的IC芯片，型号可能如TL494, KA7500, UC384x等,找到它。
- 检查其供电引脚（通常是一个高阻值电阻从+300V降压而来）的电压是否正常，如果不正常,检查其供电电阻和滤波电容。
- 检查其输出引脚（连接到驱动变压器）是否有脉冲信号输出，这需要用示波器测量，如果没有示波器,可以尝试更换芯片。
- PWM控制器旁边的驱动三极管（通常是S8050或A1015等对管）也是故障高发区,可以一同检查或更换。
更换开关管（MOSFET）
- 故障现象：保险丝熔断,或输出电压严重异常。
- 如何判断：目视检查MOSFET是否有炸裂、烧焦的痕迹,用万用表二极管档测量其三个引脚之间是否短路。
- 维修方法：
- 确认MOSFET型号（如K1117, K2141, IRF系列等）。
- 小心地拆下损坏的MOSFET。
- 检查与之并联的肖特基二极管（FR107, UF5408等），这个二极管也经常和MOSFET一同损坏,必须检查。
- 更换同型号或参数兼容的MOSFET和二极管。
更换副电源电路（+5VSB）
- 故障现象：无法实现“唤醒”功能（如开机键、网络唤醒、USB唤醒失灵）,或者主板待机灯不亮。
- 如何判断：+5VSB电路负责在电脑关机后提供5V电压，如果这部分不工作,整个电源就无法启动。
- 维修方法：
- +5VSB电路通常有一个小的变压器和相关的IC（如TNY系列（如TNY274）或VIPer12A/22A）。
- 检查这个IC是否损坏，其外围的小电容、电阻是否有问题。
- 测量+5VSB输出端是否有5V电压输出，如果没有,则重点检查这部分电路。
更换整流桥
- 故障现象：保险丝熔断,通电后无任何反应。
- 如何判断：用万用表二极管档测量整流桥的四个引脚，如果发现任意两个引脚之间存在短路,说明整流桥损坏。
- 维修方法：更换同型号或参数更高的整流桥模块。
更换启动电阻
- 故障现象：通电后无反应,但保险丝完好。
- 如何判断：启动电阻是连接在+300V和PWM控制器供电脚之间的一个大电阻（通常在几十千欧到几百千欧），如果它开路，PWM控制器得不到启动电压,电源就无法工作。
- 维修方法：测量其阻值，如果无穷大或阻值远大于标称值,则更换。
第三阶段：维修后的测试
维修完成后，切勿直接连接到主板进行测试！这可能会损坏你刚刚修好的电源或主板。

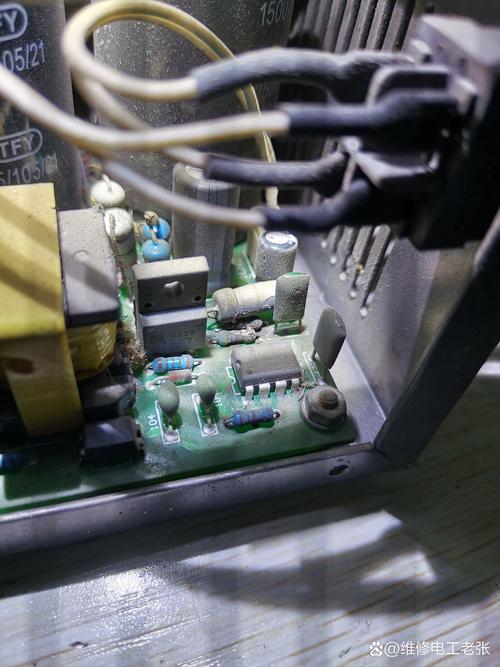

（图片来源网络，侵删）
空载测试
- 短接绿线与任意黑线：这是启动ATX电源的经典方法，将24pin主供电接口上的PS_ON#（绿色线）和COM（任意一条黑色线）用一根导线短接。
- 连接假负载：为了防止空载电压过高，建议在+12V、+5V、+3.3V输出端接上假负载。
- +12V：接一个汽车灯泡（如55W/12V）或水泥电阻（如10Ω/20W）。
- +5V：接一个5V/10W的灯泡或电阻（如10Ω/10W）。
- +3.3V：接一个3.3V/5W的灯泡或电阻（如33Ω/5W）。
- 通电测试：插上电源线，如果电源风扇正常转动，假负载灯泡亮起,说明电源已经基本修复。
- 测量电压：用万用表DC档测量各路输出电压是否在标准范围内：
- +12V: ±5% (即11.4V - 12.6V)
- +5V: ±5% (即4.75V - 5.25V)
- +3.3V: ±5% (即3.135V - 3.465V)
- +5VSB: ±5% (即4.75V - 5.25V)
连接主板测试
如果空载测试电压正常，可以小心地将电源连接到你的电脑上进行最终测试，先只接主板CPU供电和24pin主供电，开机测试，如果正常，再逐步接硬盘、显卡等其他部件。
总结与建议
| 故障现象 | 最可能的原因 | 检查/更换顺序 |
|---|---|---|
| 完全不通电 | 保险丝熔断、电源线、开关、+5VSB电路 | 保险丝 -> 整流桥 -> 启动电阻 -> PWM控制器 -> +5VSB电路 |
| 无法开机/反复重启 | 滤波电容鼓包、PWM控制异常、负载过重（如显卡） | 目视电容 -> PWM控制器 -> +12V输出电路 |
| 部分硬件不工作 | 对应电压的输出电路故障（如+12V或+5V） | 测量对应电压 -> 检查该路的整流、滤波、开关管电路 |
维修小贴士：
- 先易后难：从最直观的电容、保险丝开始检查。
- 备件是关键：多准备一些常用备件，如电解电容、MOSFET、PWM控制器芯片、保险丝等。
- 工具很重要：一个好的电烙铁、吸锡器、万用表是必备的，示波器是进阶工具,能大大提高效率。
- 成本考量：如果电源功率不大（lt;500W）或损坏严重，维修成本可能接近甚至超过一个新电源的价格，对于6800UX这种型号,建议先评估其价值和维修难度。
希望这份详细的指南能帮助你成功修复你的ATX电源！祝你维修顺利！
