安全须知、常见故障及排查思路、维修流程和资源获取。
安全须知 - 首要原则！
在开始任何维修之前,请务必阅读并遵守以下安全准则：
- 断电与放电：
- 维修前,务必将电源线从插座拔下。
- 即使拔掉电源线，电源内部的滤波电容（C501, C502等）在断电后仍可能储存有致命的高压。必须使用大功率电阻（例如5W/1kΩ）对高压电容进行放电，并用万用表测量确认电压已降至安全范围（低于50V DC）。
- 使用隔离变压器：
- 为了防止设备外壳带电以及保护维修人员，强烈建议使用1:1的隔离变压器为待修的GPS-3030DD供电，这可以有效切断热地与冷地,避免触电风险。
- 个人防护装备：
佩戴绝缘手套和护目镜,防止在操作中发生意外电弧或元件爆炸时受伤。
- 高压区域：
该电源的主变压器、整流桥、滤波电容和调整管（功率管）区域都是高压危险区,在这些区域操作时务必加倍小心。
- 熟悉电路：
在动手前，尽量找到并熟悉该型号的电路图,了解信号流和电压走向是成功维修的关键。

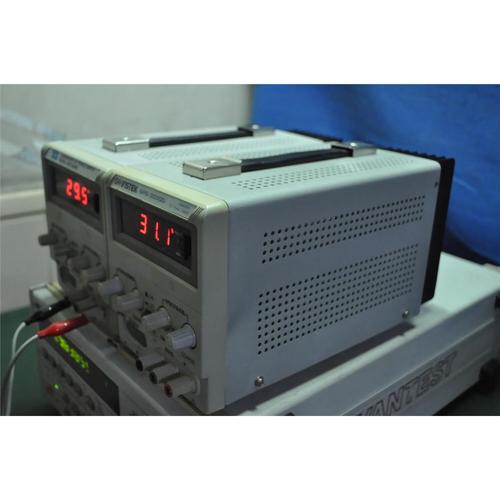

（图片来源网络，侵删）
常见故障及排查思路
GPS-3030DD的故障通常可以分为几大类,我们可以按照从简到繁的顺序进行排查。
故障现象1：通电无任何反应（无显示，无输出）
这通常是电源前端或控制部分的问题。
- 排查步骤：
- 检查电源线和保险丝：
- 确认电源线完好。
- 打开机壳，找到位于电源输入端的保险丝（通常为T3.15A或T4A延时保险丝）,使用万用表电阻档测量其是否熔断。
- 如果保险丝熔断：切勿直接更换！ 必须先排查导致保险丝熔断的短路故障，重点检查：
- 整流桥：是否击穿短路。
- 主滤波电容（C501, C502）：是否被击穿或鼓包。
- 开关管（如Q501）：如果该电源有PFC前置电路,开关管短路是常见原因。
- 输入回路：是否有其他元器件短路。
- 检查变压器：
如果保险丝完好，但无任何反应，可能是变压器初级线圈开路,可以用万用表电阻档测量初级绕组的通断。
- 检查副电源/辅助电源：
- GPS-3030DD的控制电路（如MCU、显示屏、风扇）需要一个低电压的辅助电源（通常由变压器一个独立绕组经整流滤波得到）来工作。
- 测量这个辅助电源的输出电压是否正常（12V, +5V），如果此处无电压,会导致整个控制板不工作。
- 检查控制电路：
如果辅助电源正常，但仍然无反应，问题可能出在MCU或其周边电路上,这需要更深入的电路知识和示波器等工具来排查。

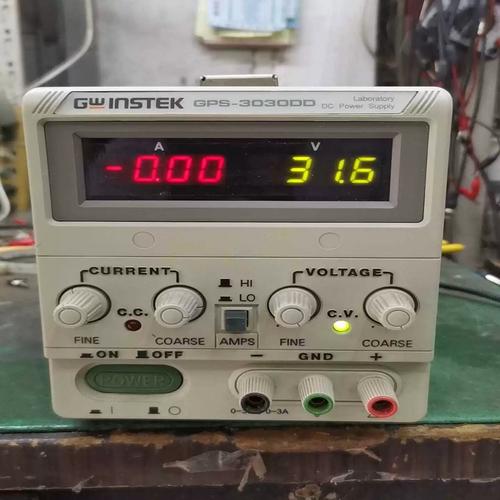

（图片来源网络，侵删）
- 检查电源线和保险丝：
故障现象2：有显示，但无电压输出
这表明控制板已工作,但主功率回路未启动。
- 排查步骤：
- 检查使能信号：
- 查看说明书或电路图，找到“Remote Sensing”（远程感应）或“Enable”（使能）端子，确保其接线正确,没有被误接导致关闭输出。
- 按下前面板的“Output On/Off”按钮,确认按钮本身或其连接线是否损坏。
- 检查调整管/功率管：
- 这是线性电源最容易损坏的部件之一，测量调整管（通常是TO-247或TO-3P封装的大功率三极管，如2N3055或MJ系列）的三个引脚之间是否短路。
- 用万用表二极管档测量C-E极、B-E极、B-C极的正反向特性,判断是否击穿。
- 检查驱动电路：
调整管通常由一个运放或专用驱动IC来驱动，检查运放的供电、输入（设定电压）和输出（驱动信号）是否正常，如果驱动信号异常,调整管就不会导通。
- 检查保护电路：
- 该电源有完善的保护功能，如过压、过流、过热保护，保护电路被触发时,会关闭输出。
- 过流保护：尝试将“Current”旋钮逆时针旋到最小，看是否能输出极小的电压，如果可以,可能是过流保护阈值设置过低或保护电路本身有问题。
- 过压保护：检查电压设定是否过高,触发了OVP。
- 过热保护：如果散热器非常烫,可能是温控器或散热风扇问题。
- 检查使能信号：
故障现象3：输出电压不准
- 排查步骤：
- 校准：
尝试使用仪器的内部校准功能，通常在特定按键组合下进入校准模式，按照说明书步骤用高精度万用表作为标准源进行校准,这是最常见且最简单的解决方法。
- 检查电压设定电位器：
旋转“Voltage”旋钮，用万用表测量其输出端的电压是否平滑变化，如果变化不连续或跳动，可能是电位器内部接触不良或脏污,可以用酒精清洗或更换。
- 检查反馈回路：
输出电压通过一个精密电阻分压网络反馈到误差放大器（运放），检查这些精密电阻（通常是低温漂的金属膜电阻）的阻值是否发生变化。
- 检查基准电压：
误差放大器需要一个稳定的基准电压（通常由TL431或类似精密稳压源提供），测量基准电压是否准确，如果基准漂移,输出电压必然不准。
- 校准：
故障现象4：电压/电流有纹波或噪声
- 排查步骤：
- 测量纹波：
使用示波器在输出端测量，注意将示波器地线夹在正确的输出端子上,避免短路。
- 检查滤波电容：
主滤波电容（C501, C502）性能下降是导致纹波增大的常见原因，虽然用万用表测不出明显问题，但其高频滤波能力会减弱,尝试更换同规格或更高耐压的电容。
- 检查PCB接地：
PCB上的接地不良或引入了噪声,也会影响输出纯净度。
- 检查负载：
有时纹波问题也可能是由不合适的负载引起的。
- 测量纹波：
维修流程建议
- 询问用户：了解故障发生的过程、有无异常声响或气味。
- 外观检查：观察保险丝是否熔断、电容是否鼓包、元器件是否有烧焦痕迹。
- 测大件：先测量保险丝、整流桥、功率管、变压器等关键部件。
- 分段加电：在确认输入端无短路后，可以分段加电测试，先只给控制板供电，看显示是否正常，再给主功率回路供电,看输出是否正常。
- 信号追踪：利用示波器或万用表，从信号源头（如MCU的DA输出）开始，沿着控制和驱动信号的路径，一步步追踪到功率输出端,找到信号中断或异常的点。
资源获取
维修离不开图纸和元器件资料。
- 电路图：
- 官网：尝试在固纬的官方网站上搜索“GPS-3030DD”或“GPS-3030DD Service Manual”,有时厂商会提供官方的维修手册。
- 专业论坛：如“电子发烧友论坛”、“维修吧”等,经常有热心网友分享各种设备的电路图。
- 文档分享网站：如“道客巴巴”、“豆丁网”等，搜索关键词“固纬 GPS-3030DD 电路图”。
- 元器件：
- 型号识别：损坏的元器件（特别是电容、二极管、IC）上通常有型号标识。
- 参数确认：更换元器件时，务必确认其关键参数，如耐压、容值、功率、封装等，可以等于或优于原参数,但不能低于。
- 购买渠道：可以在“立创商城”、“华强电子网”等国内元器件电商平台购买。
固纬GPS-3030DD的维修是一个系统性的工作，需要耐心和细致，从最简单的保险丝、电源开始排查，逐步深入到功率和控制电路，如果对高压电路不熟悉，或者没有合适的工具，强烈建议将设备送至专业的维修点进行修理,以免造成设备二次损坏或发生安全事故。
