集成电路板维修入门讲解需要从基础知识、工具准备、故障诊断、维修技巧及安全规范等多个维度展开,以下是详细内容：
基础知识准备

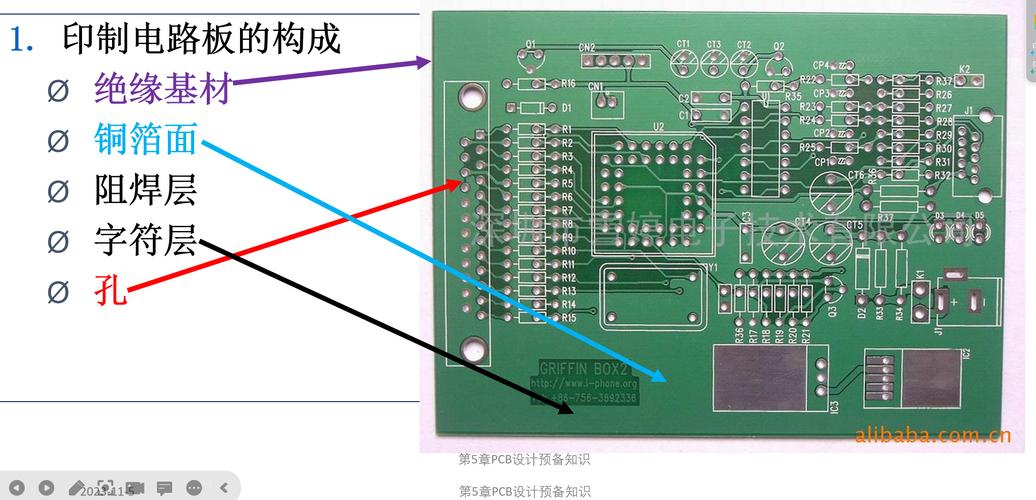

集成电路板（PCB）维修的前提是掌握电子电路基础，包括电路原理图、元器件特性（电阻、电容、电感、二极管、三极管、集成电路等）及焊接工艺，需熟悉常用元器件的标识方法（如电阻色环码、电容容量标注）及好坏判断标准，例如用万用表测量电阻阻值、电容是否漏电或短路、二极管单向导电性等，应了解PCB的基本结构，包括顶层、底层、过孔、焊盘等,以及多层板中电源层和信号层的分布规律。
必备工具与设备
- 基础工具：万用表（数字万用表优先，需具备二极管、通断、电阻、电压、电流等测量功能）、电烙铁（建议选用可调温烙铁，功率30-60W）、吸锡器（手动或电动）、焊锡丝（直径0.8mm左右，含松香助焊剂）、松香助焊剂、斜口钳、镊子（尖头和弯头各一把）。
- 辅助工具：放大镜或显微镜（用于观察细小焊点和引脚）、热风枪（拆卸集成芯片或多层板元件）、PCB清洁剂（酒精或专用清洗剂）、防静电手环（避免静电损坏敏感元件）。
- 检测设备：示波器（用于观察信号波形，判断电路信号是否正常）、可调直流稳压电源（用于供电测试，需具备限流保护功能）、在线测试仪（针对批量维修可提高效率）。
故障诊断流程
外观检查
首先观察PCB是否有明显物理损伤，如断裂、烧焦、发黑、元件爆裂、虚焊或脱焊，重点检查电源模块、大功率元件及易损件（如电解电容是否鼓包、漏液）。
通电前检测
- 电阻测量：用万用表二极管档测量电源输入端对地电阻，判断是否存在短路，正常情况下，正向阻值应有一定阻值（如几百欧至几千欧），若接近0Ω，则可能存在电容击穿或线路短路。
- 电压检查：未通电时，可对照电路图测量关键测试点的对地电阻，与正常值对比（需准备同型号正常板作为参考）。
通电测试
- 电源模块检测：先测电源输入电压是否正常，再测输出电压是否稳定，若电源输出异常，需检查整流桥、滤波电容、稳压芯片（如LM78xx、LM317）等元件。
- 信号追踪：用示波器测量信号通路上的关键波形（如时钟信号、数据信号），与正常波形对比，判断故障区域。
分区排查

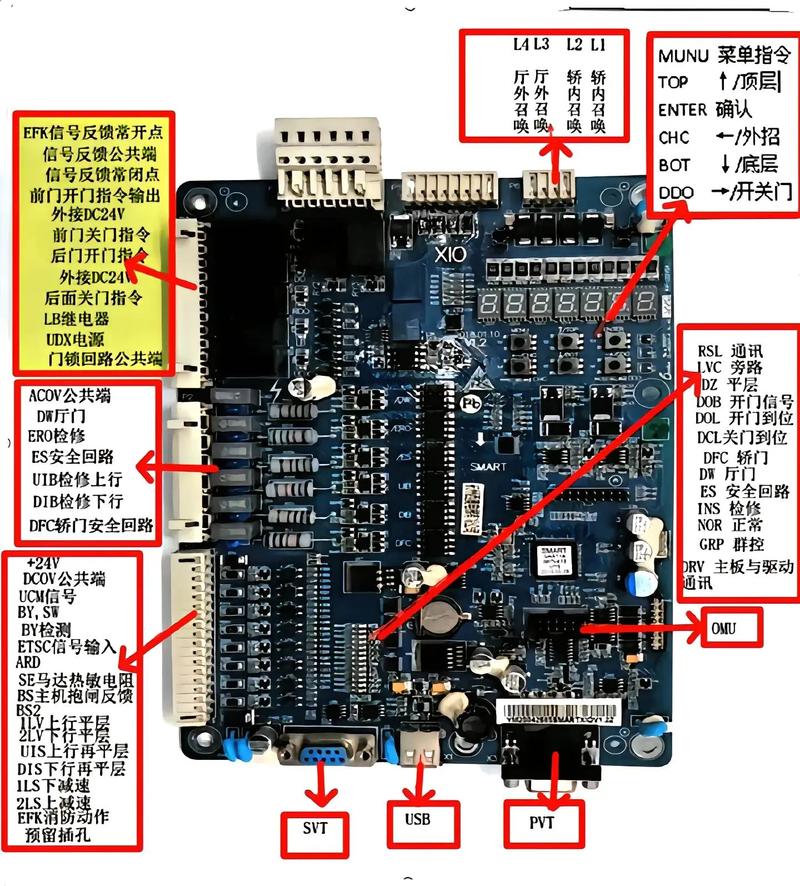

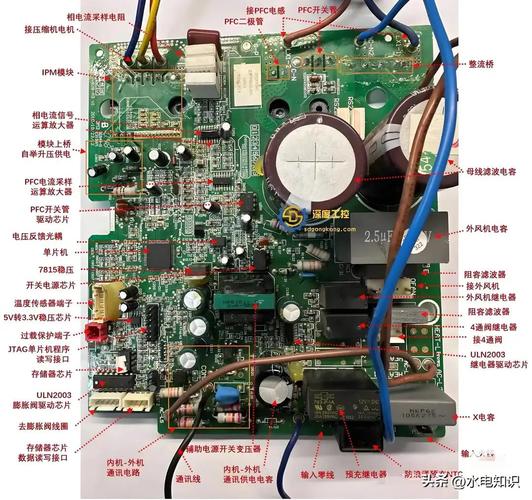

将PCB按功能模块（如电源模块、CPU模块、接口模块等）划分，逐一排查，若接口模块无响应，重点检查该模块的供电、时钟信号及通信芯片。
常见故障维修技巧
虚焊、脱焊维修
虚焊是常见故障，表现为时好时坏，可用放大镜观察焊点是否有裂纹，或用镊子轻拨元件引脚判断是否松动，维修时，先清洁焊点，添加少量助焊剂，再用烙铁重新焊接（焊接时间控制在3秒内，避免过热损坏元件）。
元件更换
- 普通元件：用吸锡器吸走焊点焊锡，再用镊子取下元件；清理焊孔后，将新元件对准位置焊接，注意元件极性（如二极管、电解电容正负极）。
- 集成芯片：使用热风枪（温度300-350℃，风速中档）均匀加热芯片周围，待焊锡熔化后用镊子取下；清理焊盘后，在芯片引脚和焊盘上涂少量助焊剂，对准位置后用热风枪加热，待焊锡凝固后冷却。
线路断路维修
若PCB铜箔断裂，可用细铜线（漆包线剥皮）两端焊接在断点处，或使用导电银浆连接，对于多层板内层线路断裂,需借助专业设备修复。
维修注意事项
- 安全防护：维修时务必断电操作，避免触电；使用热风枪时注意高温，防止烫伤；处理CMOS元件时需佩戴防静电手环。
- 避免二次损坏：焊接时烙铁头温度不宜过高（不超过350℃），焊接时间不宜过长；拆卸集成芯片时避免用力过猛导致焊盘脱落。
- 记录与总结：维修过程中记录故障现象、排查步骤及解决方法，积累经验；对于疑难故障，可对照原理图和元件位置图分析,必要时联系厂家获取技术资料。
维修经验积累
维修技能的提升需要大量实践，建议从简单电路板（如电源板、小信号板）入手，逐步过渡到复杂主板，可通过以下方式提升：
- 学习案例：阅读维修论坛、技术文档中的经典故障案例，分析故障原因及解决思路。
- 元件测试：对拆下的元件进行单独测试（如用万用表测三极管放大倍数、集成电路各脚对地阻值），判断元件好坏。
- 图纸分析：熟悉电路图中符号、参数的含义，掌握信号流向和供电逻辑,提高故障定位效率。
相关问答FAQs
Q1：初学者维修集成电路板时最容易犯哪些错误？
A1：初学者常见错误包括：①未断电直接检测导致短路或触电；②焊接温度过高或时间过长，损坏PCB焊盘或元件；③忽视极性，安装电解电容、二极管等元件时反接；④未做通电前电阻检测，直接通电导致故障扩大，建议维修前仔细阅读电路图，遵循“先断电、先检测、后通电”的原则,积累经验后再操作复杂板卡。
Q2：如何判断集成电路板上的芯片是否损坏？
A2：判断芯片好坏需结合多种方法：①外观检查：观察芯片是否烧焦、发黑或引脚断裂；②电压测量：用万用表测量芯片供电脚电压是否正常（如VCC、GND），若无电压则检查供电线路；③对地阻值测量：测量芯片各引脚对地电阻，与正常板对比（需排除外围元件影响）；④信号波形检测：用示波器测量输入/输出信号波形，若输入正常但输出异常，可能芯片损坏；⑤替换法：用同型号芯片替换，若故障消失则确认芯片损坏，注意部分芯片需结合专用编程器检测，如存储芯片、CPU等。
