燃气热水器作为现代家庭中不可或缺的热水供应设备，其电路系统的正常运行是保障热水稳定输出的关键，维修燃气热水器时，电路图的分析与理解是排查故障的核心环节，它能够帮助维修人员快速定位问题所在，避免盲目拆解导致的设备损坏，本文将详细解析燃气热水器电路图的构成、常见故障点及维修方法,并结合实际案例说明电路图在维修中的应用。

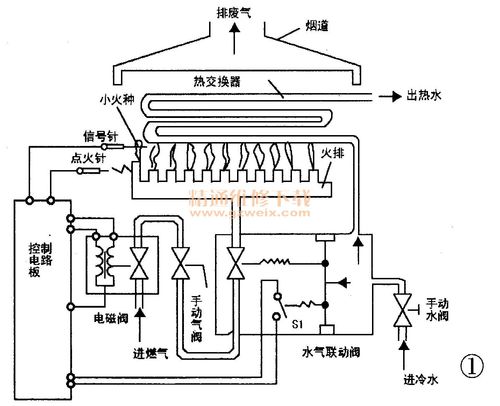

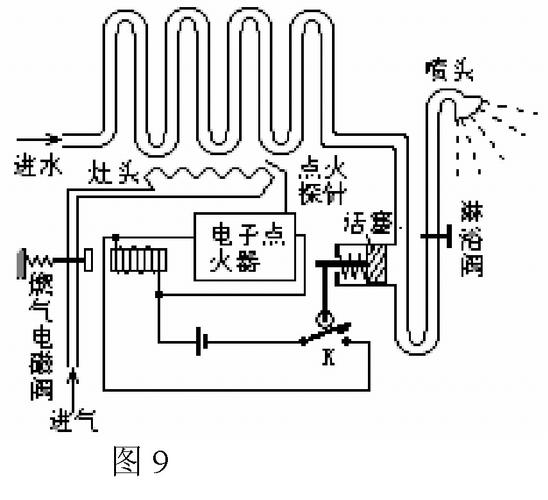

燃气热水器的电路系统主要由电源部分、控制部分、点火部分、安全保护部分及显示部分组成，电源部分通常为220V交流电，通过变压器转换为适合控制器工作的低压直流电（如5V、12V），为整个电路提供能源，控制部分以单片机或专用控制芯片为核心，接收温度传感器、水流传感器、燃气阀反馈等信号，并根据预设程序控制点火、燃气供应、风机运转等动作，点火部分包括脉冲点火器、点火针和火焰感应针，负责点燃燃气并检测火焰是否正常，安全保护部分则包括过热保护、防干烧保护、缺氧保护等，确保使用过程中的安全性，显示部分通常为LED指示灯或液晶屏，用于显示工作状态、故障代码等信息。
在分析电路图时，首先应熟悉各组成部分的符号及连接关系，电源输入端通常标注L（火线）和N（零线），经过保险丝、开关后进入变压器；控制芯片的引脚会连接到温度传感器（通常为NTC热敏电阻）、水流传感器（一般为霍尔元件或干簧管）等；点火电路则与脉冲点火器相连，受控于控制芯片的点火信号输出，电路图中还会标注各测试点的电压值、电阻值等关键参数,这些是维修时判断电路是否正常的重要依据。
常见故障及电路图分析：1. 打不着火：此类故障通常与点火电路或燃气供应有关，通过电路图检查点火针是否有高压输出（可用万用表测量脉冲点火器的供电电压，正常应为12V左右），火焰感应针的信号反馈是否正常（火焰正常时感应针应有微弱电流反馈），若点火无反应，需检查脉冲点火器是否损坏，或控制芯片是否输出点火信号；若点火但火焰检测失败，则可能是感应针脏污或位置不当，需清洁或调整，2. 热水温度异常：若水温过高或过低，需检查温度传感器及其连接线路，通过电路图找到温度传感器的接入点，测量其在不同温度下的阻值，与标准值对比，若阻值偏差过大，需更换传感器；若阻值正常，则可能是控制芯片损坏或比例阀调节异常，3. 显示故障代码：不同品牌的热水器故障代码含义不同，需对照说明书，代码“E1”通常表示点火失败，代码“E2”表示火焰检测失败，代码“E3”可能表示温度传感器故障，通过电路图找到对应故障代码的检测电路,逐一排查相关元件及线路。

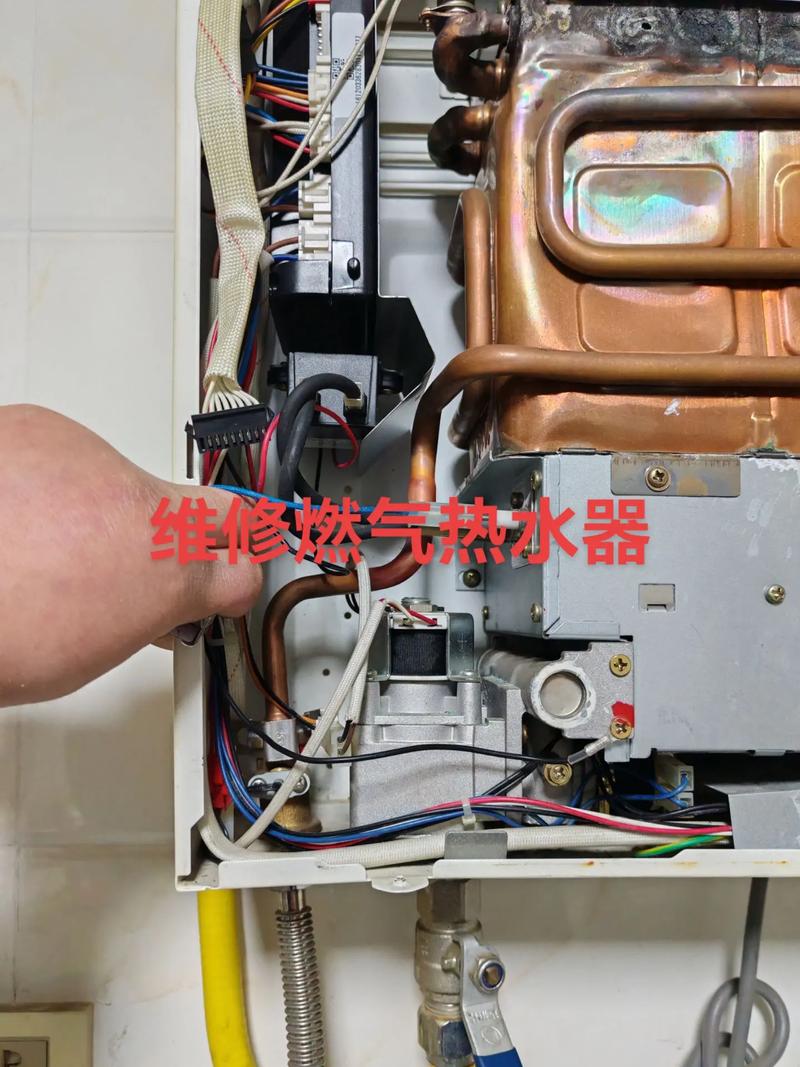

维修过程中，安全是首要原则，必须切断电源，确认燃气阀门关闭，待设备冷却后再进行操作，使用万用表等工具时，注意选择正确的档位，避免短路或触电，对于无法确定的问题，建议联系专业维修人员,切勿强行拆卸。
以下以某品牌燃气热水器为例，说明电路图在维修中的应用，该型号热水器出现“打不着火”故障，维修人员首先查阅电路图，发现点火电路由控制芯片IC1的7脚输出点火信号，经Q1三极管放大后驱动脉冲点火器，测量IC1的7脚无信号输出，进一步检查发现其12V供电正常，但复位端（4脚）电压异常，对照电路图，复位端外接RC电路（R2、C1），测量发现C1击穿短路，导致芯片无法正常复位，更换C1后，点火信号恢复正常,故障排除。
为了更直观地展示电路图中的关键元件及功能,以下表格列举了常见元件在电路中的作用及检测方法：
| 元件名称 | 电路中的作用 | 检测方法及标准值 |
|---|---|---|
| 保险丝 | 过流保护，防止电路短路 | 目测是否熔断，用万用表测量电阻（应接近0Ω） |
| 变压器 | 将220V交流电转换为低压直流电 | 测量初级、次级线圈阻值（初级约几百Ω，次级几Ω） |
| 控制芯片（单片机） | 控制各部件协调工作 | 测量供电、复位、晶振脚电压是否正常 |
| 温度传感器（NTC） | 检测进水/出水温度，反馈给控制器 | 测量不同温度下的阻值（如25℃时约10kΩ） |
| 脉冲点火器 | 产生高压脉冲点燃燃气 | 测量供电及点火信号输入端是否正常 |
| 火焰感应针 | 检测火焰是否存在，反馈信号给控制器 | 测量与地之间的阻值（火焰存在时阻值变化） |
在实际维修中，电路图不仅是排查故障的“地图”，更是理解设备工作原理的“教材”，通过反复研读电路图，维修人员能够逐步掌握燃气热水器电路的运行逻辑，从而快速、准确地解决各种复杂故障，定期对电路系统进行检查和维护，如清洁点火针、检查线路连接等，可以有效延长设备的使用寿命,保障家庭用水的安全与舒适。
相关问答FAQs
Q1：燃气热水器显示“E1”故障代码，应该如何排查？
A1：“E1”通常表示点火失败，排查步骤如下：1. 检查燃气阀门是否完全开启，燃气压力是否正常；2. 清洁点火针和火焰感应针，确保无积碳或污垢；3. 检查点火针与燃烧器的间隙（一般为3-5mm），调整位置使其对准火孔；4. 用万用表测量脉冲点火器的供电电压及点火信号输出，若无信号，检查控制芯片及驱动电路；5. 若以上正常，可能是燃气阀或比例阀故障，需进一步检修或更换。
Q2：维修燃气热水器电路时，需要注意哪些安全事项？
A2：维修电路时需严格遵守以下安全规范：1. 必须切断电源总开关，拔掉插头，防止触电；2. 关闭燃气进气阀门，确保无燃气泄漏；3. 待热水器内部温度降低后再进行操作，避免烫伤；4. 使用合格的维修工具，万用表档位选择正确，避免短路；5. 若涉及燃气相关部件（如燃气阀、燃烧器），建议由专业维修人员处理，以防操作不当引发安全事故；6. 维修后需进行气密性检查和功能测试,确保设备恢复正常运行。
