长虹43N1电视作为一款性价比较高的主流产品，在家庭用户中拥有较高的保有量，当设备出现故障时，一份详尽的维修手册能帮助技术人员快速定位问题并进行修复，以下内容将围绕长虹43N1电视的常见故障类型、维修流程、核心部件检测方法及注意事项展开,为维修工作提供系统性参考。
维修前的准备工作
在进行任何维修操作前，必须确保安全第一，断开电视与电源的连接，等待至少5分钟，让内部高压电容充分放电，准备好专业工具，包括万用表、螺丝刀、电烙铁、吸锡器等，并确保工具绝缘性能良好，需准备好43N1的电路图和元件参数表，以便对照检测，维修环境应保持干燥、整洁,避免金属粉尘或液体进入设备内部。
常见故障分类与排查流程

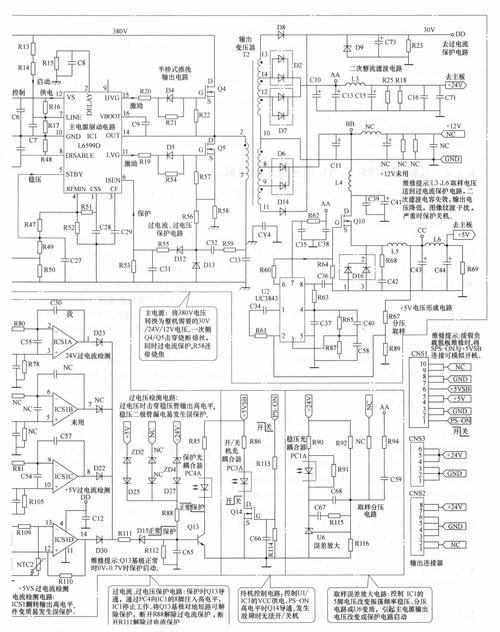

电源故障
电源模块是电视的“心脏”，常见故障包括无输出、电压不稳定或保护电路启动，排查时，首先目测电源板有无明显烧焦元件、电容鼓包或虚焊现象，使用万用表测量交流输入端保险管是否熔断，若熔断需检查整流桥、滤波电容等元件是否存在短路，测量直流输出端电压（如+12V、+24V、+5V），若某路电压缺失或异常，需对应检查该路的稳压芯片（如LD7552B）和反馈电路,下表为电源板关键测试点参考电压：
| 测试点 | 正常电压（V） | 异常电压可能原因 |
|---|---|---|
| 交流输入保险管两端 | 220V | 市电异常或后级短路 |
| 整流桥输出端 | 300-310V | 滤波电容失效 |
| +12V输出端 | 12±0.5V | 稳压芯片损坏或负载过重 |
| +5V standby | 5±0.2V | 待机电路故障 |
显示故障
包括黑屏、花屏、亮度异常或背光亮但无图像，此类故障需先判断是屏幕本身问题还是主板/驱动板故障，若背光不亮，需检查背光驱动板（如OZ9998芯片）的供电、使能信号（EN）和PWM调光信号，若背光亮但无图像，则需检测主板输出的RGB信号或LVDS信号是否正常，花屏现象多因排线接触不良或驱动芯片虚焊，可通过重新插拔或补焊排线接口解决，屏幕漏液或划痕属于物理损坏,需直接更换屏幕总成。
音频故障
表现为无声、杂音或音量失控，首先检查音频输出接口是否松动，然后测量音频功放芯片（如TDA7492）的供电脚电压（通常为+15V至+24V），若供电正常但无声音，需检测音频输入信号线是否断裂，或静音控制脚（MUTE）是否被误触发，杂音问题多由耦合电容失效或接地不良引起,可用代换法逐一排查。
系统故障
如无法开机、遥控失灵或频繁死机，此类故障多与主板上的MCU（如MT5368芯片）或存储芯片（如W25Q64）相关，需检查MCU的供电、复位电路和晶振（通常为8MHz或12MHz）是否起振，若开机后进入工厂模式或自动重启，可能是存储芯片数据丢失，需重新刷写固件，遥控失灵需先检查遥控器电池和红外发射头,再排查主板上的红外接收头是否损坏。
核心部件检测方法

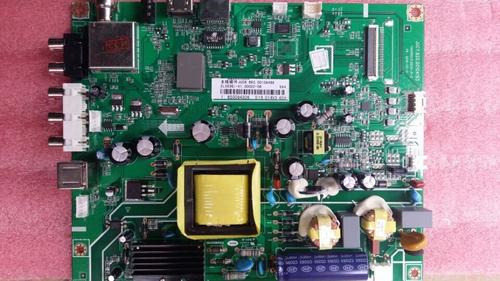

主板检测
主板是信号处理的核心,检测时需重点检查以下部分：
- CPU供电电路：测量核心供电（如1.2V）是否稳定,可用示波器观察波形有无杂波。
- 接口电路：如HDMI接口的TMDS信号线，用万用表测量对地阻值是否正常（通常在100Ω以上）。
- 存储芯片：检测脚位是否氧化,必要时用编程器重新烧录固件。
驱动板检测
驱动板负责将主板信号转换为屏幕驱动信号,需关注：
- LVDS接口：检查排线是否插紧,针脚有无歪斜。
- 电压转换电路：如3.3V、5V供电是否正常，由DC-DC芯片（如AP6233）控制。
屏幕检测
屏幕故障通常表现为物理损坏或显示异常,可通过以下方法初步判断：
- 点亮测试：将屏幕与背光板连接，若出现竖线、色块或局部暗区,则屏幕损坏。
- 对比测试：更换已知正常的驱动板，若故障依旧,可确定屏幕故障。
维修注意事项
- 防静电措施：维修人员需佩戴防静电手环,避免静电击穿敏感元件。
- 元件代换原则：更换元件时需确保参数一致,尤其是电容的耐压值和电阻的功率。
- 焊接技巧：焊接贴片元件时，温度控制在350℃以内,避免长时间加热导致铜箔脱落。
- 安全警示：高压部分（如电源板）非专业人员勿碰,防止触电风险。
相关问答FAQs
问题1：长虹43N1电视开机后指示灯亮但黑屏，如何排查？
解答：首先检查背光是否点亮，可通过斜向观察屏幕是否有微弱图像，若背光不亮，需测量背光驱动板的供电和使能信号，重点检查保险电阻、LED驱动芯片（如OZ9998）及相关电容，若背光亮但无图像，则需检测主板输出的LVDS信号是否正常，可用示波器观察时钟线和数据线是否有波形输出，若主板无信号输出,需检查MCU或存储芯片是否工作异常。
问题2：维修时更换电源板后出现“吱吱”异响，是什么原因？
解答：“吱吱”声通常是电源工作在振荡或保护状态，可能原因包括：①负载短路导致电源过载，需检查后级电路（如主板、背光板）是否存在短路；②电源板自身元件参数不匹配，如滤波电容容量不足或开关管性能不良；③反馈电路异常，如光耦（如PC817）或稳压芯片（如TL431）损坏，应先断开负载，单独测量电源板输出电压是否稳定，若电压恢复正常则说明后级存在故障,需逐一排查。
