维修这类老式电源板,需要遵循一定的思路和方法，下面我将为你提供一个详细的SP29AS391电源维修指南，从原理、常见故障到具体维修步骤。

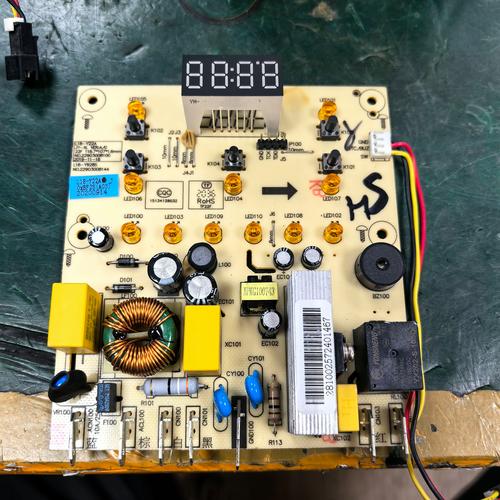

（图片来源网络，侵删）
电源板简介与工作原理
SP29AS391电源板是一种并联型开关电源，它通过将市电220V整流滤波后，通过开关管的高频振荡和开关变压器的耦合，次级输出多路直流电压，为电视机的各个部分供电。
主要功能：
- 主电源 (B+ / +135V)：为行输出电路供电，是电视机的“心脏”动力。
- 副电源 (+12V / +24V)：为小信号处理电路（如伴音、解码、CPU等）供电。
- 显像管灯丝电压 (AC 6.3V)：直接从开关变压器次级绕组取出。
- 视放电压 (+180V / +200V)：为显像管末级视放电路供电。
- 场扫描电路电压 (+45V)：为场输出集成电路供电。
- 遥控开关机控制：通过控制光耦PC3（或类似型号）的导通与截止，来实现电源的开启与关闭。
基本工作流程： 市电输入 → 抗干扰电路 → 整流滤波 → 启动电阻 → 开关管振荡 → 开关变压器变压 → 次级整流滤波 → 多路电压输出 → 稳压反馈电路 → 控制开关管导通时间。
维修前准备与安全须知
- 安全第一：开关电源部分存在高压，即使断电后，滤波电容（C807, C809等）中仍储存有高压电荷，维修前务必对大电容进行放电操作，可用大功率电阻（如1K/5W）的两个引脚去接触电容的正负极。
- 隔离变压器：强烈建议使用隔离变压器，它能将市电与维修电路隔离，有效防止因电源零线带电而造成的触电风险，并保护维修仪器。
- 工具准备：
- 万用表（必备，最好有二极管档和电容档）
- 示波器（强烈推荐，观察波形是开关电源维修的关键）
- 焊台、吸锡器、松香、焊锡丝
- 替换用的元器件（开关管、电源IC、光耦、电解电容等，后文会详述易损件）
- 假负载（可以用大功率水泥电阻，如220V/100W灯泡作为+B假负载，或用300Ω/50W电阻）
常见故障现象与维修思路
故障现象一：完全无反应，指示灯不亮
这是最常见的故障,通常是电源板自身未工作。

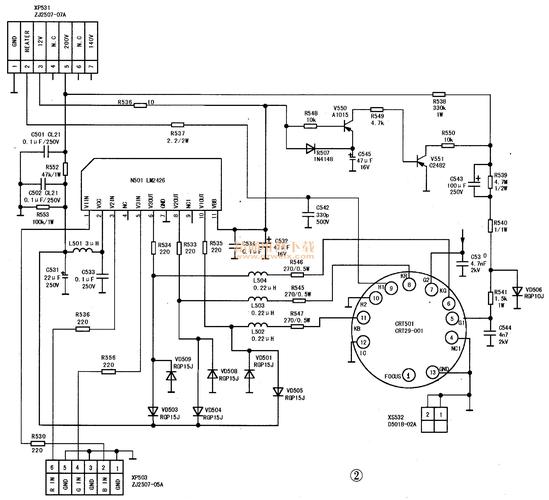

（图片来源网络，侵删）
维修思路： 从市电输入端开始，逐级向后排查，重点检查300V电压、启动电路和开关管。
-
检查保险丝F801：
- 保险丝熔断且发黑：说明后级有严重短路，重点检查：
- 整流桥DB801：是否击穿短路。
- 主滤波电容C807/C809：是否鼓包、漏液或击穿。
- 开关管Q801 (2SC5296/2SC4117等)：这是最容易击穿的元件，测量其三个极间电阻是否正常（通常C-E极短路）。
- 消磁电阻RT801：是否短路。
- 保险丝熔断但透明：可能是瞬间电流过大，或存在软故障，重点检查启动电阻和开关管。
- 保险丝完好：说明后级无明显短路，故障在电源板的振荡或控制电路。
- 保险丝熔断且发黑：说明后级有严重短路，重点检查：
-
测量300V电压：
- 在C807/C809两端正常应有约 300V 的直流电压，如果此电压为0，检查市电输入线、保险丝、整流桥和抗干扰电路。
- 如果此电压正常,说明市电整流滤波部分工作正常，故障在开关振荡电路。
-
检查启动电路：

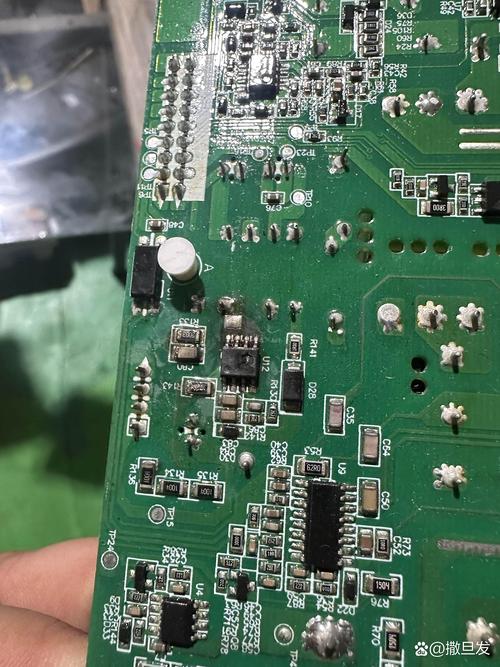

（图片来源网络，侵删）- 开关电源的启动依赖于启动电阻（如R803, R804等）给开关管Q801的基极提供一个微小的启动电流。
- 用万用表测量启动电阻是否开路或阻值变大,这是启动失败的常见原因。
-
检查开关管Q801：
即使保险丝未断,开关管也可能软击穿或性能不良，拆下Q801测量其三个极间的正反向电阻，判断是否损坏。
-
检查电源控制IC (N801, 通常为TEA2260/TEA2261或类似型号)：
- 检查IC的供电脚（如15脚）是否有电压（通常由启动电阻降压后提供，约12V）。
- 检查IC的激励输出脚（如12脚）是否有微弱的振荡波形，如果没有，可能是IC损坏。
-
检查稳压反馈电路：
- 初级侧：检查取样电阻、误差放大光耦PC3（如PC817）是否损坏，光耦短路会导致开关管停振。
- 次级侧：B电压输出过高，导致保护电路动作，也会导致无输出，需要检查次级整流二极管（如D831）和滤波电容。
故障现象二：有“吱吱”叫声，但输出电压低或无输出
“吱吱”声通常是开关电源在保护状态下的工作声音，说明电源能起振，但负载过重或稳压环路异常，导致电源工作在低频间歇振荡状态。
维修思路： 重点排查负载和稳压反馈环路。
-
断开负载，接假负载测试：
- 断开电源板与主板的连接,在+B输出端（通常是红色或橙色线）接上假负载（如220V/100W灯泡或300Ω/50W电阻）。
- 通电测量+B电压是否恢复正常。
- 电压恢复正常：说明故障在负载侧，即主板电路，常见故障为行输出变压器（FBT）局部短路、行管（Q402）击穿、逆程电容失容等，需要维修主板。
- 电压仍然很低或为0：说明故障在电源板本身。
-
检查电源板自身的稳压反馈电路：
- 光耦PC3：这是最常见的故障点，测量其1、2脚（内部发光管）和3、4脚（内部光敏三极管）的电阻值，判断是否短路或开路。
- 精密稳压源IC N802 (通常为TL431)：检查其R、K、A三个脚的电压是否正常，如果K脚电压始终很低，可能是IC击穿。
- 取样电阻：检查连接到+B电压的取样电阻（如R835, R836等）是否变值或开路。
-
检查初级供电电路：
开关管Q801的C极电压正常（300V），但基极无驱动，可能是供电电路问题，TEA2260的15脚供电电压是否正常？如果偏低，检查启动电阻和供电滤波电容。
故障现象三：输出电压过高，导致保护
此故障非常危险,极易损坏后级电路（如行管、显像管）。
维修思路： 立即断电！重点检查稳压反馈电路。
- 检查稳压反馈电路：
- 光耦PC3：内部光敏三极管开路，导致反馈信号中断，电源输出最大电压。
- 精密稳压源IC N802 (TL431)：其R脚取样电压异常，或K脚无法正常导通。
- 取样电阻：阻值变大或开路，导致取样电压过低，TL431误导通。
SP29AS391电源板易损件清单（备件参考）
- 开关管 Q801：型号多为
2SC5296,2SC4117,BU2508AF等，这是第一易损件。 - 电源控制IC N801：型号多为
TEA2260,TEA2261,TDA4605等。 - 光电耦合器 PC3：型号多为
PC817,TLP621等，这是**第二
