《数字电子技术基础》核心知识点与典型题型解析
这门课程的核心是围绕逻辑代数和逻辑电路的分析与设计展开的,通常包括以下几个主要部分：
第一部分：逻辑代数基础
这是数字电路的“数学语言”,所有分析和设计都基于此。
核心知识点：
- 基本逻辑运算：与、或、非。
- 复合逻辑运算：与非、或非、与或非、异或。
- 逻辑函数的表示方法：
- 真值表
- 逻辑表达式（最小项、最大项）
- 卡诺图
- 逻辑图
- 逻辑函数的化简：
- 公式化简法（利用基本公式和常用公式）
- 卡诺图化简法（重点和难点，用于2-6个变量的化简）
典型例题与解析：

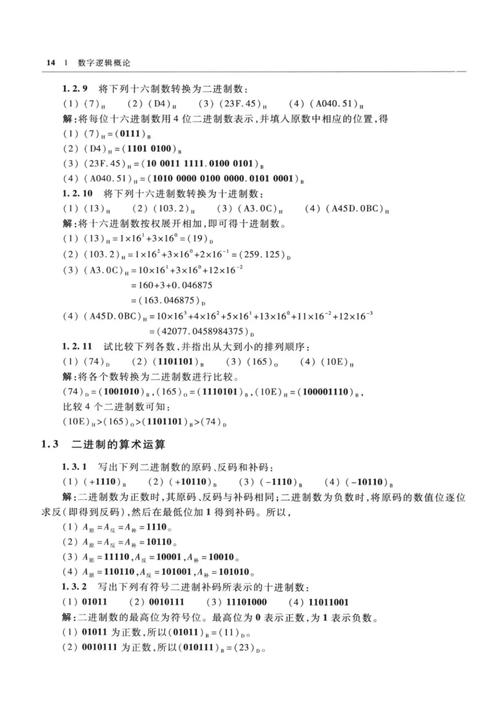

（图片来源网络，侵删）
例题1：化简逻辑函数 F = A'B'C + AB'C + ABC
解析：
-
公式化简法
F = A'B'C + AB'C + ABC- 提取公因子
BC：F = BC(A' + A) + AB'C - 利用
A' + A = 1：F = BC(1) + AB'C - 得到：
F = BC + AB'C - 再次提取公因子
C：F = C(B + AB') - 利用吸收律
B + AB' = B + A：F = C(B + A) - 最终结果：
F = AC + BC
-
卡诺图化简法 (更直观)
（图片来源网络，侵删）- 这是一个三变量函数,画出三变量卡诺图。
- 将函数中的最小项
m1(A'B'C),m5(AB'C),m7(ABC) 在卡诺图对应的方格中填入1。 - 相邻的
1可以画圈合并。 - 圈住
m1和m5，得到AC。 - 圈住
m5和m7，得到BC。 - 最终结果：
F = AC + BC。
第二部分：逻辑门电路
这是实现逻辑功能的物理基础。
核心知识点：
- 二极管、三极管的开关特性：理解它们如何作为开关使用。
- TTL逻辑门电路：
- 结构：输入级、中间级、输出级。
- 主要特点：工作速度快，扇出数有限,功耗较高。
- 典型电路：OC门（集电极开路）、三态门。
- CMOS逻辑门电路：
- 结构：由P沟道和N沟道MOS管构成。
- 主要特点：功耗极低（静态功耗几乎为0），抗干扰能力强，扇出数大,速度较慢。
- 门电路的参数：电压传输特性、噪声容限、传输延迟时间、扇出数等。
典型例题与解析：
例题2：为什么说CMOS门电路的静态功耗极低？
解析： 在稳定状态下（输入为高电平或低电平），CMOS门电路中,P沟道MOS管和N沟道MOS管总有一个是截止的。
- 当输入为高电平时，N管导通，P管截止,电源到地之间没有直流通路。
- 当输入为低电平时，P管导通，N管截止，电源到地之间也没有直流通路。 在静态时，只有非常微弱的漏电流，所以其静态功耗极低，只有在状态切换时,才会产生一定的动态功耗。
第三部分：组合逻辑电路
输出只取决于当前输入,与电路过去状态无关的电路。
核心知识点：
- 组合电路的分析：根据逻辑图 -> 写出逻辑表达式 -> 化简 -> 列出真值表 -> 分析功能。
- 组合电路的设计：根据逻辑要求 -> 列出真值表 -> 写出逻辑表达式 -> 化简 -> 画出逻辑图。
- 常用组合逻辑电路：
- 编码器：将信号（如按键）转换为二进制代码。
- 译码器：将二进制代码“翻译”成特定的输出信号（如驱动数码管、存储器片选）。
- 数据选择器：从多路输入数据中选择一路输出。
- 加法器：实现二进制加法。
- 数值比较器：比较两个数的大小。
典型例题与解析：
例题3：设计一个“三人表决电路”，多数人同意（输入为1），决议通过（输出为1）。
解析：
- 逻辑抽象：
- 设三个输入为 A, B, C，输出为 F。
- 同意为1,不同意为0。
- 真值表如下：
| A | B | C | F |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 |
-
写出逻辑表达式：
- 根据真值表,输出为1的项相或。
F = A'BC + AB'C + ABC' + ABC
-
化简逻辑表达式：
- 公式法：
F = A'BC + AB'C + ABC' + ABCF = BC(A' + A) + AC(B' + B) + AB(C' + C)(分组并配项)F = BC(1) + AC(1) + AB(1)F = BC + AC + AB - 卡诺图法：画出三变量卡诺图，将真值表中为1的项填入，合并相邻的1，同样得到
F = AB + BC + AC。
- 公式法：
-
画出逻辑图：
- 根据最简表达式
F = AB + BC + AC,使用与门和或门即可实现。
- 根据最简表达式
第四部分：时序逻辑电路
输出不仅取决于当前输入，还与电路过去状态有关的电路,这是数字系统的核心。
核心知识点：
- 触发器：时序电路的基本存储单元。
- SR触发器：基本功能，存在约束条件（S=R=1无效）。
- JK触发器：功能最全，无约束条件,应用最广。
- D触发器：最简单，次态等于输入,常用于数据存储。
- T触发器：具有计数功能（翻转）。
- 时序电路的分析：
- 写出时钟方程、驱动方程、输出方程。
- 求出状态方程（将驱动方程代入触发器特性方程）。
- 列出状态转换表/图。
- 分析逻辑功能。
- 常用时序逻辑电路：
- 寄存器：用于存储一组二进制代码。
- 计数器：用于对脉冲计数，分为同步/异步，加法/减法/可逆计数器，二进制/非二进制计数器。
典型例题与解析：
例题4：分析由两个JK触发器构成的时序电路逻辑功能。
解析： （这是一个通用分析流程,具体电路图需要驱动方程）
- 写出方程：
- 时钟方程：
CP0 = CP1 = CP(同步时序电路) - 驱动方程：
J0 = K0 = Q1', `J1 = K1
- 时钟方程：
