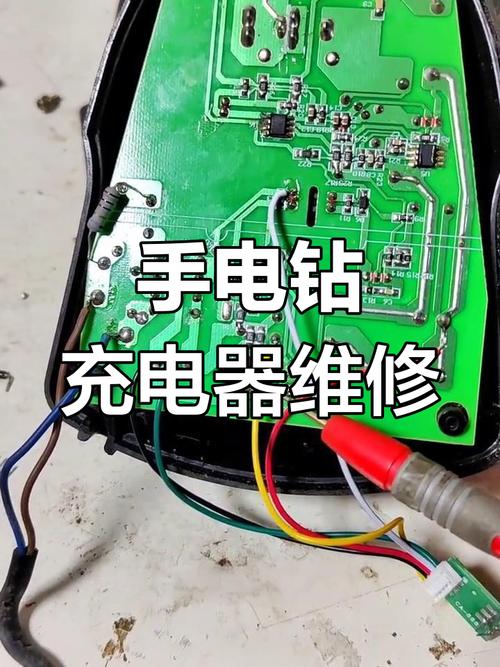

12V快速充电器维修是一项需要结合理论知识和实践经验的技术工作，其核心在于通过系统性的故障排查定位问题根源，并采取针对性的修复措施，这类充电器通常广泛应用于汽车电子、便携设备等领域，其内部结构包含输入保护电路、PWM控制模块、功率开关管、变压器、整流滤波电路以及输出稳压反馈电路等关键部分，维修过程中，需遵循安全规范，首先断开电源并使用万用表测量输入端电容的放电情况,避免残留电荷对元件或人员造成损害。

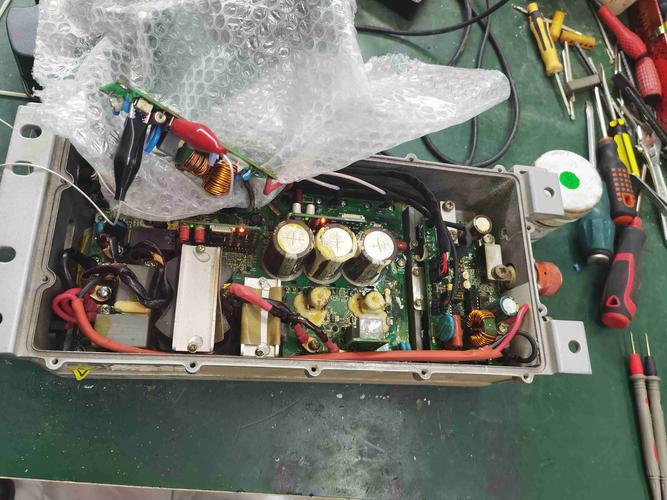

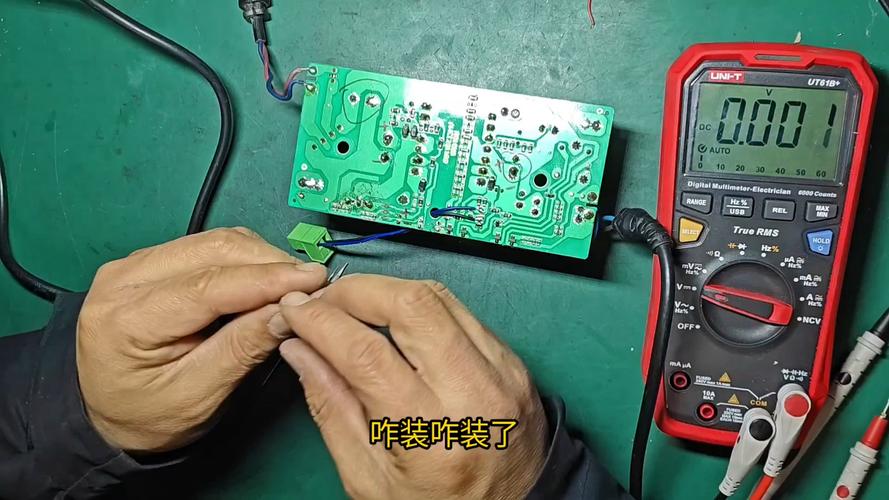

故障排查通常从电源输入端开始逐步向输出端推进，常见故障现象包括无输出电压、输出电压不稳定、充电过热或异常噪音等，针对无输出电压问题，应首先检查交流输入保险管是否熔断，若保险管发黑或熔断，通常表明后级存在短路故障，需重点检查整流桥、功率开关管（如MOSFET）及变压器初级绕组是否击穿，可使用万用表二极管档测量开关管的源极（S）和漏极（D）之间的阻值，正常时应呈现单向导通特性，若短路则需更换同型号元件，若保险管完好，则需进一步检查PWM控制芯片（如UC3842、TL494等）的工作状态，测量其供电引脚电压是否正常（通常为12-20V），若供电异常需检查启动电阻或相关稳压电路；若供电正常但无PWM输出，则可能为芯片损坏,需更换。
对于输出电压不稳定或过热问题，需重点检查反馈电路，以常见的光耦反馈为例，应输出端分压电阻、精密稳压器件（如TL431）及光耦的工作状态，确保反馈信号能够准确传递至PWM芯片以调节占空比，需检查输出滤波电容是否老化失效，可通过测量其ESR（等效串联电阻）或更换同规格电容验证，变压器的匝间短路也会导致输出异常，可通过测量初级与次级绕组的阻值及绝缘电阻进行判断,若异常则需更换变压器。
在维修过程中，元件代换需注意参数匹配，尤其是功率开关管的耐压值、电流容量及PWM芯片的工作频率等，修复后需进行空载和带载测试，使用可调负载箱逐步增加负载电流，同时监测输出电压纹波（通常要求小于100mV）及充电器温升，确保修复后的性能符合设计要求，对于涉及高压部分的维修，建议使用隔离变压器供电，并佩戴绝缘手套,避免触电风险。
相关问答FAQs
Q1：维修12V快速充电器时，如何判断PWM控制芯片是否损坏？
A：判断PWM芯片损坏需结合多方面数据：首先测量其供电引脚电压是否在正常范围（如UC3842的7脚电压应高于16V启动，工作后维持10-13V）；其次用示波器观察其输出引脚（如6脚）是否有PWM波形，若无波形且供电正常，则可能为芯片内部损坏；检查其保护引脚（如过压、过流检测引脚）是否被异常电压拉低，若外部电路正常但芯片无输出，可考虑更换芯片验证。
Q2：充电器输出电压偏高，但反馈电路元件（如TL431、光耦）检测正常，可能的原因是什么？
A：若反馈电路元件正常但输出电压偏高，可能存在以下原因：1）输出端分压电阻阻值漂变，导致采样电压偏低，使PWM芯片误判为输出不足而增大占空比，需用精密万用表重新测量分压电阻值；2）PWM芯片内部误差放大器特性异常，导致对反馈信号响应不足，可更换同型号芯片测试；3）变压器次级绕组局部短路，导致匝数比减小，输出电压升高，需测量次级绕组阻值并与正常值对比,必要时更换变压器。
