电梯控制技术课程设计是自动化、电气工程及其自动化等专业的重要实践环节，旨在通过综合运用PLC编程、传感器技术、电机拖动、人机交互等知识，设计出安全、高效、智能的电梯控制系统，以下从设计目标、系统方案、硬件选型、软件设计、功能实现及调试优化等方面展开详细阐述。
设计目标与需求分析
电梯控制系统的核心目标是实现轿厢的精准运行、高效调度及安全保护，本次课程设计以4层站电梯为对象，需满足以下基本需求：
- 基本功能：实现轿厢内选（1-4层）与厅外呼梯（上行/下行）指令的响应，具备自动平层、开关门控制、运行方向指示及楼层显示功能。
- 安全保护：包括超速保护、限位保护、门锁连锁、急停开关及故障报警功能。
- 调度逻辑：采用集选控制策略，优先响应同向呼梯指令，减少空行程；支持“上行优先”或“下行优先”模式切换。
- 人机交互：通过LED显示屏实时显示当前楼层、运行方向及呼梯状态；配备报警按钮与对讲接口（可选）。
系统总体方案设计
系统采用“PLC+变频器+传感器”的经典架构，分为控制层、驱动层、传感层和人机交互层，如图1所示（此处可插入系统架构图）。
| 层级 | 组成模块 | 功能说明 |
|---|---|---|
| 控制层 | PLC（如西门子S7-200 SMART） | 核心控制器，处理逻辑运算、指令调度及信号交互 |
| 驱动层 | 变频器（如西门子G120）+ 三相异步电机 | 调节电机转速，实现电梯的启动、加速、匀速、减速及停止 |
| 传感层 | 旋转编码器、平层传感器、门传感器 | 采集轿厢位置、门状态及限位信号 |
| 人机交互层 | 楼层显示、指令按钮、报警装置 | 实现用户指令输入与系统状态反馈 |

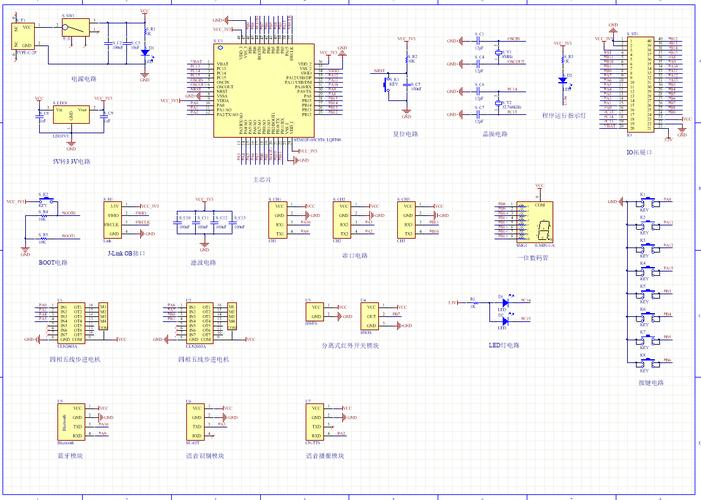

硬件选型与电路设计
核心控制器选型
选用西门子S7-200 SMART SR20 PLC，其具备14路数字量输入、10路数字量输出，支持高速计数器（用于编码器信号采集）和PWM输出（用于变频器调速），满足电梯控制的需求。

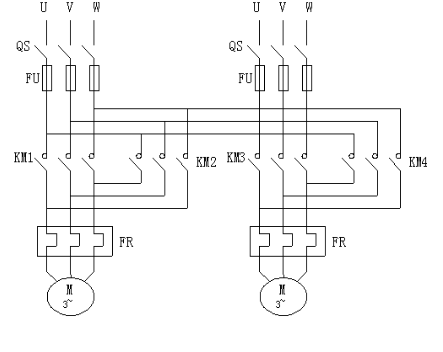

驱动系统选型
电机选用三相异步电机（功率4kW，额定电压380V），配套西门子G120变频器，通过PLC的PWM控制变频器输出频率，实现电机速度的平滑调节；变频器的多功能输入端子用于接收正转、反转、停止等指令。
传感器选型
- 旋转编码器：增量式编码器（1000 P/r），连接PLC高速计数器端口，实时采集轿厢位置脉冲，实现楼层定位。
- 平层传感器：红外对射传感器，安装于井道各层平层位置，用于轿厢精准停靠时减速停层。
- 门传感器：门位置限位开关（常开/常闭各1个），检测轿门和厅门的开关状态，确保门完全关闭后启动运行。
输入/输出分配表
| 类型 | 地址 | 设备名称 | 功能说明 |
|---|---|---|---|
| 数字量输入 | I0.0 | 轿内1层按钮 | 选择1层目标 |
| I0.1 | 轿内2层按钮 | 选择2层目标 | |
| I0.2 | 轿内3层按钮 | 选择3层目标 | |
| I0.3 | 轿内4层按钮 | 选择4层目标 | |
| I0.4 | 1层上行厅外按钮 | 1层呼梯（上行） | |
| I0.5 | 2层上行厅外按钮 | 2层呼梯（上行） | |
| I0.6 | 2层下行厅外按钮 | 2层呼梯（下行） | |
| I0.7 | 3层上行厅外按钮 | 3层呼梯（上行） | |
| I1.0 | 3层下行厅外按钮 | 3层呼梯（下行） | |
| I1.1 | 4层下行厅外按钮 | 4层呼梯（下行） | |
| I1.2 | 开门按钮 | 手动开门 | |
| I1.3 | 关门按钮 | 手动关门 | |
| I1.4 | 门锁传感器 | 检测门是否关闭锁紧 | |
| I1.5 | 编码器A相 | 高速计数脉冲输入 | |
| I1.6 | 编码器B相 | 高速计数方向输入 | |
| I1.7 | 急停开关 | 紧急停止 | |
| 数字量输出 | Q0.0 | 上行指示灯 | 显示当前上行方向 |
| Q0.1 | 下行指示灯 | 显示当前下行方向 | |
| Q0.2 | 变频器正转 | 控制电机正转（上行） | |
| Q0.3 | 变频器反转 | 控制电机反转（下行） | |
| Q0.4 | 变频器复位 | 故障时复位变频器 | |
| Q0.5 | 开门继电器 | 控制电机开门 | |
| Q0.6 | 关门继电器 | 控制电机关门 | |
| Q0.7 | 报警指示灯 | 故障时报警 | |
| 模拟量输出 | AQW0 | 变频器速度给定 | PWM信号控制电机转速 |
软件设计与PLC编程
程序结构设计
采用模块化编程思想，分为主程序、初始化子程序、指令处理子程序、楼层判断子程序、开关门控制子程序及故障处理子程序。
核心逻辑实现
- 楼层定位：通过高速计数器（HSC0）采集编码器脉冲，假设每层脉冲数为250（1000 P/r/4层=250 P/层），当计数值达到250、500、750、1000时，分别对应1-4层。
- 方向判断：根据当前楼层与目标楼层的位置关系，确定运行方向（上行或下行），当前在1层，目标为3层，则方向为上行；若同时存在2层上行呼梯，则先响应2层再响应3层（集选控制）。
- 指令响应：将内选与外呼指令存储至数据寄存器（如VW100-VW110），按“同向优先”原则逐个执行，执行完成后，清除对应指令标志位。
- 开关门控制：到达目标楼层后，PLC输出开门信号（Q0.5），开门电机运行；开门到位后，门传感器触发，停止开门；延时3秒后自动关门，若关门过程中遇到障碍物（门传感器状态变化），则暂停并重新开门。
关键程序片段（梯形图思路）
- 楼层判断：
Network 1: // 1层判断 LD HSC0 // 高速计数器当前值 =D VW0 // 存储当前计数值 LDD VW0 // 比较计数值 >=D 250 // 是否达到1层阈值 = M10.0 // 1层标志位置1 - 方向控制：
Network 2: // 上行条件 LD M10.0 // 当前1层 OR M10.1 // 当前2层（上行中） AND M0.0 // 有上行指令（如3层内选） = Q0.0 // 上行指示灯亮，变频器正转

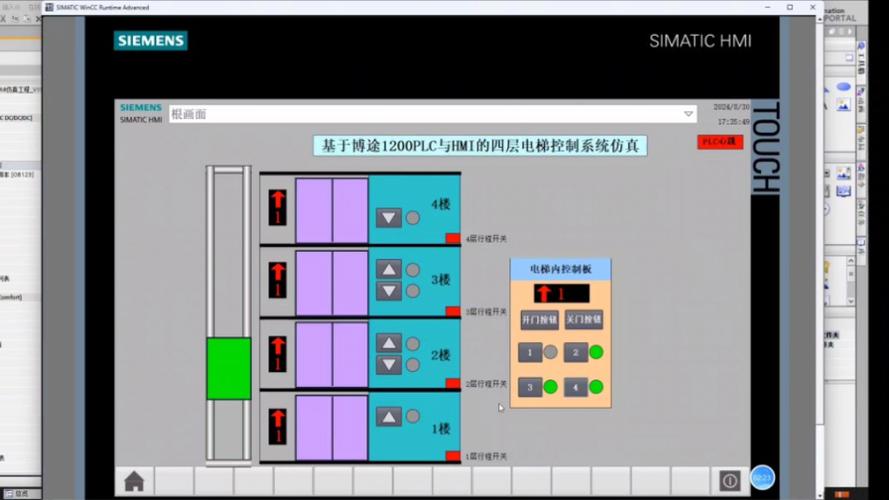

功能实现与调试优化
基本功能调试
- 手动模式：通过PLC强制输出功能，测试电机正反转、开关门动作是否正常。
- 自动模式：模拟各楼层呼梯指令，验证集选调度逻辑（如1层上行呼梯与3层下行呼梯同时存在时，优先执行上行）。
- 平层精度：调整平层传感器的安装位置，确保轿厢停靠后与楼层地面的误差≤5mm。
安全保护测试
- 门锁保护：在门未完全关闭时（I1.4=0），尝试启动电机，PLC应禁止输出（Q0.2/Q0.3=0）。
- 急停功能：触发急停开关（I1.7=1），立即切断电机输出，并报警（Q0.7=1）。
- 超速保护：通过模拟编码器脉冲异常（如脉冲频率过高），触发PLC中断程序，停止电机并报警。
优化措施
- 减少停站时间：将自动关门延时从5秒缩短至3秒，提高运行效率。
- 防夹人设计：在关门电机回路增加电流检测，若电流超过阈值（如堵转），立即反转开门。
本次电梯控制技术课程设计通过PLC编程实现了电梯的自动调度、精准平层及安全保护，验证了“PLC+变频器”架构在电梯控制中的可行性，设计过程中，重点解决了楼层定位逻辑、同向优先调度及多指令冲突等问题，同时通过硬件选型与软件优化提升了系统的稳定性和效率，该设计不仅巩固了课堂所学的理论知识，还培养了工程实践能力,为后续从事自动化控制系统设计奠定了基础。
相关问答FAQs
Q1: 电梯在运行过程中突然断电后恢复供电，如何确保轿厢不出现异常启动？
A1: 为防止断电后意外启动，需在硬件设计中加入“零位检测”和“急停互锁”功能，具体措施包括：①在PLC程序中设置“上电复位”指令，恢复供电后自动清除所有运行标志位，需重新按压开门按钮复位；②在变频器控制回路中串联急停开关常闭触点，断电后急停开关触发，需手动复位后方可启动；③增加UPS备用电源，确保PLC和传感器在短暂断电期间仍能保持状态，恢复供电后从断电前的楼层位置继续运行。
Q2: 如何优化电梯在高峰期的运行效率？
A2: 可通过以下方法提升高峰期效率：①采用“分区调度”策略，将电梯分为高、低区运行，减少轿厢空行程；②引入“AI预测算法”，根据历史呼梯数据（如早晚高峰的楼层分布）动态调整停靠策略，例如在上班高峰期增加低层上行频次；③优化开关门逻辑，在客流密集楼层（如商场1层）延长开门时间，并设置“快速关门”模式（如按关门按钮后加速关闭）；④增加“满载检测”功能，当轿厢载重达到阈值时，自动跳过同层外呼指令,直奔目标楼层。
