TCL L32F11电视不开机/红灯闪烁？电源板维修全攻略：从入门到精通
** 本文针对TCL L32F11电视常见的电源故障（如不开机、指示灯不亮或闪烁），以资深维修专家的视角，详细解析了电源板的故障原因、排查步骤、维修技巧及常见元器件代换方案，旨在为DIY爱好者和初级维修人员提供一份全面、实用的维修指南，助你轻松搞定电源维修，节省维修成本。
（图片来源网络，侵删）
引言：你的TCL L32F11电视“罢工”了吗？
“我的TCL L32F11电视突然没反应了，按遥控器和机身上的键都没用，指示灯也不亮，是坏了吗？” “电视开机时，红色指示灯一直闪，就是不亮屏，这是什么情况？”
如果你正被类似的问题困扰,那么很大概率是电视的“心脏”——电源板出了问题，TCL L32F11作为一款经典的32英寸液晶电视，其电源板设计相对成熟，但也因年限、使用环境等因素，容易出现故障，本文将带你一步步揭开电源板维修的神秘面纱，让你从“门外汉”变成“半个专家”。

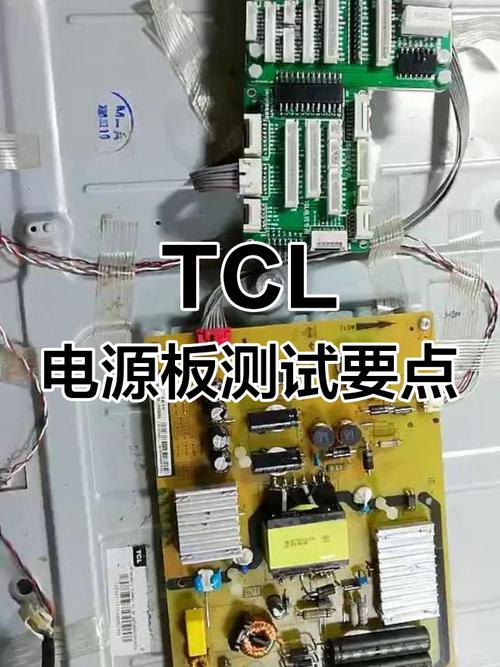

认识TCL L32F11的“心脏”：电源板

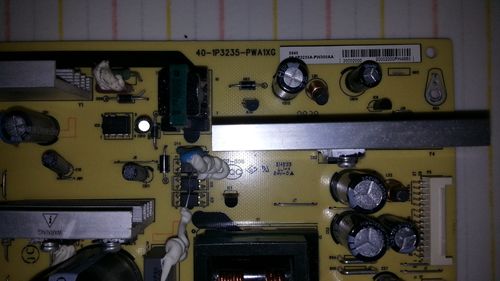

在进行维修前,我们首先要了解电源板的基本构成和功能，TCL L32F11的电源板（通常型号会印在电路板上，如常见的L32E11-PWC1G01或类似）主要承担两大任务：
- AC-DC转换： 将220V交流市电转换成整机各部分工作所需的多种直流电压，如+12V（为主板、背光板供电）、+5V（为CPU、待机电路供电）、+24V（部分型号用于背光）等。
- 待机控制： 接收来自主板的待机/开机指令，控制电源板的工作状态。
常见故障现象与初步判断：
（图片来源网络，侵删）
- 完全不通电，指示灯不亮。
- 初步判断： 故障点极大概率在电源板的初级电路（高压侧），如保险丝、整流桥、PFC电路、开关IC等。
- 指示灯亮，但无法开机，屏幕黑屏。
- 初步判断： 可能是电源板的次级输出异常（如+12V、+5V电压缺失或过低），或是主板的开机信号（PS-ON）未发出。
- 指示灯闪烁，无法开机。
- 初步判断： 电源板可能存在过流、过压保护或负载短路问题，电源板自我保护，尝试启动失败。
维修前必备：安全第一，工具准备！
液晶电视电源板带有高压,即使是断电后，大容量的滤波电容中也储存着大量电荷，非专业人员请勿轻易尝试！ 如果决定动手，务必做好以下准备：
安全防护：
- 绝缘手套： 必备！防止触电。
- 绝缘垫： 在干燥、绝缘的操作台上进行维修。
- 放电工具： 大功率电阻（如5W/1KΩ）或专用放电笔，用于在维修前对滤波电容进行放电。
维修工具：
- 万用表： 数字万用表是核心工具，用于测量电压、电阻、通断。
- 示波器（可选）： 专业的维修人员使用，用于观察开关波形，判断驱动是否正常。
- 电烙铁、焊锡、松香： 用于拆卸和焊接元器件。
- 吸锡器/吸锡线： 拆卸元器件必备。
- 小刀、镊子、放大镜： 辅助工具。
- 替换元器件： 准备一些常见易损件，如保险丝、整流桥、大滤波电容、开关IC等。
TCL L32F11电源板维修实战：一步步排查
重要提示： 维修前务必将电视电源线拔掉，并对电源板上的大电容进行充分放电！
（图片来源网络，侵删）
第一步：目视检查——“望”
将电源板从电视上拆下（注意记录排线和螺丝位置），仔细观察：
- 保险丝（F1）： 位于电源板输入端，是第一道防线，观察玻璃管内是否有发黑、熔断，如果熔断，说明后面电路存在严重短路。
- 整流桥（BR1）： 检查是否有爆裂、鼓包或烧焦痕迹。
- PFC电路的大滤波电容（C8/C9等）： 检查顶部是否鼓包、漏液，这是高故障率元件！
- 开关IC（如TOP系列、SG系列等）： 检查表面是否有烧焦、裂痕。
- 输出端的大电容： 检查是否有鼓包、漏液。
- 检查是否有明显的烧焦元件、虚焊点或铜箔断裂。
第二步：电阻测量——“闻”与“切”
如果保险丝熔断,切勿直接更换新保险丝就通电！ 必须先排查短路原因。
- 拔掉所有输出端口的连接器（通往主板和背光板的插头）。
- 用万用表电阻档（二极管档或200K档）测量输入端（AC L和AC N）之间的电阻。
- 正常情况下,应有几百千欧的阻值。
- 如果阻值很小或接近0,说明输入端或整流桥、PFC电路存在短路。
- 重点排查短路点：
- 整流桥： 测量其四个引脚之间的正反向电阻，判断是否有二极管被击穿短路。
- PFC开关管（如2SK2545、2SK2844等MOSFET）： 测量D极（漏极）和S极（源极）之间的电阻，正常时应有一定阻值且G-S、G-D之间不应短路，若短路，需更换。
- 主开关变压器初级绕组： 测量其两端对地电阻，不应短路。
第三步：电压测量——“诊”
如果目视和电阻测量未发现明显短路,或保险丝未熔断，可以进行通电电压测量。 （此操作需格外小心，注意人身和设备安全！）
- 连接假负载（可选但推荐）： 为防止空载电压过高损坏电路，可在+12V输出端并联一个汽车灯泡（如12V/21W）或大功率电阻（如10Ω/5W）作为假负载。
- 通电测量关键点电压：
- 待机电压（+5V_STB）： 在未按下开机键时，测量+5V输出端应有稳定的+5V电压，这是CPU工作的基本条件，若无，检查待机电路（如变压器的一个独立绕组、稳压IC如TL431、光耦PC1等）。
- PFC输出电压（+380V左右）： 测量主滤波电容（C8/C9）两端电压，正常工作时，PFC电路会将其提升到约380V，若为300V左右，说明PFC电路未工作。
- 主开关电源输出电压（如+12V, +24V）： 按下开机键（或短接PS-ON与GND，模拟开机信号），测量各组输出电压是否正常，若无输出或电压过低，重点检查主开关IC、其驱动电路、反馈电路（如光耦PC817、稳压IC TL431）和开关变压器。
第四步：波形测量与元件代换——“治”
通过电压测量,我们可以大致定位故障区域。
- PFC电压为300V，说明PFC芯片（如L6599D）或其外围电路（如MOSFET、驱动变压器）故障。
- +5V_STB电压正常，但按开机键后+12V无输出，可能是主开关IC（如NCP1397或TOP系列）损坏，或其反馈环路开路。
常见易损件代换指南：
- 保险丝： 务必使用同规格、同电流的保险丝，若更换后再次熔断，必须彻底排查短路。
- 整流桥： 选择耐压和电流余量足够的型号，如GBU系列。
- 大滤波电容： 更换时注意耐压（如400V）、容量和尺寸，尽量选择低ESR
