电磁炉不检锅是常见故障之一，表现为开机后无提示音、不加热，或提示“E0”“E1”等代码，维修时需遵循“先简后繁、先外后内”的原则，逐步排查问题,以下是详细的维修步骤和注意事项。

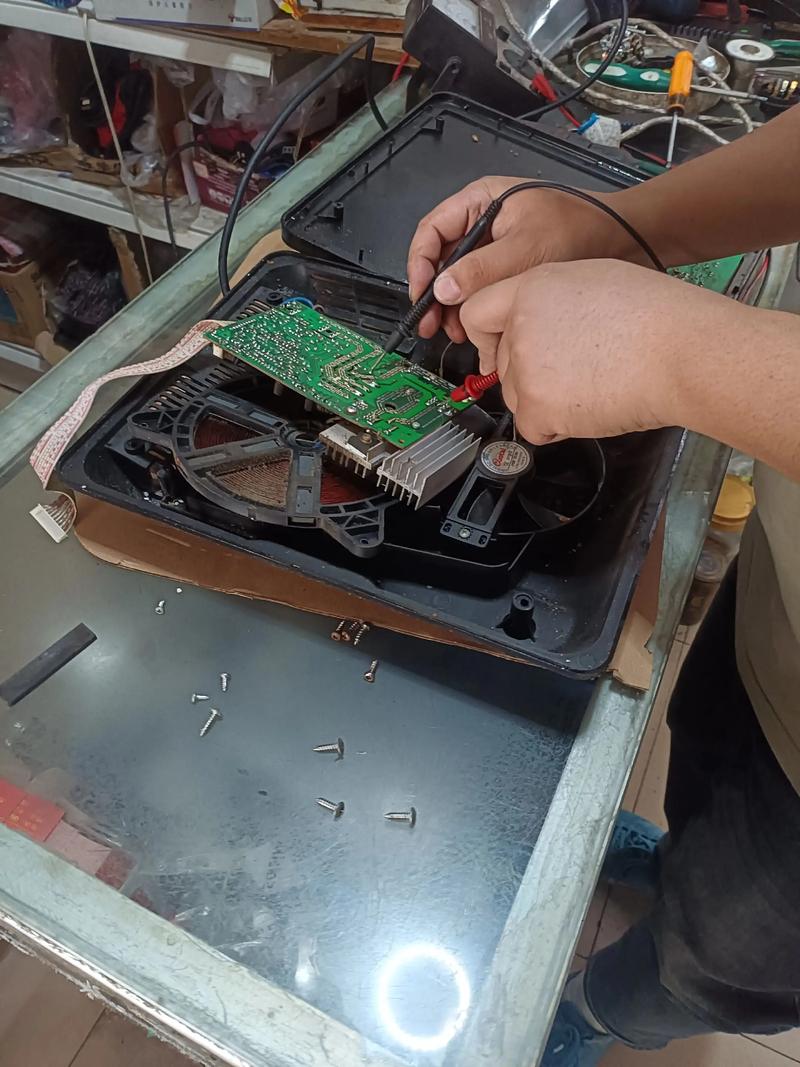

（图片来源网络，侵删）
初步检查与外部排查
- 确认锅具匹配性：电磁炉需使用含铁量较高的平底锅（如铁锅、不锈钢锅），若使用铝锅、铜锅或带涂层的锅，可能导致不检锅,可更换已知正常的锅具测试。
- 检查放置稳定性：确保锅具放置在电磁炉面板中央，无倾斜或悬空，部分机型对锅具底部与面板的接触面积有要求（一般需＞65%）。
- 清洁面板与锅底：油污、水渍或锅底凸起可能影响感应效果，用干布清洁面板，用砂纸轻磨锅底凸起部分（注意避免过度磨损）。
内部部件检测（需断电操作）
IGBT（绝缘栅双极型晶体管）与驱动电路
IGBT是控制加热的核心元件，若击穿或驱动电路异常会导致不检锅,检测步骤如下：
- 断电测量：用万用表二极管档测IGBT的C、E极，正常时应显示单向导通（红表笔接E，黑表笔接C），若短路或开路，需更换同型号IGBT（如20N120、25T120等）。
- 驱动电压检测：通电后测量驱动芯片（如TA8316、SN74HC245）输出端电压，开机瞬间应有0.5-1.2V跳变电压，若无电压，检查驱动电路电阻、电容是否损坏（常见故障点为R10、R11限流电阻开路）。
同步振荡电路
该电路负责生成与锅具匹配的振荡信号，故障时可能导致无法检锅,重点检测：
- 比较器芯片：如LM339、LM393，测量其输入端电压（正常工作时，同相端电压应略高于反相端），若电压异常，检查外围电阻（如R50、R51）是否变值。
- 振荡电容/电阻：如C5、C6、R18等元件，容值或阻值变化会影响振荡频率，用万用表或电容表测量,更换损坏元件。
电流检测电路
电流检测电路通过采样电阻获取锅具电流信号，若异常会导致误判,检测要点：
- 采样电阻：通常为锰铜丝（阻值约0.01-0.1Ω），检查是否烧断或氧化,阻值增大或开路会导致无电流信号。
- 电流互感器：次级线圈开路或短路时，无法传递信号，用万用表测线圈阻值（正常为几十至几百欧姆）,损坏需更换。
MCU（微控制器）与按键板
- MCU供电：测量VCC端电压（通常为5V），若电压偏低，检查7805稳压芯片及滤波电容（如C1、C2）。
- 按键板故障：若按键短路或MCU I/O口异常，可能导致信号紊乱，断开按键板排线，若恢复正常,则需更换按键板。
常见故障点总结表
| 故障区域 | 检测元件 | 常见故障现象 | 解决方法 |
|---|---|---|---|
| 驱动电路 | IGBT、TA8316 | IGBT击穿、驱动无输出 | 更换IGBT或驱动芯片 |
| 同步振荡电路 | LM339、R50/R51 | 比较器电压失衡、无振荡信号 | 更换比较器或电阻 |
| 电流检测电路 | 采样电阻、互感器 | 采样电阻开路、互感器短路 | 更换采样电阻或互感器 |
| MCU控制电路 | 7805、滤波电容 | MCU无供电、程序紊乱 | 更换稳压芯片或电容 |
维修注意事项
- 安全第一：断电后需电容放电（尤其大容量滤波电容）,避免触电。
- 元件代换：更换元件时需确认型号参数一致，如IGBT的耐压值（≥1200V）、电流值（≥20A）。
- 散热处理：IGBT和整流桥需涂抹导热硅脂,确保散热良好。
- 信号测量：测量驱动电压时需用示波器观察波形,避免万用表采样误差导致误判。
相关问答FAQs
Q1：电磁炉显示“E0”代码但不检锅，是什么原因？

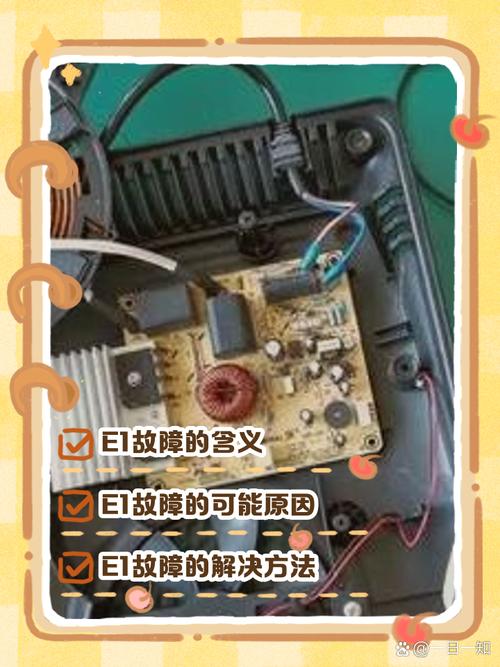

A：显示“E0”通常表示无锅具或锅具不匹配，首先更换合格铁锅测试；若仍报错，需检查电流检测电路,重点测量采样电阻是否开路或互感器是否损坏。
（图片来源网络，侵删）
Q2：维修后电磁炉出现间歇性加热，可能是什么问题？
A：多为驱动电路或同步振荡电路接触不良，检查驱动芯片焊点是否虚焊，LM339周边电容是否漏电，以及IGBT引脚是否氧化,重新焊接或更换相关元件可解决。
