为了帮助您学习,我将为您提供一份详细的解题思路、关键步骤和最终答案，并结合一些学习建议和常见误区，我会尽量选择书中具有代表性的习题进行讲解。
重要提示：如何正确使用答案
- 先独立思考，再对照答案：这是最重要的一点，请务必先自己尝试解题，即使过程不完整或思路错误，只有经过独立思考，再看答案时才能发现自己的知识盲区或思维误区，收获最大。
- 关注过程，而非仅仅是结果：电子技术题目的分数大部分都体现在计算过程、公式选择和原理分析上，如果只抄答案，你将无法掌握解题方法。
- 理解“为什么”：不仅要看懂答案的每一步，更要思考“为什么这一步要用这个公式？”“这个电路为什么这样设计？”。
- 警惕错误：网络上的非官方答案很可能存在错误，如果发现答案与你的理解有出入，请重新推导或查阅教材和相关资料进行验证。
典型习题解析示例
以下我将选择《模拟电子技术基础》（第四版）中不同章节的典型习题进行详细解答。

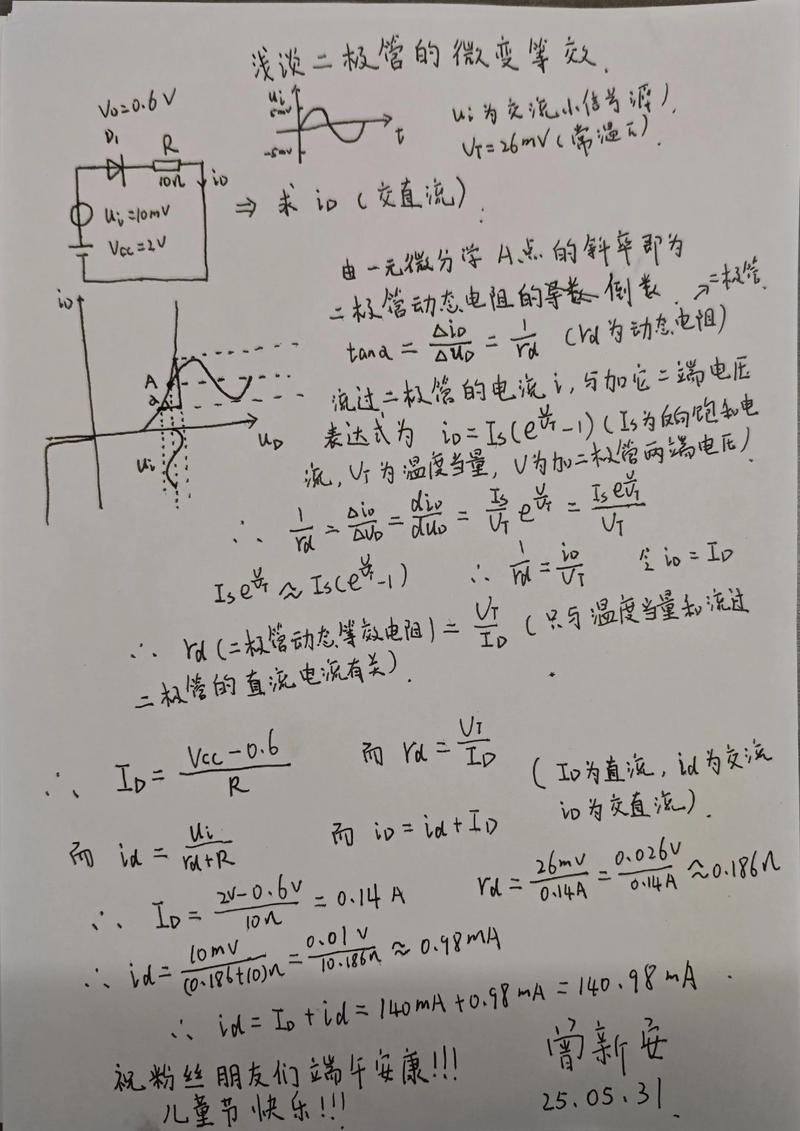

第一章：常用半导体器件
例题： (P38 1.4.1) 电路如图 P1.4.1 所示，已知二极管是理想的，$u_i = 5 \sin \omega t$ V，试画出 $u_o$ 的波形。
(分析) 这是一个典型的二极管限幅电路，解题的关键是判断二极管在输入信号的不同周期内是导通还是截止。
- 理想二极管：正向导通时压降为0V，反向截止时视为开路。
- 判断方法：假设二极管断开，计算其阳极和阴极之间的电位差，若阳极电位 > 阴极电位，则二极管导通；否则截止。
解题步骤：
-
确定二极管导通和截止的条件。
- 二极管 D 的阳极接 $u_i$，阴极接地。
- 当 $u_i > 0$ 时，二极管 D 阳极电位高于阴极，D 导通。
- 当 $u_i \le 0$ 时，二极管 D 阳极电位低于或等于阴极，D 截止。
-
分析 $u_o$ 在不同区间的值。
- 当 $u_i > 0$ 时：D 导通，视为短路。$u_o$ 被钳位在 0V。
- 当 $u_i \le 0$ 时：D 截止，视为开路，此时电路是断开的，$u_o$ 的电位由 $u_i$ 决定，即 $u_o = u_i$。
-
画出波形。
- 输入 $u_i$ 是一个振幅为 5V 的正弦波。
- 在 $u_i$ 的正半周（$t$ 在 0 到 $\pi$ 之间），$u_o = 0$。
- 在 $u_i$ 的负半周（$t$ 在 $\pi$ 到 $2\pi$ 之间），$u_o = u_i$，即也是一个振幅为 5V 的正弦波。
最终答案： $u_o$ 的波形如下：它是一个只有负半周的正弦波，正半周被削平为 0V。
u_i (V)
5 | /\ /\
| / \ / \
0 |----/ \--/ \----> t
| / \/ \
-5 |_/ \_
u_o (V)
0 |-----------------------> t
|
-5 | /\
| / \
| / \
|___/ \____
第二章：基本放大电路
例题： (P102 2.4.7) 电路如图 P2.4.7 所示，$\beta = 80$，$U{BEQ} = 0.7V$，$V{CC} = 12V$，$R_b = 430k\Omega$，$Rc = 2k\Omega$。 (1) 计算静态工作点 $I{BQ}, I{CQ}, U{CEQ}$。 (2) 如果换一个 $\beta = 60$ 的三极管，静态工作点有何变化？
(分析) 这是一个典型的固定偏置电路（共射放大电路），静态工作点的计算是基础，关键在于正确应用直流分析模型，即将三极管视为一个受控电流源 $I_C = \beta IB$ 和一个二极管 $U{BE}$。
解题步骤：
(1) 计算静态工作点 ($\beta=80$)
- 画出直流通路：电容在直流分析中视为开路，电路简化为 $V_{CC}$ -> $R_b$ -> B-E结 -> $R_c$ -> 地。
- 计算基极电流 $I_{BQ}$： 根据基尔霍夫电压定律沿基极回路列方程： $V{CC} = I{BQ} \cdot Rb + U{BEQ}$ $I{BQ} = \frac{V{CC} - U_{BEQ}}{R_b} = \frac{12V - 0.7V}{430k\Omega} = \frac{11.3V}{430 \times 10^3 \Omega} \approx 26.28 \mu A$
- 计算集电极电流 $I_{CQ}$： $I{CQ} = \beta \cdot I{BQ} = 80 \times 26.28 \mu A \approx 2.102 mA$
- 计算集电极-发射极电压 $U_{CEQ}$： 根据集电极回路列方程： $V{CC} = I{CQ} \cdot Rc + U{CEQ}$ $U{CEQ} = V{CC} - I_{CQ} \cdot R_c = 12V - (2.102mA \times 2k\Omega) = 12V - 4.204V = 7.796V$
答案(1): $I{BQ} \approx 26.3 \mu A$ $I{CQ} \approx 2.10 mA$ $U_{CEQ} \approx 7.80 V$
(2) $\beta$ 变为 60 时，静态工作点的变化
- 分析：观察上面的计算公式，$I{BQ}$ 的计算公式只与 $V{CC}, U_{BEQ}, Rb$ 有关，与 $\beta$ 无关。$I{BQ}$ 保持不变。
- 重新计算 $I_{CQ}$： $I{BQ}$ 仍为 $26.28 \mu A$。 $I{CQ}' = \beta' \cdot I_{BQ} = 60 \times 26.28 \mu A \approx 1.577 mA$
- 重新计算 $U_{CEQ}$： $U{CEQ}' = V{CC} - I_{CQ}' \cdot R_c = 12V - (1.577mA \times 2k\Omega) = 12V - 3.154V = 8.846V$
答案(2): 当 $\beta$ 从 80 变为 60 时：
- $I_{BQ}$ 基本不变。
- $I_{CQ}$ 减小（从 2.10mA 减小到 1.58mA）。
- $U_{CEQ}$ 增大（从 7.80V 增大到 8.85V）。
固定偏置电路的静态工作点对三极管的 $\beta$ 值非常敏感，稳定性差，这是该电路的主要缺点。

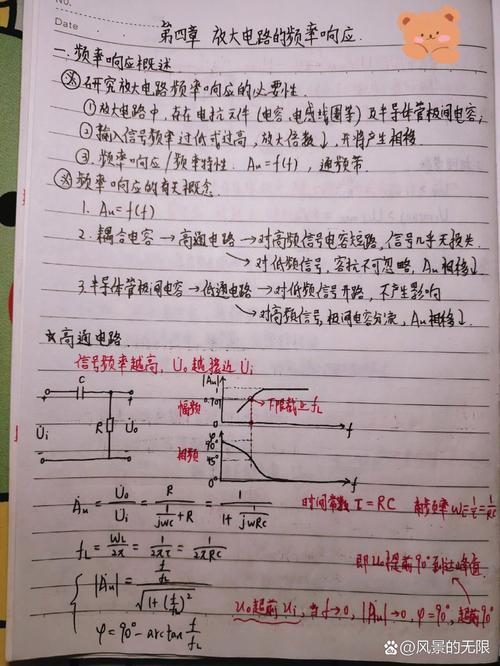

第五章：功率放大电路
例题： (P223 5.3.1) 在图 P5.3.1 所示的 OCL 电路中，已知 $V_{CC} = 15V$，$R_L = 8\Omega$，$ui$ 为正弦波，求： (1) 在 $U{CES} = 0V$ 的情况下，负载 $RL$ 上可能获得的最大输出功率 $P{om}$。 (2) 每个三极管
