我将从核心思想、开发流程、关键技术、设计原则、常用外设驱动、开发工具与调试以及未来趋势等多个维度，为你提供一个全面且深入的技术指南。

（图片来源网络，侵删）

核心思想：从“裸机”到“系统”

单片机应用程序设计的核心,本质上是在一个资源极其有限的硬件平台上，通过软件代码实现对硬件资源的精确控制，以完成特定任务，它与我们熟悉的PC应用开发（如Web、桌面App）有根本性的不同：

资源受限：单片机通常只有KB级别的Flash和RAM，主频低（MHz级别），没有操作系统。
实时性强：许多应用要求对外部事件做出快速、可预测的响应（如电机控制、数据采集）。
硬件依赖性强：软件必须直接操作寄存器，与硬件紧密耦合。
可靠性要求高：常用于工业控制、汽车电子等领域，程序崩溃可能导致严重后果。

单片机应用设计通常遵循“裸机”（Bare-Metal）开发模式，即在没有操作系统的情况下直接在硬件上运行程序。

标准开发流程

一个完整的单片机应用项目开发流程通常包括以下步骤：

需求分析：
（图片来源网络，侵删）

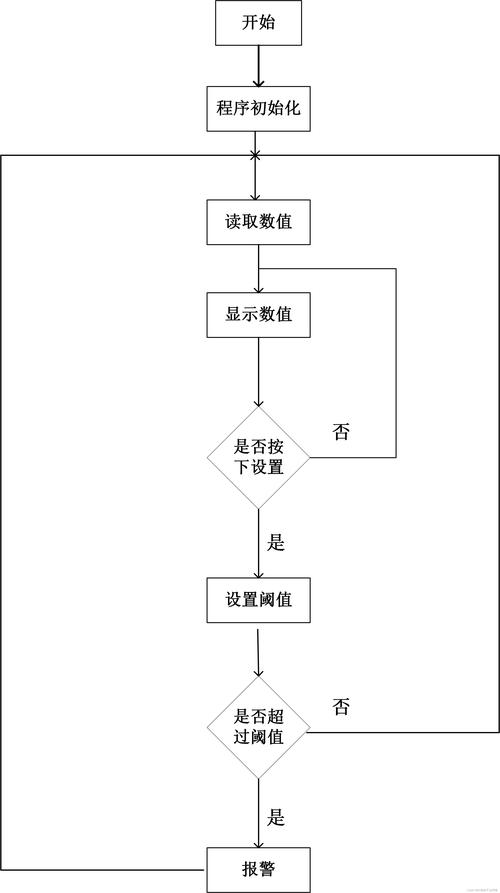

- 明确产品功能：需要实现什么？（一个温湿度计，需要采集数据、显示、超过阈值报警）
- 确定性能指标：响应时间、功耗、成本、可靠性等。
方案选型：
- 单片机选型：根据需求选择合适的MCU，考虑因素：
  - 内核架构：ARM Cortex-M (M0/M0+/M3/M4/M7), RISC-V, 8051, AVR等。
  - 性能：主频、运算能力（如是否带FPU）。
  - 资源：Flash/RAM大小、GPIO数量、定时器、串口、ADC/DAC、通信接口（I2C, SPI, UART, USB, CAN, Ethernet）等。
  - 功耗：特别是电池供电设备。
  - 成本与生态：芯片价格、开发板成本、社区支持、工具链成熟度。
- 外设选型：选择传感器、执行器、显示屏、通信模块等。
硬件设计：

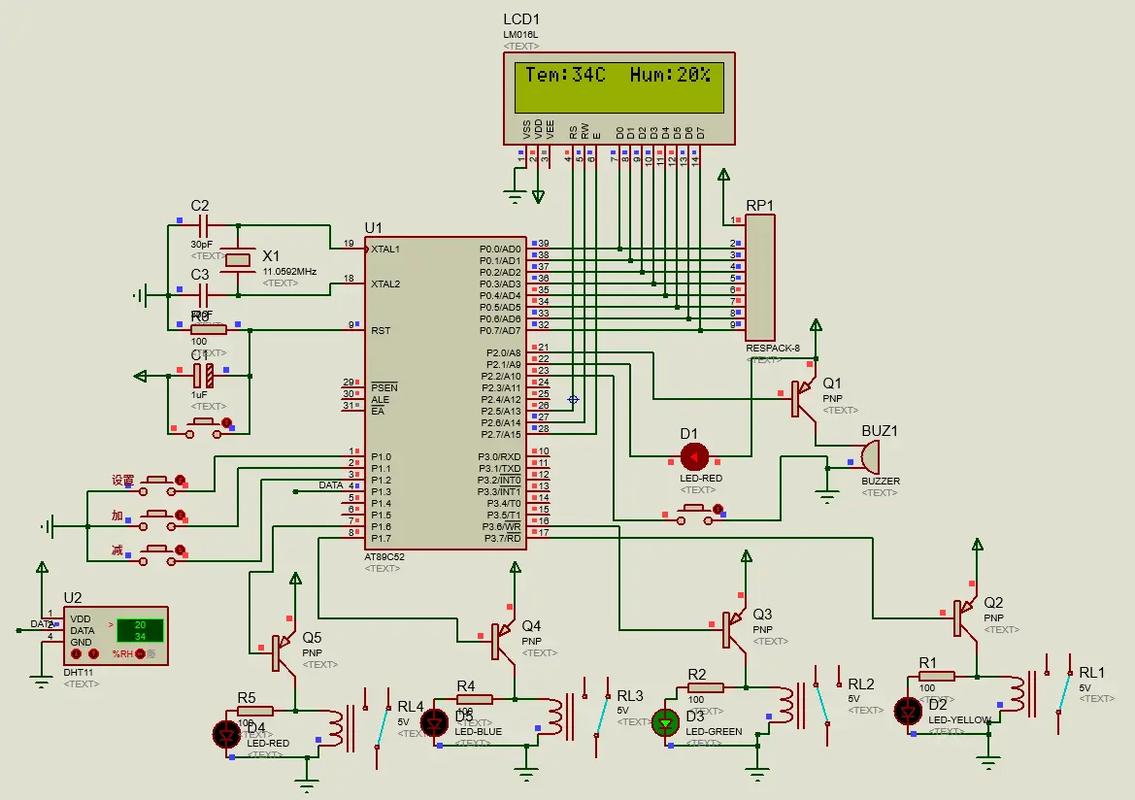

- 设计原理图,将MCU与外围电路连接起来。
- 考虑电源、时钟、复位、去耦电容等基本电路。
软件架构设计：
- 代码组织：决定如何组织代码文件，常见方式有：
  - 轮询：主循环中依次检查各个任务，简单，但实时性差。
  - 前后台系统：最经典的裸机架构。
    - 后台：main函数中的while(1)主循环，负责非紧急任务的调度。
    - 前台：中断服务程序，负责处理紧急事件（如外部信号到达、定时器溢出），ISR执行完后，返回到主循环被打断的地方继续执行。
  - 状态机：对于有多个明确状态和状态转换逻辑的任务（如按键检测、协议解析），使用状态机可以使逻辑清晰。
编码实现：
（图片来源网络，侵删）
- 环境搭建：安装IDE（如Keil MDK, IAR, STM32CubeIDE）、编译器、调试器。
- 编写代码：根据架构设计，编写各个模块的代码，包括初始化、主循环逻辑和中断服务程序。
编译与链接：
- 使用编译器将C/C++代码汇编成机器码。
- 链接器将所有目标文件和库文件链接成一个可烧录的二进制文件（如.hex, .bin）。
调试与测试：
- 硬件调试：使用在线调试器（如J-Link, ST-Link）通过SWD/JTAG接口连接MCU，进行单步运行、设置断点、查看寄存器和内存。
- 软件调试：通过串口打印信息（printf重定向）来跟踪程序执行流程和变量值。
- 功能测试：在目标板上验证所有功能是否正常。
烧录与固化：

使用烧录器将编译好的二进制文件写入单片机的Flash中。

关键技术点

硬件抽象层

直接操作寄存器会使代码可移植性极差,HAL是一种设计思想，旨在将应用程序与底层硬件隔离开。

目的：当更换MCU型号时，只需修改底层驱动，上层应用代码几乎不用改动。
实现方式：
- 寄存器封装：将寄存器的位操作封装成易读的函数，将 GPIOA->BSRR = (1 << 5); 封装成 LED_On(LED1);。
- 使用标准外设库：如STM32的HAL库、LL库，NXP的SDK等，这些库已经为开发者提供了封装好的API。
- 优点：提高代码可读性、可移植性和可维护性。

中断系统

中断是单片机实现“并发”和实时响应的核心。

中断源：外部中断（按键触发）、定时器中断（周期性任务）、通信接口中断（数据到达）等。
中断服务程序：
- 黄金法则：ISR要尽可能短、快，只做最紧急的事，如置一个标志位、发送一个信号量。
- 耗时操作：将耗时操作（如数据处理、长串发送）放在主循环中，通过标志位触发。

定时器应用

定时器是单片机的“心脏”，用途极其广泛：

精确定时：产生固定时间间隔的中断，用于扫描、采样、控制。
输入捕获：测量外部信号的频率或脉冲宽度。
输出比较/PWM：生成精确的方波或脉冲宽度调制波，用于控制电机转速、LED亮度、舵机角度等。
看门狗：监控程序运行，防止程序跑死。

通信协议

单片机常需要与其他芯片或模块通信：

UART (通用异步收发器)：最简单的串行通信，常用于与PC、GPS模块、蓝牙模块等通信。
I2C (Inter-Integrated Circuit)：只需两根线（SDA, SCL），可挂载多个设备，速度较慢，常用于连接传感器（如陀螺仪、气压计）、EEPROM。
SPI (Serial Peripheral Interface)：四线制通信，速度比I2C快，全双工，常用于连接高速Flash、SD卡、显示屏。
USB, CAN, Ethernet：更复杂的协议，通常需要专用的硬件外设和复杂的协议栈。

高级设计原则与模式

当项目变得复杂时,简单的“前后台”系统会变得难以维护，这时可以引入一些高级设计模式：

实时操作系统

对于任务多、实时性要求高的复杂系统，引入RTOS是必然选择。

作用：管理多个任务，提供任务调度、同步、通信、内存管理等功能。
常用RTOS：FreeRTOS (最流行)、RT-Thread、uC/OS、ThreadX。
核心概念：
- 任务：一个独立的、拥有自己栈空间的执行流。
- 调度器：决定哪个任务在何时获得CPU使用权。
- 同步与通信：信号量、互斥锁、消息队列、事件标志组等，用于解决多任务间的资源竞争和协作问题。

状态机

对于有明确状态转换逻辑的场景,状态机是最佳实践。

组成：状态、事件、动作、状态转换。
应用场景：按键长短按检测、设备工作模式切换、通信协议解析等。
优点：逻辑清晰，易于理解和扩展，能有效避免程序进入不可预期的状态。

防抖

对于机械按键,其按下或松开时会产生5-20ms的机械抖动，导致单片机误判多次触发。

硬件防抖：在按键两端并联一个电容。
软件防抖：
- 延时法：检测到按键按下后，延时10-20ms，再次检测电平是否仍为按下状态。
- 定时器法：配置一个定时器中断（如10ms），在中断中检测按键状态，并设置一个计数器，连续N次检测到状态变化才确认为有效触发。
