核心原则：安全第一！
- 断电并放电：在维修前，务必切断焊机总电源，对于有大型滤波电容的焊机，必须使用大功率电阻（如水泥电阻）对电容进行放电，防止触电或损坏万用表。
- 佩戴防护装备：佩戴绝缘手套和护目镜，防止在操作过程中有电容残留电压或元件爆裂造成伤害。
第一步：外观初步检查与故障现象分析
在拆机前,先观察IGBT炸管的具体情况，这能提供重要线索：
（图片来源网络，侵删）
- 炸穿（炸开）：IGBT模块的封装完全爆裂，内部陶瓷基板和芯片外露，这通常意味着极其严重的瞬间大电流，可能是驱动、控制或主回路短路直接导致。
- 炸穿但未完全爆裂：IGBT模块顶部鼓包或裂开，但外壳还在，这可能是轻微过流、过热或驱动信号异常导致其工作在放大区，功耗剧增而热失控。
- 仅击穿短路：IGBT的C-E极之间用万用表电阻档测量已短路，但外观无明显损坏，这可能是电压击穿、过流或驱动不足导致。
观察周围元件：检查与IGBT相关的其他元件是否有连带损坏，如：
- 驱动电阻、上拉/下拉电阻是否烧焦、变色。
- 驱动光耦或变压器是否开裂、发黑。
- G极的稳压二极管（通常为15V-18V）是否损坏。
- 整流桥、快恢复二极管、主变压器等是否有烧灼痕迹。
第二步：系统性地排查故障原因（这是最关键的一步！）
绝对不要直接换上新IGBT就通电！必须找到导致炸管的根本原因，通常原因可以分为以下几类：
驱动电路故障（最常见原因）
IGBT是电压驱动型器件,其正常工作完全依赖于栅极（G极）提供一个稳定、正确的驱动信号。
- 检查驱动电压：
- 用万用表或示波器测量V+和V-之间的电压，正常情况下应该在15V - 18V之间（具体看焊机设计），这个电压不足会导致IGBT无法完全饱和导通，工作在放大区，功耗巨大而烧毁。
- 检查V+和V-对地的电压，V+应为正电压（如+15V），V-应为负电压（如-8V至-10V），负压可以有效防止G极因干扰而误导通。
- 检查驱动波形：
- 强烈推荐使用示波器！这是诊断驱动问题的最佳工具。
- 测量G极和E极之间的波形,在开关瞬间，波形应该是一个干净、陡峭的方波，上升沿和下降沿要快，不能有振铃或畸变。
- 检查波形是否有缺失、过冲、振铃或振荡现象，这些都可能由驱动电路的元器件损坏或参数不匹配引起。
- 检查驱动电路元器件：
- 上拉/下拉电阻：检查G极到V+的上拉电阻和G极到V-的下拉电阻，如果上拉电阻开路，IGBT将无法导通；如果下拉电阻开路，IGBT将无法关断，导致直通短路。
- 加速电阻/栅极电阻（Rg）：这个电阻用于限制G极电流，改善开关速度，如果阻值变大或开路，会导致开关速度变慢，增加开关损耗；如果阻值变小，可能导致振铃和EMI干扰，需要测量其阻值是否与标称值一致。
- 稳压二极管（ZD）：通常在G-E之间有一个稳压管，用于限制栅极电压，防止过压击穿，测量它是否击穿短路。
- 光耦/驱动IC：检查驱动光耦或专用驱动IC（如TLP250, HCPL3120等）的供电是否正常，输入输出信号是否对应，光耦输出端是否短路或开路。
主回路（功率电路）故障
- 输出端短路：焊枪或地线夹短路，或工件有严重飞溅导致瞬间短路，这会使IGBT承受巨大的电流应力而损坏，检查输出端插座、电缆、枪是否完好。
- 续流二极管（快恢复二极管）故障：与IGBT反并联的续流二极管如果发生短路，会在IGBT关断时形成电源母线（Bus Voltage）的直通回路，瞬间产生巨大电流，直接炸管，务必测量二极管的正向压降和反向是否漏电或短路。
- 母线电压过高：输入电网电压异常升高，超过了IGBV的耐压值（常见为1200V），导致IGBT被击穿，检查输入电压是否正常。
- 滤波电容失效：主回路中的大容量滤波电容（电解电容）如果失容、鼓包或ESR增大，会导致母线电压纹波增大，工作时电压不稳定，增加IGBT的电压和电流应力，可能引发损坏，检查电容外观是否鼓包、漏液，并用万用表或电容表测量其容量和ESR。
控制与保护电路故障
- 过流保护（OCP）失效：这是焊机的“最后一道防线”，当电流过大时，控制电路应能迅速关断IGBT的驱动信号，如果此电路故障，焊机将失去保护功能，一旦过流就会立即炸管。
- 需要检查电流采样电路（如霍尔传感器、康铜丝+运放）是否正常工作。
- 检查比较器、光耦等保护执行元件是否正常。
- 可以人为模拟一个过流信号（如断开电流反馈信号），看驱动信号是否被拉低（关断）。
- 过热保护（OTP）失效：IGBT或散热器上的温度传感器（如热敏电阻）或温控开关失效，导致当温度过高时无法切断驱动信号，最终因热失控而炸管。
- PWM控制芯片/单片机故障：控制核心输出的PWM信号本身就有问题，比如占空比异常、频率异常、死区时间不足等，导致上下桥臂IGBT直通或IGBT工作在不安全区域，需要示波器测量PWM输出信号。
散热问题
- 散热器脏污或风扇停转：IGBT工作时会产生大量热量，如果散热器灰尘堵塞、风扇不转或导热硅脂干涸，会导致IGBT无法及时散热，温度持续升高，最终热击穿。
- 检查：清理散热器，确保风扇正常运转，检查导热硅脂是否需要更换。
第三步：更换元件与测试
在确认所有故障原因已排除后，才能进行更换和测试。
（图片来源网络，侵删）
-

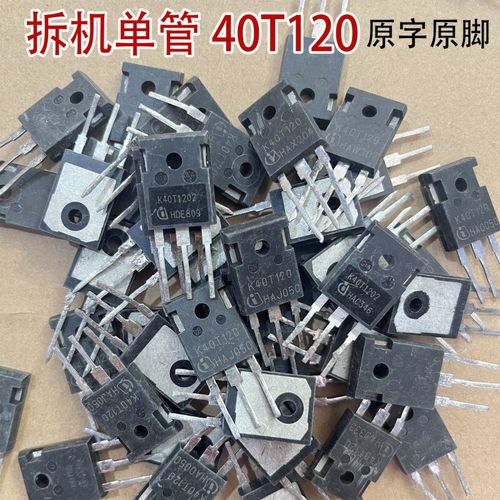

更换IGBT模块：
- 拆下旧模块时,注意标记好所有连接线，特别是G极的驱动线，接错会立即再次炸管。
- 清洁IGBT模块底面和散热器安装面,确保平整无异物。
- 涂抹新的、高质量的导热硅脂。
- 按照原厂的扭矩要求（非常重要！）拧紧螺丝，扭矩过小会导致散热不良，扭矩过大可能损坏模块。
- 重新连接所有线缆,确保连接牢固可靠。
-
更换连带损坏的元件：将第一步中检查出的损坏电阻、二极管、光耦等一并更换。
-
上电测试（逐步加压法）：
- 不要直接接入220V市电！
- 使用调压器（自耦变压器），先将输出电压调至最低（如0V）。
- 给焊机通电,缓慢升高调压器电压至焊机正常工作电压（如220V）。
- 静态测试：在未送气、未起弧的情况下，开机观察，用万用表或示波器测量驱动电压和波形是否正常，听一下有无异常声响，闻一下有无焦糊味。
- 动态测试：在焊枪和工件之间可靠连接后，进行空载起弧测试，观察起弧是否顺畅，电弧是否稳定。
- 负载测试：在废钢板上进行焊接，测试不同电流下的工作情况，观察是否正常。
IGBT炸管维修流程
- 安全断电：放电，
