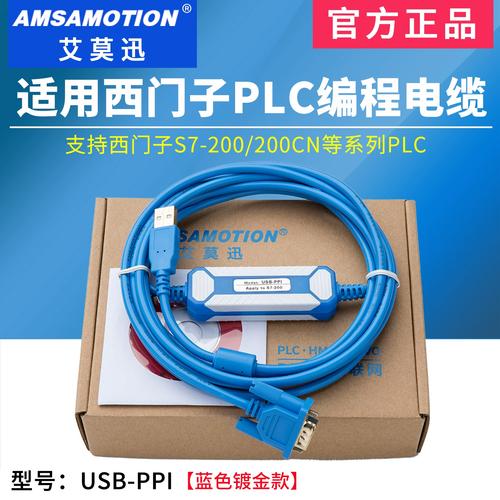

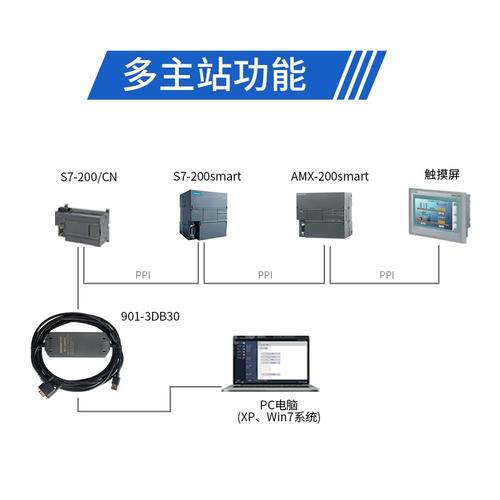

USB PPI电缆维修是一项需要结合电子技术、通信原理和实际操作经验的综合性工作，这类电缆通常用于PLC编程设备（如西门子S7-200系列）与计算机之间的通信，其核心功能是实现USB信号与RS-485/PPI协议的转换，由于长期使用、插拔磨损或环境因素影响，USB PPI电缆可能出现通信故障、无法识别、数据传输错误等问题，掌握系统的维修方法不仅能延长设备寿命，还能降低维护成本，以下从故障诊断、常见问题维修、工具准备、操作步骤及注意事项等方面展开详细说明。
故障诊断：定位问题根源
维修前需准确判断故障类型，避免盲目拆解，可通过以下步骤进行初步诊断：
- 检查硬件连接：确认USB接口是否松动、电缆是否有明显破损（如表皮断裂、接口氧化）、终端电阻是否脱落（部分PPI电缆需终端匹配电阻以消除信号反射）。
- 设备识别测试：将电缆连接至计算机，打开“设备管理器”，查看“端口（COM和LPT）”或“通用串行总线控制器”下是否存在未知设备或带黄色感叹号的设备（如“USB-SERIAL CH340”或“PPI Cable”），若未识别，可能是芯片损坏或驱动问题。
- 通信软件测试：使用PLC编程软件（如STEP 7-MicroWIN）进行通信测试，观察是否出现“无法连接到PLC”“端口被占用”或“数据校验错误”等提示，若软件能识别端口但无法通信，可能是信号电平异常或协议转换故障。
- 隔离测试：将电缆更换至其他计算机或PLC设备，若故障依旧，则基本确定电缆本身有问题；若故障转移,则可能是计算机接口或PLC端口故障。
常见故障及维修方法
USB PPI电缆的故障多集中在接口、芯片、电路板及线路四个部分,以下是典型问题的维修方案：
USB接口接触不良或损坏
现象：设备管理器中设备时隐时现，插拔时通信中断。
原因：接口内部焊点虚脱、金属弹片变形或氧化。
维修步骤：
- 拆解外壳：用小型十字螺丝刀拧开电缆两端（USB侧和PPI侧）的螺丝，轻轻撬开塑料外壳（注意卡扣，避免暴力损坏）。
- 检查接口：观察USB接口的焊点是否有裂纹、脱焊，或金属触点是否有氧化发黑。
- 处理焊点：若焊点虚脱，用尖头烙铁（温度300-350℃）补焊；若触点氧化，用细砂纸或酒精棉擦拭干净。
- 调整弹片：若USB接口弹片松动，用镊子轻轻夹紧，确保与插头紧密接触。
芯片故障（如CH340、PL2303等转换芯片）
现象：设备管理器中显示“代码10（无法启动）”或芯片型号未识别。
原因：芯片供电异常、静电击穿或程序固件丢失。
维修步骤：
- 测量供电：用万用表二极管档测试芯片VCC（通常为5V）和GND引脚，若无电压，检查USB供电线路是否有断路（如保险丝熔断，部分电缆内置500mA自恢复保险丝）。
- 固件重刷：若芯片识别但驱动异常，需下载对应芯片的固件工具（如CH340G的“CH341.EXE”），短接芯片的BOOT引脚（参考芯片手册），进入固件烧录模式，重新刷写固件。
- 更换芯片：若芯片已物理损坏（如烧焦、引脚断裂），需用热风枪拆下旧芯片，选择同型号替换（注意焊接温度和时间，避免损坏周围元件）。
RS-485/PPI信号传输问题
现象：PLC通信时数据错误、响应缓慢或完全无响应。
原因：MAX485等通信芯片损坏、终端电阻未接、线路阻抗不匹配。
维修步骤：
- 检查MAX485芯片：用万用表测量芯片的RO（接收输出）、RE（接收使能）、DE（发送使能）引脚电压，正常情况下，RE/DE应低电平（接收模式）或高电平（发送模式），若电压异常，可能是芯片损坏。
- 终端电阻测试：部分PPI电缆在DB-9接口内置120Ω终端电阻，用万用表测量引脚3（RXD）和引脚8（TXD）之间的电阻，若为120Ω则正常，若开路需焊接或更换电阻。
- 线路通断检测：用万用表电阻档依次测量USB接口与DB-9接口之间的对应线路（如USB的D+对应DB-9的RXD，D-对应TXD），确保无断路或短路（线路电阻应＜1Ω）。
驱动兼容性问题
现象：设备管理器中显示“驱动程序未安装”或版本冲突。
原因：驱动版本过旧、系统不兼容（如Win11与旧版驱动冲突）。
解决方法：
- 卸载旧驱动：在“设备管理器”中右键点击未知设备，选择“卸载设备”，勾选“删除此设备的驱动程序软件”。
- 安装兼容驱动：从芯片官网（如Winchiphead.com）下载最新驱动，或选择“兼容模式”安装（右键驱动安装程序→属性→兼容性→勾选“以兼容模式运行这个程序”）。
维修工具与材料准备
为确保维修顺利进行，需提前准备以下工具和材料：
| 类别 | 具体物品 |
|---|---|
| 基础工具 | 十字/一字螺丝刀、尖头镊子、热风枪（用于芯片拆焊）、电烙铁（30-60W）、焊锡丝、松香 |
| 检测工具 | 万用表（带二极管档、通断测试）、USB接口测试仪（可选） |
| 材料 | 同型号转换芯片（如CH340G、PL2303）、DB-9接口（若损坏）、120Ω终端电阻、USB接口弹片 |
| 辅助工具 | 酒精棉、细砂纸、防静电手环（避免静电击穿芯片） |
维修操作步骤及注意事项
- 安全断电：维修前务必断开电缆与计算机、PLC的连接，避免带电操作损坏芯片。
- 记录结构：拆解前拍照记录内部线路走向和元件位置，特别是接口引脚定义，避免组装错误。
- 精准焊接：芯片焊接时，先固定对角引脚，再焊其余引脚，避免虚焊或短路；焊接时间控制在3秒内，防止元件过热损坏。
- 测试验证：维修后先连接计算机，检查设备管理器是否正常识别，再通过STEP 7-MicroWIN进行通信测试，确保数据收发稳定。
- 防护处理：外壳破损处可用热熔胶密封，增强抗拉性和防潮性；接口部分可涂抹少量硅脂，减少插拔磨损。
相关问答FAQs
Q1：USB PPI电缆插入计算机后无反应，设备管理器中未显示任何设备，如何处理？
A1：首先检查USB接口是否正常（可换其他USB设备测试），若接口正常，则可能是电缆内部保险丝熔断或转换芯片损坏，拆开外壳后，用万用表测量保险丝（通常在USB接口VCC引脚附近，小型贴片元件）是否导通，若熔断需更换同规格保险丝（常见500mA）；若保险丝正常，则需测试芯片VCC引脚是否有5V电压，若无电压检查线路断路，有电压则可能是芯片损坏，需更换芯片。
Q2：维修后PLC通信时出现“数据校验错误”，但设备管理器中端口正常，是什么原因？
A2：此类问题通常与信号电平或终端电阻有关，首先检查PPI电缆的DB-9接口是否正确连接PLC（RXD接PLC的TXD，TXD接PLC的RXD，GND共地）；其次测量终端电阻是否正常（120Ω），若电阻未接或阻值偏差过大，会导致信号反射，引发数据错误；最后检查MAX485芯片的RE/DE引脚是否正确接地（正常工作时RE应接地，DE悬空或接高电平），若引脚控制异常,需更换通信芯片。
