创维CRT电视电源维修是一项需要综合理论知识和实践经验的技术工作，其核心在于通过故障现象分析电路原理，逐步排查故障点并精准修复，CRT电视电源电路通常采用开关电源设计，主要功能是将220V交流电转换为多路直流电压，为行扫描、伴音、小信号处理等电路供电，常见故障包括无输出、电压异常、保护启动等，维修时需遵循安全规范,逐步排查。

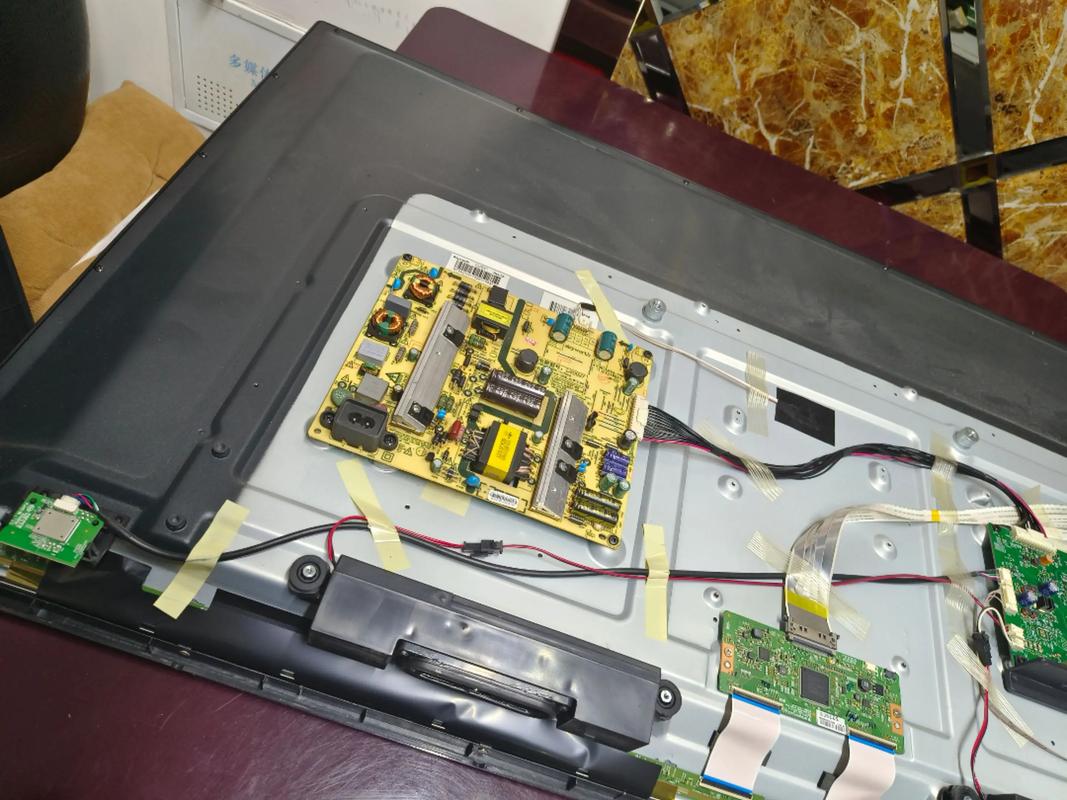

电源电路结构与工作原理
创维CRT电视电源电路主要由输入滤波、整流滤波、开关振荡、稳压控制、输出保护等部分组成，220V交流电经保险管、互感滤波器、压敏电阻（防雷击）后，由桥式整流电路和滤波电容（通常为100-470μF/400V）转换为约300V直流电压，该电压一路经启动电阻给开关管（如2SC5144、BU508A等）提供偏置，另一路通过开关变压器初级绕组构成回路，开关管在PWM控制器（如KA3842、TL494等）驱动下高频导通截止，能量通过开关变压器耦合到次级，经整流二极管（如FR307、肖特基二极管）和滤波电容输出+115V（行供电）、+25V（伴音功放）、+12V/5V（小信号电路）等电压，稳压控制电路通过光耦（PC817）和误差放大器（如TL431）实时检测输出电压，动态调整开关管导通时间,实现电压稳定。
常见故障现象与排查流程
完全无电源指示，保险管熔断
此类故障多因短路性故障导致，重点排查输入电路和开关管。
- 输入电路检查：用万用表电阻档测交流输入端阻值，正常应为几十千欧，若阻值接近0，则检查压敏电阻是否击穿（短路时表面有裂纹）、桥式整流管是否短路（二极管档测正反向电阻）、滤波电容是否鼓包或漏液。
- 开关管检查：断电后测开关管c-e极电阻，正常时c-e结应有反向漏电阻（约几十千欧），若为0，则开关管击穿，需同时检查RCD缓冲电路（阻容元件）和尖峰吸收电路（二极管），防止更换后再次击穿。
- 常见元件更换：压敏电阻（型号如MYG471K）、整流桥（如GBU610）、开关管（如2SC5144）为易损件,需选用同参数元件替换。
无输出电压，保险管完好
故障点集中在开关振荡电路或次级负载短路。
- 300V电压检测：测滤波电容两端是否有300V直流电压，若无，则检查启动电阻（通常为100-300kΩ/2W）是否开路、限流电阻是否烧毁。
- 开关管工作状态检查：测开关管b极电压，正常时应有0.1-0.3V启动电压或PWM驱动脉冲，若无电压，检查PWM控制器（如KA3842）供电端（7脚）电压（正常为12-17V），若供电异常，查供电电阻（如10kΩ）或稳压二极管（如18V）。
- 次级负载检查：断开次级负载，测各输出端对地电阻，+115V负载阻值正常应为几kΩ，若接近0，则查行管（如2SC5144）、逆程电容或行输出变压器是否短路。
- PWM控制器检测：若控制器供电正常但无输出，测其1脚（反馈电压）和2脚（基准电压），正常2脚为2.5V，1脚电压随反馈变化,若异常则更换控制器。
输出电压偏低或保护性关机
此类故障多因稳压控制电路或负载异常引起。
- 稳压电路检查：测误差放大器TL431参考端（R）电压，正常为2.5V，若偏低，查分压电阻（如10kΩ）是否变值、光耦（PC817）是否漏电。
- 负载检测：断开次级负载后电压恢复正常，说明负载过重，重点查行输出电路（行管电流、逆程电容容量）或+12V负载（如5V稳压块7805是否短路）。
- 保护电路排查：部分机型设有过压保护（OVP）和过流保护（OCP），测保护管（如可控硅）是否触发,可通过短接保护管触发端判断是否为保护电路动作。
输出电压纹波过大
表现为图像扭曲、伴音交流声，多因滤波不良或开关频率异常。
- 滤波电容检查：测输出端滤波电容（如+115V用470μF/160V）容量是否下降，可用电容表或代换法判断，必要时更换同规格电容。
- 开关频率检测：用示波器测开关管b极脉冲频率，正常为30-50kHz，若频率偏低，查定时电容（如KA3842 4脚外接电容）是否漏电。
- 整流二极管检查：次级整流二极管（如FR307）是否正向压降过大（正常<0.5V），或是否存在高频特性不良问题,需选用快恢复二极管替换。
维修工具与注意事项
- 必备工具：万用表（含电容档、二极管档）、示波器（测脉冲波形）、隔离变压器（防触电）、电烙铁（35W以上）、热风枪（拆焊集成电路）、元件（保险管、开关管、光耦、TL431等）。
- 安全规范：维修前务必断电，滤波电容（300V端）需放电（用100Ω/5W电阻短接），避免触电；开关管引脚较长，焊接时需防止热损伤。
- 代换原则：开关管需耐压>800V、电流>8A；光耦需选用线性良好型（如PC817）；误差放大器TL431需原型号或兼容型号（如KA431）。
- 调试技巧：更换PWM控制器后，需先断开负载，在+115V输出端接假负载（如100W灯泡），通电测电压是否正常,避免再次损坏电路。
常见故障速查表
| 故障现象 | 可能原因 | 检测方法 | 排除措施 |
|---|---|---|---|
| 保险管熔断，无300V电压 | 压敏电阻击穿 | 电阻档测两端阻值 | 更换同型号压敏电阻 |
| 保险管熔断，开关管击穿 | RCD缓冲电路失效 | 测开关管c-e极电阻 | 更换开关管及缓冲电路电容 |
| 无输出电压，PWM无供电 | 启动电阻开路 | 测PWM控制器7脚电压 | 更换启动电阻（如220kΩ/2W） |
| 输出电压偏低，光耦导通 | TL431参考端电压异常 | 测TL431 R脚电压（应为2.5V） | 检查分压电阻或更换TL431 |
| 电压纹波大，图像扭曲 | 输出滤波电容失效 | 电容档测容量或代换法 | 更换同规格滤波电容 |
相关问答FAQs
Q1：维修时测得+115V输出电压为0，但次级负载正常，如何排查？
A：首先测开关管c极是否有300V电压，若无则检查启动电阻和限流电阻；若有300V电压但开关管不工作，测PWM控制器（如KA3842）7脚供电电压（正常12-17V），若供电异常则查供电电阻，若供电正常但无输出脉冲，则更换PWM控制器，开关变压器初级绕组开路也会导致无输出，需测绕组阻值（正常几欧姆）。
Q2：更换开关管后通电即再次击穿，可能原因有哪些？
A：主要原因有三类：一是开关管参数不足，需选用耐压>800V、电流>8A的高反压管；二是驱动电路异常，如PWM控制器输出脉冲过宽，需测控制器输出波形占空比（正常<50%）；三是尖峰吸收电路失效，如RCD缓冲电路的电容失效或二极管开路，导致开关管关断时电压过高击穿,需逐一检查上述电路并更换损坏元件。
