第一部分：LA7840 简介
- 核心功能：LA7840 的作用是将来自行场扫描小信号处理芯片（如 TA7698AP、TDA8305A 等）的场频锯齿波激励信号进行功率放大，然后输出一个足够强大的场频锯齿波电流，驱动场偏转线圈，使电子束在垂直方向上进行周期性的扫描。
- 内部结构：其内部主要包括：
- 差分输入级：接收小信号芯片送来的激励信号。
- 推动级：对信号进行电压和电流放大。
- OTL 输出级：由两个互补对称的大功率管组成，是真正的功率输出部分，负责提供驱动偏转线圈的电流。
- 泵电源电路：这是 LA7840 的一个关键特点，它利用行逆程脉冲，在正程期间提供一个较低的电源电压（如 25V），在逆程期间提供一个较高的电压（如 50V），以加快场逆程回扫速度，缩短逆程时间，并减少逆程期间的功耗和发热。
- 保护电路：内置过热保护和过流保护。
第二部分：LA7840 的典型工作条件
要维修,必须先知道正常工作的“标尺”，以下是 LA7840 各引脚的典型工作电压和功能（以索尼常见应用为例，具体电压需参考图纸）：

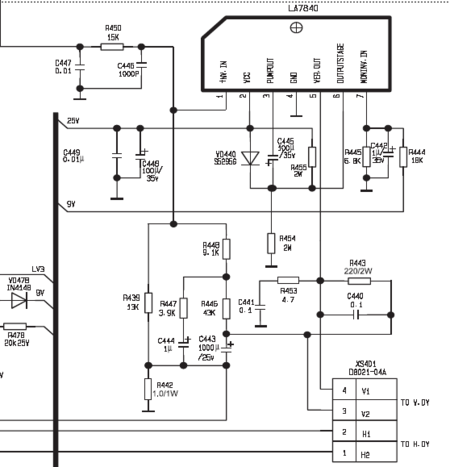

（图片来源网络，侵删）
| 引脚 | 符号 | 功能 | 典型电压 |
|---|---|---|---|
| 1 | GND | 接地 | 0V |
| 2 | VCC | 电源输入 (泵电源输出) | 25V - 28V (场正程) |
| 3 | Vout | 场输出端 (接偏转线圈) | 约为 1/2 电源电压 (如 14V) |
| 4 | Feedback | 负反馈输入 | 6V - 7V |
| 5 | Phase Comp | 相位补偿 | 7V - 1V |
| 6 | V-in | 场激励信号输入 | 7V - 1V |
| 7 | Vsync | 场同步脉冲输入 | 7V - 1V |
| 8 | VCC2 | 自举电源输入 | 45V - 55V (由泵电容提供) |
| 9 | Boost | 自举电容连接端 | 电压略高于 Vout (约 2V) |
关键点：
- 泵电源：LA7840 的正常工作高度依赖一个由行逆程脉冲驱动的“泵电源”电路，这个电路通常由一个二极管（如 D701）、一个电容（如 C733）和一个电阻组成，如果泵电源不工作，LA7840 会因供电不足而无法正常工作，导致一条水平亮线。
- 中点电压：引脚 3 (Vout) 是 OTL 输出级的“中点”，其静态直流电压必须是引脚 2 电压的一半左右，这是判断 OTL 输出级是否正常工作的重要标志，如果这个电压严重偏离，说明输出级有故障。
第三部分：常见故障现象与原因分析
| 故障现象 | 故障部位与原因分析 |
|---|---|
| 一条水平亮线 | 这是 LA7840 最典型的故障。 LA7840 本身损坏：内部 OTL 输出级击穿短路或开路。 泵电源电路故障： - 泵二极管开路或击穿短路。 - 泵电容失效（容量变小或漏电）。 - 为泵电路提供行逆程脉冲的电阻或开路。 LA7840 供电故障： - 引脚 2 的供电电阻开路或变值。 - 滤波电容失效。 场偏转线圈开路：虽然少见，但也会导致无电流流过，形成水平亮线。 |
| 图像上半部分或下半部分压缩 | 通常是由于场输出波形失真，尤其是逆程时间过长。 自举电路故障： - 自举电容（接在 8、9 脚之间）失效或漏电。 负反馈网络故障： - 接在 4 脚的负反馈电阻、电容变值或开路。 LA7840 性能不良：内部放大倍数下降或驱动能力不足。 |
| 图像场幅不足，且线性差 | 通常与供电和反馈有关。 场供电电压偏低： - 供电电阻阻值变大。 - 滤波电容容量变小，导致电源内阻增大，带载能力下降。 负反馈深度不足：负反馈回路中的元件参数发生变化。 耦合电容失效：输入或输出耦合电容容量减小。 |
| 图像抖动或不同步 | 问题通常在场激励信号或同步信号通路。 场同步信号（7脚）或激励信号（6脚）的耦合电容漏电。 场同步信号或激励信号的通路电阻变值。 前级小信号芯片（如 TA7698AP）故障，送出的场同步或激励信号不正常。 |
| 图像顶部有亮线或回扫线 | 这是场逆程时间过长的典型特征。 泵电源电路故障：无法在逆程时提供高压，导致回扫速度慢。 自举电路故障：无法在逆程时为输出级提供足够的电压。 LA7840 性能不良。 |
第四部分：维修步骤与方法（以“一条水平亮线”为例）
安全第一！ 维修前务必拔掉电源插头，并对显像管高压嘴进行放电，以防触电。
第一步：目测与静态检查
- 观察元件：查看 LA7840 及周边元件（特别是电阻、电容、二极管）有无明显烧焦、炸裂、鼓包、变色现象。
- 测量电阻：
- 断开电源,用万用表电阻档测量 LA7840 的 1脚 (GND) 和 2脚 (VCC) 之间的电阻，正常时应有一定阻值（几百欧到几千欧），如果阻值接近 0Ω，说明 LA7840 内部已击穿短路，可以直接更换。
- 测量 3脚 (Vout) 对地电阻，如果阻值很小，也说明输出级可能损坏。
第二步：通电检查关键电压
这是最核心的步骤,在确认无明显短路后，可以通电进行电压测量。
-
测量泵电源电压（引脚 2 - VCC）：
（图片来源网络，侵删）- 这是判断泵电路是否工作的关键,正常情况下，用万用表直流档测量，此电压应在 25V 左右。
- 如果此电压为 0V：说明泵电源电路未工作，应检查为泵电路提供电源的线路、限流电阻以及构成泵电路的二极管和电容。
- 如果此电压很低（如几伏）：说明有负载短路或电容严重漏电。
-
测量中点电压（引脚 3 - Vout）：
- 正常情况下,此电压应为 VCC 电压的一半左右。
- 如果此电压为 0V：可能原因有：LA7840 内部输出级对地短路；VCC 电压本身为 0V；Vout 端外接的电容或偏转线圈对地短路。
- 如果此电压接近 VCC 电压：可能原因有：LA7840 内部输出级开路；负反馈回路开路。
-
测量自举电压（引脚 9 - Boost）：
- 此电压应略高于 Vout 电压（通常高 1-2V）。
- 如果此电压不正常,重点检查自举电容（C732）是否失效或漏电。
**第三步：波形检查（如有
