第一部分：TFA9843J 简介
TFA9843J 是由 NXP（恩智浦）生产的一款高效的立体桥式 D 类音频放大器，它专为数字音频输入（I2S）设计,内置了数字音量控制和静音功能。
（图片来源网络，侵删）
关键特性：
- 输入方式： I2S 数字音频输入（需要外部提供时钟 BCK、数据 SD、左右声道选择 LRCK）。
- 输出方式： D 类功放，效率高，发热量相对 AB 类小。
- 工作电压： 典型值为 5V。
- 封装： TQFP-32 封装。
- 保护功能： 通常具备过温保护、过流保护、欠压锁定等。
理解其工作原理是维修的基础：
音频信号流程大致为：
外部数字源 (如 SoC、解码芯片) → TFA9843J 的 I2S 输入引脚 → TFA9843J 内部 DAC 和功放 → TFA9843J 的输出引脚 → 外接 LC 滤波电路 → **扬声器`
无伴音故障可能发生在信号链的任何一个环节。
第二部分：维修前准备与安全
-
工具：
（图片来源网络，侵删）- 万用表（必备，用于测电压、电阻、通断）
- 示波器（强烈推荐,用于观察数字信号和模拟波形）
- 电烙铁、吸锡器、焊锡丝
- 热风枪（用于拆焊芯片）
- 镊子、放大镜
-
安全：
- 断电操作！ 在测量和焊接之前,务必拔掉设备的电源。
- 放电！ 对于有大电容的电源部分，测量前应先对电容进行放电,防止触电或损坏万用表。
- 防静电！ 功放芯片和 CMOS 器件都怕静电,操作前最好佩戴防静电手环。
第三部分：故障排查步骤（从简到繁）
初步检查与目视法
-
检查外设：
- 音源是否正常？ 尝试切换音源（如电视换 HDMI 接口、蓝牙音箱换手机连接），或播放其他音频文件,排除音源本身的问题。
- 音量是否为零或静音？ 检查设备遥控器或机身上的音量键、静音键,确保音量已打开且不为零。
- 扬声器是否损坏？ 如果有条件，将扬声器接到其他正常的功放上测试，或者用万用表的电阻档简单测量扬声器音圈是否通（应有几十欧姆的电阻，开路则损坏）。
-

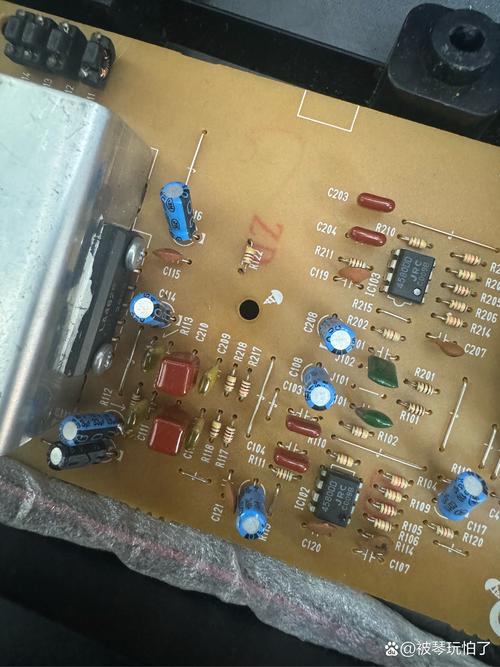

目视检查电路板：
- 保险丝： 检查电源部分的保险丝是否熔断，如果熔断，说明后级存在严重短路,需先排查短路问题才能更换新保险丝。
- 电容： 查看电源滤波电容、输出耦合电容是否有鼓包、漏液、顶部凸起等明显损坏现象,这是最常见的故障之一。
- 芯片： 观察 TFA9843J 芯片本身是否有烧焦、裂痕的痕迹。
- 焊接点： 检查芯片引脚、电容、电阻等元件的焊点是否有虚焊、脱焊的情况。

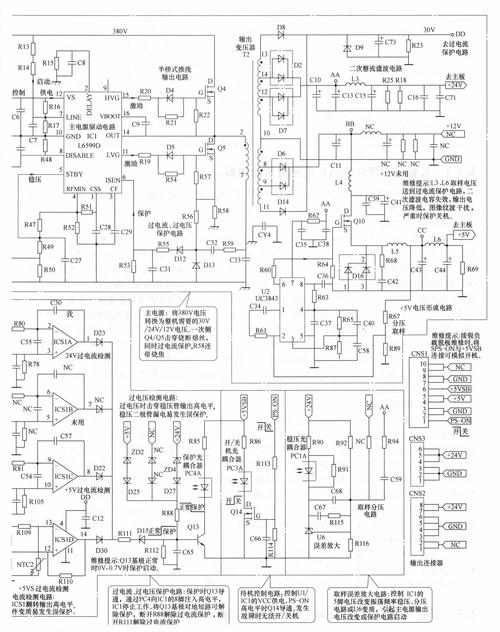

电源检查（重中之重）
TFA9843J 正常工作的前提是稳定、干净的电源。
（图片来源网络，侵删）
-
测量供电电压：
- 找到 TFA9843J 的电源引脚（通常是
VDD或PVDD，查阅具体 datasheet 确认）。 - 给设备通电，在
PVDD引脚上测量电压，正常值应为 5V 左右（具体看设计）。 - 如果电压为 0V： 检查供电电路，从电源适配器或开关电源开始，顺着保险丝、电感、滤波电容一路测量,找到断路点。
- 如果电压远低于 5V： 检查后级是否存在短路，用万用表的电阻档或二极管档测量
PVDD引脚对地（GND）的电阻，正常情况下应有几十到几百千欧的阻值，如果阻值很小（接近 0Ω），则说明后级有短路，可能是滤波电容击穿、功放芯片内部击穿或输出 LC 滤波电路的电容短路。
- 找到 TFA9843J 的电源引脚（通常是
-
检查电源滤波电容：
- 即使外观完好，电源滤波电容也可能失效（失效后表现为等效串联电阻 ESR 增大）。
- 用万用表的电容档测量其容量是否与标称值接近。
- 如果没有电容档，可以在断电后，用电阻档测量其充放电过程,看是否能正常充电到电源电压。
关键信号检查（需要示波器）
如果电源正常，但仍然无声，问题很可能在信号链上。示波器是这一步的关键工具。
-
检查 I2S 数字输入信号：
- 找到 TFA9843J 的 I2S 输入引脚：
BCK(时钟),SD(数据),LRCK(WS, 左右声道选择)。 - 给设备通电并播放音频。
- 用示波器分别测量这三个引脚的波形。
- LRCK (WS)： 应该是一个方波，频率通常为 44.1kHz / 48kHz / 32kHz / 96kHz 等，取决于音频采样率，这个信号告诉芯片哪个通道是左声道,哪个是右声道。
- BCK (SCK)： 时钟信号，也是一个方波，频率 = 采样率 × 位深度 × 声道数，48kHz 采样率，16bit，双声道，则 BCK 频率为 48k × 16 × 2 = 1.536MHz,这个信号用于同步数据传输。
- SD (DATA)： 音频数据流，波形看起来比较杂乱，但会在 BCK 和 LRCK 的控制下,有序地传输左右声道的采样数据。
- 如果这三个信号任何一个都没有： 说明问题在 TFA9843J 之前的处理单元（如主芯片、音频解码芯片）,需要往前排查信号来源。
- 如果信号都正常： 问题很可能出在 TFA9843J 芯片本身或其外围电路上。
- 找到 TFA9843J 的 I2S 输入引脚：
-
检查静音控制信号（MUTE）：
- TFA9843J 通常有一个静音控制引脚
MUTE或SD(Shutdown)。 - 查阅 datasheet 确认该引脚是高电平静音还是低电平静音。
- 在正常播放时，该引脚应为非静音电平，如果一直是静音电平，芯片就不会输出声音,检查控制该引脚的逻辑电路是否正常。
- TFA9843J 通常有一个静音控制引脚
-
检查 I2C 控制总线（如果可用）：
- TFA9843J 通常通过 I2C 总线来设置音量、静音、滤波器等参数，引脚通常是
SCL(时钟) 和SDA(数据)。 - 在操作音量键时，用示波器观察
SCL和SDA线上是否有数据传输（通常是一系列脉冲），如果没有,说明主控芯片未能正确控制功放。
- TFA9843J 通常通过 I2C 总线来设置音量、静音、滤波器等参数，引脚通常是
功放输出与外围电路检查
I2S 输入信号正常，但依然无声,问题可能出在功放输出级。
- 检查输出 LC 滤波电路：
- TFA9843J 的输出是 PWM 方波，必须经过一个 LC 低通滤波器（通常是一个电感和两个电容）来滤除高频载波,还原出音频信号。
- 检查元件： 检查与输出引脚相连的电感（L1, L2）是否开路，电容（C1, C2）是否短路或失效，用万用表电阻档测量电感是否通（应接近 0Ω）,电容是否对地短路。
- 测量输出端： 在播放音频时，用示波器测量 LC
