CMU200维修手册是技术人员进行设备维护、故障诊断和修复的重要参考资料，旨在确保设备运行的稳定性和延长使用寿命，本手册将涵盖设备概述、安全规范、故障诊断流程、常见故障维修方法、预防性维护及注意事项等内容，为维修人员提供全面的技术指导。
设备概述与结构

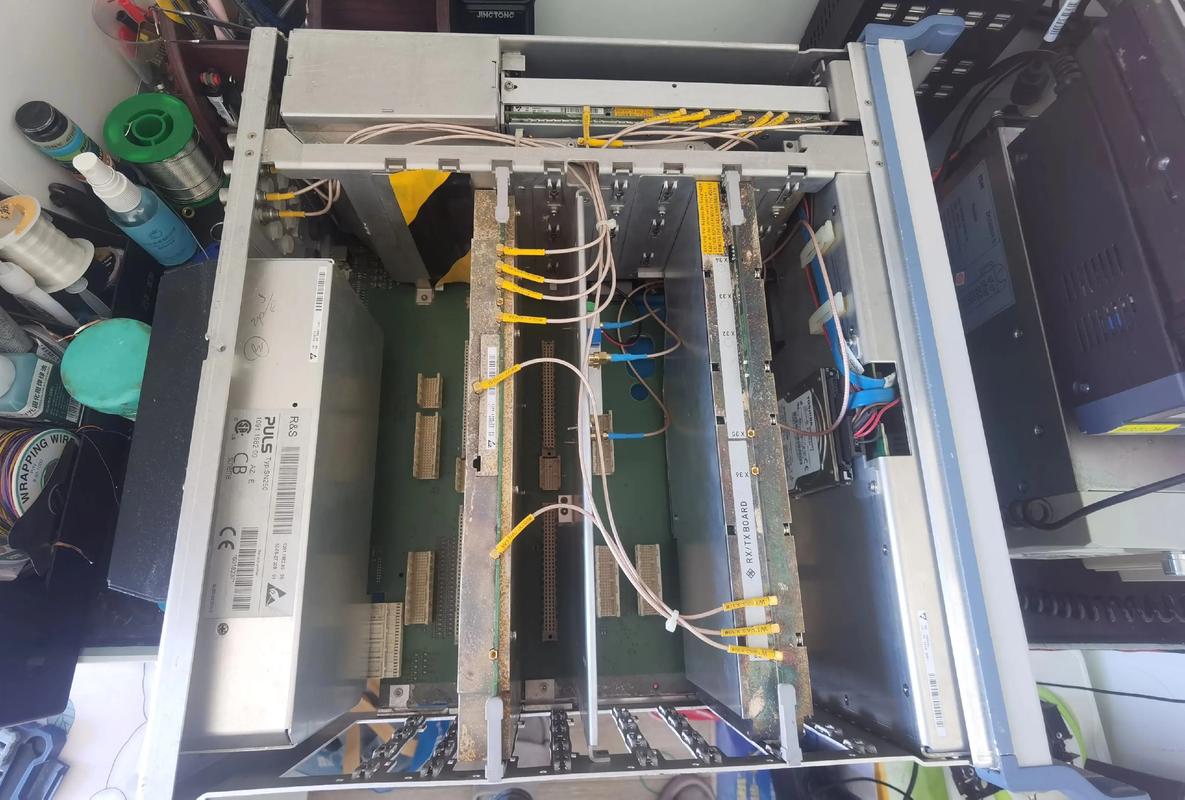

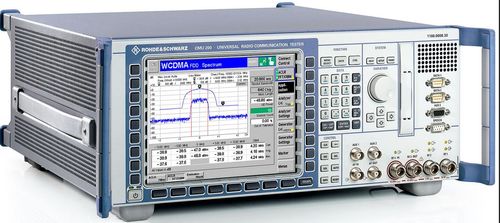

CMU200是一款高精度多功能测试设备,广泛应用于电子制造、研发及维修领域，其核心功能包括信号发生、数据采集、参数测量等，主要由主控模块、电源模块、信号处理模块、显示模块及接口模块组成，各模块通过内部总线连接，协同完成测试任务，了解各模块的功能及相互关系是进行维修的基础，例如主控模块负责系统控制和数据处理，电源模块为各模块提供稳定电压，信号处理模块负责信号的生成与调理。
安全规范
在进行任何维修操作前,必须严格遵守安全规范，避免人身伤害及设备损坏：
- 断电操作：维修前务必切断设备电源，并等待电容完全放电（至少5分钟），防止触电风险。
- 防静电措施：佩戴防静电手环，使用防静电工具和工作台，避免静电敏感元件（如CMOS芯片）损坏。
- 工具检查：确保使用绝缘良好的工具，避免工具导致短路或元件损伤。
- 标识与记录：拆卸前对连接线、元件位置进行标记，记录关键参数（如电压、电阻值），便于还原调试。
故障诊断流程
故障诊断需遵循“先外后内、先简后繁”的原则，具体步骤如下：
- 外观检查：检查设备外观是否有明显损坏（如裂痕、烧焦痕迹）、接口松动或异物进入。
- 电源检测：使用万用表测量电源模块输出电压是否正常（如+5V、+12V、-12V），若异常，需检查电源输入、保险丝及整流滤波电路。
- 功能测试：开机后观察显示模块是否正常启动，进入自检界面；尝试执行基本功能（如信号输出），判断故障模块。
- 模块替换法：对疑似故障模块（如信号处理模块）进行替换，验证是否为模块本身故障。
- 电路检测：借助示波器、万用表等工具检测关键点波形、电压及电阻值，与正常参数对比，定位故障元件。
常见故障维修方法
电源故障
现象：设备无法开机，或开机后显示模块无反应。
维修步骤：
- 检查电源线是否连接牢固,插座是否正常供电。
- 打开机箱,检查保险丝是否熔断，若熔断需用同规格保险丝替换，并进一步排查短路原因（如整流桥、滤波电容击穿）。
- 测量电源模块输出电压,若某路电压异常，检查对应稳压芯片（如LM7805）及其外围元件（如电阻、电容）。
显示异常
现象：屏幕花屏、黑屏或亮度不均。
维修步骤：
- 检查显示模块排线是否松动或氧化,重新插拔或清洁排线接口。
- 测试背光电路,若背光不亮，检查背光驱动电压及LED灯珠是否损坏。
- 若花屏,可能是显示驱动芯片或缓存芯片故障，需替换相应芯片并重新烧录程序。
信号输出异常
现象：信号输出幅度不准、失真或无输出。
维修步骤：
- 使用示波器检测信号处理模块输出端波形,对比正常波形参数（频率、幅度）。
- 检查信号调理电路（如放大器、滤波器）的关键元件（如运放、电容），替换损坏元件。
- 校准信号源：进入设备校准菜单，按照手册步骤进行参数校准，若校准失败，需检查参考电压源及D/A转换器。
通信接口故障
现象：无法与计算机通信，或数据传输错误。
维修步骤：
- 检查通信线（如USB、GPIB）是否完好，接口是否氧化。
- 测试接口模块供电电压,若电压异常，检查电源电路。
- 检查通信芯片（如FT232、PCI桥芯片）驱动是否正常，重新安装驱动或替换芯片。
预防性维护
- 定期清洁：每季度清洁设备内部灰尘，使用压缩空气吹扫散热风扇及电路板，避免因散热不良导致故障。
- 环境控制：设备工作环境需保持干燥（湿度<60%）、无腐蚀性气体，避免高温（<40℃）及振动。
- 校准周期：每半年进行一次全面校准，确保测量精度。
- 部件检查：定期检查风扇、电容、接线端子等易损件，及时更换老化部件。
注意事项
- 维修记录：详细记录故障现象、维修过程及更换元件，便于后续追溯。
- 软件更新：若维修涉及主控模块，需确认固件版本是否兼容，必要时更新设备程序。
- 专业培训：复杂故障建议联系厂家技术支持，避免因操作不当扩大故障范围。
相关问答FAQs
Q1：CMU200开机后无显示，但电源指示灯亮，如何排查？
A1：首先检查显示模块的排线连接是否松动，若排线正常，使用万用表测量显示驱动板的供电电压（通常为+3.3V或+5V），若电压异常，检查电源模块至显示模块的供电线路；若电压正常，可能是显示驱动芯片或液晶屏损坏，需进一步测试或替换。
Q2：CMU200信号输出幅度偏低，且无法通过校准调整，可能的原因是什么？
A2：可能原因包括：①信号调理电路中的放大器增益不足，需检查放大器外围电阻值是否漂移；②D/A转换器参考电压异常，导致输出基准偏低，需测量参考电压源（如精密基准芯片）输出；③校准参数丢失，需重新加载校准数据或进行工厂级校准。
